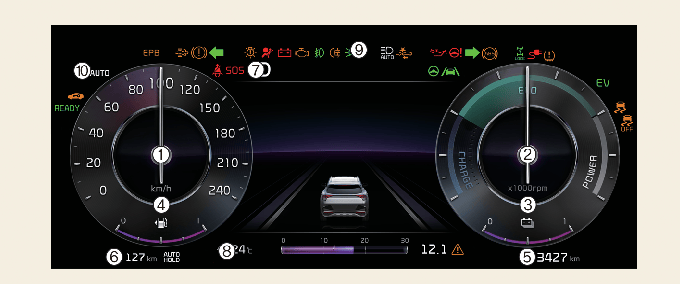

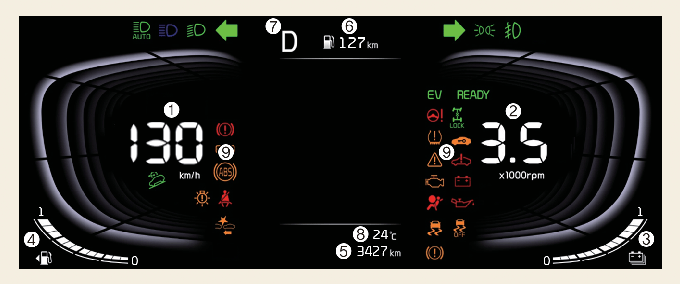

1. Tachimetro

km/h, MPH
La velocità del veicolo in chilometri orari (km/h) o miglia orarie (mph).

2. Contagiri/Indicatore di potenza

Contagiri

Indica il numero approssimativo di giri che il motore compie in un minuto (giri/min).

Per il tipo B, selezionare Impostazioni → Veicolo → Quadro strumenti → Display contagiri per visualizzare il contagiri in base alla modalità di guida.
Indicatore potenza

Indica se le attuali condizioni di guida sono o meno efficienti dal punto di vista del consumo di carburante.
- CHARGE (CARICA): L'energia prodotta dal veicolo viene convertita in energia elettrica. (Energia rigenerata)
- ECO: Indica che il veicolo è utilizzato in modo ecocompatibile.
- POWER (ALIMENTAZIONE): Indica che il veicolo eccede il range di ecocompatibilità.

3. Indicatore dello stato di carica (SOC) della batteria ibrida

Indica la carica rimanente della batteria del sistema ibrido.

4. Indicatore livello carburante

Indica approssimativamente la quantità di carburante presente nel serbatoio.

5. Contachilometri

Indica la percorrenza totale del veicolo.

6. Autonomia residua

Indica l'autonomia del veicolo in base alla quantità di carburante rimanente nel serbatoio.

7. Indicatore posizione cambio (se in dotazione)

Indica la marcia selezionata.

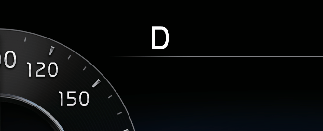

Indicatore posizione cambio automatico (se in dotazione)

Questo indicatore indica quale marcia di trasmissione automatica è selezionata.

Parcheggio: P
Retromarcia: R
Folle: N
Marcia avanti: D

Modalità cambio manuale

Aumentare la marcia: ▲2, ▲3, ▲4, ▲5, ▲6
Diminuire la marcia: ▼1, ▼2, ▼3, ▼4, ▼5

* se in dotazione

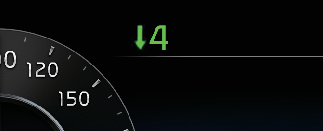

Indicatore cambio automatico in modalità manuale (se in dotazione)

Nella modalità cambio manuale, questo indicatore segnala la marcia da selezionare durante la guida per risparmiare carburante.

Aumentare la marcia: ▲2, ▲3, ▲4, ▲5, ▲6
Diminuire la marcia: ▼1, ▼2, ▼3, ▼4, ▼5

* se in dotazione

Ad esempio

▲3: Indica che è necessario passare alla 3ª (attualmente la leva di cambio è in 2ª o in 1ª).
▼3: Indica che è necessario scalare in 3ª (attualmente la leva di cambio è in 4ª, in 5ª o in 6ª).

Se il sistema non funziona correttamente, l'indicatore non viene visualizzato.

8. Indicatore temperatura esterna

Indica l'attuale temperatura esterna dell'aria.

9. Spie e indicatori luminosi

Consultare Maggiori dettagli.

10. Indicatore del modo ibrido plug-in (Veicolo ibrido plug-in)

Modo CD (Charge Depleting, riduzione carica): La batteria ad alta tensione (ibrida) serve per condurre il veicolo.
Modalità AUTO: La modalità AUTO sarà selezionata automaticamente dal sistema tra, in alternativa, Electric (CD) o Hybrid (CS), a seconda delle condizioni di guida
Modo CS (Charge Sustaining, conservazione carica): La batteria ad alta tensione (ibrida) e il motore a benzina servono per condurre il veicolo. Viene visualizzato un messaggio corrispondente per indicare il modo selezionato.

AVVERTENZA

Mai rimuovere il tappo del serbatoio del liquido di raffreddamento del motore quando il motore è caldo. Il refrigerante del motore è sotto pressione e potrebbe causare gravi lesioni. Attendere che il motore sia freddo prima di aggiungere liquido refrigerante nel serbatoio.
L'esaurimento di carburante potrebbe esporre gli occupanti del veicolo a pericoli. Quando si accende la spia di riserva carburante () o la lancetta dell'indicatore di livello carburante si avvicina al livello 'E (Vuoto)', è necessario fermarsi e fare rifornimento il prima possibile.

ATTENZIONE

Per i cluster di tipo LCD (tipo B), le informazioni vengono visualizzate dopo aver ottenuto informazioni da un fornitore di informazioni meteorologiche via GPS. A seconda delle condizioni di ricezione GPS, le informazioni possono essere diverse da quelle del tempo in corso nella propria zona. Se non si ricevono informazioni via GPS (ad es. non abbonati al servizio Kia Connect), il meteo e l'ora vengono visualizzati come "sole" e "notte" sul quadro strumenti.
Prestare attenzione durante la guida perché gli effetti di animazione a tema dinamico possono distrarre il conducente e portare a incidenti imprevisti.
Non portare il motore nella zona rossa del contagiri. Ciò potrebbe causare seri danni al motore.

NOTA

In funzione dell'area dell'indicatore del sistema ibrido, la spia "EV" si accende o si spegne.
- Indicatore "EV" su ON: Il veicolo viene spinto dal motore elettrico o il motore a benzina viene spento.
- Indicatore "EV" su OFF: Il veicolo viene spinto dal motore a benzina.
Non tentare di avviare il veicolo se il serbatoio è vuoto. In questa condizione il motore termico non è in grado di caricare la batteria ad alta tensione del sistema ibrido. Se si tenta di avviare il veicolo senza carburante, la batteria ad alta tensione si scarica e si danneggia.
La capacità del serbatoio del carburante è data in Maggiori dettagli.
L'indicatore del livello carburante dispone di una spia di riserva () che si accende quando il serbatoio è quasi vuoto.
In pendenza o in curva, l'indice dell’indicatore di livello carburante potrebbe oscillare oppure si potrebbe accendere prematuramente la spia luminosa della riserva per effetto dello spostamento del carburante nel serbatoio.
Se il veicolo non è in piano, oppure se la batteria è stata scollegata, l'indicazione dell’Autonomia residua' può non risultare corretta.
Trattandosi di una stima, l'autonomia residua potrebbe variare rispetto ai chilometri effettivamente percorribili.
Il computer di viaggio potrebbe non registrare un rifornimento di combustibile se la quantità di combustibile aggiunta nel veicolo è inferiore a 6 litri (1,6 galloni).
Il consumo di carburante e l'autonomia residua possono variare significativamente in base alle condizioni operative, allo stile di guida, nonché alla condizione del veicolo.
Utilizzare un panno morbido in microfibra per rimuovere con delicatezza le impronte digitali dallo schermo.
