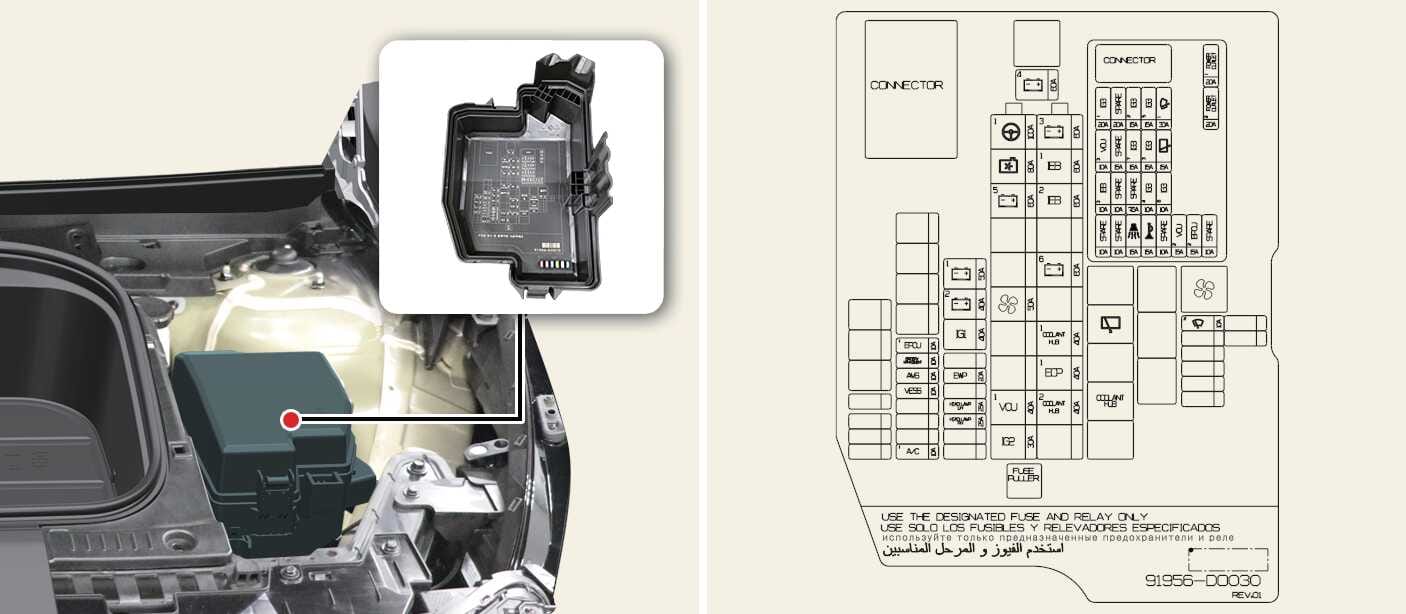

Skrzynka bezpieczników w komorze silnika
Obwód (łączówka P/R)
|
Nazwa bezpiecznika |
Symbol |
Prąd znamionowy bezpiecznika |
Chroniony obwód |
|
|---|---|---|---|---|
|
BEZPIECZNIK WIELOCZŁONOWY-1 |
LDC |
|
180A |
Złącze P/R (bezpiecznik: P/OUTLET1, T/GATE, EOP1, EOP2) |
|
MDPS1 |
|
100A |
Jednostka MDPS MDPS jest taki sam, jak EPS (elektryczne wspomaganie kierownicy). |
|
|
BEZPIECZNIK WIELOCZŁONOWY-3 |
B+5 |
|
60A |
Blok PCB (główny przekaźnik IG3, bezpiecznik: WIPER1, EPCU1, B/ALARM, HORN, VCU2) |
|
B+3 |
|
60A |
Łączówka ICU (bezpiecznik: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR) |
|
|
B+2 |
|
60A |
Łączówka ICU (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50A |
Łączówka ICU (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60A |
Jednostka IEB |
|
|
IEB2 |
|
60A |
Jednostka IEB |
|
|
IG1 |
|
40A |
Łączówka P/R (przekaźnik ACC, przekaźnik IG1) |
|
|
IG2 |
|
40A |
Łączówka P/R (przekaźnik IG2) |
|
|
BEZPIECZNIK WIELOCZŁONOWY-2 |
C/FAN |
|
80A |
Silnik wentylatora chłodzącego |
|
RR HTD |
|
50A |
Łączówka P/R (przekaźnik tylnej nagrzewnicy) |
|
|
TRAILER1 |
|
50A |
Jednostka złącza przyczepy |
|
|
BLOWER |
|
50A |
Łączówka P/R (przekaźnik dmuchawy) |
|
|
BEZPIECZNIK |
B+4 |
|
40A |
Łączówka ICU (przekaźnik długoterminowego zatrzasku ładunkowego, bezpiecznik: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1) |
|
E-SHIFTER1 |
|
40A |
Łączówka P/R (przekaźnik E-Shifter, bezpiecznik: E-SHIFTER2) |
|
|
CHARGER1 |
|
10A |
Łączówka P/R (przekaźnik zablokowania ładowarki, przekaźnik odblokowania ładowarki), ICCU, VCMSCDM |
|
|
CHARGER2 |
|
10A |
CDM |
|
|
AMS |
|
10A |
Czujnik akumulatora 12 V |
|
|
EWP1 |
|
20A |
Elektroniczna pompa wodna 1 |
|
|
EWP2 |
|
20A |
Elektroniczna pompa wodna 2 |
|
|
TRAILER2 |
|
20A |
Jednostka złącza przyczepy |
|
|
VESS |
|
10A |
Jednostka VESS |
|
|
VCU1 |
|
40A |
VCU |
|
|
P/OUTLET1 |
|
40A |
Przekaźnik gniazda zasilania |
|
|
T/GATE |
|
30A |
Jednostka PTG |
|
|
IG3 11 |
|
20A |
Łączówka ICU (IG3 8, IG3 7, IG3 10, IG3 9) |
|
|
EOP1 |
|
40A |
Tylna elektroniczna pompa oleju |
|
|
EOP2 |
|
40A |
Przednia elektroniczna pompa oleju (AWD) |
|
|
E-SHIFTER2 |
|
10A |
Przekaźnik E-Shifter, SCU, elektroniczne pokrętło zmiany ATM |
|
|
P/OUTLET3 |
|
20A |
Tylne gniazdko zasilania |
|
|
P/OUTLET2 |
|
20A |
Przednie gniazdo zasilania |
|
Blok PCB
|
Nazwa bezpiecznika |
Symbol |
Prąd znamionowy bezpiecznika |
Chroniony obwód |
|---|---|---|---|
|
WIPER1 |
 |
25A |
Blok PCB (płytka z obwodami drukowanymi) (główny przekaźnik wycieraczki) |
|
EPCU1 |
 |
15A |
Przedni przemiennik (AWD) |
|
B/ALARM |
 |
10A |
Blok PCB (płytka z obwodami drukowanymi) (przekaźnik klaksonu przeciwwłamaniowego) |
|
KLAKSON |
 |
15A |
Blok PCB (płytka z obwodami drukowanymi) (przekaźnik klaksonu) |
|
WIPER2 |
 |
7,5 A |
IBU (zintegrowana jednostka sterowania nadwoziem) |
|
VCU2 |
 |
15A |
VCU |
|
IG3 1 |
 |
20A |
Łączówka ICU (bezpiecznik: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
 |
15A |
Elektroniczna pompa wodna |
|
IG3 5 |
 |
10A |
BMS (system zarządzania akumulatorem) Trójdrożny zawór chłodziwa |
|
VCU3 |
 |
10A |
VCU |
|
IG3 4 |
 |
10A |
Elektroniczna pompa wodna nr 1, nr 2, sprężarka A/C |
|
IEB3 |
 |
10A |
Jednostka IEB |
|
IG3 6 |
 |
10A |
Silnik wentylatora chłodzącego, przednia elektroniczna pompa oleju (AWD) |
|
MDPS2 |
 |
10A |
Jednostka MDPS MDPS jest taki sam, jak EPS (elektryczne wspomaganie kierownicy). |
|
IG3 2 |
 |
15A |
Przedni przemiennik (AWD), VCU |
Przekaźnik
|
Nazwa przekaźnika |
Symbol |
TYP |
|---|---|---|
|
Przekaźnik zablokowania ładowarki |
 |
MIKRO |
|
Przekaźnik E-Shifter |
 |
MIKRO |
|
Przekaźnik ogrzewania tylnego |
 |
MINI |
|
Przekaźnik ACC |
 |
MIKRO |
|
Przekaźnik IG3 |
|
MIKRO |
|
Przekaźnik IG1 |
 |
MIKRO |
|
Przekaźnik nawiewu |
 |
MIKRO |
|
Przekaźnik IG2 |
 |
MIKRO |
|
Przekaźnik gniazda zasilania |
 |
MIKRO |
|
Przekaźnik odblokowania ładowarki |
 |
MIKRO |
