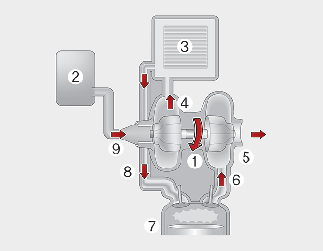

1. 터보차저

2. 에어클리너

3. 인터쿨러

4. 압축 공기 (TO 인터쿨러)

5. 배기가스(TO 촉매)

6. 배기가스 (TO 터빈)

7. 실린더

8. 압축 냉각 공기

9. 흡입 공기

TCI (Turbo Charger Intercooler) 엔진은 터보차저와 인터쿨러를 함께 가져 일반 엔진보다 고출력, 고성능을 발휘함은 물론 일반 Turbo 엔진보다도 높은 성능을 이끌어낼 수 있는 장치입니다.

* Turbo Charger (터보차저): 엔진의 흡입공기를 터빈으로 압축시켜 강제로 높은 밀도의 흡기를 공급하는 장치

* Intercooler (인터쿨러): 흡입된 고온의 공기를 냉각시켜 충진효율(실린더에 공급되는 흡기의 밀도)을 향상시키는 흡기 냉각 장치

또한, 초고속으로 회전하여 고열을 발생하게 되고 이때 그 윤활과 냉각 시 엔진오일을 이용하게 되므로 정해진 주기에 교환하지 못할 경우에는 터보차저의 축을 지지하는 베어링부의 고착 및 이상음 발생의 원인이 되므로 반드시 교환주기에 따라 엔진오일을 교환하십시오.

• 터보차저는 정상 작동 시 분당 5만 ~ 20만회 이상으로 회전하므로 터보차저의 베어링 부위가 매우 고온상태로 됩니다. 따라서 터보차저 취급 방법을 반드시 지키십시오.

• 엔진 시동을 건 직후는 오일 공급 부족 등으로 터보차저 베어링 부위가 원활하게 작동하지 않으므로 공회전 상태로 고속 회전시키지 마십시오.

• 엔진 시동을 건 직후 바로 출발하거나 급가속 등으로 엔진을 고속 회전시키면 터보차저의 베어링 부위가 원활하게 작동하지 않아 베어링이 파손될 우려가 있으므로 주의하십시오.

• 고속 주행 또는 언덕길을 주행한 직후는 터보차저가 고속으로 회전하고 있는 상태이므로 엔진을 곧바로 정지시키면 엔진오일이 터보차저에 공급되지 않아 터보차저 베어링 부위가 고착될 우려가 있습니다.
