Beskrivelse av sikrings-/relépanel

Innenfor dekselet til sikrings-/relépanelet kan du finne etiketten for sikringen/reléet som beskriver navnet på sikringen/reléet samt kapasitet.

MERK

Ikke alle sikringspanelbeskrivelsene i denne håndboken er nødvendigvis aktuelle for din bil. De er korrekte på trykketidspunktet. Når du ser i sikringspanelet i bilen din, skal du se etter sikringspaneletiketten.

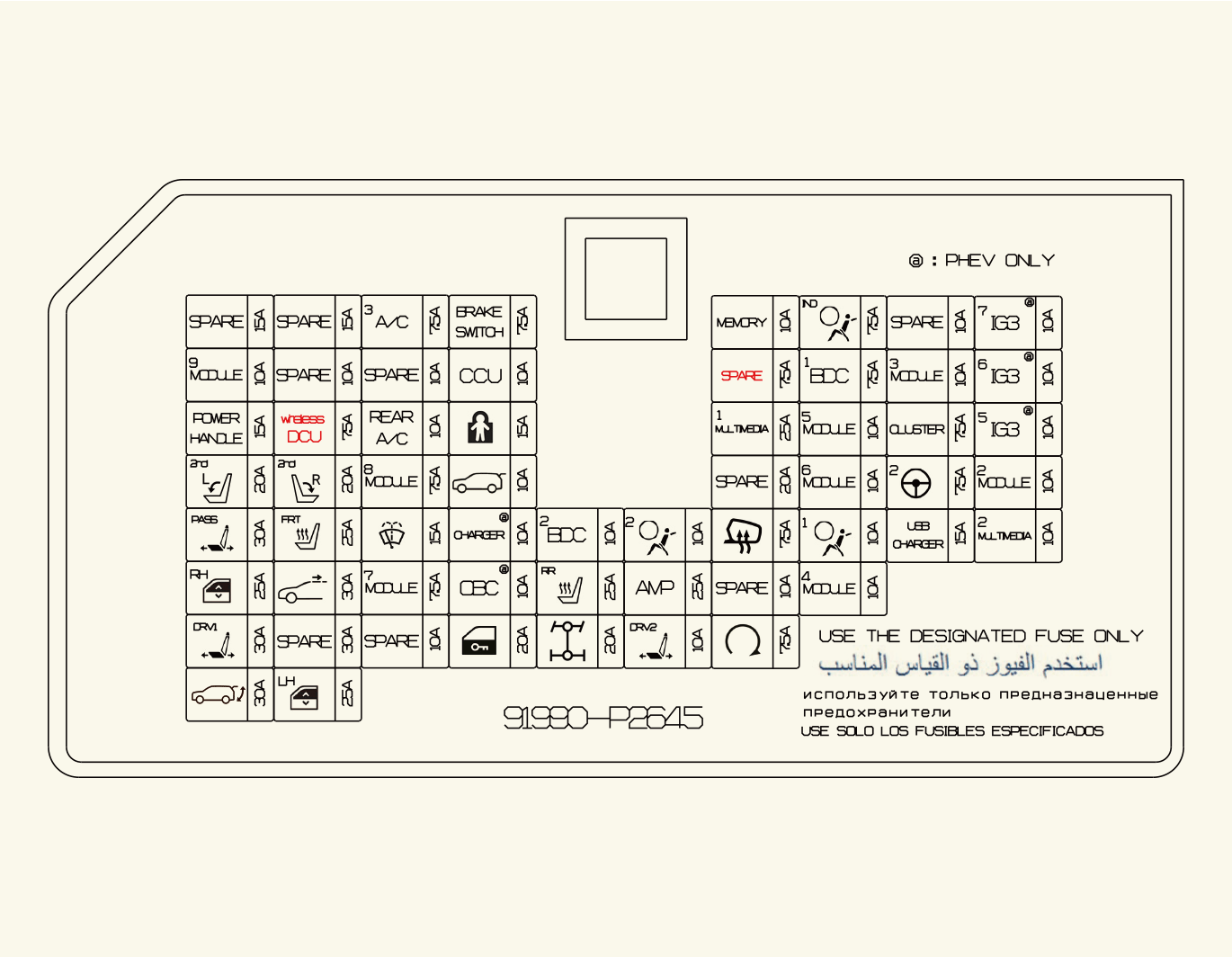

Sikringspanel på førersiden

PDC

Sikringens navn	Sikringens kapasitet	Beskyttet krets
A/C3	7,5 A	MTC/DATC, ERJB(PTC HEATER2 RELAY)
BRAKE SWITCH	7,5 A	BDC (Body Domain Contoller), bremselysbryter
MEMORY	10A	Panel, ISG LDC 450W, Stemningslampeenhet, stemningslampe LH/RH, BDC, innebygd kameraenhet, HUD, MTC/DATC, ADAS PRK ECU, bryter for klimaanlegg bak
A/BAG IND	7,5 A	Takkonsoll
MODULE9	10A	OBD, nøkkelsolenoid, farebryter, motorreduksjonsbryter, regnsensor, UIP-sirensensor, låsebryter for vindusheis, bryter for førerens utvendige håndtak, bryter for passasjerens utvendige håndtak, elektrisk baklukeenhet, elektrisk sete for 1. sete, telematikkenhet (for Russland)
CCU	10A	CCU (Sentral Kommunikasjonsenhet)
BDC1	7,5 A	BDC (Body Domain Contoller)
MODULE3	7,5 A	CCU (Sentral kommunikasjonsenhet), DCU (Datatilkoblingsenhet), Bremselysbryter
POWER HANDLE	15A	Tilt-Tele-enhet
wireless DCU	7,5 A	DCU (Datatilkoblingsenhet)
RR A/CON	10A	Bryter for klimaanlegg bak, Motor for bakre klimaanlegg
CHILD LOCK	15 A	Barnesikring bakdør venstre/høyre
MULTI MEDIA1	25A	ISG LDC 200W, CCNC (Cockpit for oppkoblet bilnavigasjon)
MODULE5	10A	Trådløs lader, OBD, MTC/DATC, ECM/DCM-speil, innebygd kameraenhet, CCNC (Cockpit for oppkoblet bilnavigasjon), ISG LDC 200W/450W, elektrisk seteenhet for 1. sete, forsterker, HLLD (Justeringsanordning for hodelykt)
CLUSTER	7,5 A	Panel, HUD (head-up-display)
2nd ROW SEAT FOLDING LH	20A	Styreenhet for for nedfelling av 2. sete venstre
2nd ROW SEAT FOLDING RH	20A	Styreenhet for for nedfelling av 2. sete høyre
MODULE8	7,5 A	P_LBM (Parkering-litium batterimodul)
T/GATE OPEN	15A	Lås for bakluken
MODULE6	7,5 A	Multifunksjonsbryter, Låsebryter for vindusheis
MDPS2	7,5 A	MDPS (motordrevet servostyring)-enhet * MDPS (motordreven servostyring) er det samme som EPS (elektrisk servostyring)
MODULE2	10A	CCNC (Cockpit for oppkoblet bilnavigasjon) Tastatur, BDC (Body Domain Contoller), CCU (Sentral Kommunikasjonsenhet ), USB Lader, Innebygd kameraenhet, CCNC (Cockpit for oppkoblet bilnavigasjon), MTC, DCU (Datatilkoblingsenhet), takkonsoll, forsterker, ADAS parkeringsenhet
P/SEAT PASS	30A	Elektrisk motor for passasjersetet
S/HEATER FRT	25A	Oppvarming/ventilasjon for 1. sete H/V
WASHER	15A	Multifunksjonsbryter
BDC2	10A	BDC (Body Domain Contoller), utvendig dørhåndtak på førersiden, utvendig dørhåndtak på passasjersiden, ATM-spak, Digitalnøkkel 2.0 enhet/sensor
A/BAG2	10A	Kontrollenhet for kollisjonspute
HEATED MIRROR	7,5 A	Oppvarmet sidespeil V/H
A/BAG1	10A	Kontrollenhet for kollisjonspute
USB CHARGER	15A	Bagasje USB-lader H/V, 1. seterad USB lader H/V
MULTI MEDAI2	10A	Panel, HUD(Head Up-display), MTC, Trådløs lader, ADAS-parkeringsenhet, hjørneradar bak H/V
P/WINDOW RH	25A	Elektrisk vindu høyre side
SUNROOF	40 A	Motor for panoramasoltak
S/HEATER RR	15A	Baksetevarmer i 2. seterad V/H
AMP	25A	Forsterker, ISG LDC 450W
MODULE4	10A	Frontkamera, Tilt-Tele-enhet, C/PAD bryter, ADAS kjøreenhet, Hjørneradar bak V/H, 4WD ECU, DCU (Doseringsstyring), Konsollbryter, ADAS-parkeringsenhet, Frontradar, Hjørneradar foran H/V
P/SEAT DRV1	30A	Elektrisk motor for førersetet
DR LOCK	20A	Dørlås/opplåsing for alle dører
4WD	20A	4WD ECU
P/SEAT DRV2	30A	Elektrisk motor for førersetet
START	10A	Tenningsbryter
POWER TAILGATE	15A	Elektrisk bakluke-enhet
P/WINDOW LH	25A	Elektrisk vindu venstre side

Sikringspanel i motorrommet

Koblingsblokk for motorrom

Sikringens navn	Nominell sikringsstrøm	Beskyttet krets
COOLING FAN	80 A	Motorkjølevifte
GCU	60 A	[D2.2] GCU (Glow-styringsenhet)
B+2	50 A	PDC (Power Domain Controller)
W/S Heated Glass LH	50 A	Oppvarmet frontrute V relé
DCU1	50 A	Koblingsboks for motorrom (DCU-relé)
BLOWER	50 A	Vifterelé
ABS1	40 A	ABS/ESC
ABS4	40 A	ABS/ESC
TRAILER1	50 A	Tilhengermodul
MDPS	100 A	MDPS (motordrevet servostyring)-enhet * MDPS (motordreven servostyring) er det samme som EPS (elektrisk servostyring)
AUX BATT	60 A	Bryter for bakre klimaanlegg, Motor for bakre klimaanlegg
B+3	60 A	PDC (Power Domain Controller)
B+6	60 A	PCB-blokk
W/S Heated Glass RH	50 A	Oppvarmet frontrute H relé
REAR HEATED	40 A	Relé for oppvarming av bakruten
FUEL HEATER	40 A	[D2.2] Varmerelé for drivstoffilter
E-SHIFTER1	30 A	SCU (shift-by-wire styringsenhet)
B+1	50 A	PDC (Power Domain Controller)
PTC HEATER2	60 A	[D2.2] PTC-varmerrelé2
ABS2	60 A	ABS/ESC
B+4	50 A	PDC (Power Domain Controller)
FUEL PUMP	20 A	Drivstoffpumperelé
HEAD LAMP RH	20 A	FRONTLYS H
HEAD LAMP LH	20 A	FRONTLYS V
MODULE1	10A	UIP (Ultralydbasert inntrengingsbeskyttelse) sirene
PTC HEATER1	60A	[D2.2] PTC varmerelé1
TCU3	60 A	[D2.2] DCT TCU
EOP	60 A	[D2.2] EOP (elektrisk oljepumpe)
B+5	50 A	PDC (Power Domain Controller)
TRAILER2	20 A	Tilhengermodul
TRAILER3	20 A	Tilhengermodul
TCU1	15 A	[G2.5] TCU
AMS	10 A	Batterisensor
E-SHIFTER2	10 A	SCU-styringsenhet (shift-by-wire), konsollbryter
DCU2	20 A	[D2.2] DCU (doseringsstyringsenhet)
DCU3	20 A	[D2.2] DCU (doseringsstyringsenhet)
DCU4	20 A	[D2.2] DCU (doseringsstyringsenhet)
A/CON1	10 A	MTC/DATC

PCB-blokk

Sikringens navn	Nominell sikringsstrøm	Beskyttet krets
IG1	40 A	PCB blokk (IG1 Relay, ACC relé)
IG2	40 A	PCB blokk (IG2 Relay), Startrelé
FRT WIPER2	7,5 A	BDC(Body Domain Controler), ECU(Motorkontrollenhet)
SENSOR6	20 A	[Smartstream D 2.2] - NOx-sensor foran/bak, PM-sensor [Smartstream G3.5] oksygensensor (opp2/ned2)
SENSOR1	20 A	[Smartstream D2.2] NOX Sensor foran, NOX Sensor i midten [Smartstream G2.5] tenningsspole #1/#2/#3/#4 [Smartstream G3.5] tenningsspole #1/#2/#3/#4/#5/#6
ECU2	10 A	ECU (Motorstyringsenhet)
SENSOR5	10 A	Drivstoffpumperelé [Smartstream D2.2] Drivstoffpumperelé, Varmerelé for drivstoffilter, Trykkreguleringsventil for skinnetrykk
SENSOR8	10 A	[Smartstream D2.2] GCU (Glow-styringsenhet), varmer for drivstoffilter
SENSOR9	20 A	[Smartstream D2.2] Innløpsventil til høytrykkspumpe [Smartstream G3.5] ECU (motorstyringsenhet) [Smartstream G2.5] ECU (motorstyringsenhet)
SENSOR3	20 A	ECU (Motorstyringsenhet)
SENSOR2	15 A	[Smartstream D2.2] Oksygensensor (#1/#2) [Smartstream G2.5] oksygensensor (opp 1/ned 1) [Smartstream G3.5] oksygensensor (opp/ned)
FRT WIPER1	30 A	PCB-blokk (Frontvisker relé Høy, Lav)
RR WIPER	15 A	PCB-blokk (Relé for bakre visker)
HORN	15 A	PCB-blokk (hornrelé)
A/CON2	10 A	PCB-blokk (Relé for kompressor for klimaanlegg)
B/ALARM HORN	15 A	PCB-lbokk (Tyverialarm-hornrele)
E-SHIFTER3	7,5 A	SCU-styringsenhet (shift-by-wire), konsollbryter
TCU2	10 A	[Smartstream D2.2] DCT TCM (Styringsmodul for girkasse), ATM-spak
SENSOR4	10 A	Kjølevifte [Smartstream D2.2] Solenoid for oljekjøling, Elektrisk vannpumpe, Bremselysbryter, Oljenivåsensor [Smartstream G2.5] Variabel inntaksventil, kontinuerlig reguleringsventil for kamaksel, elekstrisk termostat, magnetventil for rensekontroll [Smartstream G3.5] Variabel inntaksventil, kontinuerlig reguleringsventil for kamaksel variabel oljepumpe, magnetventil for rensekontroll
SENSOR7	15 A	[Smartstream D2.2] Elektrisk VGT, Blow by PTC oppvarmer,oljepumpeventil, EGR kjøleventil, PTC varmerelé [Smartstream G2.5] Injektor #1/#2/#3/#4 [Smartstream G3.5] injektor #1/#2/#3/#4/#5/#6
ECU1	15 A	ECU (Motorstyringsenhet)
ABS3	7,5 A	ESP-kontrollmodul (elektronisk stabilitetsprogram)
POWER OUTLET2	20 A	Strømuttak på bakkonsoll
POWER OUTLET1	20 A	Strømuttak bagasjerom

Relé

Se følgende tabell for relétype.

Relé-navn	Symbol	TYPE
DCU Relay		MICRO
Start Relay		MICRO
Fuel Pump Relay		MICRO
W/S Heated Glass #2 Relay		MICRO
Fuel Filter Heating Relay		MICRO
PTC Heater #1 Relay		MICRO
PTC Heater #2 Relay		MICRO
W/S Heated Glass #1 Relay		MICRO
Blower Relay		MINI
Rear Heated Relay		MICRO

Sikringspanel for motorrom (batteripoldeksel)
