Direcionamento dos faróis e luzes de nevoeiro dianteiras (para a Europa)

Direcionamento dos faróis

Tipo A
Tipo B

Funcionamento

  • Encha os pneus com a pressão indicada e retire eventuais cargas do veículo exceto o condutor, o pneu sobresselente e as ferramentas.

  • O veículo deve ser colocado num local plano.

  • Trace linhas verticais (que passem pelos respetivos centros dos faróis) e uma linha horizontal (que passe pelo centro dos faróis) na tela.

  • Com os faróis e a bateria em condições normais, direcione os faróis de modo a que a parte mais luminosa assente nas linhas horizontal e verticais.

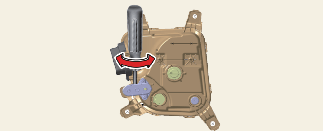

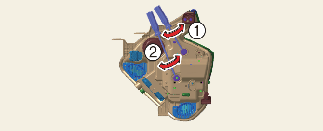

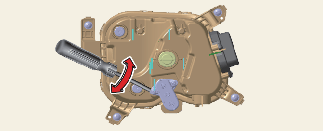

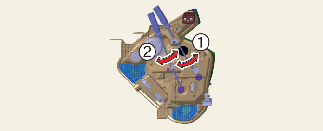

  • Para direcionar os médios para a esquerda ou para a direita, rode a chave de fendas (1) para a direita ou para a esquerda. Para direcionar os médios para cima ou para baixo, rode a chave de fendas (2) para a direita ou para a esquerda.

Direcionamento das luzes de nevoeiro dianteiras

Tipo A
Tipo B

A luz de nevoeiro dianteira pode ser direcionada da mesma forma que o direcionamento dos faróis. Com as luzes de nevoeiro dianteiras e a bateria no estado normal, direcione as luzes de nevoeiro dianteiras.

Funcionamento

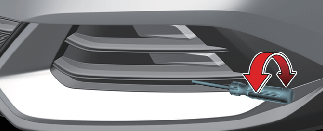

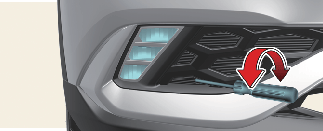

  • Rode a chave de parafusos de cabeça achatada para a esquerda ou direita para direcionar as luzes de nevoeiro dianteiras para cima ou para baixo.

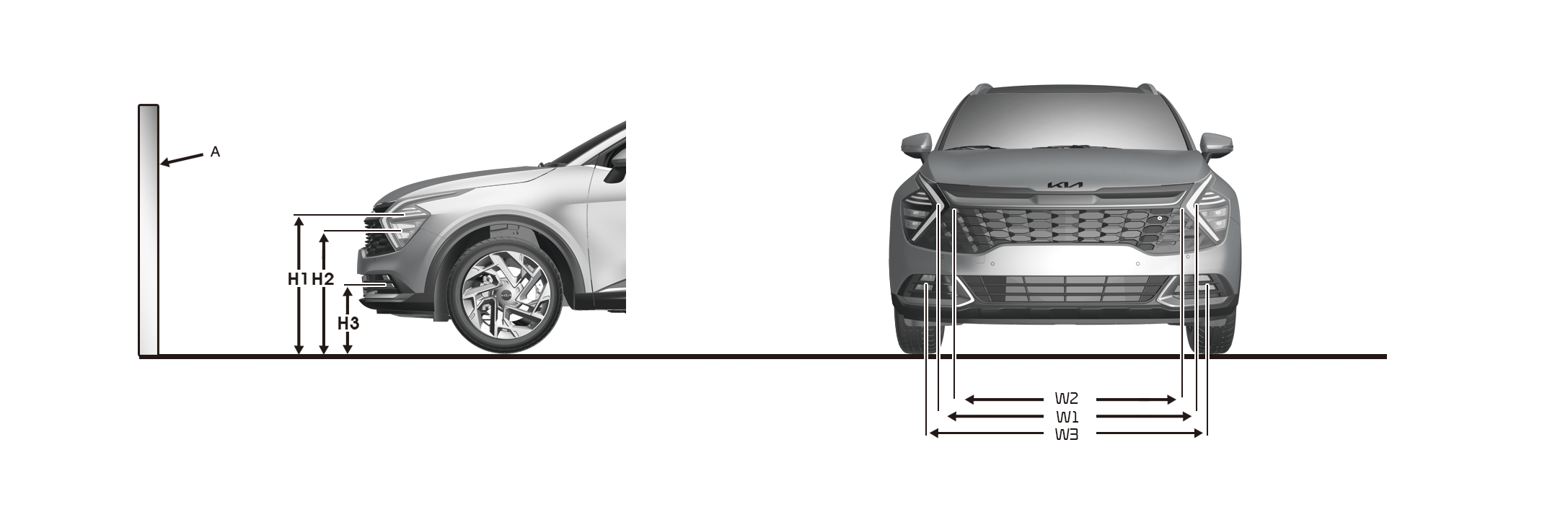

Ponto focal

* A: Tela

Condições do veículo

Faróis dianteiros (tipo LED)

Luz de nevoeiro dianteira (tipo LED) (se instalada)

Altura ao solo

Distância entre as luzes

Altura ao solo

Distância entre as luzes

Médios/máximos

Médios/máximos

H1

H2

W1

W2

H3

W3

sem condutor

[mm (pol.)]

Tipo A

754,1

(29,7)

689,1

(27,1)

1.456

(57,3)

1.558

(61,3)

412,5

(16,2)

1.380

(54,3)

Tipo B

761,1

(30,0)

704,1

(27,2)

1.540

(60,6)

1.540

(60,6)

405,1

(15,9)

1.475

(58,1)

com condutor

[mm (pol.)]

Tipo A

744,1

(29,3)

679,1

(26,3)

1.456

(57,3)

1.558

(61,3)

402,5

(15,8)

1.380

(54,3)

Tipo B

751,1

(29,6)

694,1

(27,3)

1.540

(60,6)

1.540

(60,6)

395,1

(15,6)

1.475

(58,1)

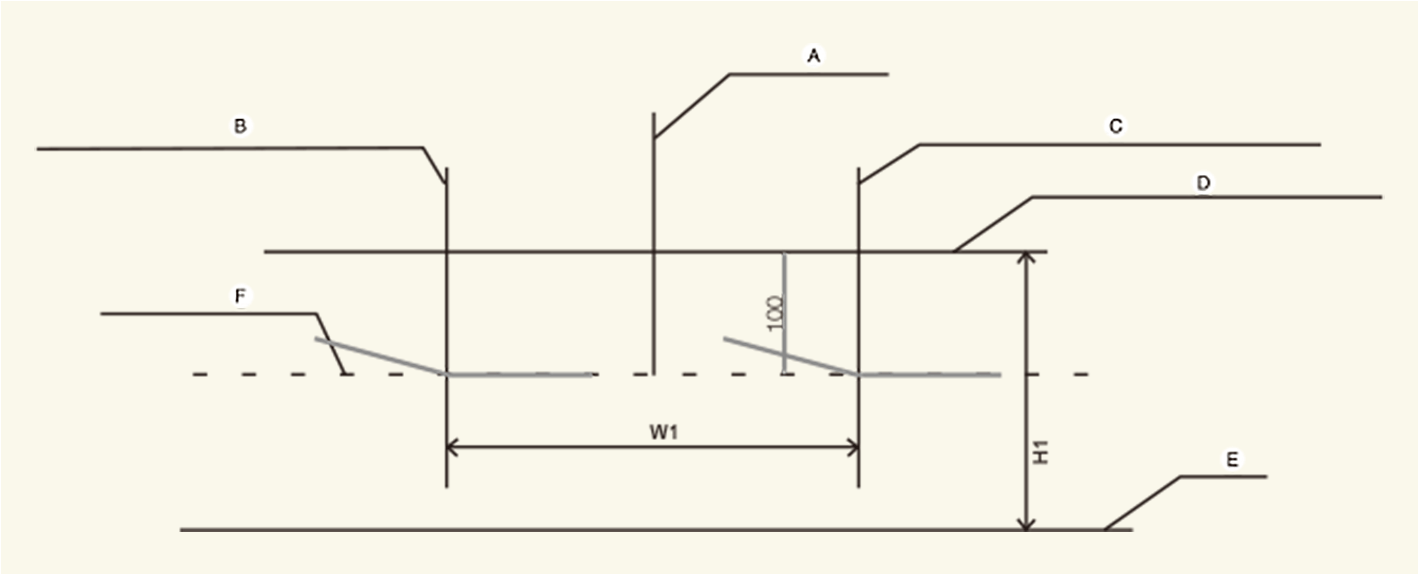

Médios (Veículo LHD)

Com base num ecrã de 10 m

  • A: Eixo do veículo

  • B: Linha vertical do centro da lâmpada da luz dianteira esquerda

  • C: Linha vertical do centro da lâmpada da luz dianteira direita

  • D: Linha horizontal do centro da lâmpada da luz dianteira

  • E: Solo

  • F: Linha de recorte

Funcionamento

  1. Ligue os médios sem o condutor no veículo.

  2. A linha de recorte deve ser projetada na linha de recorte indicada na imagem.

  3. Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.

  4. Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

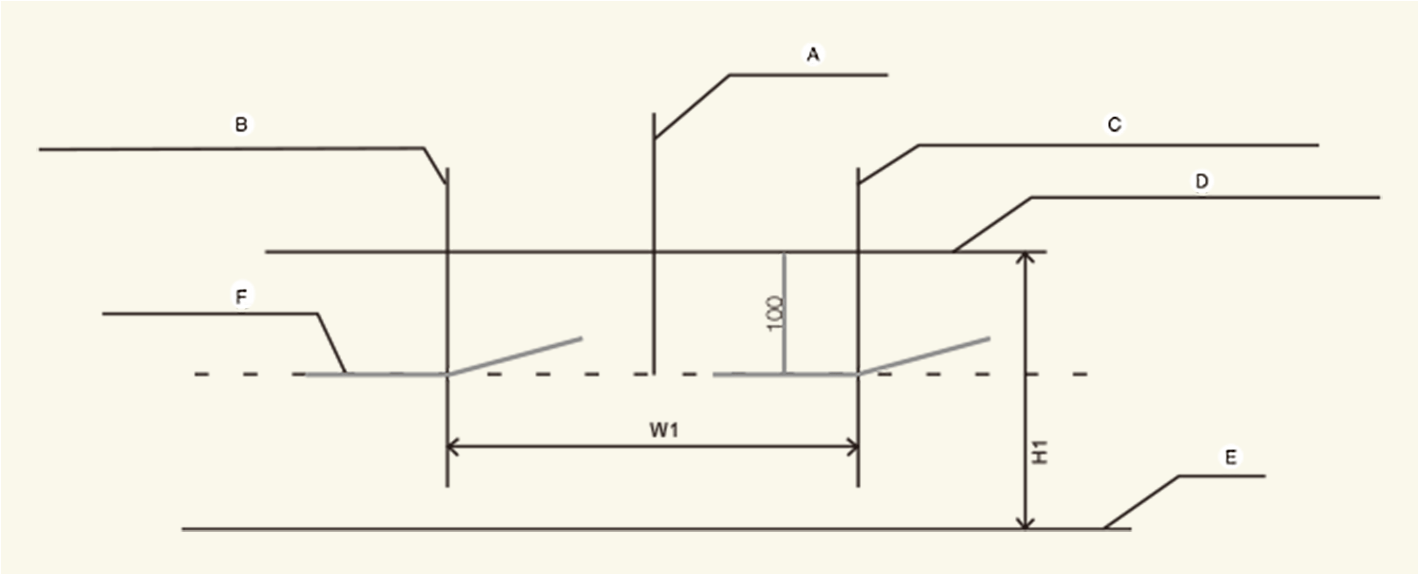

Médios (Veículo RHD)

Com base num ecrã de 10 m

  • A: Eixo do veículo

  • B: Linha vertical do centro da lâmpada da luz dianteira esquerda

  • C: Linha vertical do centro da lâmpada da luz dianteira direita

  • D: Linha horizontal do centro da lâmpada da luz dianteira

  • E: Solo

  • F: Linha de recorte

Funcionamento

  1. Ligue os médios sem o condutor no veículo.

  2. A linha de recorte deve ser projetada na linha de recorte indicada na imagem.

  3. Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.

  4. Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

Luzes de nevoeiro dianteiras

Com base num ecrã de 10 m

  • A: Eixo do veículo

  • B: Linha vertical do centro da lâmpada da luz de nevoeiro esquerda

  • C: Linha vertical do centro da lâmpada da luz de nevoeiro direita

  • D: Linha horizontal do centro da lâmpada da luz de nevoeiro

  • E: Solo

  • F: Linha de recorte

  • G: Limite superior

Funcionamento

  1. Ligue a luz de nevoeiro dianteira sem o condutor a bordo.

  2. A linha de recorte deve ser projetada no alcance admissível (zona sombreada).
