Orientación de los faros y de los faros antiniebla (para Europa)

Orientación de los faros

Vehículo familiar
CUV
1
Infle los neumáticos a la presión especificada y retire toda carga del vehículo excepto el conductor, el neumático de repuesto y las herramientas.
2
Coloque el vehículo sobre una superficie plana.
3
Trace líneas verticales (que pasen por los centros respectivos de los faros) y una línea horizontal (que pase por el centro de los faros) en la pantalla.
4
Con los faros y la batería en estado normal, oriente los faros de modo que la parte más intensa se dirija a las líneas verticales y horizontal.
5

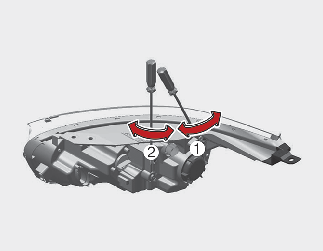

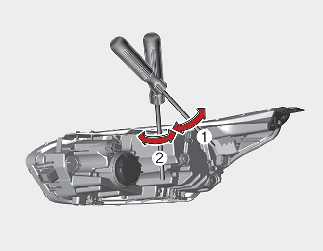

Para orientar las luces de cruce y de carretera a la derecha o a la izquierda, gire el destornillador (1) en sentido horario o antihorario. Para orientar las luces de cruce y de carretera hacia arriba o hacia abajo, gire el destornillador (2) en sentido horario o antihorario.

Orientación de la luz antiniebla delantera, para CUV

  • La luz antiniebla delantera puede orientarse del mismo modo que los faros.
  • Con las luces antiniebla delanteras y la batería en estado normal, oriente las luces antiniebla delanteras.

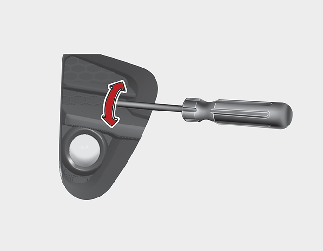

  • Para orientar la luz antiniebla delantera hacia arriba o hacia abajo, gire el destornillador en sentido horario o antihorario.

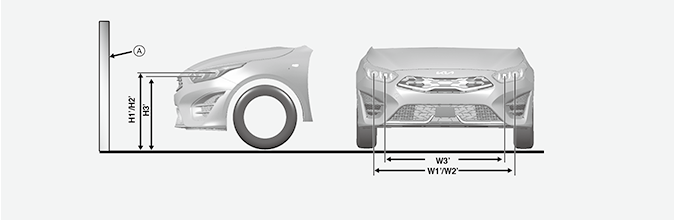

Punto de orientación

Vehículo familiar (modelo estándar)

* A: pantalla

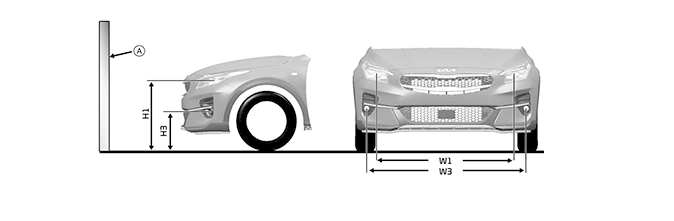

CUV (neumático de 16/18 pulgadas)

* A: pantalla

Vehículo familiar

Condición del vehículo

Faro (tipo LED)

Altura del suelo

Distancia entre faros

Luces de carretera/cruce

Luz antiniebla

Luces de carretera/cruce

Luz antiniebla

H1'/H2'

H3'

W1'/W2'

W3'

sin conductor

[mm]

706 (27,8)

686 (27,0)

1404 (55,3)

1191 (48,9)

con conductor

[mm]

700 (27,5)

682 (26,9)

1404 (55,3)

1191 (48,9)

CUV (neumático de 16 pulgadas)

Condición del vehículo

Faro (tipo LED)

Luz antiniebla delantera (tipo bombilla)

Altura del suelo

Distancia entre faros

Altura del suelo

Distancia entre faros

Luces de carretera/cruce

Luces de carretera/cruce

H3

W3

H1

W1

sin conductor

[mm]

743 (29,3)

1339 (52,7)

423 (16,7)

1547 (60,9)

con conductor

[mm]

737 (29,0)

1339 (52,7)

429 (16,9)

1547 (60,9)

CUV (neumático de 18 pulgadas)

Condición del vehículo

Faro (tipo LED)

Luz antiniebla delantera (tipo bombilla)

Altura del suelo

Distancia entre faros

Altura del suelo

Distancia entre faros

Luces de carretera/cruce

Luces de carretera/cruce

H3

W3

H1

W1

sin conductor

[mm]

754 (29,7)

1339 (52,7)

435 (17,1)

1547 (60,9)

con conductor

[mm]

748 (29,4)

1339 (52,7)

429 (16,9)

1547 (60,9)

Faro de luz de cruce (vehículo con conducción a la izquierda)

Basado en una pantalla de 10 m

A: eje del vehículo

B: línea vertical del centro de la bombilla del faro izquierdo

C: línea vertical del centro de la bombilla del faro derecho

D: línea horizontal del centro de la bombilla del faro

E: masa

F: Línea de corte

1
Encienda la luz de cruce con un conductor (75 kg) en el interior.
2
La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3
En primer lugar, ajuste la línea de corte para que se corresponda con la línea horizontal y, a continuación, ajústela con la línea vertical.
4
Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.

* Si es necesario orientar, ajuste el punto de orientación tras realizar la medición real de la distancia al suelo del vehículo. Kia recomienda acudir a un concesionario/servicio técnico autorizado de Kia. Esto es porque puede variar de la distancia real al suelo de un vehículo.

Faro de luz de cruce (vehículo con volante a la derecha)

Basado en una pantalla de 10 m

A: eje del vehículo

B: línea vertical del centro de la bombilla del faro izquierdo

C: línea vertical del centro de la bombilla del faro derecho

D: línea horizontal del centro de la bombilla del faro

E: masa

F: Línea de corte

1
Encienda la luz de cruce con un conductor (75 kg) en el interior.
2
La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3
En primer lugar, ajuste la línea de corte para que se corresponda con la línea horizontal y, a continuación, ajústela con la línea vertical.
4
Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.

* Si es necesario orientar, ajuste el punto de orientación tras realizar la medición real de la distancia al suelo del vehículo. Kia recomienda acudir a un concesionario/servicio técnico autorizado de Kia. Esto es porque puede variar de la distancia real al suelo de un vehículo.

Luz antiniebla delantera

Basado en una pantalla de 10 m

A: eje del vehículo

B: línea vertical del centro de la bombilla de la luz antiniebla izquierda

C: línea vertical del centro de la bombilla de la luz antiniebla derecha

D: línea horizontal del centro de la bombilla de la luz antiniebla

E: masa

F: línea de corte

G: límite superior

1
Encienda la luz antiniebla delantera sin el conductor en el interior.
2
La línea de corte debería proyectarse en el margen permitido (zona sombreada).

* Si es necesario orientar, ajuste el punto de orientación tras realizar la medición real de la distancia al suelo del vehículo. Kia recomienda acudir a un concesionario/servicio técnico autorizado de Kia. Esto es porque puede variar de la distancia real al suelo de un vehículo.
