Kako priključiti prenosni polnilec (ICCB: In-Cable Control Box) (kabelska krmilna omarica)

Delovanje

  1. Vtič priključite v električno vtičnico.

  2. Preverite, ali se na krmilni omarici prikaže lučka za vklop (zelena).

  3. Pritisnite zavorni pedal in uporabite parkirno zavoro.

  4. Izklopite vsa stikala, prestavite v P (parkiranje) in izklopite vozilo (OFF). Če s polnjenjem začnete, ko prestava ni v položaju P (parkiranje), se polnjenje začne po samodejni prestavitvi prestave v P (parkiranje).

  5. Odprite vratca za polnjenje.

    Za več podrobnosti glejte Vratca za polnjenje .

  6. Odprite zaščitne pokrove polnilnega priključka in polnilnega vtiča. Preverite prisotnost tujih snovi ali prahu.

  7. Držite ročaj polnilnega priključka in ga priključite na odprtino vozila za polnjenje. Priključek potisnite do konca. Če polnilni priključek in polnilni terminal nista priključena pravilno, lahko pride do požara.

  8. Polnjenje se samodejno začne (prikaže se polnilna lučka).

  9. Preverite, ali je lučka indikatorja polnjenja ( ) visokonapetostnega akumulatorja v instrumentni plošči vklopljena. Ko lučka indikatorja polnjenja ( ) ne sveti, polnjenje ni aktivno. Ko polnilni priključek ni pravilno priključen, znova priključite polnilni kabel, da ponovno začnete s polnjenjem.

    OMV053096L

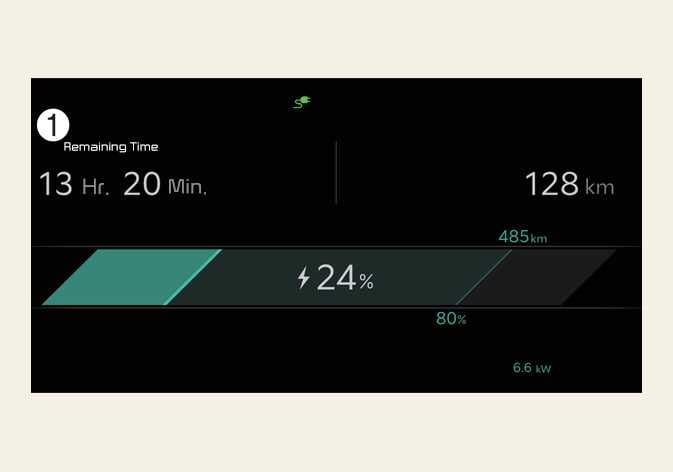

  10. Ko se polnjenje začne, je na instrumentni plošči približno 1 minuto prikazan predviden čas polnjenja.

OMV013050L

  1. Preostali čas

Če med polnjenjem odprete voznikova vrata, je prav tako na instrumentni plošči približno 1 minuto prikazan predviden čas polnjenja. Ko je nastavljeno načrtovano polnjenje ali načrtovano delovanje klimatske naprave/gretja, se pričakovani čas polnjenja prikaže kot »--«.

POZOR

Prepričajte se, da se izbira nivoja polnjenja ujema z zmogljivostjo vašega prekinjevalca tokokroga, da preprečite, da bi pregorela varovalka.

OPOMBA

  • Če vrat za polnjenje ne morete odpreti zaradi zmrzovanja, na rahlo potolcite ali odstranite led v bližini vrat za polnjenje. Vrat za polnjenje ne skušajte odpreti s silo.

  • Čeprav je polnjenje možno tudi, ko je gumb EV v položaju ON/START, zaradi svoje varnosti polnjenje začnite le, ko je gumb EV v položaju OFF in prestava v položaju P (parkiranje). Ko se polnjenje začne, lahko uporabljate električne komponente, kot je radio tako, da pritisnete na gumb EV, da ga preklopite v položaj START ali ON.

    Med polnjenjem prestave ni mogoče prestaviti iz položaja P (parkiranje).

  • Čas, potreben za polnjenje visokonapetostnega akumulatorja, se lahko razlikuje glede na stanje in trajnost akumulatorja, specifikacije polnilca in temperaturo okolice.

  • Če priključek za polnjenje in vtičnica za polnjenje nista pravilno priključena, se lahko priključek povesi ali vibrira. V tem primeru primite za ročaj priključka za polnjenje in ga do konca potisnite v vtičnico.
