Sulake-/relepaneelin kuvaus

Sulakelokeron kansi

Sulake-/relepaneelin kansissa on sulake-/relemerkintä, jossa kuvaillaan sulakkeen/releen nimi ja kapasiteetti.

HUOMAA

Kaikki tässä käsikirjassa esitetyt sulakepaneelin kuvaukset eivät ehkä päde autoosi. Tiedot ovat tarkkoja painoajankohtana. Kun tarkastat autosi sulakepaneelia, katso sulakepaneelin merkintöjä.

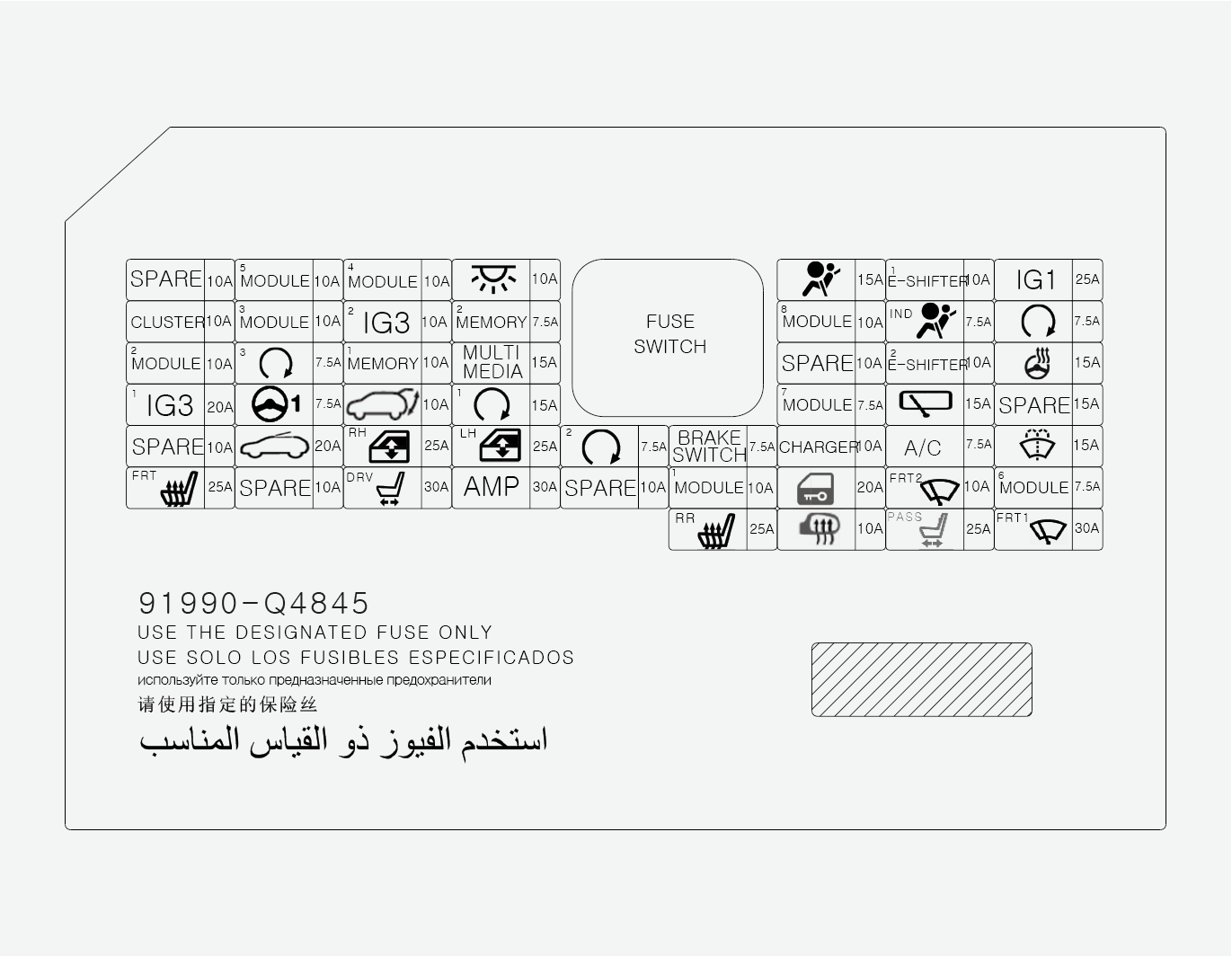

Kuljettajan puolen sulakepaneeli

Kojelauta (Kuljettajan puolen sulakepaneeli)

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

MODULE 5

10 A

Crash Pad Switch, ECM(Electro Chromic Mirror), Audio / Video &Navigation Head Unit, Head Lamp Leveling Device Actuator LH/RH, Front Seat Warmer Control Module, Rear Seat Warmer Control Module, Auto Head Lamp Leveling Device Module, Front Air Ventilation Seat Control Module, Amp, KEYBOARD, OBD

MODULE 4

10 A

Crash Pad Switch, MFC Module, AEB Module, Rear Corner Radar LH/RH, VESS, Console Upper EXTN (STR'G WHEEL HEATED)

INTERIOR LAMP

10 A

Luggage Lamp, Front Vanity Lamp LH/RH, Room Lamp, Overhead Console Lamp, Rain Sensor, Wireless Charger

A/BAG

15 A

ACU(Turvatyynyn ohjausyksikkö)

E-SHIFTER 1

E-SHIFTER 1

10 A

Yläkonsoli EXTN (SBW)

IG 1

25 A

PCB-lohko (SULAKE- IEB2, EPCU2)

MITTARISTO

10 A

mittaristo

MODULE 3

10 A

BCM (BCM (Korin ohjausmoduuli)), Kuljettajan/matkustajan oven moduuli, Jarruvalon kytkin

IG3 2

10 A

Fuel Filler Door & Battery Charge Switch, Cluster, Charger Indicator, Air Conditioner Control Module, Audio/Video & Navigation Head Unit, Audio, IG3, PTC Heater, Charge Control Module

MEMORY 2

7,5 A

VESS, BATT_COOL_EXV

A/BAG IND

7,5 A

Cluster, Air Conditioner Control Module

START

7,5 A

EPCU, älyavaimen ohjausmoduuli

MODULE 2

10 A

O/S MIRROR, Power Outlet Relay, Amp, BCM(Body Control Module), Wireless Charge Unit, USB/Charge Unit, Smart Key Control Module, Adio Unit, KEYBOARD

BUTTON START3

7,5 A

Älyavaimen ohjausmoduuli

MEMORY 1

10 A

Driver/Passenger Door Module, IMS(Driver Integrated memory system Module), Cluster, Air Conditioner Control Module, ECM(Electro Chromic Mirror), Auto Light & Photo Sensor, BCM (Body Control Module), Active Air Flap Unit

MULTIMEDIA

15 A

Audio / Video & Navigation Head Unit, Keyboard

E-SHIFTER 2

E-SHIFTER 2

10 A

SBW Control Unit

IG3 1

20 A

IG3_1 Relay

MDPS

7,5 A

MDPS-yksikkö

TAKALUUKKU

10 A

Takaluukun rele

BUTTON START1

15 A

Älyavaimen ohjausmoduuli

MODULE 7

7,5 A

Etuistuimien lämmittimen ohjausmoduuli, etuistuimien tuuletuksen ohjausmoduuli, takaistuimen lämmittimen ohjausmoduuli, AC-invertterimoduuli

PYYHIN (TAKA)

15 A

Moottoritilan liitoskappale (takapyyhkimen rele), takapyyhkimen moottori

HEATED STEERING

15 A

BCM (Korin ohjausmoduuli)

KATTOLUUKKU

20 A

Kattoikkunan moottori

P/WINDOW RH

25 A

Power Window Right Handle side Relay, Passenger Safety Power Window Module (LHD), Driver Safety Power Window Module (RHD)

P/IKKUNA LH

25 A

Power Window Left Handle side Relay, Driver Safety Power Window Module (LHD), Passenger Safety Power Window Module (RHD)

BUTTON START 2

7,5 A

POWER-painokytkin, älyavaimen ohjausmoduuli

JARRUKYTKIN

7,5 A

Jarruvalokytkin, älyavaimen ohjausmoduuli

LATURI

LATURI

10 A

Charge Control Module, Charger Lock/Unlock Relay, C_C_LAMP

A/CON

7,5 A

Air Conditioner Control Module, Ionizer

PESULAITE

15 A

Monitoimikytkin

S/LÄMMITIN (ETU)

25 A

Etuistuimen lämmittimen ohjausyksikkö

P/SEAT (DRV)

30 A

Driver Seat Manual Switch, Driver Integrated memory system Module

AMP

30 A

AMP

MODULE 1

10 A

Hazard Switch, OBD, Driver Smart Key Outside Handle, Passenger Smart Key Outside Handle, Driver Door Module, Passenger Door Module, Mood Lamp ,O/S MIRR FOLDING/UNFOLDING RLY

DOOR LOCK

20 A

Ovien lukituksen/lukituksen avauksen rele, ICM-relerasia (kuolleen lukon rele)

WIPER2 (FRT)

10 A

BCM (korin ohjausyksikkö), etupyyhkijän moottori, moottoritila, liitäntälohko (etupyyhin (hidas) rele)

MODULE 6

7,5 A

BCM (Body Control Module), Smart Key Control Module

S/HEATER (REAR)

25 A

Takaistuimen lämmittimen ohjausyksikkö

LÄMMITETTÄVÄ PEILI

10 A

Driver/Passenger Power Outside Mirror, Air Conditioner Control Module, RR HTD, RR HTD RLY

WIPER1 (FRT)

30 A

Etupyyhkijän moottori, moottoritila, liitäntälohko (etupyyhin (hidas) rele)

P/SEAT(PASS)

25 A

Matkustajan istuimen manuaalinen kytkin

Moottoritilan sulakepaneeli

Akkunavan suoja

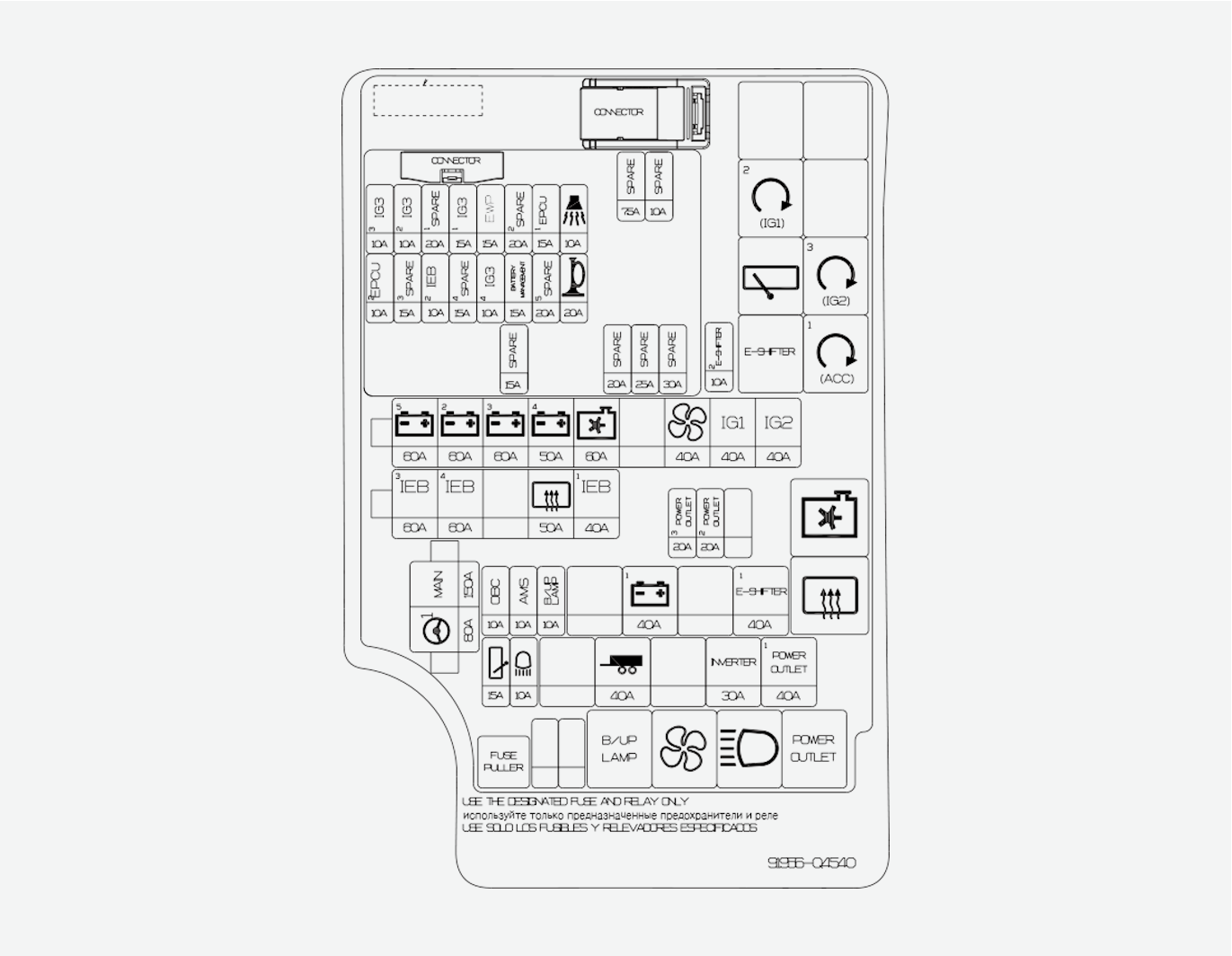

Moottoritilan sulakepaneeli

Sulakkeen nimi

Symboli

Sulakkeen nimellisarvo

Suojattu virtapiiri

MONISULAKE

B + 5

60 A

PCB-Block (Fuse - EPCU1, BMS, B/ALARM HORN, HORN, Relay - MAIN)

B + 2

60 A

IGPM (Fuse - S/HEATER (REAR), ARISU(4CH), IPS(2CH), IPS(2CH))

B + 3

60 A

IGPM (ARISU(4CH), IPS(2CH), IPS(2CH), IPS(2CH), IPS(1CH))

B + 4

50 A

IGPM (Fuse - TAIL GATE, SUNROOF, P/WINDOW RH, P/WINDOW LH, S/HEATER (FRT), P/SEAT (DRV), AMP, IG3_1, CHARGER

JÄÄHDYTYSPUHALLIN 1

60 A

Jäähdytyspuhaltimen rele

PUHALLIN

40 A

Puhaltimen rele

IG 1

40 A

Käynnistyspainike #2 (IG1) rele Käynnistyspainike #1 (ACC) rele

IG 2

40 A

Käynnistyspainike #3 (IG2) rele

MDPS

80 A

MDPS-yksikkö

IEB 3

60 A

IDB_MTR+2

IEB 4

60 A

IDB_MTR+1

TAKALÄMMITYS

50 A

Takaikkunan lämmityksen rele

IEB 1

40 A

IDB-yksikkö, OBD

MAIN

150 A

Sulake - Virtalähtö 1, Ac-invertterimoduuli,ajovalo (kauko), takapyyhin

SULAKE

VIRTALÄHTÖ 3

20 A

P/LÄHTÖ rele

POWER OUTLET 2

20 A

P/LÄHTÖ rele

OBC

OBC

10 A

OBC-yksikkö

AMS

AMS

10 A

Akku SNSR

EWP

15 A

Sähköinen vesipumppu (akku), sähköinen vesipumppu (PE)

B + 1

40 A

Instrument Panel Junction Block (Fuse -BUTTON START1, BUTTON START2, BRAKE SWITCH, MODULE1, DOOR LOCK, Leak Current Autocut Device)

E-SHIFTER 1

E-SHIFTER 1

40 A

E-SHIFTER rele

E-SHIFTER 2

E-SHIFTER 2

10 A

E-SHIFTER rele

TAKAPYYHIN

15 A

Takapyyhkimen rele

SULAKE

AJOVALO kauko

10 A

H/VALO KAUKO Rele

INVERTER

30 A

AC -invertterimoduuli

POWER OUTLET 1

40 A

Virtalähdön rele

B/UP LAMP

10 A

B/ UP VALO Rele

IG3_2

10 A

OBC-yksikkö

IG3_3

3 IG3

10 A

Jäähdytyspuhaltimen rele, E-kompressit, puhaltimen rele, EPCU

IG3_4

4 IG3

10 A

BMS-yksikkö, Active Air Flap Unit, 3 WAY_VALVE(RH/LH), B/UP LP-rele

IG3_1

15 A

IG3_1 Relay

EPCU 1

15 A

EPCU

BMS

BMS

15 A

BMS-yksikkö

ÄÄNIMERKKI

20 A

Äänimerkin rele

IEB 2

10 A

IDB-yksikkö, monitoimitarkistusliitin

EPCU 2

10 A

EPCU

B/VARASHÄLYTTIMEN TORVI

10 A

Varashälyttimen sireenin rele

TRAILER

40 A

TRAILER
Rele

Symboli

Releen nimi

Tyyppi

Käynnistyspainike #2 (IG1) rele

MICRO

E-VAIHTO

E-SHIFTER rele

MICRO

Takapyyhkimen rele

MICRO

Käynnistyspainike #3 (IG2) rele

MICRO

B/ UP VALO Rele

MICRO

Käynnistyspainike #1 (ACC) rele

MICRO

Jäähdytyspuhaltimen rele

MINI

Takaikkunan lämmityksen rele

MINI

Puhaltimen rele

MICRO

AJOVALO KAUKOVALO Rele

MICRO

Virtalähdön rele

MICRO
