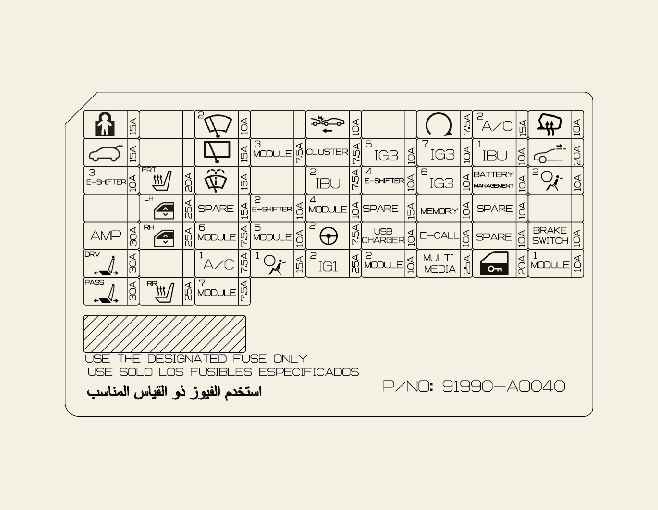

CHILD LOCK

Lapsilukon rele , lapsilukon avausrele

MODULE 7

Etuistuimen ohjausyksikkö, takaistuimen lämmitin, AC-taajuusmuuttaja

E-SHIFTER 2

Sähköisen automaattivaihteiston (ATM) vaihtovalitsin

MEMORY

KONEPELTI, tunnelmavalo, ilmastointilaitteisto, kojelauta

IG3 5

V2L

IG3 6

BMS

IG3 7

Ilmastointilaitteisto, audio/AVN-pääyksikkö, kojelauta, CDM, PM-anturi

FRONT WIPER 2

Etupyyhkijän moottori

REAR WIPER

Takapyyhkimen rele, takapyyhkimen moottori

MDPS 2

MDPS (moottorikäyttöinen ohjaustehostin) -yksikkö

* MDPS on sama kuin EPS (sähkötoiminen ohjaustehostin).

IG1 2

Moottoritilan kytkentälohko (piirilevylohkon sulake – IEB4, ECU3, DCT3, EWP3)

FCA

Etututka

START

VCU, IBU (integroitu korin ohjausyksikkö)

HEATED MIRROR

Kuljettajan/matkustajan ulkopeiliyksikkö

TAILGATE OPEN

Takaluukun salpa

MODULE3

Monitoimikytkin, IBU (integroitu korin ohjausyksikkö), jarruvalokytkin, kuljettajan oven moduuli

CLUSTER

Head-up-näyttö, mittaristo

IAU

Kuljettajan/matkustajan oven ulkokahva

S/HEATER FRT

Etuistuimien tuuletuksen ohjausmoduuli, etuistuimien lämmittimen ohjausmoduuli

WASHER

Monitoimikytkin

IBU2

IBU (integroitu korin ohjausyksikkö)

BATTERY MANAGEMENT

BMU

AIR BAG2

SRS-ohjausyksikkö (täydentävä turvajärjestelmä)

SUNROOF1

Kattoikkunan moottori

P/WINDOW LH

Kuljettajan sähköikkunan turvamoduuli (vas.puol. ohj.), matkustajan sähköikkunan turvamoduuli (oik.puol. ohj.), takaikkunan turvamoduuli, vas.

E-SHIFTER 3

Sähköisen automaattivaihteiston (ATM) vaihtovalitsin

MODULE4

Etu-/takakulmatutka V/O, etu-/takataajuusmuuttaja, ADAS-yksikkö (ajo), VESS-yksikkö (virtuaalinen moottorin äänijärjestelmä), etututka, etunäkymäkamera, ADAS-yksikkö (pysäköinti), mittariston yläkannen kytkin

USB CHARGER

Kuljettajan/matkustajan istuimen USB-laturi, etukonsolin USB-laturi nro 1 / nro 2

A/C2

Ilmastoinnin ohjausmoduuli, korkeapaineventtiili, kylmäaineventtiilit nro 1 / nro 2 P/R-kytkentärasia (puhaltimen rele), BSA-jäähdytin nro 1, ilmastoinnin kylmäaineventtiili

AMP

AMP (vahvistin)

P/WINDOW RH

Matkustajan sähköikkunan turvamoduuli (LHD), kuljettajan sähköikkunan turvamoduuli (RHD), takaikkunan turvamoduuli O

MODULE 6

IBU (integroitu korin ohjausyksikkö)

MODULE 5

Datalinkkiyhteys, sähköinen kromaattinen peili, E-CALL-yksikkö, ADP, audio/video- ja navigoinnin pääyksikkö, törmäystyynyn kytkin, ajovalot V/O, AMP (vahvistin), älypuhelimen langaton laturi, kuljettajan/matkustajan sähkötoimisen istuimen moduuli, etuistuimen tuuletuksen ohjausmoduuli, etuistuimen lämmittimen ohjaus takaistuimen lämmittimen ohjausmoduuli, mittariston lattiakytkin, automaattisen ajovalojen korkeussäädön moduuli, IFS (älykäs etuvalojärjestelmä) -moduuli

E-CALL

E-CALL-yksikkö

IBU 1

IBU (integroitu korin ohjausyksikkö)

BRAKE SWITCH

Jarruvalon kytkin, IBU (integroitu korin ohjausyksikkö)

P/SEAT DRV

Kuljettajan sähkötoimisen istuimen kytkin, kuljettajan sähköistuimen moduuli (mukana IMS [integroitu muistijärjestelmä])

A/C1

Ilmastoinnin ohjausmoduuli

AIR BAG 1

SRS-ohjausyksikkö (täydentävä turvajärjestelmä)

MODULE 2

AMP (vahvistin), ADP, P/E-kytkentärasian lohko (virtalähdön rele), IBU (integroitu korinohjausyksikkö), E-CALL-yksikkö, ADAS-yksikkö, Audio/video- ja navigoinnin näppäimistö, Audio/video- ja navigoinnin pääyksikkö

MULTIMEDIA

Audio-/video- ja navigointijärjestelmän pääyksikkö

DOOR LOCK

Ovien lukituksen rele, ovien lukituksen avauksen rele, takalukituksen rele

MODULE 1

Hätävilkkujen kytkin, monitoimikytkin, datalinkkiyhteys, sadeanturi, UIP-sireeni, UIP-anturi, PTG-yksikkö, kuljettajan ovimoduuli, kuljettajan/matkustajan ulkopuolinen peiliyksikkö

P/SEAT PASS

Matkustajan sähkötoimisen istuimen kytkin, sähkötoimisen istuimen moduuli

S/HEATER RR

Takaistuimen lämmittimen ohjausyksikkö

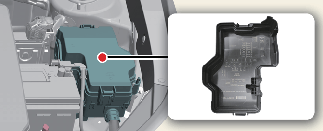

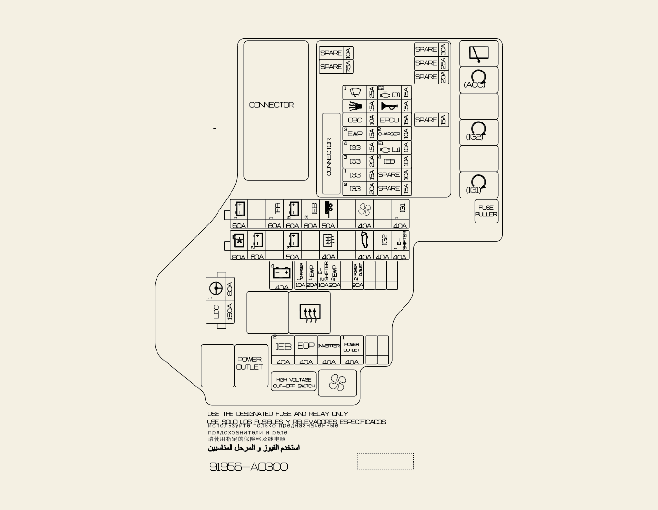

MULTI FUSE-1

LDC

Sulake (IEM, EOP, taajuusmuuttaja, virtalähtö)

MDPS1

MDPS-yksikkö

* MDPS on sama kuin EPS (sähkötoiminen ohjaustehostin).

MULTI FUSE-3

B+5

PCB-lohko (IG3-päärele, sulake: PYYHIN1, EPCU1, MURTOHÄL, ÄÄNIMERKKI, VCU2)

IG1 1

(SULAKE -MODULE2, USB CHARGER, A/BAG1, IBU2, MDPS2, CLUSTER, MODULE3, A/BAG IND, MODULE4, MODULE5, E-SHIFTER2, FCA, ING1 2)

B+1

ICU-kytkentärasia (IPS2, IPS3, IPS5, IPS7, IPS12, IPS14)

IEB 1

IEB-yksikkö

IEB 3

IEB-yksikkö

IG1

Perävaunun liitin

BLOWER

Moottoritilan kytkentärasia (puhallinrele)

MULTI FUSE-2

C/FAN

Jäähdytyspuhaltimen moottori

RR HTD

P/R-kytkentärasia (takalämmitysrele)

B+2

ICU-kytkentärasia (IPS)

B+3

ICU-KYTKENTÄRASIA (SULAKE – CHILD LOCK , E-SHIFTER3, P/WDW LH, P/WDW RH, T/GATE OPEN, AMP, P/SEAT DRV, P/SEAT PASS, S/HEATER FRT, S/HEATER RR), EWP2

POWER TAILGATE

Sähkötoimisen takaluukun yksikkö

IG2

ICU-KYTKENTÄRASIA (SULAKE – WASHER, A/C, MODULE6, MODULE7, WIPER RR)

E-SHIFTER 1

SCU

FUSE

B+4

ICU-kytkentärasialohko (pitkäaikaisen kuormituksen salparele, sulake: IAU, ECS, AKUN HALLINTA, TURVATYYNYT2, MUISTI1, VARA3 (B+), A/C2, E-CALL, IBU1, JARRUKYTKIN, MULTIMEDIA, OVEN LUKKO, MODUULI1)

IEB 2

IEB-yksikkö

CHARGER 1

CDM

EWP1

Sähköinen vesipumppu nro 1

EWP2

Sähköinen vesipumppu nro 2

P/OUTLET1

Virtalähdön rele

INVERTER

Sähköinen takaöljypumppu

EOP

Sähköinen etuöljypumppu

E-SHIFTER2

E-Shifter-rele, SCU, elektronisen ATM-vaihtajan valitsin

P/OUTLET2

Etupistorasia

WIPER1

PCB-lohko (piirilevy) (pyyhkijöiden päärele)

EPCU

Etutaajuusmuuttaja

B/ALARM

PCB (piirilevy) lohko (varashälyttimen summerin rele)

HORN

PCB-lohko (piirilevy) (äänimerkin rele)

OBC

ICCU, VCMS

EWP 3

EWP PE

IG3 1

Taajuusmuuttaja, VCU

IG3 3

Sähköinen vesipumppu

EPCU

Taajuusmuuttaja

ECU 1

VCU

IG3 4

ICCU, VCMS, CDM, jäähdytyspuhallin

IEB 4

IEB-yksikkö

CHARGER 2

Laturin lukko, lukituksen avausrele

IG3 2

3WAY V/V, EOP, ICU (IG3-SULAKE)

Rear Heated Relay

ACC Relay

IG1 Relay

Blower Relay

IG2 Relay

Power Outlet Relay

REAR WIPER RELAY
