Ajovalojen etusumuvalon lamppujen suuntaus (Euroopassa)

Ajovalojen suuntaus

Tyyppi A
Tyyppi B

Käyttö

  • Täytä renkaat määritettyihin paineisiin ja poista autosta muu kuorma kuin kuljettaja, vararengas ja työkalut.

  • Auto on sijoitettava tasaiselle alustalle.

  • Piirrä taustalle pystysuorat viivat (jotka kulkevat kunkin ajovalon lampun keskipisteen kautta) ja vaakasuora viiva (joka kulkee ajovalojen lamppujen keskipisteen kautta).

  • Kun ajovalot ja akku ovat normaalissa kunnossa, kohdista ajovalot siten, että kirkkain osa osuu vaaka- ja pystysuorille viivoille.

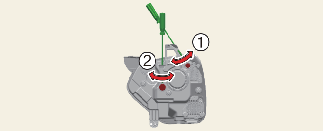

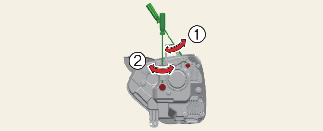

  • Suuntaa lähivaloa vasemmalle tai oikealle kiertämällä ruuvimeisselillä (1) myötäpäivään tai vastapäivään. Suuntaa lähivaloa ylös tai alas kiertämällä ruuvia (2) myötä- tai vastapäivään.

Etusumuvalon lampun suuntaaminen (jos kuuluu varustukseen)

Etusumuvalo voidaan suunnata samalla tavalla kuin ajovalot. Suuntaa etusumuvalot, kun etusumuvalot ja akku ovat normaalissa tilassa.

Käyttö

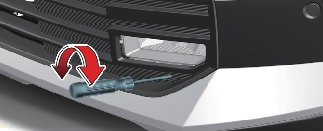

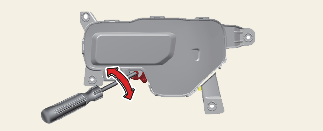

  • Kierrä ruuvitaltalla ruuvia myötä- tai vastapäivään etusumuvalon kääntämiseksi ylöspäin tai alaspäin.

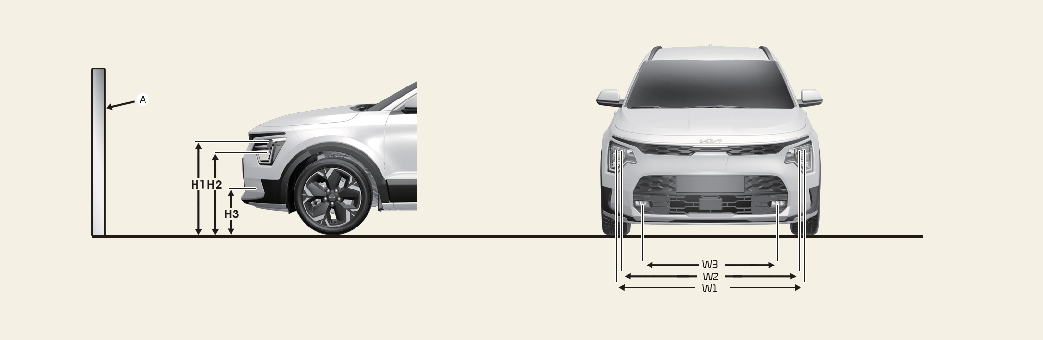

Kohdistuspiste

Tyyppi A
Tyyppi B

* A: Näyttö

Auton tila

Ajovalo

Etusumuvalon lamppu (LED-tyyppi) (jos kuuluu varusteisiin)

Korkeus maasta

Lamppujen välinen etäisyys

Korkeus maasta

Lamppujen välinen etäisyys

Lähi-/pitkät valot

Lähi-/pitkät valot

H1

H2

W1

W2

H3

W3

ilman kuljettajaa

[mm (in)]

Tyyppi A

745,9

(29,4)

1 470,4

(57,9)

373,7

(14,7)

1 034

(40,7)

Tyyppi B

768,6

(30,3)

699,6

(27,5)

1 479,8

(58,3)

1 478,5

(58,2)

kuljettajan kanssa

[mm (in)]

Tyyppi A

735,9

(29,0)

1 470,4

(57,9)

363,7

(14,3)

1 034

(40,7)

Tyyppi B

758,6

(30,0)

689,6

(27,1)

1 479,8

(58,3)

1 478,5

(58,2)

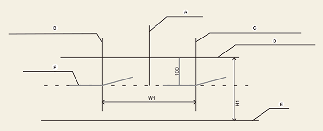

Ajovalo pitkät valot (LHD-auto)

Perustuu 10 m heijastimelle

  • A: Auton akseli

  • B: Pystysuora linja vasemman ajovalon polttimon keskeltä

  • C: Pystysuora linja oikean ajovalon polttimon keskeltä

  • D: Vaakasuora viiva ajovalon polttimon keskellä

  • E: Maa

  • F: Leikkauslinja

Käyttö

  1. Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.

  2. Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.

  3. Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.

  4. Jos ajovalojen tasauslaite kuuluu varusteisiin, säädä ajovalot tasauslaitteen kytkin 0-asennossa.

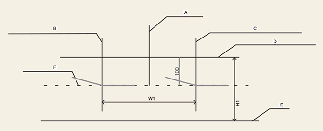

Ajovalo pitkät valot (RHD-auto)

Perustuu 10 m heijastimelle

  • A: Auton akseli

  • B: Pystysuora linja vasemman ajovalon polttimon keskeltä

  • C: Pystysuora linja oikean ajovalon polttimon keskeltä

  • D: Vaakasuora viiva ajovalon polttimon keskellä

  • E: Maa

  • F: Leikkauslinja

Käyttö

  1. Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.

  2. Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.

  3. Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.

  4. Jos ajovalojen tasauslaite kuuluu varusteisiin, säädä ajovalot tasauslaitteen kytkin 0-asennossa.

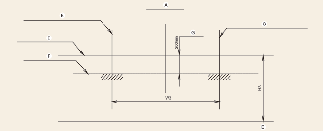

Etusumuvalo (jos kuuluu varustukseen)

Perustuu 10 m heijastimelle

  • A: Auton akseli

  • B: Pystysuora linja vasemman sumuvalon polttimon keskeltä

  • C: Pystysuora linja oikean sumuvalon polttimon keskeltä

  • D: Vaakasuora viiva sumuvalon polttimon keskellä

  • E: Maa

  • F: Leikkauslinja

  • G: Yläraja

Käyttö

  1. Kytke sumuvalo päälle ilman, että autossa on kuljettajaa.

  2. Reunan on osuttava sallitulle alueelle (varjostettu alue).
