Beschreibung der Sicherungs- und Relaiskästen
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inklusive ihrer Bezeichnungen und der zugehörigen Amperezahlen.
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

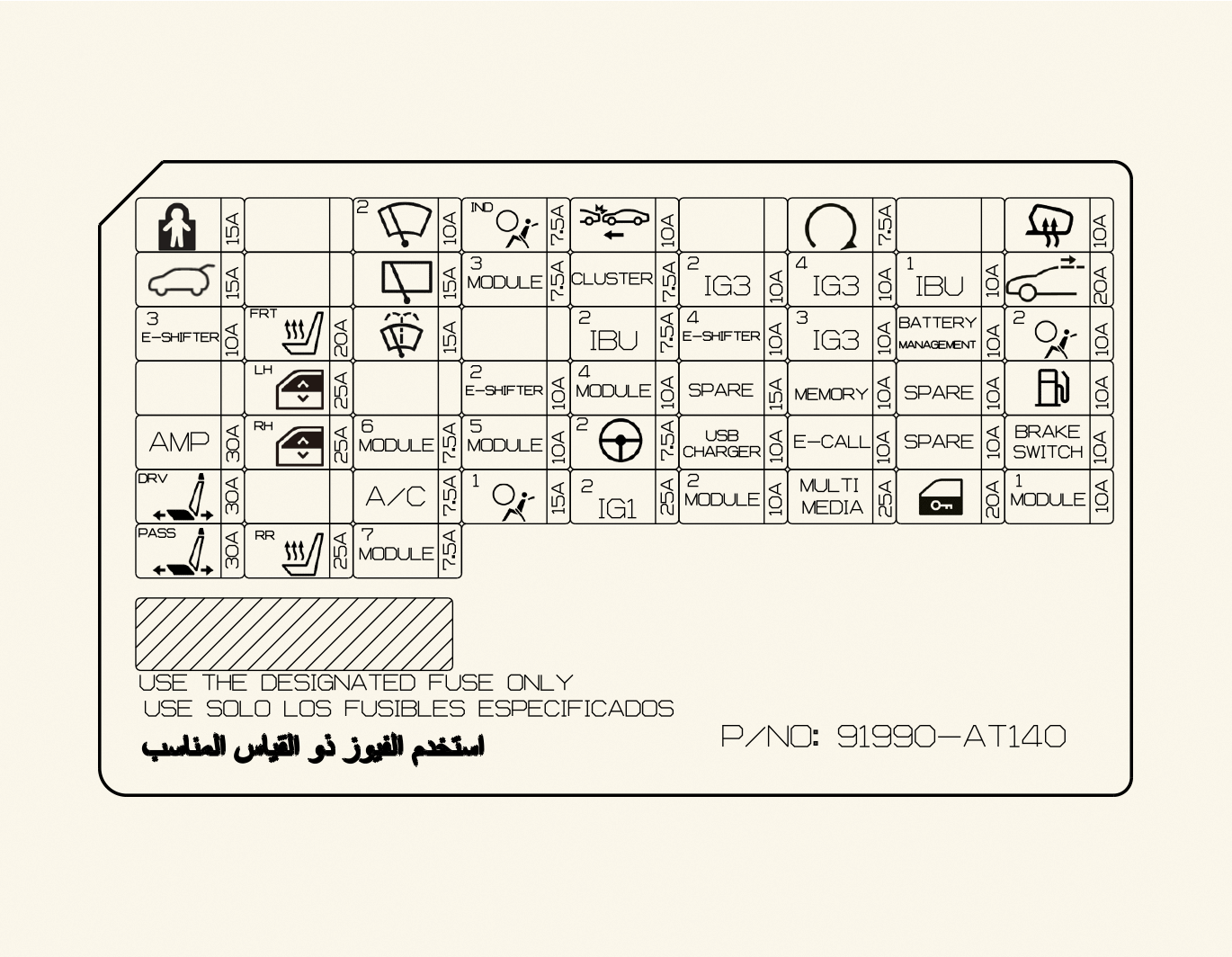

Sicherungskasten auf der Fahrerseite
ICU-Anschlussleiste
|
Bezeichnung der Sicherung |
Symbol |
Nennwert der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
AMP |
 |
30 A |
AMP (Verstärker) |
|
P/SEAT DRV |
 |
30 A |
Schalter für die Lendenwirbelstütze des Fahrers, Schalter für den elektrischen Fahrersitz, IMS-Steuermodul (Integriertes Speichersystem) |
|
P/WINDOW LH |
 |
25 A |
SCHALTER/MODUL FÜR ELEKTRISCHE FENSTERHEBER HINTEN LINKS, SCHALTER/MODUL FÜR ELEKTRISCHE FENSTERHEBER FÜR FAHRER (LINKS), SCHALTER/MODUL FÜR ELEKTRISCHE FENSTERHEBER FÜR BEIFAHRER (RECHTS) |
|
P/SEAT PASS |
 |
30 A |
Elektrisches Sitzverstellung Beifahrersitz |
|
S/HEATER (FRONT) |
 |
20 A |
Vordersitzbelüftung-Steuergerät, Vordersitzheizungs-Steuergerät |
|
S/HEATER (REAR) |
 |
25 A |
Sitzheizungs-Steuermodul hinten |
|
P/WINDOW RH |
 |
25 A |
SCHALTER/MODUL FÜR ELEKTRISCHE FENSTERHEBER HINTEN RECHTS, SCHALTER/MODUL FÜR ELEKTRISCHE FENSTERHEBER FÜR FAHRER (RECHTS), SCHALTER/MODUL FÜR ELEKTRISCHE FENSTERHEBER FÜR BEIFAHRER (LINKS) |
|
T/GATE |
 |
15 A |
Heckklappenrelais |
|
DR LOCK |
 |
20 A |
Mittleres Türverriegelungs-/Türentriegelungsrelais, Totverriegelungsrelais |
|
MULTI MEDIA |
 |
25 A |
Haupteinheit Audio/Navigation |
|
E-CALL |
 |
10 A |
e-Call-Einheit |
|
MEMORY |
 |
10 A |
Kombiinstrument, Head-up-Display, Ambienteleuchte, Steuergerät Klimaanlage |
|
START |
 |
7,5 A |
Alarmanlagenrelais, HPCU, IBU |
|
E-SHIFTER3 |
 |
10 A |
SCU, elektronischer Schaltregler |
|
MODULE6 |
 |
7,5 A |
IBU (INTEGRIERTE BORDNETZSTEUEREINHEIT) |
|
MODULE3 |
 |
7,5 A |
Dachkonsolenleuchte, Multifunktionsschalter, Bremslichtschalter |
|
A/BAG1 |
 |
15 A |
Steuermodul für SRS-System (ergänzendes Rückhaltesystem) |
|
WASHER |
 |
15 A |
Steuerhebel Scheibenwaschanlage |
|
MODULE1 |
 |
10 A |
SCHLÜSSELVERRIEGELUNG, STEUERGERÄT KLIMAANLAGE, LADELAMPE (PLUG-IN-HYBRIDFAHRZEUG), WARNBLINKER, REGENSENSOR, LENKRADFERNBEDIENUNG |
|
IBU1 |
 |
10 A |
IBU (INTEGRIERTE BORDNETZSTEUEREINHEIT), SPORT-MODUS-SCHALTER |
|
MODULE2 |
 |
10 A |
IBU, ADAS PARKING ECU, E-CALL, AUDIO/ NAVIGATION HAUPTGERÄT, Motorraumverteiler (STROMAUSGANG-Relais) |
|
A/BAG IND |
 |
7,5 A |
KOMBIINSTRUMENT (SRS-STEUERMODUL) |
|
IBU2 |
 |
7,5 A |
IBU (integrierte Bordnetzsteuereinheit) |
|
MODULE4 |
 |
10 A |
IBU, ADAS PARKING ECU, VESS EINHEIT, FRONTKAMERA, CRASH PAD SCHALTER, MITTELKONSOLE, HECKRADAR |
|
A/CON |
 |
7,5 A |
STEUERGERÄT KLIMAANLAGE, Motorraum-Anschlussblock (GEBLÄSE,PTC-RELAIS), KLIMAKOMPRESSOR |
|
A/BAG2 |
 |
10 A |
Steuermodul für SRS-System (ergänzendes Rückhaltesystem) |
|
CLUSTER |
 |
7,5 A |
KOMBIINSTRUMENT, HEAD-UP-DISPLAY |
|
MODULE5 |
 |
10 A |
NIVEAUREGULIERUNG DER SCHEINWERFER, AUDIO-/NAVIGATIONS-HAUPTEINHEIT, DRAHTLOSES SMARTPHONE-LADESYSTEM, E-CALL-EINHEIT, STEUERGERÄT KLIMAANLAGE, DACHKONSOLENLEUCHTE, ELEKTRISCHER CHROMSPIEGEL, VERSTÄRKER, STEUERGERÄT SITZHEIZUNG |
|
MODULE7 |
 |
7,5 A |
ADAS PARK-ECU, WECHSELRICHTER, KÜHLGEBLÄSEMOTOR, STEUERUNGGERÄT SITZWÄRMER |
|
BRAKE SWITCH |
 |
10 A |
IBU (integrierte Bordnetzsteuereinheit), Bremsleuchtenschalter |
|
MDPS2 |
 |
7,5 A |
MDPS-Einheit (motorgetriebene Servolenkung) |
|
SUNROOF |
 |
20 A |
SCHIEBEDACH-EINHEIT |
|
HEATED MIRROR |
 |
10 A |
Beheizter Außenspiegel |
|
IG3 2 |
 |
10 A |
BATTERIEMANAGEMENTSYSTEM |
|
IG3 3 |
 |
10 A |
BORDLADEGERÄT, HPCU, Motorraumverteiler (BATTERIE KÜHLGEBLÄSE Relais), A/C-KOMPRESSOR |
|
IG3 4 |
 |
10 A |
AUDIO/NAVIGATIONS-HAUPTGERÄT, LADEGERÄT, KOMBIINSTRUMENT, STEUERGERÄT KLIMAANLAGEN, HV PTC-HEIZGERÄT |
|
CHILD LOCK |
 |
15 A |
Elektronische Kindersicherung |
|
FRT WIPER2 |
 |
10 A |
Windschutzscheiben-Wischermotor |
|
FCA |
 |
10 A |
Frontradar |
|
RR WIPER |
 |
15 A |
Relais für Scheibenwischer hinten, Heckscheibenwischermotor |
|
E-SHIFTER4 |
 |
10 A |
SCU, elektronischer Schaltregler |
|
BMS |
 |
10 A |
Batteriemanagementsystem |
|
USB CHARGER |
 |
10 A |
USB-LADEGERÄT (VORDERE ABLAGE/FAHRERSITZ/BEIFAHRERS.) |
|
IG1 2 |
 |
25 A |
Klemmenblock im Motorraum (PCB-BLOCK-SICHERUNG - IEB4, ECU3, DCT3, EWP3) |
|
FUEL FILLER DOOR |
 |
10 A |
Öffnen der Tankklappe |
|
E-SHIFTER2 |
 |
10 A |
SCU, elektronischer Schaltregler |
Sicherungskasten im Motorraum
Klemmenblock Motorraum
|
Bezeichnung der Sicherung |
Symbol |
Nennwert der Sicherung |
Geschützter Stromkreis |
|
|---|---|---|---|---|
|
MEHRFACHSICHERUNG |
C/FAN2 |
 |
80 A |
Kühllüftermotor |
|
MEHRFACHSICHERUNG |
PTC HEATER1 |
 |
50 A |
PTC-HEIZUNGSRELAIS Nr. 1 |
|
B+2 |
 |
60 A |
ICU-ANSCHLUSSBLOCK (IPS) |
|
|
MEHRFACHSICHERUNG |
MDPS 1 |
 |
80 A |
MDPS-Einheit (motorgetriebene Servolenkung) |
|
REAR HEATED |
 |
40 A |
Klemmenblock im Motorraum (Relais Heckscheibenheizung) |
|
|
MEHRFACHSICHERUNG |
POWER TAILGATE |
 |
40 A |
Elektrische Heckklappeneinheit |
|
E-SHIFTER1 |
 |
40 A |
SCU |
|
|
MEHRFACHSICHERUNG |
B+3 |
 |
50 A |
ICU-ANSCHLUSSLEISTE (SICHERUNG - KINDERSICHERUNG, E-SHIFTER3, EL. FENSTERHEBER LI., EL. FENSTERHEBER RE., HECKKLAPPE OFFEN, AMP, P/FAHRRESITZ, P/BEIFAHRERSITZ, S/HEIZUNG VORNE, S/HEIZUNG HINTEN), EWP2 |
|
MEHRFACHSICHERUNG |
TRAILER |
 |
50 A |
Anhänger-Modul |
|
FUEL PUMP |
 |
20 A |
Motorraum-Klemmenblock (Kraftstoffpumpen-Relais) |
|
|
MEHRFACHSICHERUNG |
BLOWER |
 |
40 A |
Klemmenblock im Motorraum (Lüfterrelais) |
|
MEHRFACHSICHERUNG |
B+4 |
 |
40 A |
ICU-Anschlussblock (Sicherung - AMP, LDC, S/Heizung vorn, P/ Fenster rechts, S/umklappbare Rücklehne) |
|
B+1 |
 |
60 A |
ICU-ANSCHLUSSLEISTE (SICHERUNG - MULTIMEDIA, E-CALL, AIRBAG2, BREMSSCHALTER, MODUL1, TANKDECKEL, IBU1, SCHIEBEDACH, BATTERIEMANAGEMENT, TÜRSCHLOSS |
|
|
AMS |
 |
10 A |
BATTERIE SENSOR (PHEV)A |
|
|
SICHERUNG |
IEB2 |
 |
40 A |
Integriertes elektrisches Bremsmodul |
|
IEB3 |
 |
60 A |
Integriertes elektrisches Bremsmodul |
|
|
MEHRFACHSICHERUNG |
IEB1 |
 |
60 A |
Integriertes elektrisches Bremsmodul |
|
IG3 1 |
 |
20 A |
IGNITION3 RELAY |
|
|
SICHERUNG |
BATTERY C/FAN |
 |
15 A |
Batterie Kühlgebläse |
|
HPCU |
 |
10 A |
Hybrid-Antriebssteuerungseinheit |
|
|
EWP2 |
 |
10 A |
ELEKTRONISCHE BATTERIE-WASSERPUMPE |
|
|
SICHERUNG |
POWER OUTLET2 |
 |
20 A |
Vordere Steckdose |
|
EWP1 |
 |
10 A |
Elektronische Motorwasserpumpe |
|
|
MEHRFACHSICHERUNG |
PTC HEATER2 |
 |
50 A |
PTC-HEIZUNGSRELAIS Nr. 2 |
|
DCT1 |
 |
40 A |
DOPPELKUPPLUNGSGETRIEBE |
|
|
DCT2 |
 |
40 A |
DOPPELKUPPLUNGSGETRIEBE |
|
|
C/FAN1 |
 |
60 A |
KÜHLLÜFTERMOTOR |
|
|
B+5 |
 |
60 A |
PCB-Klemmenblock Motorraum |
|
|
IG2 |
 |
40 A |
ICU-ANSCHLUSSLEISTE (SICHERUNG - WASCHANLAGE, A/C, MODUL6, MODUL7, WISCHER HECKKLAPPE) |
|
|
IG1 1 |
 |
40 A |
ICU-ANSCHLUSSLEISTE (SICHERUNG -MODUL2, USB LADEGERÄT, AIRBAG1, IBU2, MDPS2, KOMBII., MODUL3, AIRBAG IND, MODUL4, MODUL5, E-SHIFTER2, FCA, ING1 2 ) |
|
|
SICHERUNG |
CLUTCH ACTRUATOR |
 |
30 A |
KUPPLUNGSFLÜSSIGKEIT (HPCU) |
|
INVERTER |
 |
40 A |
AC-WANDLER |
|
|
POWER OUTLET1 |
 |
40 A |
Vordere Steckdose |
|
|
EWP4 |
 |
10 A |
Elektronische Motorwasserpumpe |
|
Leiterplattenblock
|
Bezeichnung der Sicherung |
Symbol |
Nennwert der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
SENSOR1 |
 |
15 A |
Lambdasonde (auf/ab) |
|
ECU2 |
 |
15 A |
ECM (MOORSTEUERMODUL) |
|
SENSOR3 |
 |
10 A |
KRAFTSTOFFPUMPENRELAIS |
|
SENSOR2 |
 |
10 A |
ÖLSTEUERVENTIL, ENTLÜFTUNGSSTEUERUNGSMAGNETVENTIL, VARIABLE ÖLPUMPENVENTILSTEUERUNG, KÜHLGEBLÄSEMOTORRELAIS, KRAFTSTOFFTANK-ABSPERRVENTIL (PHEV) |
|
FRT WIPER1 |
 |
25 A |
Windschutzscheiben-Wischermotor |
|
ECU 3 |
 |
10 A |
ECM (MOORSTEUERMODUL) |
|
IEB 4 |
 |
10 A |
Integriertes elektrisches Bremsmodul |
|
EWP 3 |
 |
10 A |
Elektronische Motorwasserpumpe |
|
OBC |
 |
10 A |
BORDLADEGERÄT (PHEV) |
|
ECU1 |
 |
20 A |
ECM (MOORSTEUERMODUL) |
|
B/ALARM HORN |
 |
15 A |
RELAIS FÜR ALARMANLAGENHUPE |
|
IGN COIL |
 |
20 A |
Zündspule Nr. 1, 2, 3 und 4 |
|
CHARGER |
 |
10 A |
LADEVERRIEGELUNGS-ENTRIEGELUNGSRELAIS (PHEV) |
|
DCT3 |
 |
15 A |
DOPPELKUPPLUNGSGETRIEBE |
Relais
In der folgenden Tabelle finden Sie den Relaistyp.
|
Relaisbezeichnung |
Symbol |
TYP |
|---|---|---|
|
Fuel Pump Relay |
 |
MICRO |
|
PTC Heater1 Relay |
 |
MICRO |
|
Blower Relay |
 |
MICRO |
|
Rear Heated Relay |
 |
MINI |
|
IG3 Relay |
|
MICRO |
|
Battery Cooling Fan Relay (HEV) |
|
MICRO |
|
PDM (IG1) RELAY |
 |
MICRO |
|
PDM (ACC) RELAY |
 |
MICRO |
|
PDM (IG2) RELAY |
 |
MICRO |
|
COOLING FAN MOTOR RELAY |
 |
MICRO |
|
PTC HEATER2 RELAY |
 |
MICRO |
|
POWER OUTLET |
 |
MICRO |
Sicherungskasten im Motorraum (Abdeckung der Batterieklemmen) (für Plug-in-Hybridfahrzeug)
