Hjem > Bilens sikkerhetsfunksjoner > Barnesetesystem (CRS) > ISOFIX-festepunkt og øvre festepunkt (ISOFIX-festesystem) for barn

ISOFIX-festepunkt og øvre festepunkt (ISOFIX-festesystem) for barn (utstyrsavhengig)

ISOFIX-systemet holder et barnesete ved kjøring og i en ulykke. Dette systemet er utviklet for å gjøre monteringen av barnesetet enklere og redusere muligheten for feilmontering av barnesetet. ISOFIX-systemet bruker festepunkter i bilen og fester på barnesetet. ISOFIX-systemet fjerner behovet for å bruke bilbelte for å feste barnesetet til baksetene.

ISOFIX-festepunkter er metallstenger bygget inn i bilen. Det er to lave festepunkter for hver ISOFIX setestilling som passer for et barnesete med lave fester.

Hvis du vil bruke ISOFIX-systemet i bilen din, må du ha et barnesete med ISOFIX-fester.

Barneseteprodusenten gir deg instruksjoner om hvordan du bruker barnesetet med festene for Isofix-festepunktene.

ISOFIX-ankere er montert for venstre og høyre ytre seteposisjoner bak. Plasseringen vises på illustrasjonen.

Advarsel

Ikke forsøk å installere et barnesete ved hjelp av ISOFIX-festene i det midtre baksetet. Det er ingen Isofix-festepunkter for dette setet. Hvis du bruker de ytterste festepunktene til montering av barnesetet på det midtre baksetet, kan det skade festepunktene.

Type A
Type B

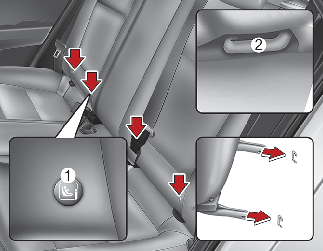

ISOFIX-festepunkter er plassert mellom seteryggen og seteputen på venstre og høyre sete i baksetet, vist med symboler.

* (1): Anvisning for ISOFIX-festepunkter (type A – , type B – )

(2): ISOFIX-festepunkt

Feste av et barnesete med ISOFIX-system

Når du skal montere et i-Size eller ISOFIX-kompatibelt barnesetesystem på en av de bakre ytre seteposisjonene:

  1. Flytt sikkerhetsbeltets spenne bort fra ISOFIX-forankringspunktene.

  2. Flytt eventuelle andre gjenstander unna festene hvis de kan hindre en sikker forbindelse mellom barnesetet og ISOFIX-festene.

  3. Plasser barnesetet på bilsetet, fest deretter setet til Isofix-festene i henhold til instruksjonene gitt av barneseteprodusenten.

  4. Følg instruksjonene fra barneseteprodusenten for riktig montering og tilkobling av ISOFIX-festene på barnesetet til Isofix-festene.

Advarsel

Ta følgende forholdsregler når du bruker ISOFIX-systemet:

  • Les, og følg monteringsinstruksjonene som følger med barnesetesystemet ditt.

  • For å hindre at barnet når fram til og tar tak i et bilbelte som ikke er trukket inn, spennes alle ubrukte bakre sikkerhetsbelter fast, og trekk bilbeltene bak barnet. Barn kan bli kvalt hvis et skulderbeltet blir viklet rundt halsen og sikkerhetsbeltet strammes.

  • Fest ALDRI mer enn ett barnesete til et enkelt festepunkt. Dette kan føre til at forankringen eller festet løsner eller går i stykker.

  • La alltid ISOFIX-systemet inspiseres av forhandleren etter en ulykke. En ulykke kan skade ISOFIX-systemet, og det kan skje at barnesetesystemet ikke lenger gir ordentlig sikkerhet.

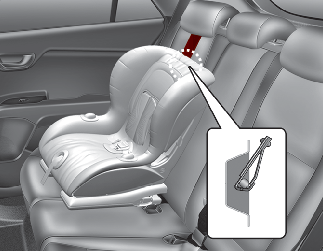

Montering av et barnesete med øvre festepunkter

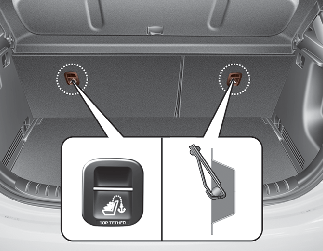

Barnesetes toppfesteanker er plassert på baksiden av de bakre seteryggene.

  1. Legg barnesetets toppfestestropp over seteryggen. Følg instruksjonene til barneseteprodusenten ved plassering av toppfestestroppen.

  2. Koble toppfestestroppen til toppfestepunktet, stram toppfestestroppen i henhold til instruksjonene fra barneseteprodusenten for å feste barnesetet godt til setet.

Advarsel

Ta følgende forholdsregler når du monterer toppfestet:

  • Les, og følg monteringsinstruksjonene som følger med barnesetesystemet ditt.

  • Fest ALDRI mer enn ett barnesete til et enkelt ISOFIX-toppfestepunkt. Det kan føre til at festepunktet eller festet løsner eller ryker.

  • Ikke feste toppfestet til noe annet enn riktig toppfestepunkt. Det kan være det ikke fungerer skikkelig hvis det er festet til noe annet.

  • Festepunkter til barnesikringsutstyr er kun laget for å tåle belastning som oppstår når barnesetene er montert på riktig måte.

    Festepunktene skal aldri brukes til sikkerhetsbelter eller sikringsutstyr for voksne passasjerer, eller til å feste gjenstander eller utstyr til bilen.

Egnethet for hver seteposisjon for beltebaserte og ISOFIX barneseter (CRS) i henhold til FN-forskrifter (Informasjon for bruk av brukere av bilen og CRS-produsenter)

  • Ja: Egner seg for montering av barnesete i den angitte kategorien

  • Nei: Ikke egnet for tilpasning av den utpekte kategorien CRS

  • “-” : Ikke aktuelt

  • Tabellen er basert på en venstrestyrt bil. Med unntak av passasjersetet foran er tabellen gyldig for en høyrestyrt bil. For passasjersetet foran i en høyrestyrt bil kan du bruke informasjonen for seteposisjon nr. 2.

Kategorier av barneseter

Seteposisjoner

Bemerkninger

1

2

3

4

5

Kollisjonspute PÅ

Kollisjonspute AV

Beltebasert barnesete i "Universal"-kategorien*1

-

Nei

Ja F, R

Ja F, R

Ja*2 F, R

Ja F, R

F: Forovervendt

R: Bakovervendt

i-Size-barnesete

ISOFIX CRF : F2, F2X, R1, R2

-

Nei

Nei

Ja*3 F, R

Nei

Ja* F, R

Barnevognbag (sidevendt ISOFIX-barnesete)

ISOFIX CRF: L1, L2

-

Nei

Nei

Nei

Nei

Nei

ISOFIX-barnesete for spedbarn* (*: ISOFIX baby CRS)

ISOFIX CRF : R1

-

Nei

Nei

Ja B

Nei

Ja B

ISOFIX-barnesete for småbarn - lite

ISOFIX CRF : F2,F2X, R2,R2X

-

Nei

Nei

Ja* F, R

Nei

Ja* F, R

ISOFIX-barenesete for småbarn – stort* (* : ikke beltestoler)

ISOFIX CRF: F3, R3

-

Nei

Nei

Ja* F, R

Nei

Ja* F, R

Beltestol – redusert bredde

ISO CRF : B2

-

Nei

Nei

Ja*

Nei

Ja*

Beltestol – full bredde

ISO CRF : B3

-

Nei

Nei

Ja*

Nei

Ja*
*1Beltebasert barnesete i "Universal"-kategorien gjelder for alle grupper.
*2Seteposisjonen (nr. 5) egner seg ikke for montering av et barnesete med støttebein.
*3For montering av barnesetesystem (CRS) i størrelsen R2, R3, B2, B3.

– Førersete: Flytt førersetet til midtre posisjon og juster høyden på setet til høyeste posisjon.

– Passasjersetet foran: Flytt passasjersetet til fremste posisjon.

※ Sett aldri et bakovervendt barnesete i passasjersetet foran, med mindre kollisjonsputen på passasjersiden er deaktivert.

※ For delvis universelle eller bilspesifikke barneseter (ISOFIX eller barneseter med belte), se listen over biler i håndboken for barnesetet.

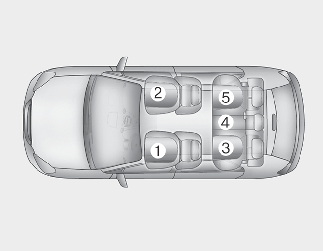

Setenummer

Posisjon i bilen

1

Venstre sete foran

2

Høyre foran

3

Venstre sete på 2. rad

4

Midtre sete på 2. rad

5

Høyre sete på 2. rad

Feste av barnesete med hoftebelte/skulderbelte

Når du ikke bruker ISOFIX-systemet, må alle barneseter festes til et baksete med hoftedelen av et 3-punkts sikkerhetsbelte.

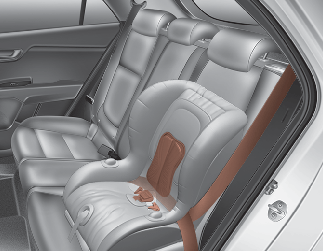

Montering av barnesete med hoftebelte/skulderbelte

Slik monterer du et barnesete i baksetet:

  1. Plasser barnesetesystemet på baksetet og legg 3-punktsbeltet rundt eller gjennom barnesetesystemet, følg fabrikantens instruksjoner.

    Pass på at bilbeltet ikke er vridd.

  2. Fest beltelåsen i spennen. Lytt etter en hørbar klikkelyd. Plasser utløserknappen, slik at den er lett å få tilgang til i tilfelle en nødsituasjon.

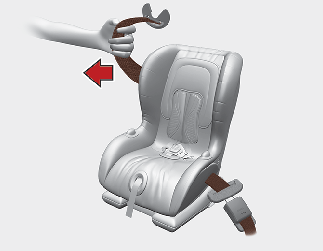

  3. Fjern så mye slakk fra beltet som mulig ved å trykke bilsetet ned mens du mater skulderbeltet tilbake i rullen.

  4. Dytt og dra i barnesetet for å sjekke at bilbeltet holder det godt på plass.

Hvis barneseteprodusenten anbefaler bruk av et toppfeste med hofte-/skulderbelte, kan du se Flere detaljer.

For å fjerne barnesetet trykker du på utløserknappen på spennen og drar 3-punkts sikkerhetsbeltet ut av barnesetet og lar beltet trekkes helt inn.

Egnethet for hver sittestilling for kategorien "universell" barnesikringsutstyr i henhold til ECE-forskriftene (for Europa)

Bruke barnesikringsutstyr som er offisielt godkjent og passer for dine barn. Ved bruk av barnesikringsutstyr, se tabellen nedenfor.

Vektgruppe

Seteposisjon

Forsetepassasjer, ytterst

Andre rad

Aktivert kollisjonspute

Deaktivert kollisjonspute

Ytterst til venstre

Midtre sete (TREPUNKTSBELTE)

Ytterst til høyre

Gruppe 0 (0-9 måneder)

opptil 10 kg

X

U

U

U*

U

Gruppe 0 + (0-2 år)

opptil 13 kg

X

U

U

U*

U

Gruppe I (9 måneder - 4 år)

9 til 18 kg

X

U

U

U*

U

Gruppe II (15 til 25 kg)

15 til 25 kg

UF

U

U

U*

U

Gruppe III (22 til 36 kg)

22 til 36 kg

UF

U

U

U*

U

U = egnet for barneseter i kategorien "universell" som er godkjent for bruk i denne vektgruppen

U* = Seteposisjon som ikke egner seg for å feste et barnesete med støttebein

UF = egnet for forovervendte barneseter i kategorien "universell" som er godkjent for bruk i denne vektgruppen

L = egnet for spesielle barneseter som står oppført på den vedlagte listen Disse barnesetene kan tilhøre kategoriene "spesielt kjøretøy", "begrenset" eller "semi-universell".

B = innebygd barnesete som er godkjent for denne vektgruppen

X = seteposisjonen er ikke egnet for barn i denne vektgruppen

i-Size-barneseter i henhold til ECE-forskriftene

Vektgruppe

Seteposisjon

Forsetepassasjer, ytterst

Andre rad

Ytterst til venstre

Midten

Ytterst til høyre

i-size-barneseter

X

i-U

X

i-U

i-U = egnet for i-Size "universelle" barneseter som vender forover og bakover

X = seteposisjonen er ikke egnet for i-Size-barneseter

Anbefalte barneseter – i Europa

Vektgruppe

Navn

Produsent

Festemåte

ECE-R44 godkjenningsnr.

Gruppe 0-1

Baby Safe Plus

Britax Römer

Bakovervendt med ISOFIX-base

E1 04301146

Gruppe 1

Duo Plus

Britax Römer

Forovervendt med ISOFIX og toppfeste

E1 04301133

Gruppe 2

KidFix II XP

Britax Römer

Forovervendt med ISOFIX og bilbelte

E1 04301323

Gruppe 3

Junior III

Graco

Forovervendt med bilbelte

E11 03.44.164E11 03.44.165

* Graco Junior III brukes uten bakstøtte

Informasjon om produsenten av barnesikringsutstyr

Britax Römer http://www.britax.com

Graco http://www.gracobaby.com
