Innstilling av frontlys og tåkelys foran (for Europa)
Innstilling av frontlys
-
Pump opp dekkene til angitt trykk og fjern eventuell last fra bilen, unntatt skrutrekker, reservehjul og verktøy.
-
Bilen bør stå på jevnt underlag.
-
Tegn opp vannrette linjer (vannrette linjer som går gjennom midten av hver frontlykt) og en loddrett linje (loddrett linje som går gjennom midten av frontlyktene) på skjermen.
-
Med frontlykt og batteri i normal tilstand justerer du frontlyktene slik at den lyseste delen faller på de loddrette og vannrette linjene.
-

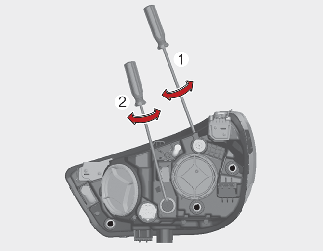

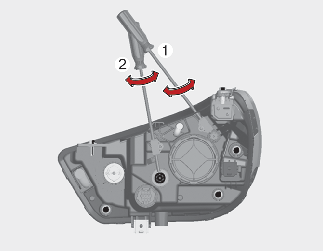

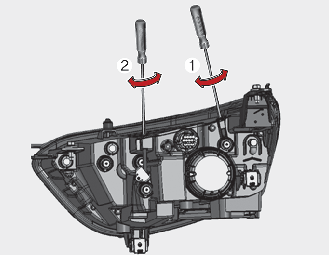

Du beveger nær- og fjernlyset til venstre og høyre ved å vri skrutrekkeren (1) med klokken eller mot klokken. Du beveger nær- og fjernlyset opp og ned ved å vri skrutrekkeren (2) med klokken eller mot klokken.
Innstilling av tåkelys foran
Tåkelyset foran kan stilles inn på samme måte som hovedlyset.
Med frontlykt og batteri i normal tilstand justerer du fremre tåkelys.

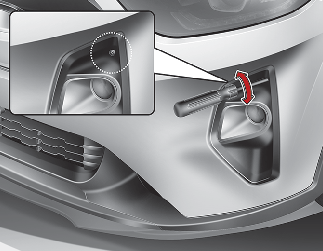

Du beveger fremre tåkelys opp eller ned ved å vri skrutrekkeren med klokken eller mot klokken.

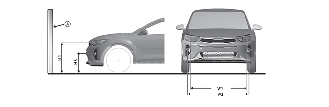

Siktepunkt
* A : Skjerm
Hovedlys
|
bilens tilstand |
Frontlys (MFR-type) |
Frontlyslampe (BI-FUNKSJONSTYPE) |
||
|---|---|---|---|---|
|
Bakkeklaring |
Avstand mellom lykter |
Bakkeklaring |
Avstand mellom lykter |
|
|
Nær-/fjernlys |
Nær-/fjernlys |
Nær-/fjernlys |
Nær-/fjernlys |
|
|
H1 |
W1 |
H1' |
W1' |
|
|
Uten fører / [mm (in)] |
757 (29,8) |
1259 (49,6) |
760 (29,9) |
1250 (49,2) |
|
Med fører / [mm (in)] |
747 (29,4) |
1259 (49,6) |
750 (29,5) |
1250 (49,2) |
|
bilens tilstand |
Frontlys (LED-type) |
|||
|---|---|---|---|---|
|
Bakkeklaring |
Avstand mellom lykter |
|||
|
Nærlys |
Fjernlys |
Nærlys |
Fjernlys |
|
|
H1” |
H2” |
W1” |
W2” |
|
|
Uten fører / [mm (in)] |
756 (29,8) |
740 (29,1) |
1378 (54,3) |
1112 (43,8) |
|
Med fører / [mm (in)] |
751 (29,6) |
735 (28,9) |
1378 (54,3) |
1112 (43,8) |
Tåkelys foran
|
Bilens tilstand |
Tåkelys foran (lyspæretype) |
|
|---|---|---|
|
Bakkeklaring |
Avstand mellom lykter |
|
|
H3 |
W3 |
|
|
Uten fører / [mm (in)] |
493 (19,4) |
1431 (56,3) |
|
Med fører / [mm (in)] |
483 (19,0) |
1431 (56,3) |
-

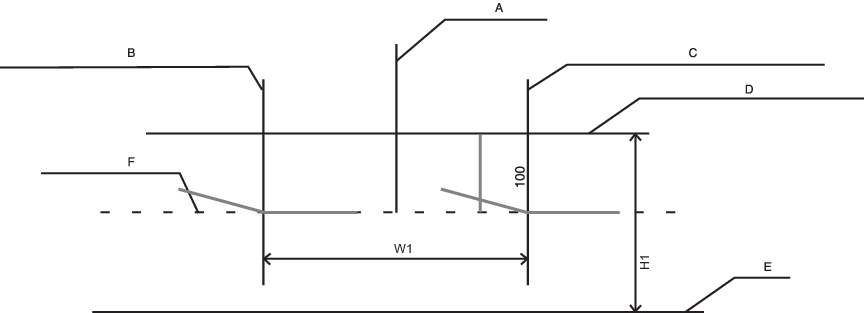

Slå på nærlyset uten at føreren er i bilen.
-
Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.
-
Når du stiller inn nærlyset, bør det justeres vertikalt etter at det er justert horisontalt.
-
Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.
A: Bilens akse
B: Vertikal linje for pærens midtpunkt i venstre frontlys
C: Vertikal linje for pærens midtpunkt i høyre frontlys
D: Horisontal linje for pærenes midtpunkt i frontlysene
E: Bakke
F: Avskjæringslinje
-
Slå på nærlyset uten at føreren er i bilen.
-
Skjæringslinjen skal projiseres i skjæringslinjen som vist i illustrasjonen.
-
Når du stiller inn nærlyset, bør det justeres vertikalt etter at det er justert horisontalt.
-
Hvis hovedlyset er utstyrt med en høydejusteringsenhet, skal bryteren for høydejusteringsenheten justeres med 0 posisjoner.
A: Bilens akse
B: Vertikal linje for pærens midtpunkt i venstre frontlys
C: Vertikal linje for pærens midtpunkt i høyre frontlys
D: Horisontal linje for pærenes midtpunkt i frontlysene
E: Bakke
F: Avskjæringslinje
-
Slå på tåkelys på uten at føreren er i bilen.
-
Grenselinjen mellom lys og mørke skal være innen det godkjente området (sjattert felt).
A: Bilens akse
B: Vertikal linje for pærens midtpunkt i venstre tåkelys
C: Vertikal linje for pærens midtpunkt i høyre tåkelys
D: Horisontal linje for pærenes midtpunkt i tåkelysene
E: Bakke
F: Avskjæringslinje
G: Øvre grense
