Descriere tablou de siguranțe/relee
În capacele tabloului de siguranțe/relee puteți găsi eticheta pentru siguranțe/relee care descrise numele și capacitatea siguranțelor/releelor.
Este posibil ca nu toate descrierile tablourilor de siguranțe din acest manual să se aplice pentru vehiculul dvs. Acestea sunt corecte la momentul tipăririi. Atunci când inspectați tabloul de siguranțe din vehiculul dvs., consultați eticheta tabloului de siguranțe.

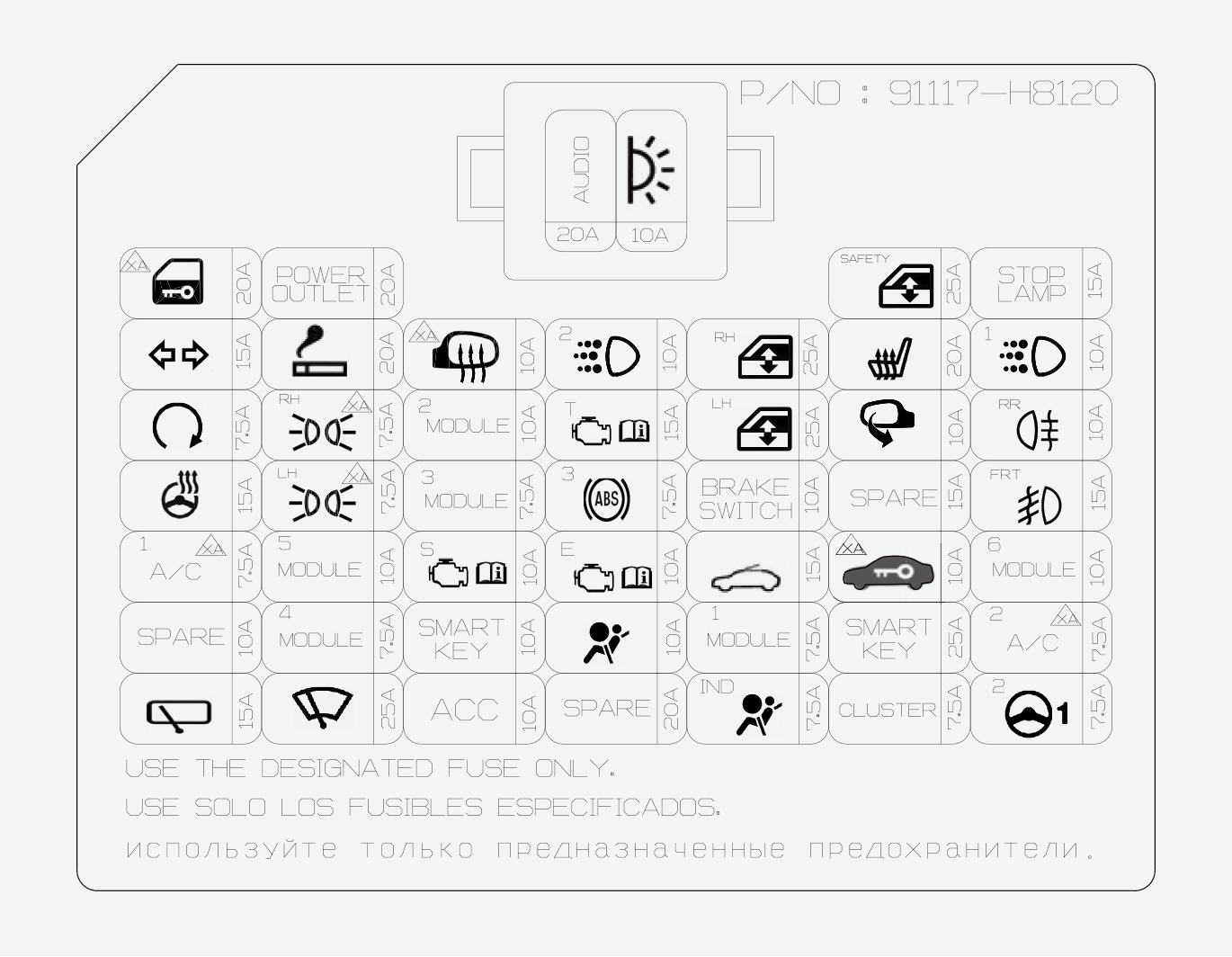

Tablou de siguranțe pe partea șoferului
|
Simbol |
Putere siguranță |
Circuit protejat |
|---|---|---|
|
|
20 A |
Releu deblocare portbagaj, releu blocare definitivă, releu blocare/deblocare portiere |
|
|
20 A |
Priză de curent |
|
|
25 A |
Modul geam electric de siguranță șofer |
|
|
15 A |
Modul electronic lumină stop |
|
|
15 A |
BCM (Modul de control caroserie), unitate SLM |
|
|
20 A |
Brichetă |
|
|
10 A |
Oglindă laterală electrică șofer, oglindă laterală electrică pasager, Modul control aer condiționat, ECM (Modul control motor)/PCM (Modul control tren de rulare) |
|
|
10 A |
BCM (Modul de control caroserie) |
|
|
25 A |
Comutator principal geam electric, comutator geam electric pasager (LHD) |
|
|
20 A |
Modul control încălzire scaun față |
|
|
10 A |
Releu DRL (lumini de zi) |
|
|
7,5 A |
ECM (Modul de control motor), Bloc de derivații compartiment motor (releu de pornire), Comutator ambreiaj și blocare contact, Comutator gamă transmisie, Releu de alarmă antifurt, Modul de control Smart Key |
|
|
7,5 A |
Mâner dreapta far, Mâner dreapta lampă plăcuță de înmatriculare, Mâner dreapta lampă combinată spate (IN/OUT), ILL (+) |
|
|
10 A |
BCM (Modul de control caroserie), Comutator protecție bord, Comutator consolă față, Radar față, Unitate de asistență pentru păstrarea benzii (Linie), Mâner stânga/mâner dreapta unitate de avertizare coliziune punct mort |
|
|
15 A |
Bloc de derivații compartiment motor (Comutator lampă de marșarier), Comutator gamă transmisie, Comutator Mod Sport, TCM (Modul de control transmisie), Senzor de ambreiaj, Senzor de viteză, Comutator lampă stop, Modul ambreiaj electronic |
|
|
25 A |
Comutator principal geam electric, comutator geam electric pasager (RHD) |
|
|
10 A |
Comutator oglindă electrică exterioară |
|
|
10 A |
Releu lumină ceață spate |
|
|
15 A |
Arc ceas |
|
|
7,5 A |
Mâner stânga far, Mâner stânga lampă plăcuță de înmatriculare, mâner stânga lampă combinată spate (IN/OUT) |
|
|
7,5 A |
Modul control încălzire scaun față, Audio, Audio/Video și unitate cap de navigație, mâner stânga/mâner dreapta actuator dispozitiv reglare faruri, mâner stânga/mâner dreapta faruri, modul control aer condiționat, oglindă electro-cromică, comutator bord, convertizor c.c.-c.c., arc ceas, indicator schimbător transmisie automată |
|
|
7,5 A |
Conector Data Link, Modul de control ABS/ESC (control electronic al stabilității) |
|
|
10 A |
Modul de control Smart Key, Comutator lampă stop |
|
|
15 A |
Roată de rezervă |
|
|
15 A |
Releu lumină ceață față |
|
|
7,5 A |
Bloc de derivații compartiment motor (releu ventilator aer condiționat), Bloc de derivații benzină (releu încălzitor PTC), Modul de control aer condiționat |
|
|
10 A |
Bloc de derivații compartiment motor (releu coborâre far, releu ridicare far), Modul de control încălzitor scaun față, BCM (Modul de control caroserie) |
|
|
10 A |
Dispozitiv de acționare CVVD (Durata variabilă continuă a supapei) |
|
|
10 A |
ECM (Modul control motor)/PCM (Modul control tren de rulare) |
|
|
15 A |
Motor trapă |
|
|
10 A |
Modul sistem de imobilizare |
|
|
10 A |
Interblocare contact, Comutator panou central, Conector Data Link |
|
|
10 A |
Roată de rezervă |
|
|
7,5 A |
Unitate SLM, BCM (Modul de control caroserie), Modul de control Smart Key |
|
|
10 A |
Modul de control Smart Key, Modul imobilizator, Modul de control BSA |
|
|
10 A |
Modul control SRS (Sistem suplimentar de siguranță) |
|
|
7,5 A |
BCM (Modul de control caroserie), unitate SLM |
|
|
25 A |
Modul de control Smart Key |
|
|
7,5 A |
Modul de control aer condiționat |
|
|
15 A |
Comutator multifuncțional, Motor ștergător spate, Releu ștergător spate |
|
|
25 A |
Comutator multifuncțional, Motor ștergător, Bloc de derivații compartiment motor (Releu coborâre ștergător) |
|
|
10 A |
Releu priză de curent, BCM (Modul de control caroserie), Unitate SLM, Audio, Audio/Video și unitate cap de navigație, Convertizor c.c.-c.c., Conector încărcare USB, Comutator oglindă electrică exterioară, Modul de control Smart Key |
|
|
20 A |
Roată de rezervă |
|
|
7,5 A |
Panou de instrumente |
|
|
7,5 A |
Panou de instrumente |
|
|
7,5 A |
Unitate MDPS (Motor Driven Power Steering) |
|
|
20 A |
Convertizor c.c.-c.c., Audio, Audio/Video și unitate cap de navigație |
|
|
10 A |
Releu plafonieră, Modul de control aer condiționat, Senzor foto și lumină automată, BCM (Modul de control caroserie), Panou de instrumente, Senzor de ploaie, Unitate SLM, Lampă torpedou, Lampă portbagaj, Plafonieră, Lampă consolă suspendată, Mâner stânga/mâner dreapta lumină oglindă integrată în parasolar față |
Tablou de siguranțe din compartimentul motorului
|
Simbol |
Putere siguranță |
Circuit protejat |
|---|---|---|
|
|
80 A |
Unitate MDPS (Motor Driven Power Steering) |
|
|
150 A |
Siguranță - ABS 1, ABS 2, VENTILATOR, DEZABURIRE SPATE |
|
|
10 A |
Releu coborâre ștergător, Motor ștergător față, Comutator multifuncțional |
|
|
15 A |
ECM (Modul control motor) |
|
|
15 A |
Electrovalvă control purjare, Supapă de control ulei #1/#2, Senzor oxigen (Sus/Jos) |
|
|
10 A |
Releu aer condiționat, Bloc de derivații secundar (releu 2 ventilator răcire), Electrovalvă de control RCV, Supapă pompă de ulei variabilă |
|
|
15 A |
Releu pompă combustibil |
|
|
10 A |
Mâner dreapta far |
|
|
10 A |
Mâner stânga far |
|
|
10 A |
[Cu Mild HEV] Ventilator de răcire BSA |
|
|
10 A |
[Cu Mild HEV] Modul de control BSA |
|
|
10 A |
[Cu Mild HEV] Demaror hibrid și motor generator |
|
|
15 A |
ECM (Modul control motor) |
|
|
15 A |
ECM (Modul control motor) |
|
|
20 A |
Bobină de aprindere #1, #2, #3 |
|
|
10 A |
Comutator lumină marșarier |
|
|
15 A |
ECM (Modul control motor) |
|
|
40 A |
Modul control ABS/ESC (control electronic al stabilității) |
|
|
40 A |
Modul control ABS/ESC (control electronic al stabilității) |
|
|
40 A |
Releu ventilator A/C |
|
|
40 A |
Bloc de derivații panou de instrumente (Releu dezaburitor spate) |
|
|
40 A |
Bloc de derivații panou de instrumente (Siguranță - LAMPĂ STOP, DRL 2, DRL 1, DEZABURIRE SPATE, DEZABURIRE FAȚĂ, MODUL 6, AUDIO, PLAFONIERĂ) |
|
|
50 A |
Bloc de derivații panou de instrumente (Siguranță - GEAM SECURIZAT, P/GEAM DREAPTA, S/ÎNCĂLZITOR, P/GEAM STÂNGA, OGLINDĂ PLIABILĂ, COMUTATOR DE FRÂNĂ, TRAPĂ, IMOBILIZATOR, SMART KEY, Releu geam electric) |
|
|
40 A |
Contact, Cutie relee PDM (releu IG 2), Releu de pornire |
|
|
60 A |
Bloc de derivații secundar (releu 2 ventilator de răcire) |
|
|
40 A |
TCM (Modul control transmisie) |
|
|
40 A |
[Cu ambreiaj cu cablu] Modul ambreiaj electronic |
|
|
40 A |
TCM (Modul control transmisie) |
|
|
40 A |
Bloc de derivații panou de instrumente (Siguranță - ÎNCUIETOARE PORTIERĂ, LUMINĂ SEMNALIZARE, Releu lumină poziție spate)[Cu Mild HEV] Releu principal, Releu claxon |
|
|
40 A |
Contact, Cutie relee PDM (releu IG1, releu ACC) |
|
|
40 A |
Bloc de derivații panou de instrumente (Releu priză electrică) |
|
|
10 A |
Releu aer condiționat |
|
|
20 A |
TCM (Modul control transmisie) |
|
|
20 A |
Releu coborâre far |
|
|
20 A |
Releu ridicare far |
|
|
20 A |
Releu pompă combustibil |
|
|
15 A |
Releu claxon antifurt, Releu claxon |
|
|
15 A |
[Cu ambreiaj cu cablu] Modul ambreiaj electronic |
|
|
10 A |
Senzor baterie |
|
|
30 A |
ENG E9, ENG E8, Releu principal |
|
|
40 A |
Dispozitiv de acționare CVVD (Durata variabilă continuă a supapei) |
|
|
40 A |
Actuator treaptă inteligent |
|
Simbol |
Nume releu |
Tip |
|---|---|---|
|
|
Releu claxon alarmă antifurt |
MICRO |
|
|
Releu ridicare ștergător |
MICRO |
|
|
Releu coborâre far |
MICRO |
|
|
Releu coborâre ștergător |
MICRO |
|
|
Releu ridicare far |
MICRO |
|
|
Releu ventilator răcire 1 |
MICRO |
|
|
Releu aer condiționat |
MICRO |
|
|
Releu pompă combustibil |
MICRO |
|
|
Releu start |
MICRO |
|
|
Releu ventilator răcire 2 |
MICRO |
|
|
Releu principal |
MINI |
|
|
Releu claxon |
MICRO |
|
|
Releu suflantă aer condiționat |
MICRO |
|
Simbol |
Putere siguranță |
Circuit protejat |
|---|---|---|
|
|
80 A |
Unitate MDPS (Motor Driven Power Steering) |
|
|
150 A |
Siguranță - ABS 1, ABS 2, VENTILATOR, DEZABURIRE SPATE |
|
|
10 A |
Releu coborâre ștergător, Motor ștergător față, Comutator multifuncțional |
|
|
15 A |
ECM (Modul control motor) |
|
|
15 A |
Electrovalvă control purjare, Supapă de control ulei #1/#2, Senzor oxigen (Sus/Jos) |
|
|
10 A |
Releu 1 ventilator de răcire, Releu aer condiționat, Mâner dreapta senzor roată față, Bloc de derivații secundar (releu 2 ventilator răcire) |
|
|
15 A |
Releu pompă combustibil, Injector #1, #2, #3, #4 |
|
|
10 A |
Mâner dreapta far |
|
|
10 A |
Mâner stânga far |
|
|
15 A |
ECM (Modul control motor) |
|
|
15 A |
ECM (Modul control motor) |
|
|
20 A |
Bobină de aprindere #1, #2, #3, #4 |
|
|
10 A |
Comutator lumină marșarier |
|
|
15 A |
ECM (Modul control motor) |
|
|
40 A |
ABS (Sistem de frânare antiblocare)/Modul de control ESC (Control electronic de stabilitate) |
|
|
40 A |
ABS (Sistem de frânare antiblocare)/Modul de control ESC (Control electronic de stabilitate) |
|
|
40 A |
Releu suflantă aer condiționat |
|
|
40 A |
Bloc de derivații panou de instrumente (Releu dezaburitor spate) |
|
|
40 A |
Bloc de derivații panou de instrumente (Siguranță - LAMPĂ STOP, DRL 2, DRL 1, DEZABURIRE SPATE, DEZABURIRE FAȚĂ, MODUL 6, AUDIO, PLAFONIERĂ) |
|
|
50 A |
Bloc de derivații panou de instrumente (Siguranță - GEAM SECURIZAT, P/GEAM DREAPTA, S/ÎNCĂLZITOR, P/GEAM STÂNGA, OGLINDĂ PLIABILĂ, COMUTATOR DE FRÂNĂ, TRAPĂ, IMOBILIZATOR, SMART KEY, Releu geam electric) |
|
|
40 A |
Contact, Cutie cu relee PDM (Module distribuție energie) (Releu IG2), Releu start |
|
|
40 A |
Releu 1 ventilator de răcire, Bloc de derivații secundar (Releu 2 ventilator de răcire) |
|
|
40 A |
Bloc de derivații panou de instrumente (Siguranță - ÎNCUIETOARE PORTIERĂ, LUMINĂ SEMNALIZARE, Releu lumină poziție spate) |
|
|
40 A |
Contact, Cutie cu relee PDM (Module distribuție energie) (Releu IG1, Releu ACC) |
|
|
40 A |
Bloc de derivații panou de instrumente (Releu priză electrică) |
|
|
10 A |
Releu aer condiționat |
|
|
20 A |
Releu coborâre far |
|
|
20 A |
Releu ridicare far |
|
|
20 A |
Releu pompă combustibil |
|
|
15 A |
Releu claxon antifurt, Releu claxon |
|
|
10 A |
Senzor baterie |
|
|
30 A |
ENG E9, ENG E8, Releu principal |
|
Simbol |
Nume releu |
Tip |
|---|---|---|
|
|
Releu claxon alarmă antifurt |
MICRO |
|
|
Releu ridicare ștergător |
MICRO |
|
|
Releu coborâre far |
MICRO |
|
|
Releu coborâre ștergător |
MICRO |
|
|
Releu ridicare far |
MICRO |
|
|
Releu ventilator răcire 1 |
MICRO |
|
|
Releu aer condiționat |
MICRO |
|
|
Releu pompă combustibil |
MICRO |
|
|
Releu start |
MICRO |
|
|
Releu ventilator răcire 2 |
MICRO |
|
|
Releu principal |
MINI |
|
|
Releu claxon |
MICRO |
|
|
Releu suflantă aer condiționat |
MICRO |
|
Simbol |
Putere siguranță |
Circuit protejat |
|---|---|---|
|
|
80 A |
Unitate MDPS (Motor Driven Power Steering) |
|
|
150 A |
Siguranță - ABS 1, ABS 2, VENTILATOR, DEZABURIRE SPATE |
|
|
10 A |
Releu coborâre ștergător, Motor ștergător față, Comutator multifuncțional |
|
|
15 A |
Electrovalvă de control purjare, Supapă de control ulei #1/#2, Supapă de oprire lichid de răcire motor, Releu aer condiționat, Electrovalvă admisie variabilă, ECM (Modul de control motor)/PCM (Modul de control tren de rulare) |
|
|
10 A |
Releu 1 ventilator de răcire, Senzor de oxigen (Sus/Jos), Supapă de oprire lichid de răcire motor, Mâner dreapta senzor roată față, Bloc de derivații secundar (Releu 2 ventilator de răcire), Electrovalvă admisie variabilă |
|
|
15 A |
Releu pompă de combustibil, Injector #1, #2, #3, #4, ECM (Modul de control motor), PCM (Modul de control tren de rulare), Supapă de control ulei #1/#2, Electrovalvă de control purjare |
|
|
10 A |
Mâner dreapta far |
|
|
10 A |
Mâner stânga far |
|
|
20 A |
Bobină de aprindere #1, #2, #3, #4, Condensator |
|
|
10 A |
Comutator lumină marșarier |
|
|
40 A |
ABS (Sistem de frânare antiblocare)/Modul de control ESC (Control electronic de stabilitate) |
|
|
40 A |
ABS (Sistem de frânare antiblocare)/Modul de control ESC (Control electronic de stabilitate) |
|
|
40 A |
Releu suflantă aer condiționat |
|
|
40 A |
Bloc de derivații panou de instrumente (Releu dezaburitor spate) |
|
|
40 A |
Bloc de derivații panou de instrumente (Siguranță - LAMPĂ STOP, DRL 2, DRL 1, DEZABURIRE SPATE, DEZABURIRE FAȚĂ, MODUL 6, AUDIO, PLAFONIERĂ) |
|
|
50 A |
Bloc de derivații panou de instrumente (Siguranță - GEAM SECURIZAT, P/GEAM DREAPTA, S/ÎNCĂLZITOR, P/GEAM STÂNGA, OGLINDĂ PLIABILĂ, COMUTATOR DE FRÂNĂ, TRAPĂ, IMOBILIZATOR, SMART KEY, Releu geam electric) |
|
|
40 A |
Contact, Cutie cu relee PDM (Module distribuție energie) (Releu IG 2), Releu start |
|
|
40 A |
Releu 1 ventilator de răcire, Bloc de derivații secundar (Releu 2 ventilator de răcire) |
|
|
40 A |
Bloc de derivații panou de instrumente (Siguranță - ÎNCUIETOARE PORTIERĂ, LUMINĂ SEMNALIZARE, Releu lumină poziție spate) |
|
|
40 A |
Contact, Cutie cu relee PDM (Module distribuție energie) (Releu IG1, Releu ACC) |
|
|
40 A |
Bloc de derivații panou de instrumente (Releu priză electrică) |
|
|
10 A |
Releu aer condiționat |
|
|
20 A |
PCM (Modul control tren de rulare) |
|
|
20 A |
Releu coborâre far |
|
|
20 A |
Releu ridicare far |
|
|
20 A |
Releu pompă combustibil |
|
|
15 A |
Releu claxon antifurt, Releu claxon |
|
|
15 A |
ECM (Modul control motor)/PCM (Modul control tren de rulare) |
|
|
10 A |
Senzor baterie |
|
|
30 A |
Releu principal |
|
Simbol |
Nume releu |
Tip |
|---|---|---|
|
|
Releu claxon alarmă antifurt |
MICRO |
|
|
Releu ridicare ștergător |
MICRO |
|
|
Releu coborâre far |
MICRO |
|
|
Releu coborâre ștergător |
MICRO |
|
|
Releu ridicare far |
MICRO |
|
|
Releu ventilator răcire 1 |
MICRO |
|
|
Releu aer condiționat |
MICRO |
|
|
Releu pompă combustibil |
MICRO |
|
|
Releu start |
MICRO |
|
|
Releu ventilator răcire 2 |
MICRO |
|
|
Releu principal |
MINI |
|
|
Releu claxon |
MICRO |
|
|
Releu suflantă aer condiționat |
MICRO |
Panou de siguranțe compartiment motor (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi 48V HEV PTC doar încălzitor)
