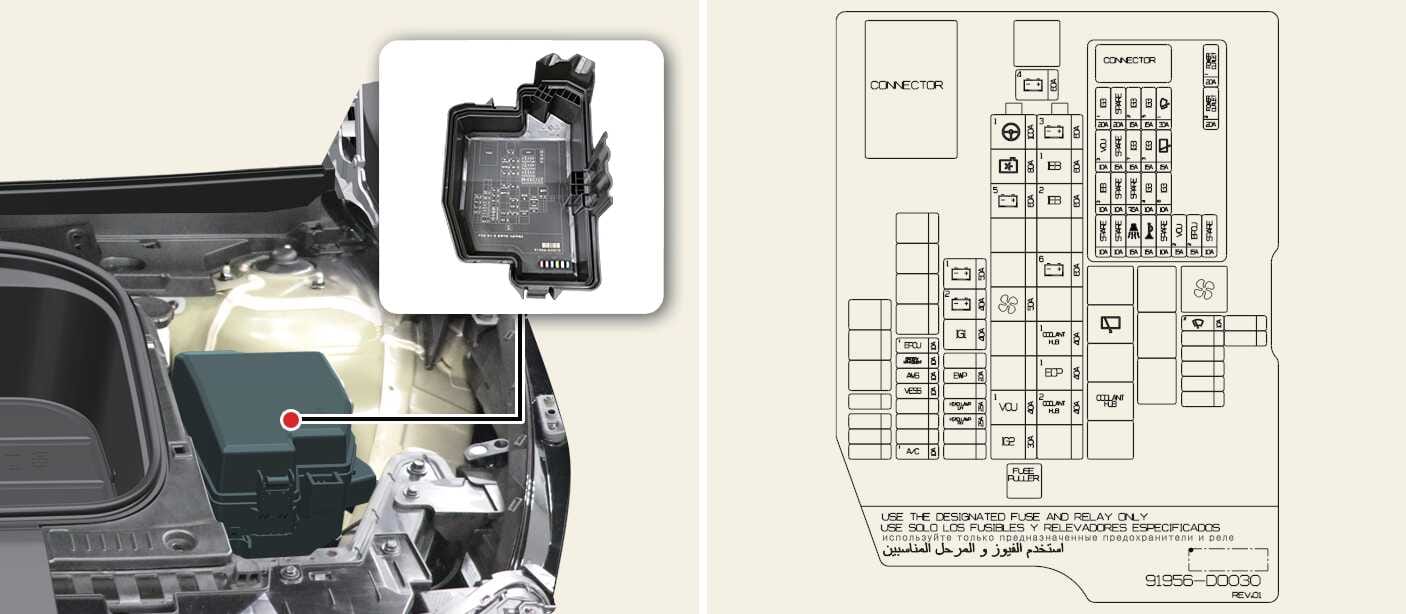

Pojistkový panel v motorovém prostoru
Obvod (svorkovnice P/R)
|
Označení pojistky |
Symbol |
Hodnota pojistky |
Chráněný okruh |
|
|---|---|---|---|---|
|
MULTI FUSE-1 |
LDC |
|
180A |
Svorkovnice P/R (pojistka: P/OUTLET1, T/GATE, EOP1, EOP2) |
|
MDPS1 |
|
100A |
Jednotka MDPS MDPS je totéž jako EPS (Elektrický posilovač řízení). |
|
|
MULTI FUSE-3 |
B+5 |
|
60A |
Svorkovnice PCB (hlavní relé IG3, pojistky: WIPER1, EPCU1, B/ALARM, HORN, VCU2) |
|
B+3 |
|
60A |
Svorkovnice ICU (pojistka: CHILD LOCK, AFCU, TAILGATE OPEN, EPCU 3, MODULE8, S/HEATER FRT, SUNROOF1, P/WINDOW LH, AMP, P/WINDOW RH, P/SEAT DRV, P/SEAT PASS, S/HEATER RR) |
|
|
B+2 |
|
60A |
Svorkovnice ICU (IPS1, PS6, IPS8, IPS9, IPS10) |
|
|
B+1 |
|
50A |
Svorkovnice ICU (IPS2, IPS3, IPS5, IPS7, IPS13) |
|
|
IEB1 |
|
60A |
Jednotka IEB |
|
|
IEB2 |
|
60A |
Jednotka IEB |
|
|
IG1 |
|
40A |
Svorkovnice P/R (relé ACC, relé IG1) |
|
|
IG2 |
|
40A |
Svorkovnice P/R (relé IG2) |
|
|
MULTI FUSE-2 |
C/FAN |
|
80A |
Elektromotor ventilátoru |
|
+RR HTD |
|
50A |
Svorkovnice P/R (relé zadního vyhřívání) |
|
|
TRAILER1 |
|
50A |
Jednotka konektoru přívěsu |
|
|
VENTILÁTOR |
|
50A |
Svorkovnice P/R (relé ventilátoru) |
|
|
POJISTKA |
B+4 |
|
40A |
Svorkovnice ICU (relé dlouhodobé zátěže, pojistka: IAU, ECS, BATTERY MANAGEMENT, AIR BAG2, MEMORY1, SPARE3 (B+), A/C2, E-CALL, IBU1, BRAKE SWITCH, MULTIMEDIA, DOOR LOCK, MODULE1) |
|
E-SHIFTER1 |
|
40A |
Svorkovnice P/R (relé E-řazení, pojistka: E-SHIFTER2) |
|
|
CHARGER1 |
|
10A |
Svorkovnice P/R (relé zámku nabíječky, relé odemčení nabíječky), ICCU, VCMSCDM |
|
|
CHARGER2 |
|
10A |
CDM |
|
|
AMS |
|
10A |
Snímač 12V akumulátoru |
|
|
EWP1 |
|
20A |
Elektronické vodní čerpadlo č.1 |
|
|
EWP2 |
|
20A |
Elektronické vodní čerpadlo č. 2 |
|
|
TRAILER2 |
|
20A |
Jednotka konektoru přívěsu |
|
|
VESS |
|
10A |
Jednotka VESS |
|
|
VCU1 |
|
40A |
VCU |
|
|
P/OUTLET1 |
|
40A |
Relé elektrické zásuvky |
|
|
T/GATE |
|
30A |
Jednotka PTG |
|
|
IG3 11 |
|
20A |
Svorkovnice ICU (IG3 8, IG3 7, IG3 10, IG3 9) |
|
|
EOP1 |
|
40A |
Zadní elektronické čerpadlo oleje |
|
|
EOP2 |
|
40A |
Přední elektronické čerpadlo oleje (AWD) |
|
|
E-SHIFTER2 |
|
10A |
Relé E-řazení, SCU, elektronická převodovka – volič řazení |
|
|
P/OUTLET3 |
|
20A |
Zadní elektrická zásuvka |
|
|
P/OUTLET2 |
|
20A |
Přední elektrická zásuvka |
|
Svorkovnice PCB
|
Označení pojistky |
Symbol |
Hodnota pojistky |
Chráněný okruh |
|---|---|---|---|
|
WIPER1 |
 |
25A |
Svorkovnice PCB (deska tištěných spojů) (hlavní relé stěrače) |
|
EPCU1 |
 |
15A |
Přední invertor (AWD) |
|
B/ALARM |
 |
10A |
Svorkovnice PCB (deska tištěných spojů) (relé poplachu proti krádeži) |
|
KLAKSON |
 |
15A |
Svorkovnice PCB (deska tištěných spojů) (relé klaksonu) |
|
WIPER2 |
 |
7,5 A |
IBU (Integrovaná řídící jednotka karoserie) |
|
VCU2 |
 |
15A |
VCU |
|
IG3 1 |
 |
20A |
Svorkovnice ICU (pojistka: IG3 8, IG3 7, IG3 10, IG3 9) |
|
IG3 3 |
 |
15A |
Elektronické vodní čerpadlo |
|
IG3 5 |
 |
10A |
BMS (systém řízení akumulátoru) 3cestný ventil chlazení |
|
VCU3 |
 |
10A |
VCU |
|
IG3 4 |
 |
10A |
Elektronické vodní čerpadlo č.1, č.2, elektronický kompresor klimatizace |
|
IEB3 |
 |
10A |
Jednotka IEB |
|
IG3 6 |
 |
10A |
Motor ventilátoru chladiče, Přední elektronické čerpadlo oleje (AWD) |
|
MDPS2 |
 |
10A |
Jednotka MDPS MDPS je totéž jako EPS (Elektrický posilovač řízení). |
|
IG3 2 |
 |
15A |
Přední invertor (AWD), VCU |
Relé
|
Název relé |
Symbol |
TYP |
|---|---|---|
|
Relé zamknutí nabíječky |
 |
MICRO |
|
Relé E-voliče |
 |
MICRO |
|
Relé topení vzadu |
 |
MINI |
|
Relé ACC |
 |
MICRO |
|
IG3 Relay |
|
MICRO |
|
IG1 Relay |
 |
MICRO |
|
Relé ventilátoru |
 |
MICRO |
|
IG2 Relay |
 |
MICRO |
|
Relé elektrické zásuvky |
 |
MICRO |
|
Relé odemknutí nabíječky |
 |
MICRO |
