وصف لوحة المصهر/ المرحل الكهربائي

يمكنك العثور داخل أغطية لوحة المصاهر/المرحلات الكهربائية على ملصق مختص بتوضيح اسم كل مصهر/مُرحّل كهربائي وسعته.

إشعار

قد لا تنطبق جميع أوصاف لوحة المصهر في هذا الدليل على سيارتك. وهي مطابقة في وقت الطباعة. عندما تفحص لوحة المصهر في سيارتك، ارجع إلى ملصق لوحة المصهر.

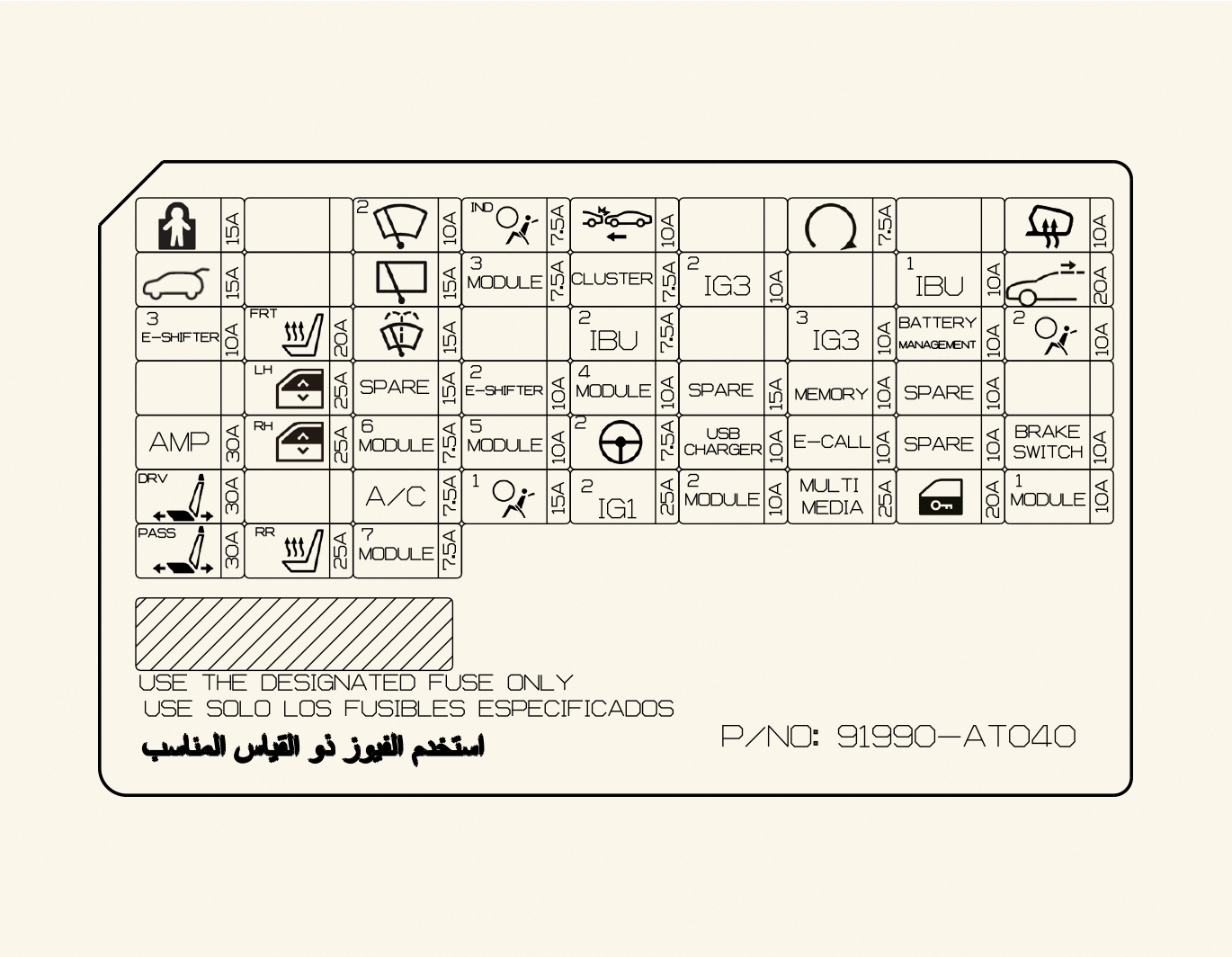

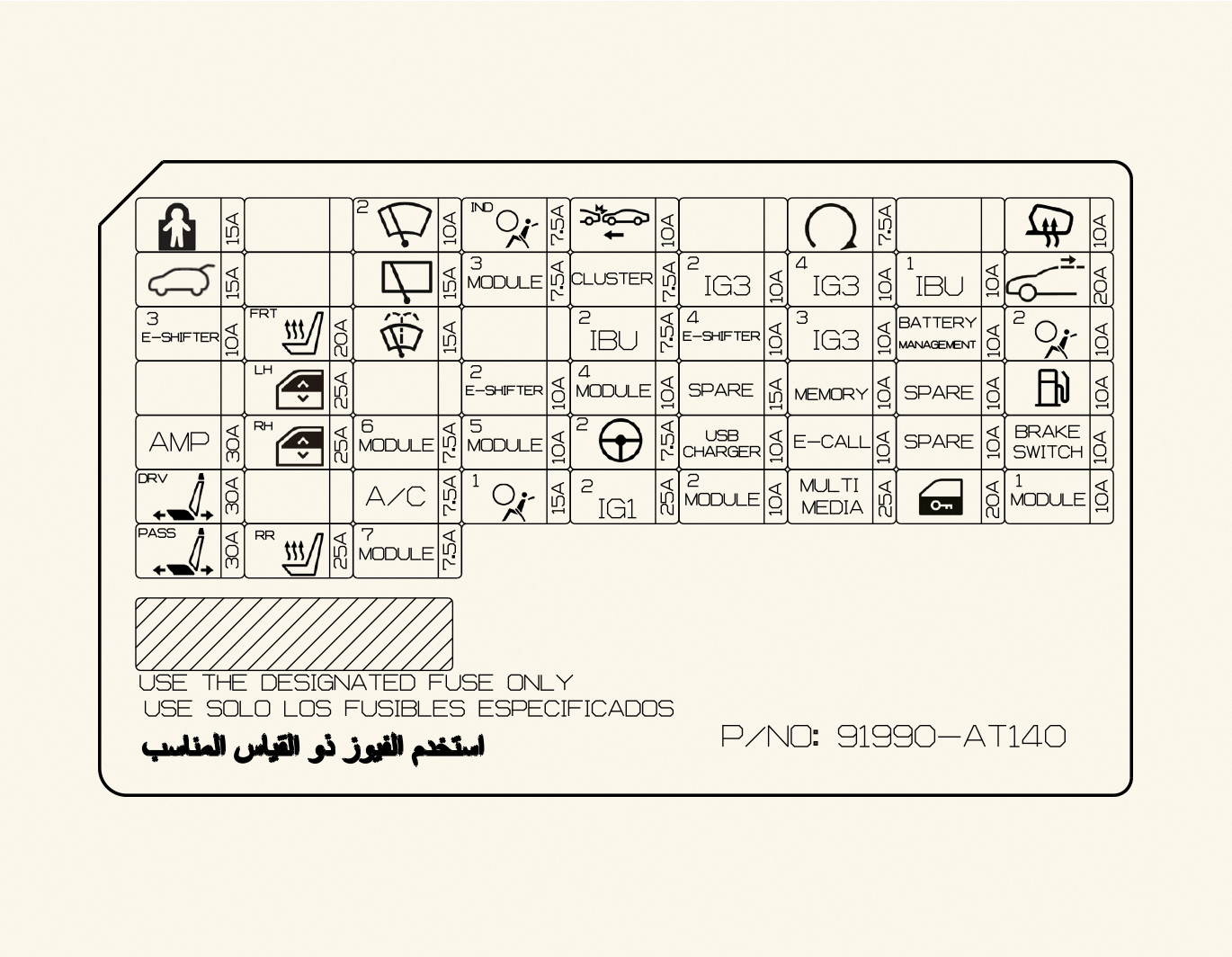

لوحة المصاهر بجانب السائق

للسيارة الكهربائية الهجينة
للسيارة الكهربائية الهجينة المزودة بقابس

مجموعة توصيل وحدة التحكم بالواجهة

اسم المصهر

الرمز

معدل المصهر

دائرة كهربائية محمية

AMP

30 A

المضخم AMP

P/SEAT DRV

30 A

مفتاح دعامة أسفل الظهر للسائق، مفتاح المقعد الكهربائي للسائق، وحدة التحكم في نظام الذاكرة المتكاملة

P/WINDOW LH

25 A

مفتاح/وحدة النافذة الخلفية اليسرى، مفتاح/وحدة النافذة الكهربائية (اليسرى) للسائق، مفتاح/وحدة النافذة الكهربائية (اليمنى) للراكب

P/SEAT PASS

30 A

مفتاح مقعد الراكب الكهربائي

S/HEATER

(FRONT)

20 A

وحدة التحكم في مقعد التهوية الأمامي، ووحدة التحكم في جهاز تدفئة المقاعد الأمامية

S/HEATER (REAR)

25 A

وحدة تحكم تدفئة المقعد الخلفي

P/WINDOW RH

25 A

مفتاح/وحدة النافذة الخلفية اليمنى، مفتاح/وحدة النافذة الكهربائية (اليمنى) للسائق، مفتاح/وحدة النافذة الكهربائية (اليسرى) للراكب

T/GATE

15 A

مرحل الباب الخلفي

DR LOCK

20 A

مرحل قفل/إلغاء قفل الباب الأوسط، مرحل القفل المسدود

MULTI MEDIA

25 A

وحدة الصوت/الملاحة الرئيسية

E-CALL

10 A

وحدة مكالمات الطوارئ

MEMORY

10 A

لوحة العدادات، شاشة عرض الزجاج الأمامي، مصباح الوضع، وحدة تحكم مكيف الهواء

START

7.5 A

مرحل إنذار السرقة، وحدة التحكم الهجينة في الطاقة، وحدة التحكم المتكاملة في الهيكل

E-SHIFTER3

10 A

SCU، قرص ناقل الحركة الإلكتروني

MODULE6

7.5 A

IBU (وحدة التحكم المتكاملة في الهيكل)

MODULE3

7.5 A

لوحة التحكم العلوية، مفتاح متعدد الوظائف، مفتاح مصباح التوقف

A/BAG1

15 A

وحدة التحكم بنظام التثبيت الإضافي (SRS)

WASHER

15 A

ذراع التحكم في الغاسلة

MODULE1

10 A

مفتاح التعشييق، وحدة التحكم في مكيف الهواء، مصباح الشحن (السيارة الهجينة التي تحتوي على قابس)، مفتاح المخاطر، مستشعر المطر، وحدة التحكم عن بُعد في عجلة القيادة

IBU1

10 A

IBU (وحدة التحكم المتكاملة في الهيكل)، مفتاح وضع SPORT (الرياضي)

MODULE2

10 A

وحدة التحكم المتكاملة في الهيكل، وحدة التحكم الإلكترونية للركن بمساعدة أنظمة المساعدة المتقدمة، مكالمة الطوارئ، وحدة الصوت/ الملاحة الرئيسية، كتلة توصيل غرفة المحرك (مرحل مخرج الطاقة)

A/BAG IND

7.5 A

لوحة العدادات (وحدة التحكم في نظام الأمان الإضافي (SRS))

IBU2

7.5 A

IBU (وحدة التحكم المتكاملة في الهيكل)

MODULE4

10 A

وحدة غطاء الهواء النشط، نظام الصوت الافتراضي للمحرك، وحدة نظام الصوت الافتراضي للمحرك، كاميرا الرؤية الأمامية، مفتاح لوحة التصادم، وحدة التحكم المركزية، رادار الجانب الخلفي

A/CON

7.5 A

وحدة تحكم مكيف الهواء، كتلة توصيل غرفة المحرك (نافخ، مرحل التحكم العزم الإيجابي)، ضاغط مكيف الهواء

A/BAG2

10 A

وحدة التحكم بنظام التثبيت الإضافي (SRS)

CLUSTER

7.5 A

مجموعة العدادات، شاشة العرض على الزجاج الأمامي

MODULE5

10 A

جهاز ضبط مستوى المصابيح الأمامية، وحدة الصوت/الملاحة الرئيسية، نظام شحن هاتف ذكي لاسلكي، وحدة مكالمات الطوارئ، وحدة تحكم مكيف الهواء، مصباح لوحة التحكم العلوية، مرآة ذاتية التعتيم، AMP (مضخم)، وحدة تحكم تدفئة المقعد

MODULE7

7.5 A

وحدة التحكم الإلكترونية للركن بمساعدة أنظمة المساعدة المتقدمة، محول التيار المتردد، محرك مروحة التبريد، وحدة تحكم تدفئة المقعد

BRAKE SWITCH

10 A

IBU (وحدة التحكم المتكاملة في الهيكل)، مفتاح مصباح التوقف

MDPS2

7.5 A

وحدة (نظام التوجيه المعزّز بمحرك كهربائي) MDPS

SUNROOF

20 A

وحدة فتحة السقف

HEATED MIRROR

10 A

مرآة مدفأة خارجية

IG3 2

10 A

نظام إدارة البطارية

IG3 3

10 A

وحدة الشاحن الداخلي، وحدة التحكم الهجينة في الطاقة، كتلة توصيل غرفة المحرك (مرحل مروحة تبريد البطارية)، ضاغط مكيف الهواء

IG3 4

10 A

وحدة الصوت/الملاحة الرئيسية، مؤشر الشحن، لوحة العدادات، وحدة تحكم مكيف الهواء، وحدة جهاز تدفئة المعامل الحراري الموجب بالسيارة الهجين

CHILD LOCK

15 A

نظام القفل الإلكتروني لحماية الأطفال

FRT WIPER2

10 A

ماتور الماسحة الأمامية

FCA

10 A

الرادار الأمامي

RR WIPER

15 A

مرحل الماسحة الخلفية، موتور الماسحة الخلفية

E-SHIFTER4

10 A

SCU، قرص ناقل الحركة الإلكتروني

BMS

10 A

نظام إدارة البطارية

USB CHARGER

10 A

شاحن USB، (الدرج الأمامي/ مقعد السائق/ الراكب)

IG1 2

25 A

كتلة توصيل غرفة المحرك (مصهر مجموعة لوحة الدائرة المطبوعة - الفرامل الاضطرارية الذكية 4، وحدة التحكم الإلكترونية 3، ناقل الحركة مزدوج القابض 2، مضخة المياه الكهربائية 3)

FUEL FILLER DOOR

10 A

فتح باب فتحة تعبئة الوقود

E-SHIFTER2

10 A

SCU، قرص ناقل الحركة الإلكتروني

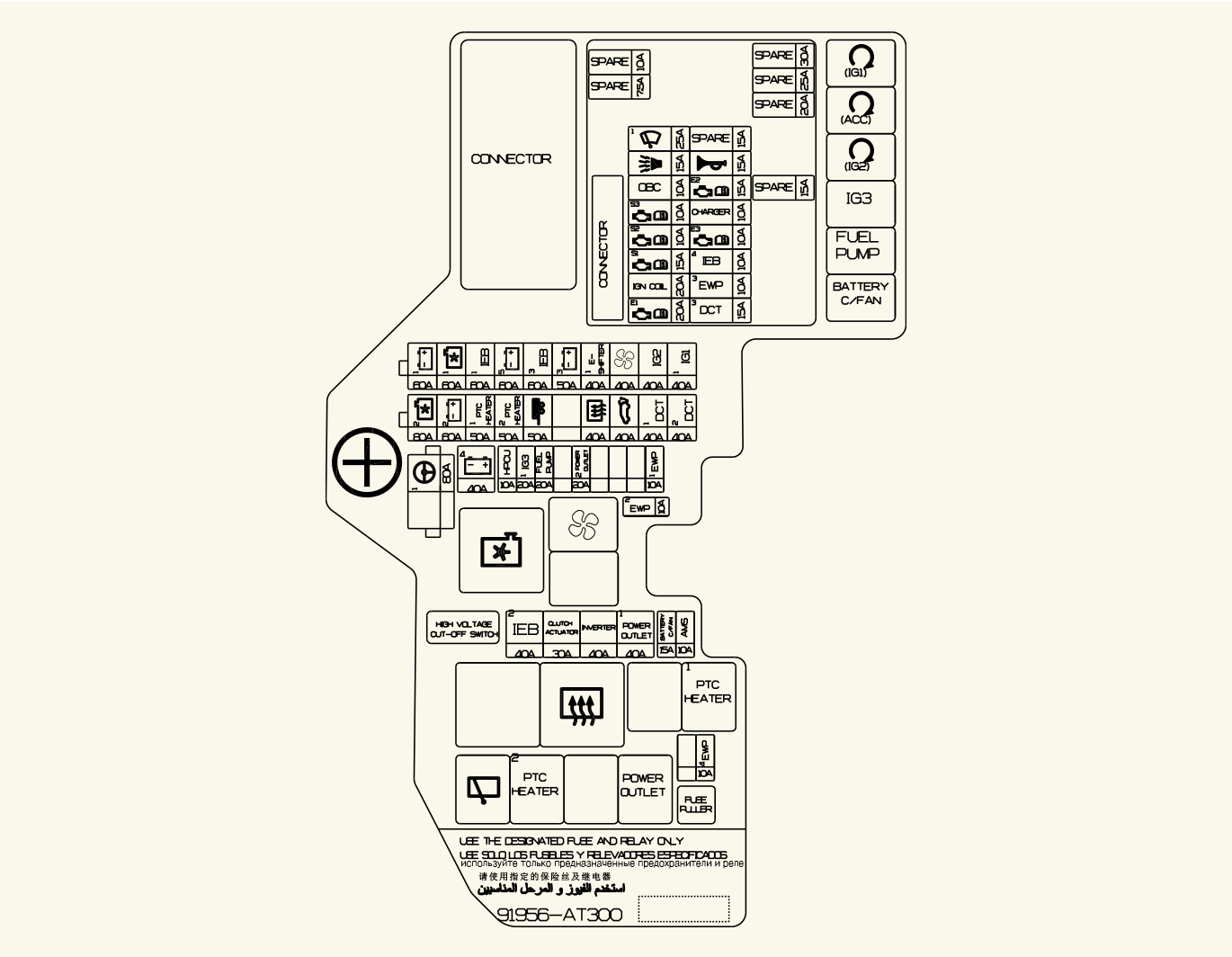

لوحة مصهر حجيرة المحرك

كتلة توصيل غرفة المحرك

اسم المصهر

الرمز

معدل المصهر

دائرة كهربائية محمية

مصهر متعدد

C/FAN2

80 A

محرك بمروحة تبريد

مصهر متعدد

PTC HEATER1

50 A

مرحل المسخن 1 للتحكم الكهربائي في درجة الحرارة

B+2

60 A

مجموعة توصيل وحدة التحكم بالواجهة (IPS)

مصهر متعدد

MDPS 1

80 A

وحدة (نظام التوجيه المعزّز بمحرك كهربائي) MDPS

REAR HEATED

40 A

مجموعة توصيل غرفة (مُرحِّل المقاعد الخلفية المدفأة)

مصهر متعدد

POWER TAILGATE

40 A

وحدة الباب الخلفي بنظام كهربائي

E-SHIFTER1

40 A

SCU

مصهر متعدد

B+3

50 A

مجموعة توصيل وحدة التحكم بالواجهة (المصهر - قفل الطفل، ناقل الحركة الإلكتروني 3، النافذة الكهربية اليسرى، النافذة الكهربية اليمنى، فتح الباب الخلفي، المضخم، المقعد الكهربي للسائق، المقعد الكهربي للراكب، جهاز تدفئة المقعد الأمامي، جهاز تدفئة المقعد الخلفي، مضخة المياه الكهربائية 2

مصهر متعدد

TRAILER

50 A

وحدة المقطورة

FUEL PUMP

20 A

مجموعة توصيل غرفة المحرك (المرحل مضخة الوقود)

مصهر متعدد

BLOWER

40 A

مجموعة توصيل غرفة المحرك (مرحل نافخ الهواء)

مصهر متعدد

B+4

40 A

مجموعة توصيل وحدة التحكم بالواجهة (المصهر - الوسائط المتعددة، مكالمة الطوارئ، الوسادة الهوائية 2، مفتاح الفرامل، الوحدة 1، غطاء الوقود، وحدة التحكم المتكاملة في الهيكل 1، فتحة السقف، إدارة البطارية، قفل الباب

B+1

60 A

مجموعة توصيل وحدة التحكم بالواجهة (IPS)

AMS

10 A

مستشعر البطارية (السيارة الكهربائية الهجين المزودة بقابس)

مصهر

IEB2

40 A

وحدة الفرامل الكهربائية المتكاملة

IEB3

60 A

وحدة الفرامل الكهربائية المتكاملة

مصهر متعدد

IEB1

60 A

وحدة الفرامل الكهربائية المتكاملة

IG3 1

20 A

IGNITION3 RELAY

مصهر

BATTERY C/FAN

15 A

مروحة تبريد البطارية

HPCU

10 A

وحدة التحكم الهجينة في الطاقة

EWP2

10 A

مضخة المياه الكهربائية للبطارية

مصهر

POWER OUTLET2

20 A

منفذ الطاقة الأمامي

EWP1

10 A

مضخة المياه الكهربائية الخاصة بالمحرك

مصهر متعدد

PTC HEATER2

50 A

مرحل المسخن 2 للتحكم الكهربائي في درجة الحرارة

DCT1

40 A

ناقل الحركة مزدوج القابض

DCT2

40 A

ناقل الحركة مزدوج القابض

C/FAN1

60 A

محرك بمروحة تبريد

B+5

60 A

كتلة توصيل لوح الدوائر المطبوعة بغرفة المحرك

IG2

40 A

مجموعة توصيل وحدة التحكم بالواجهة (المصهر - غاسلة، مكيف الهواء، الوحدة 6، الوحدة 7، الماسحة الخلفية)

IG1 1

40 A

مجموعة توصيل وحدة التحكم بالواجهة (المصهر - الوحدة 2، شاحن USB، الوسادة الهوائية 1، وحدة الهيكل المدمجة 2، التوجيه الكهربائي المسير بموتور المثبت 2، مجموعة العدادات، الوحدة 3، مؤشر الوسادة الهوائية، الوحدة 4، الوحدة 5، ناقل الحركة الإلكتروني 2، نظام تجنب التصادم الأمامي، ING1 2)

مصهر

CLUTCH ACTRUATOR

30 A

مشغل قابض المحرك (وحدة التحكم الهجينة في الطاقة)

INVERTER

40 A

عاكس المكيف

POWER OUTLET1

40 A

منفذ الطاقة الأمامي

EWP4

10 A

مضخة المياه الكهربائية الخاصة بالمحرك

مجموعة لوح دوائر مطبوعة

اسم المصهر

الرمز

معدل المصهر

دائرة كهربائية محمية

SENSOR1

15 A

مستشعر الأكسجين (العلوي/السفلي)

ECU2

15 A

وحدة التحكم في المحرك (ECM)

SENSOR3

10 A

مُرحِّل مضخة الوقود

SENSOR2

10 A

صمام التحكم في الزيت، صمام ذو ملف لولبي للتحكم في التطهير، وحدة التحكم في صمام مضخة الزيت المتغيرة، مرحل محرك مروحة التبريد، صمام عزل خزان الوقود (PHEV)

FRT WIPER1

25 A

ماتور الماسحة الأمامية

ECU 3

10 A

وحدة التحكم في المحرك (ECM)

IEB 4

10 A

وحدة الفرامل الكهربائية المتكاملة

EWP 3

10 A

مضخة المياه الكهربائية الخاصة بالمحرك

OBC

10 A

وحدة الشاحن الداخلي (السيارة الكهربائية الهجين المزودة بقابس)

ECU1

20 A

وحدة التحكم في المحرك (ECM)

B/ALARM HORN

15 A

مرحل آلة التنبيه ضد السطو

IGN COIL

20 A

ملف الإشعال #1/#2/#3/#4

CHARGER

10 A

مرحل قفل/إلغاء قفل الشاحن (السيارة الكهربائية الهجين المزودة بقابس)

DCT3

15 A

ناقل الحركة مزدوج القابض

المُرحل

ارجع إلى الجدول التالي لمعرفة نوع المرحل.

اسم المُرحِّل

الرمز

النوع

Fuel Pump Relay

دقيق

PTC Heater1 Relay

دقيق

Blower Relay

دقيق

Rear Heated Relay

صغير

IG3 Relay

دقيق

Battery Cooling Fan Relay (HEV)

دقيق

PDM (IG1) RELAY

دقيق

PDM (ACC) RELAY

دقيق

PDM (IG2) RELAY

دقيق

COOLING FAN MOTOR RELAY

دقيق

PTC HEATER2 RELAY

دقيق

POWER OUTLET

دقيق

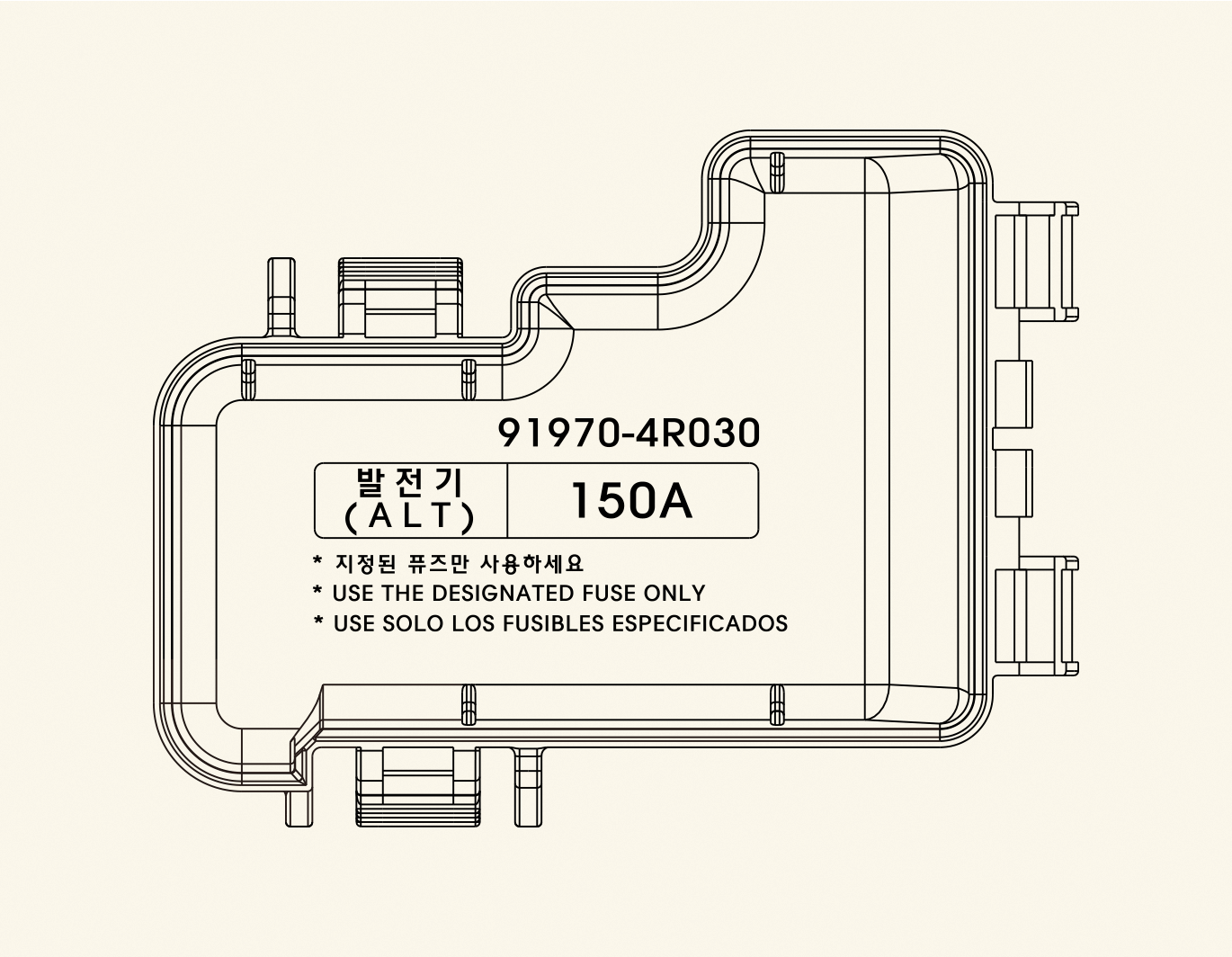

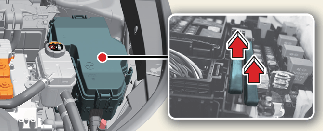

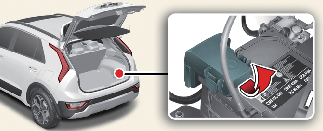

لوحة المصاهر بحجيرة المحرك (غطاء طرف توصيل البطارية) (للسيارة الكهربائية الهجينة المزودة بقابس)
