Inställning av strålkastare och dimljus (Europa)

Inställning av strålkastare

Halogen (5-dörr, kombi)

LED (5-dörr, kombi, Shooting brake)

LED (CUV)

Pumpa däcken till angivet lufttryck och ha ingen last i bilen utöver förare, reservdäck och verktyg.

Bilen bör stå parkerad på ett plant golv.

Rita vertikala linjer (genom centrum på respektive strålkastare) och en horisontell linje (den horisontella linjen ska gå genom centrum på respektive strålkastare) på väggen.

Strålkastarlampor och batteri ska vara i god kondition. Ställ in strålkastarna så att det ljusaste fältet riktas mot de horisontella och vertikala linjerna.

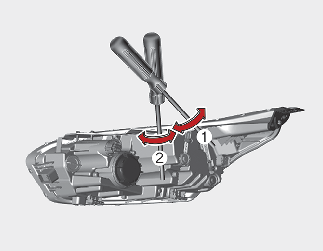

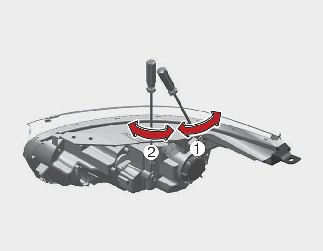

Vrid skruvmejsel (1) medurs eller moturs för att rikta halvljuset åt vänster eller höger. Vrid skruvmejsel (2) medurs eller moturs för att höja eller sänka halv- och helljus.

Inställning av dimljus

5-dörr, kombi

5-dörr, kombi, Shooting brake (GT-Line)

CUV

Det främre dimljuset kan riktas in på samma sätt som strålkastarna.
Rikta in de främre dimljusen då dimljusen och batteriet är i normalt tillstånd.

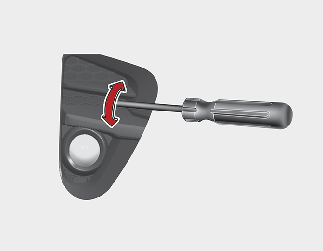

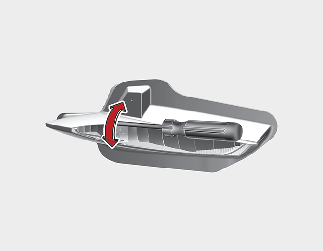

Vrid skruvmejseln medurs eller moturs för att höja eller sänka främre dimstrålkastare.

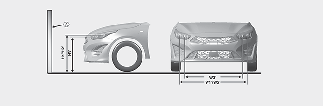

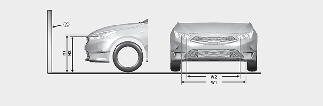

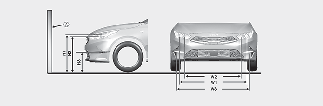

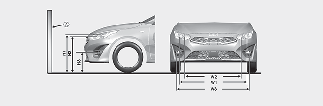

Riktmärke

5-dörrars, kombi (standardmodell) - Halogen typ A

5-dörrars, kombi (standardmodell) - Halogen typ B

* A: Skärm

5-dörr, kombi, (GT-linjemodell) - Halogentyp

5-dörr, kombi, Shooting brake - LED-typ

CUV (16/18-tumsdäck)

5-dörrars, Door, kombi (standardmodell)

Bilens kondition	Strålkastare (Halogen typ A)
	Markhöjd		Avstånd mellan lamporna
	Halvljus	Helljus	Halvljus	Helljus
	H1	H2	W1	W2
utan förare [mm]	706	684	1 344	1 112
med förare [mm]	700	678	1 344	1 112

Bilens kondition	Strålkastare (Halogen typ B)				Strålkastare (LED-typ)
	Markhöjd		Avstånd mellan lamporna		Markhöjd	Avstånd mellan lamporna
	Halvljus	Helljus	Halvljus	Helljus	Halv/Helljus	Halv/Helljus
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
utan förare [mm]	706	684	1 344	1 112	714	1 404
med förare [mm]	700	678	1 344	1 112	708	1 404

Bilens kondition	Främre dimljus (typ av glödlampa)		Främre dimljus (LED-typ)
	Markhöjd	Avstånd mellan lamporna	Markhöjd	Avstånd mellan lamporna
	H3	W3	H3’	W3’
utan förare [mm]	370	1 426	694	1 191
med förare [mm]	366	1 426	688	1 191

5-dörr, kombi, (GT-linje/GT-modell)

Bilens kondition	Strålkastare (Halogen)				Strålkastare (LED-typ)
	Markhöjd		Avstånd mellan lamporna		Markhöjd	Avstånd mellan lamporna
	Halvljus	Helljus	Halvljus	Helljus	Halv/Helljus	Halv/Helljus
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
utan förare [mm]	698	676	1 344	1 112	706	1 404
med förare [mm]	692	670	1 344	1 112	700	1 404

Bilens kondition	Främre dimljus (typ av glödlampa)		Främre dimljus (LED-typ)
	Markhöjd	Avstånd mellan lamporna	Markhöjd	Avstånd mellan lamporna
	H3	W3	H3’	W3’
utan förare [mm]	371	1 449	686	1 191
med förare [mm]	357	1 449	682	1 191

Shooting brake (GT-linje/GT-modell)

Bilens kondition	Strålkastare (Halogen)				Strålkastare (LED-typ)
	Markhöjd		Avstånd mellan lamporna		Markhöjd	Avstånd mellan lamporna
	Halvljus	Helljus	Halvljus	Helljus	Halv/Helljus	Halv/Helljus
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
utan förare [mm]	701	679	1 344	1 112	709	1 404
med förare [mm]	695	673	1 344	1 112	703	1 404

Bilens kondition	Främre dimljus (typ av glödlampa)		Främre dimljus (LED-typ)
	Markhöjd	Avstånd mellan lamporna	Markhöjd	Avstånd mellan lamporna
	H3	W3	H3’	W3’
utan förare [mm]	371	1 449	689	1 191
med förare [mm]	357	1 449	685	1 191

CUV (16-tumsdäck)

Bilens kondition	Strålkastare (LED-typ)		Främre dimljus (typ av glödlampa)
	Markhöjd	Avstånd mellan lamporna	Markhöjd	Avstånd mellan lamporna
	Halv/Helljus	Halv/Helljus	H3	W3
	H1	W1	H3	W3
utan förare [mm]	743	1 339	423	1 547
med förare [mm]	737	1 339	429	1 547

crossover (18-tumsdäck)

Bilens kondition	Strålkastare (LED-typ)		Främre dimljus (typ av glödlampa)
	Markhöjd	Avstånd mellan lamporna	Markhöjd	Avstånd mellan lamporna
	Halv/Helljus	Halv/Helljus	H3	W3
	H1	W1	H3	W3
utan förare [mm]	754	1 339	435	1 547
med förare [mm]	748	1 339	429	1 547

Halvljus strålkastare (vänsterstyrd modell)

Baserat på 10 m skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster strålkastare

C: Vertikal linje för glödlampans mitt i höger strålkastare

D: Horisontell linje för strålkastarens mitt

E: Mark

F: Avgränsningslinje

Tänd halvljuset med 1 förare (75 kg) i bilen.

Avgränsningslinjen ska visas enligt bilden.

Först ska avgränsningslinjen ställas in i nivå med den horisontella linjen och sedan mot den vertikala linjen.

Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.

* Om det behövs siktning, justera siktpunkten efter den faktiska mätningen av markfordonet för ett fordon eller besök, rekommenderar Kia att besöka en auktoriserad Kia-återförsäljare/servicepartner. Det beror på att det kan skilja sig från ett fordons faktiska markfrigång.

Halvljus strålkastare (högerstyrd modell)

Baserat på 10 m skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster strålkastare

C: Vertikal linje för glödlampans mitt i höger strålkastare

D: Horisontell linje för strålkastarens mitt

E: Mark

F: Avgränsningslinje

Tänd halvljuset med 1 förare (75 kg) i bilen.

Avgränsningslinjen ska visas enligt bilden.

Först ska avgränsningslinjen ställas in i nivå med den horisontella linjen och sedan mot den vertikala linjen.

Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.

Dimljus fram

Baserat på 10 m skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster dimljus

C: Vertikal linje för glödlampans mitt i höger dimljus

D: Horisontell linje för dimljuset mitt

E: Mark

F: Avgränsningslinje

G: Övre gräns

Tänd halvljuset med 1 förare (75 kg) i bilen.

Avgränsningslinjen bör visas inom det tillåtna området (skuggad del).
