Ajovalojen ja etusumuvalon suuntaus (Euroopassa)

Ajovalojen suuntaus

Polttimon tyyppi

LED-tyyppi

Täytä renkaat määritettyihin paineisiin ja poista autosta muu kuorma kuin kuljettaja, vararengas ja työkalut.

Auto on sijoitettava tasaiselle alustalle.

Piirrä taustalle pystysuorat viivat (jotka kulkevat kunkin ajovalon lampun keskipisteen kautta) ja vaakasuora viiva (joka kulkee ajovalojen lamppujen keskipisteen kautta).

Kun ajovalot ja akku ovat normaalissa kunnossa, kohdista ajovalot siten, että kirkkain osa osuu vaaka- ja pystysuorille viivoille.

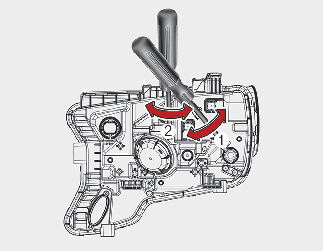

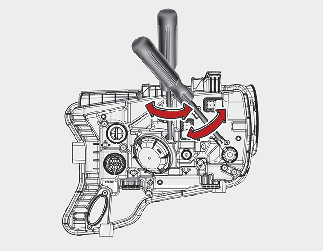

Suuntaa lähivaloa vasemmalle tai oikealle kiertämällä ruuvia (1) myötäpäivään tai vastapäivään. Suuntaa lähivaloa ylös tai alas kiertämällä ruuvia (2) myötäpäivään tai vastapäivään.

Etusumuvalon lampun suuntaaminen (jos kuuluu varustukseen)

Etusumuvalot voidaan suunnata samalla tavalla kuin ajovalojen lamput.
Kun etusumuvalot ja akku ovat normaalikunnossa, suuntaa etusumuvalot.

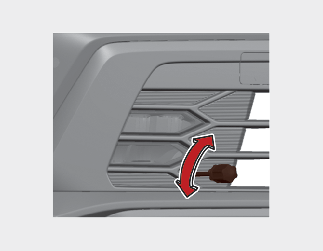

Suuntaa etusumuvaloa ylös tai alas kiertämällä ruuvia myötäpäivään tai vastapäivään.

Kohdistuspiste

* A: Näyttö

Auton tila	Ajovalo (LED)	Etusumuvalo (LED-tyyppi) (jos kuuluu varustukseen)

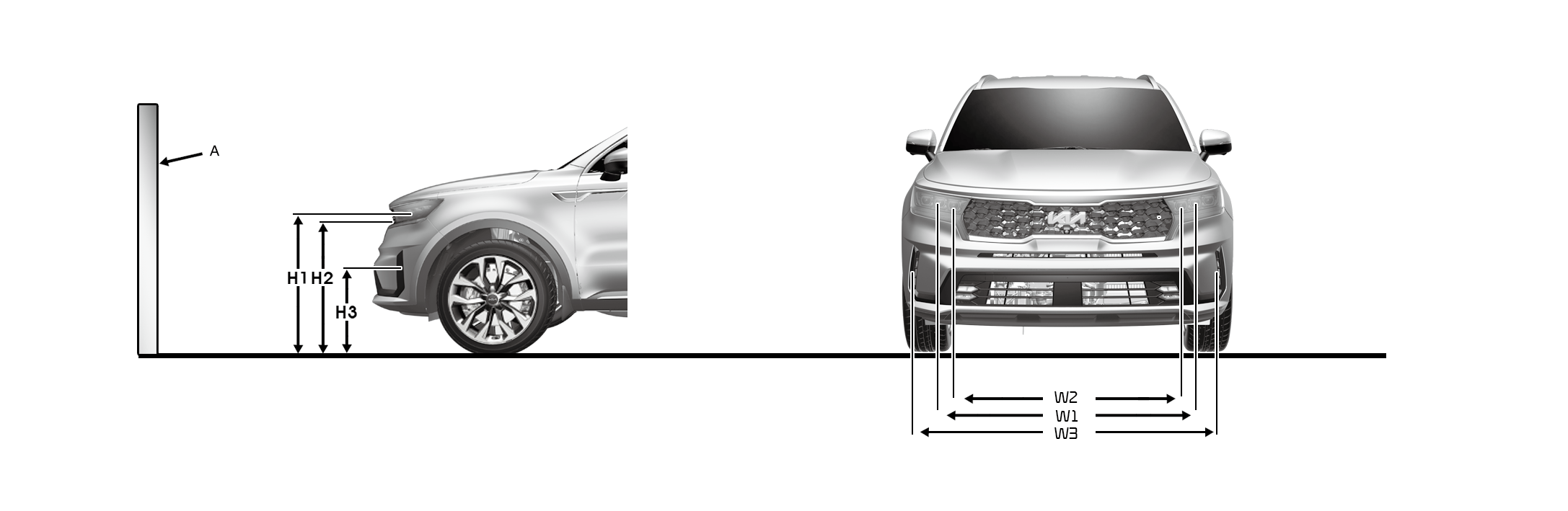

Korkeus maasta	Lamppujen välinen etäisyys	Korkeus maasta	Lamppujen välinen etäisyys
Lähi-/pitkät valot	Lähi-/pitkät valot
H1	H2	W1	W2	H3	W3
ilman kuljettajaa [mm (in)]	Tyyppi A	887 (34,9)	870 (34,2)	1 536 (60,5)	1 316 (51,8)	408 (10,3)	1 092 (27,7)
Tyyppi B	879 (22,3)	862 (33,9)	1 482 (37,6)	1 237 (60,5)
kuljettajan kanssa [mm (in)]	Tyyppi A	880 (34,6)	863 (34,0)	1 536 (60,5)	1 536 (51,8)	401 (10,1)	1 092 (27,7)
Tyyppi B	872 (22,1)	855 (33,7)	1 482 (37,6)	1 536 (60,5)

Auton tila

Ajovalo (LED)

Etusumuvalo (LED-tyyppi) (jos kuuluu varustukseen)

Korkeus maasta

Lamppujen välinen etäisyys

Korkeus maasta

Lamppujen välinen etäisyys

Lähi-/pitkät valot

ilman kuljettajaa

[mm (in)]

Tyyppi A

887

(34,9)

870

(34,2)

1 536

(60,5)

1 316

(51,8)

408

(10,3)

1 092

(27,7)

Tyyppi B

879

(22,3)

862

(33,9)

1 482

(37,6)

1 237

(60,5)

kuljettajan kanssa

[mm (in)]

Tyyppi A

880

(34,6)

863

(34,0)

1 536

(60,5)

1 536

(51,8)

401

(10,1)

1 092

(27,7)

Tyyppi B

872

(22,1)

855

(33,7)

1 482

(37,6)

1 536

(60,5)

Ajovalo pitkät valot (LHD-auto)

Perustuu 10 cm heijastimelle

A: Auton akseli

B: Pystysuora linja vasemman ajovalon polttimon keskeltä

C: Pystysuora linja oikean ajovalon polttimon keskeltä

D: Vaakasuora viiva ajovalon polttimon keskellä

E: Maa

F: Leikkauslinja

Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.

Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.

Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.

Jos ajovalojen korkeudensäätölaite kuuluu varusteisiin, säädä ajovalojen korkeudensäätökytkin asentoon 0.

Ajovalo pitkät valot (RHD-auto)

Perustuu 10 cm heijastimelle

A: Auton akseli

B: Pystysuora linja vasemman ajovalon polttimon keskeltä

C: Pystysuora linja oikean ajovalon polttimon keskeltä

D: Vaakasuora viiva ajovalon polttimon keskellä

E: Maa

F: Leikkauslinja

Kytke lähivalot päälle ilman, että ajoneuvossa on kuljettajaa.

Leikkauslinjan on kohdistuttava kuvassa esitettyyn leikkauslinjaan.

Suunnattaessa lähivaloja pystysuora suuntaus on säädettävä vaakasuoran suuntauksen jälkeen.

Jos ajovalojen korkeudensäätölaite kuuluu varusteisiin, säädä ajovalojen korkeudensäätökytkin asentoon 0.

Etusumuvalo

Perustuu 10 cm heijastimelle

A: Auton akseli

B: Pystysuora linja vasemman sumuvalon polttimon keskeltä

C: Pystysuora linja oikean sumuvalon polttimon keskeltä

D: Vaakasuora viiva sumuvalon polttimon keskellä

E: Maa

F: Leikkauslinja

G: Yläraja

Kytke sumuvalo päälle ilman, että autossa on kuljettajaa.

Reunan on osuttava sallitulle alueelle (varjostettu alue).
