Opis omarice z varovalkami/releji



Na notranji strani pokrova omarice z varovalkami/releji je nalepka z navedbo imen in zmogljivosti varovalk/relejev.

Določeni opisi omarice z varovalkami v tem priročniku morda ne ustrezajo vašemu vozilu. Opisi veljajo na dan izdaje priročnika. Ko pregledujete omarico z varovalkami v vozilu, si oglejte nalepko z oznakami varovalk.

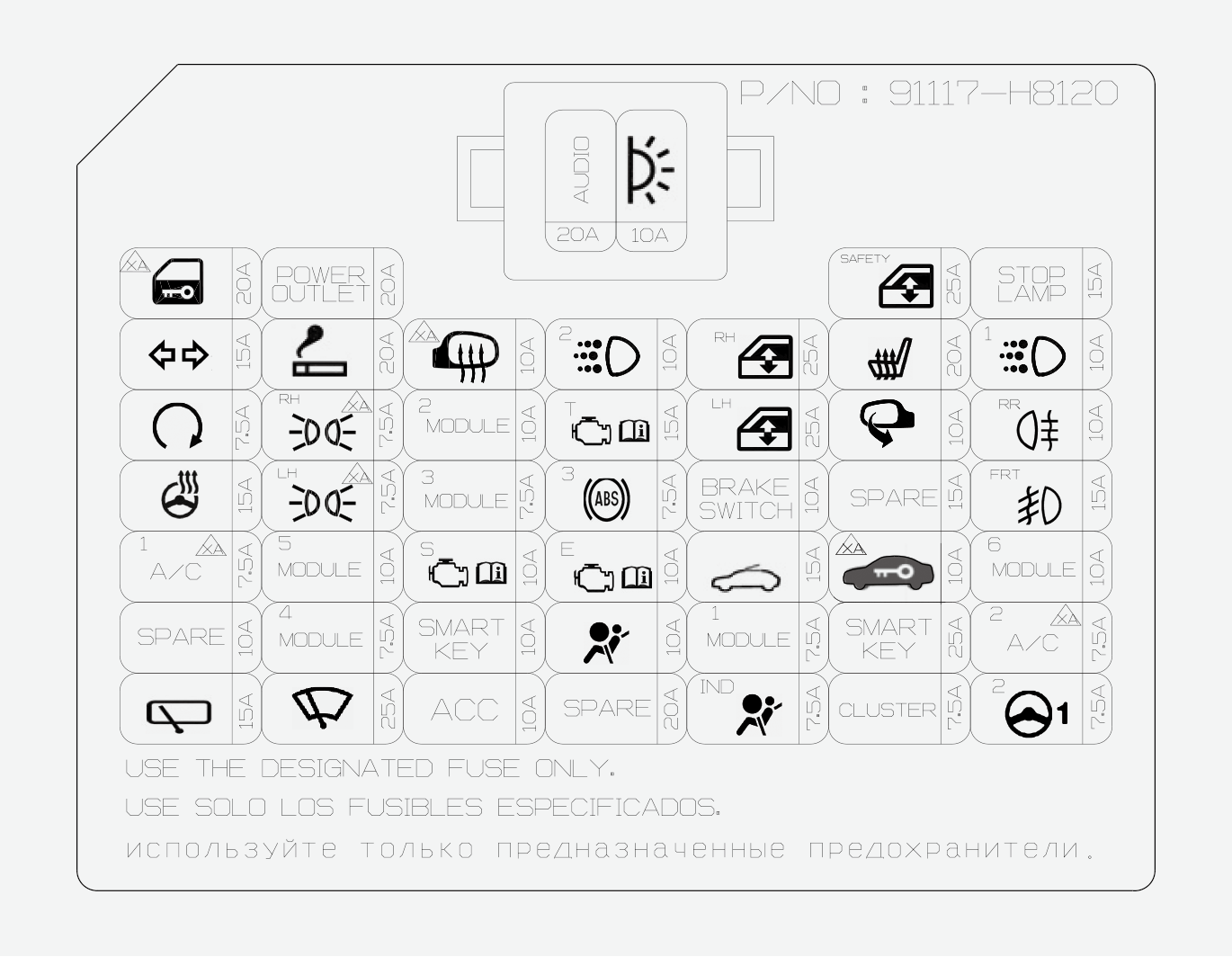

Plošča z varovalkami na voznikovi strani

|
Simbol |
Moč varovalke |
Zaščiteno vezje |
|---|---|---|
|
|
20A |
Rele za odklepanje prtljažnika, rele za blokiranje, rele za odklepanje/zaklepanje vrat |
|
|
20A |
Električna vtičnica |
|
|
25A |
Varnostni modul za električni pomik voznikovega okna |
|
|
15A |
Elektronski modul za signal zavore |
|
|
15A |
Modul BCM (nadzorni modul karoserije), enota SLM |
|
|
20A |
Vžigalnik za cigarete |
|
|
10A |
Električni pomik zunanjega voznikovega ogledala, električni pomik zunanjega sovoznikovega ogledala, nadzorni modul klimatske naprave, modul ECM (nadzorni modul motorja)/PCM (nadzorni modul pogonskega sklopa) |
|
|
10A |
Nadzorni modul karoserije (dnevni žaromet 1/2 moči) |
|
|
25A |
Glavno stikalo za električni pomik oken, stikalo za električni pomik sovoznikovega okna (LHD) |
|
|
20A |
Nadzorni modul grelnika sprednjega sedeža |
|
|
10A |
Rele DRL (dnevni žaromet) |
|
|
7,5 A |
Modul ECM (nadzorni modul motorja), blokada priključka za prostor motorja (rele za vžig), stikalo za zaklepanje vžiga in stikalo sklopke, stikalo za prestavno območje menjalnika, rele protivlomnega alarma, nadzorni modul pametnega ključa |
|
|
7,5 A |
Žaromet na strani desni ročice, lučka za osvetlitev registrske tablice na strani desne ročice, zadnje kombinirane luči (vhodne/izhodne) na strani desne ročice, ILL (+) |
|
|
10A |
BCM (nadzorni modul karoserije), stikalo za zaščitni zglavnik, stikalo sprednje konzole, sprednji radar, sprednja kamera, enota opozorilnika na trčenje v mrtvem kotu na strani leve/desne ročice |
|
|
15A |
Blokada priključka za prostor motorja (stikalo vzvratne luči), stikalo za prestavno območje menjalnika, stikalo za športni način vožnje, TCM (nadzorni modul menjalnika), senzor sklopke, senzor hitrosti, stikalo zavorne luči, elektronski način sklopke |
|
|
25A |
Glavno stikalo za električni pomik oken, stikalo za električni pomik sovoznikovega okna (RHD) |
|
|
10A |
Stikalo za električno pomična zunanja ogledala |
|
|
10A |
Rele zadnje meglenke |
|
|
15A |
Polžasta vzmet |
|
|
7,5 A |
Žaromet na strani desni ročice, lučka za osvetlitev registrske tablice na strani leve ročice, zadnje kombinirane luči (vhodne/izhodne) na strani leve ročice |
|
|
7,5 A |
Nadzorni modul grelca sprednjega sedeža, avdio, avdio/video in navigacijska glavna enota, aktuator naprave za uravnavanje sprednjih žarometov na strani leve/desne ročice, žaromet na strani leve/desne ročice, nadzorni modul klimatske naprave, elektrokromno ogledalo, stikalo za zaščitni zglavnik, pretvornik DC/DC, polžasta vzmet, indikator prestave avtomatskega menjalnika |
|
|
7,5 A |
Konektor podatkovne povezave, nadzorni modul sistema ABS/ESC (elektronski nadzor stabilnosti) |
|
|
10A |
Nadzorni modul pametnega ključa, stikalo zavorne luči |
|
|
15A |
Rezerva |
|
|
15A |
Rele sprednje meglenke |
|
|
7,5 A |
Blokada priključka za prostor motorja (rele ventilatorja klimatske naprave), blokada priključka bencina (rele grelca PTC), nadzorni modul klimatske naprave |
|
|
10A |
Blokada priključka za prostor motorja (rele zasenčenih žarometov, rele dolgih žarometov), nadzorni modul grelnika sprednjih sedežev, modul BCM (nadzorni modul karoserije) |
|
|
10A |
Aktuator CVVD (časovno spremenljivo krmiljenje odpiranja ventilov) |
|
|
10A |
Modul ECM (nadzorni modul motorja)/PCM (nadzorni modul pogonskega sklopa) |
|
|
15A |
Motor strešnega okna |
|
|
10A |
Modul sistema za blokado |
|
|
10A |
Sistem za zaklepanje ključa, stikalo za sredinsko armaturno ploščo, konektor podatkovne povezave |
|
|
10A |
Rezerva |
|
|
7,5 A |
Enota SLM, modul BCM (nadzorni modul karoserije), nadzorni modul pametnega ključa |
|
|
10A |
Nadzorni modul pametnega ključa, modul sistema blokade, nadzorni modul BSA |
|
|
10A |
Nadzorni modul dodatnega zadrževalnega sistema (SRS) |
|
|
7,5 A |
Modul BCM (nadzorni modul karoserije), enota SLM |
|
|
25A |
Nadzorni modul pametnega ključa |
|
|
7,5 A |
Nadzorni modul klimatske naprave |
|
|
15A |
Večfunkcijsko stikalo, motor zadnjega brisalca, rele zadnjega brisalca |
|
|
25A |
Večfunkcijsko stikalo, motor brisalcev, blokada priključka za prostor motorja (rele za nizko hitrost brisalcev) |
|
|
10A |
Rele električne vtičnice, BCM (nadzorni modul karoserije), enota SLM, avdio, sprejemna enota za avdio/video in navigacijo, pretvornik DC-DC, USB priključek za polnjenje, stikalo za električni pomik zunanjega ogledala, nadzorni modul pametnega ključa |
|
|
20A |
Rezerva |
|
|
7,5 A |
Instrumentna plošča |
|
|
7,5 A |
Instrumentna plošča |
|
|
7,5 A |
Enota MDPS (motorno servo krmiljenje) |
|
|
20A |
Pretvornik DC/DC, avdio, avdio/video in navigacijska glavna enota |
|
|
10A |
Rele lučke za osvetljevanje notranjosti, nadzorni modul klimatske naprave, senzor za samodejne luči in fotosenzor, modul BCM (nadzorni modul karoserije), instrumentna plošča, senzor za dež, enota SLM, lučka v predalu, luč prtljažnega prostora, lučka za osvetljevanje notranjosti, lučka konzole nad glavo, lučka sprednjega kozmetičnega ogledala na strani leve/desne ročice |

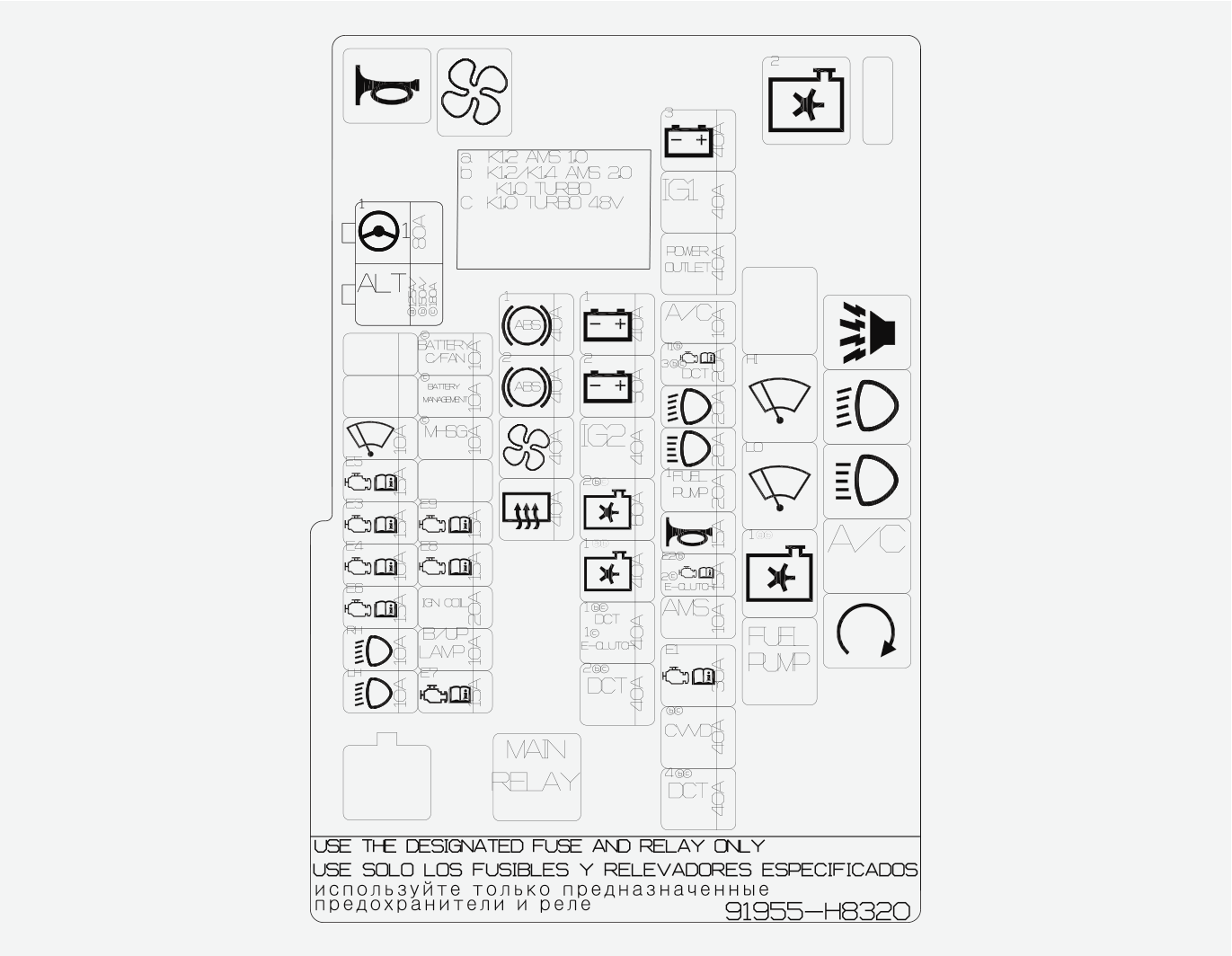

Plošča z varovalkami prostora za motor

|
Simbol |
Moč varovalke |
Zaščiteno vezje |
|---|---|---|
|
|
80A |
Enota MDPS (motorno servo krmiljenje) |
|
|
150A / 180A |
Varovalka - ABS 1, ABS 2, VENTILATOR, ZADNJI ODROŠEVALEC |
|
|
10A |
Rele za nizko hitrost brisalcev, motor sprednjih brisalcev, večnamensko stikalo |
|
|
15A |
Modul ECM (nadzorni modul motorja) |
|
|
15A |
Odvajalni avtomatski kontrolni ventil, krmilni ventil za olje št. 1/št. 2, senzor za kisik (navzgor/navzdol) |
|
|
10A |
Rele A/Con, blokada priključka (rele hladilnega ventilatorja 2), avtomatski kontrolni ventil RCV, spremenljivi ventil za olje črpalke |
|
|
15A |
Rele črpalke za gorivo |
|
|
10A |
Žaromet na desni desne ročice |
|
|
10A |
Žaromet na strani leve ročice |
|
|
10A |
[z blagim HEV] hladilni ventilator BSA |
|
|
10A |
[z blagim HEV] nadzorni modul BSA |
|
|
10A |
[z blagim HEV] hibridni zaganjalnik in motor generatorja |
|
|
15A |
Modul ECM (nadzorni modul motorja) |
|
|
15A |
Modul ECM (nadzorni modul motorja) |
|
|
20A |
Vžigalna tuljava št. 1, št. 2, št. 3 |
|
|
10A |
Stikalo vzvratne luči |
|
|
15A |
Modul ECM (nadzorni modul motorja) |
|
|
40A |
Nadzorni modul sistema ABS/ESC (elektronski nadzor stabilnosti) |
|
|
40A |
Nadzorni modul sistema ABS/ESC (elektronski nadzor stabilnosti) |
|
|
40A |
Rele ventilatorja A/C |
|
|
40A |
Blokada priključka za instrumentno ploščo (rele zadnjega odroševalnika) |
|
|
40A |
Blokada priključka za instrumentno ploščo (varovalka - ZAVORNA LUČ, DRL 2, DRL 1, ZADNJA MEGLENKA, SPREDNJA MEGLENKA, MODUL 6, AVDIO, LUČKA ZA OSVETLJEVANJE NOTRANJOSTI) |
|
|
50A |
Blokada priključka za instrumentno ploščo (varovalka - VARNOSTNO OKNO, P/OKNO RH, S/GRELEC, P/OKNO LH, ZLOŽENO OGLEDALO, STIKALO ZAVORE, STREŠNO OKNO, SISTEM ZA BLOKADO, PAMETNI KLJUČ, rele za električni pomik oken) |
|
|
40A |
Stikalo za vžig, relejska omarica PDM (rele IG 2), rele za vžig |
|
|
60A |
Blokada priključka (rele hladilnega ventilatorja 2) |
|
|
40A |
TCM (Nadzorni modul menjalnika) |
|
|
40A |
[s sklopko z žico] elektronski način sklopke |
|
|
40A |
TCM (Nadzorni modul menjalnika) |
|
|
40A |
Blokada priključka za instrumentno ploščo (varovalka - ZAKLEPANJE VRAT, SMERNA LUČ, rele za zadnje luči) [pri blagih hibridih], glavni rele, rele hupe |
|
|
40A |
Stikalo za vžig, relejska omarica PDM (rele IG1, ACC) |
|
|
40A |
Blokada priključka za instrumentno ploščo (rele električne vtičnice) |
|
|
10A |
Rele klimatske naprave |
|
|
20A |
TCM (Nadzorni modul menjalnika) |
|
|
20A |
Rele zasenčenih žarometov |
|
|
20A |
Rele dolgih žarometov |
|
|
20A |
Rele črpalke za gorivo |
|
|
15A |
Rele protivlomne hupe, rele hupe |
|
|
15A |
[s sklopko z žico] elektronski način sklopke |
|
|
10A |
[z ISG] senzor akumulatorja |
|
|
30A |
ENG E9, ENG E8, glavni rele |
|
|
40A |
Aktuator CVVD (časovno spremenljivo krmiljenje odpiranja ventilov) |
|
|
40A |
[Menjalnik z dvojno sklopko] Pametni aktuator |
|
Simbol |
Ime releja |
Tip |
|---|---|---|
|
|
Burglar Alarm Horn Relay |
MICRO |
|
|
Wiper HI Relay |
MICRO |
|
|
Head Lamp LO Relay |
MICRO |
|
|
Wiper LO Relay |
MICRO |
|
|
Head Lamp HI Relay |
MICRO |
|
|
Air Conditioner Relay |
MICRO |
|
|
Fuel Pump Relay |
MICRO |
|
|
Start Relay |
MICRO |
|
|
Cooling Fan 2 Relay |
MICRO |
|
|
Main Relay |
MINI |
|
|
Horn Relay |
MICRO |
|
|
Air Conditioner Blower Relay |
MICRO |
|
Simbol |
Moč varovalke |
Zaščiteno vezje |
|---|---|---|
|
|
80A |
Enota MDPS (motorno servo krmiljenje) |
|
|
125 A / 150 A |
Varovalka - ABS 1, ABS 2, VENTILATOR, ZADNJI ODROŠEVALEC |
|
|
10A |
Rele za nizko hitrost brisalcev, motor sprednjih brisalcev, večnamensko stikalo |
|
|
15A |
Modul ECM (nadzorni modul motorja) |
|
|
15A |
Odvajalni avtomatski kontrolni ventil, krmilni ventil za olje št. 1/št. 2, senzor za kisik (navzgor/navzdol) |
|
|
10A |
Relehladilnega ventilatorja 1, rele za klimatsko napravo, senzor sprednjega kolesa na strani desne ročice, blokada priključka (rele hladilnega ventilatorja 2) |
|
|
15A |
Rele črpalke za gorivo, vbrizgalnik št. 1, št. 2, št. 3, št. 4 |
|
|
10A |
Žaromet na desni desne ročice |
|
|
10A |
Žaromet na strani leve ročice |
|
|
15A |
Modul ECM (nadzorni modul motorja) |
|
|
15A |
Modul ECM (nadzorni modul motorja) |
|
|
20A |
Vžigalna tuljava št. 1, št. 2, št. 3, št. 4 |
|
|
10A |
[Ročni menjalnik] Stikalo vzvratne luči |
|
|
15A |
Modul ECM (nadzorni modul motorja) |
|
|
40A |
Nadzorni modul sistema ABS (protiblokirni zavorni sistem)/ESC (elektronski nadzor stabilnosti) |
|
|
40A |
Nadzorni modul sistema ABS (protiblokirni zavorni sistem)/ESC (elektronski nadzor stabilnosti) |
|
|
40A |
Rele ventilatorja klimatske naprave |
|
|
40A |
Blokada priključka za instrumentno ploščo (rele zadnjega odroševalnika) |
|
|
40A |
Blokada priključka za instrumentno ploščo (varovalka - ZAVORNA LUČ, DRL 2, DRL 1, ZADNJA MEGLENKA, SPREDNJA MEGLENKA, MODUL 6, AVDIO, LUČKA ZA OSVETLJEVANJE NOTRANJOSTI) |
|
|
50A |
Blokada priključka za instrumentno ploščo (varovalka - VARNOSTNO OKNO, P/OKNO RH, S/GRELEC, P/OKNO LH, ZLOŽENO OGLEDALO, STIKALO ZAVORE, STREŠNO OKNO, SISTEM ZA BLOKADO, PAMETNI KLJUČ, rele za električni pomik oken) |
|
|
40A |
Stikalo za vžig, relejska omarica PDM (moduli za distribucijo električne energije) (rele IG2), rele za vžig |
|
|
40A |
Rele hladilnega ventilatorja 1, blokada priključka (rele hladilnega ventilatorja 2) |
|
|
40A |
Blokada priključka za instrumentno ploščo (varovalka - ZAKLEPANJE VRAT, SMERNA LUČ, rele za zadnje luči) |
|
|
40A |
Stikalo za vžig, relejska omarica PDM (moduli za distribucijo električne energije) (rele IG1, ACC) |
|
|
40A |
Blokada priključka za instrumentno ploščo (rele električne vtičnice) |
|
|
10A |
Rele klimatske naprave |
|
|
20A |
Rele zasenčenih žarometov |
|
|
20A |
Rele dolgih žarometov |
|
|
20A |
Rele črpalke za gorivo |
|
|
15A |
Rele protivlomne hupe, rele hupe |
|
|
10A |
Senzor akumulatorja |
|
|
30A |
ENG E9, ENG E8, glavni rele |
|
Simbol |
Ime releja |
Tip |
|---|---|---|
|
|
Burglar Alarm Horn Relay |
MICRO |
|
|
Wiper HI Relay |
MICRO |
|
|
Head Lamp LO Relay |
MICRO |
|
|
Wiper LO Relay |
MICRO |
|
|
Head Lamp HI Relay |
MICRO |
|
|
Cooling Fan 1 Relay |
MICRO |
|
|
Air Conditioner Relay |
MICRO |
|
|
Fuel Pump Relay |
MICRO |
|
|
Start Relay |
MICRO |
|
|
Cooling Fan 2 Relay |
MICRO |
|
|
Main Relay |
MINI |
|
|
Horn Relay |
MICRO |
|
|
Air Conditioner Blower Relay |
MICRO |
|
Simbol |
Moč varovalke |
Zaščiteno vezje |
|---|---|---|
|
|
80A |
Enota MDPS (motorno servo krmiljenje) |
|
|
150A |
Varovalka - ABS 1, ABS 2, VENTILATOR, ZADNJI ODROŠEVALEC |
|
|
10A |
Rele za nizko hitrost brisalcev, motor sprednjih brisalcev, večnamensko stikalo |
|
|
15A |
Odvajalni avtomatski kontrolni ventil, krmilni ventil za olje št. 1/št. 2, zaporni ventil hladilne tekočine za motor, rele A/Con, spremenljivi dovodni kontrolni ventil, modul ECM (nadzorni modul motorja)/PCM (nadzorni modul pogonskega sklopa) |
|
|
10A |
Rele hladilnega ventilatorja 1, senzor za kisik (navzgor/navzdol), zaporni ventil hladilne tekočine za motor, senzor sprednjega kolesa na strani desne ročice, blokada priključka (rele hladilnega ventilatorja 2), spremenljivi dovodni kontrolni ventil |
|
|
15A |
Rele črpalke za gorivo, vbrizgalnik št. 1, št. 2, št. 3, št. 4, ECM (nadzorni modul motorja), PCM (nadzorni modul pogonskega sklopa), krmilni ventil za olje št. 1/št. 2, odvajalni avtomatski kontrolni ventil |
|
|
10A |
Žaromet na desni desne ročice |
|
|
10A |
Žaromet na strani leve ročice |
|
|
20A |
Vžigalna tuljava št. 1, št. 2, št. 3, št. 4, kondenzator |
|
|
10A |
[Ročni menjalnik] Stikalo vzvratne luči |
|
|
40A |
Nadzorni modul sistema ABS (protiblokirni zavorni sistem)/ESC (elektronski nadzor stabilnosti) |
|
|
40A |
Nadzorni modul sistema ABS (protiblokirni zavorni sistem)/ESC (elektronski nadzor stabilnosti) |
|
|
40A |
Rele ventilatorja klimatske naprave |
|
|
40A |
Blokada priključka za instrumentno ploščo (rele zadnjega odroševalnika) |
|
|
40A |
Blokada priključka za instrumentno ploščo (varovalka - ZAVORNA LUČ, DRL 2, DRL 1, ZADNJA MEGLENKA, SPREDNJA MEGLENKA, MODUL 6, AVDIO, LUČKA ZA OSVETLJEVANJE NOTRANJOSTI) |
|
|
50A |
Blokada priključka za instrumentno ploščo (varovalka - VARNOSTNO OKNO, P/OKNO RH, S/GRELEC, P/OKNO LH, ZLOŽENO OGLEDALO, STIKALO ZAVORE, STREŠNO OKNO, SISTEM ZA BLOKADO, PAMETNI KLJUČ, rele za električni pomik oken) |
|
|
40A |
Stikalo za vžig, relejska omarica PDM (moduli za distribucijo električne energije) (rele IG2), rele za vžig |
|
|
40A |
Rele hladilnega ventilatorja 1, blokada priključka (rele hladilnega ventilatorja 2) |
|
|
40A |
Blokada priključka za instrumentno ploščo (varovalka - ZAKLEPANJE VRAT, SMERNA LUČ, rele za zadnje luči) |
|
|
40A |
Stikalo za vžig, relejska omarica PDM (rele IG1, ACC) |
|
|
40A |
Blokada priključka za instrumentno ploščo (rele električne vtičnice) |
|
|
10A |
Rele klimatske naprave |
|
|
20A |
PCM (nadzorni modul pogonskega sklopa) |
|
|
20A |
Rele zasenčenih žarometov |
|
|
20A |
Rele dolgih žarometov |
|
|
20A |
Rele črpalke za gorivo |
|
|
15A |
Rele protivlomne hupe, rele hupe |
|
|
15A |
Modul ECM (nadzorni modul motorja)/PCM (nadzorni modul pogonskega sklopa) |
|
|
10A |
Senzor akumulatorja |
|
|
30A |
Glavni rele |
|
Simbol |
Ime releja |
Tip |
|---|---|---|
|
|
Burglar Alarm Horn Relay |
MICRO |
|
|
Wiper HI Relay |
MICRO |
|
|
Head Lamp LO Relay |
MICRO |
|
|
Wiper LO Relay |
MICRO |
|
|
Head Lamp HI Relay |
MICRO |
|
|
Cooling Fan 1 Relay |
MICRO |
|
|
Air Conditioner Relay |
MICRO |
|
|
Fuel Pump Relay |
MICRO |
|
|
Start Relay |
MICRO |
|
|
Cooling Fan 2 Relay |
MICRO |
|
|
Main Relay |
MINI |
|
|
Horn Relay |
MICRO |
|
|
Air Conditioner Blower Relay |
MICRO |

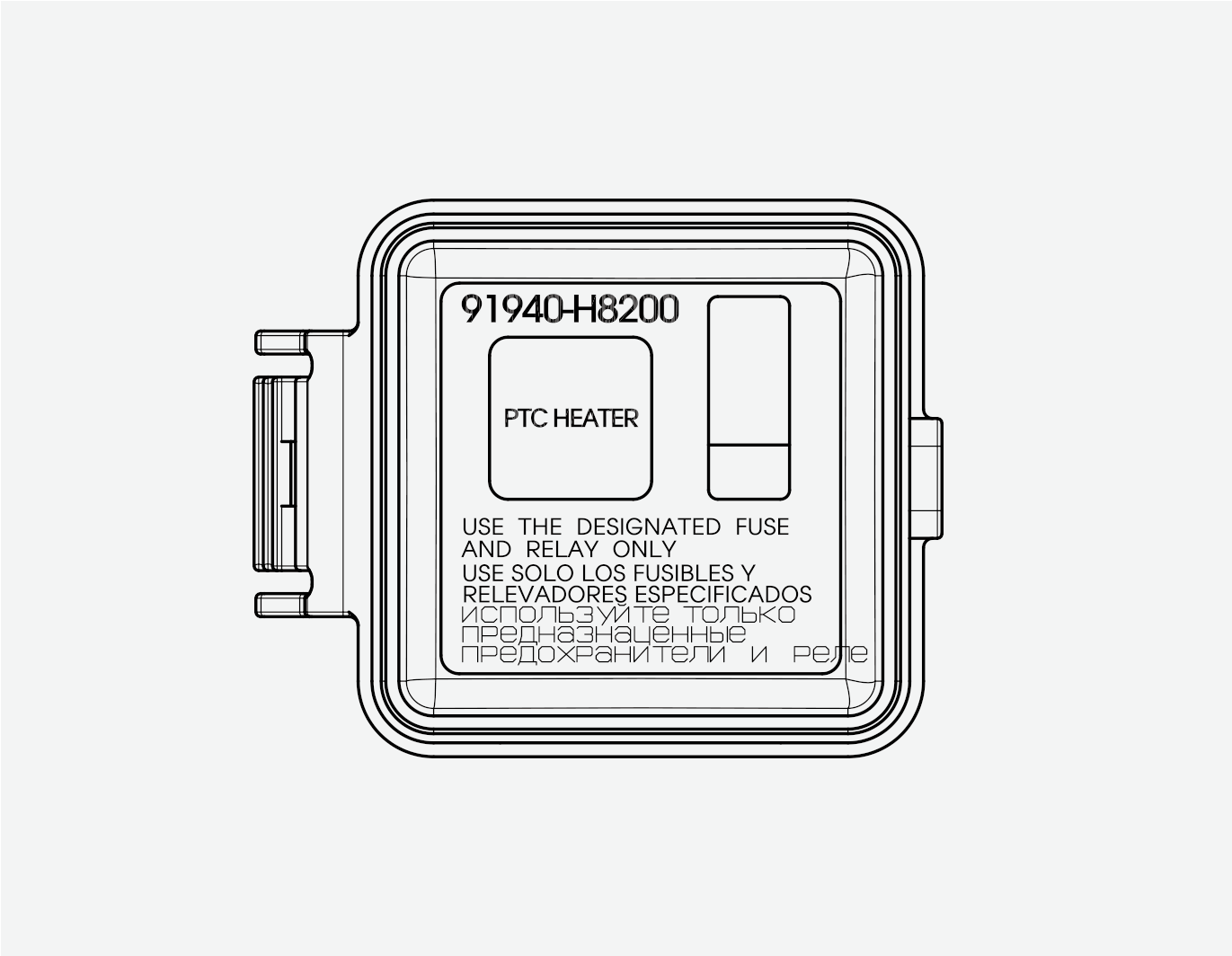

Glavna omarica za varovalke v prostoru za motor (Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi MHEV PTC samo grelnik)
