ISOFIX-fästen och överrem (ISOFIX-fästsystem) för barn

ISOFIX-systemet håller bilbarnstolar på plats under färd och vid en eventuell olycka. Systemet underlättar monteringen av bilbarnstolar och minskar risken för felmontering. ISOFIX-systemet använder förankringspunkter i fordonet och fästen på bilbarnstolen. Med ISOFIX-systemet behöver inte säkerhetsbälten användas för att fästa bilbarnstolar i baksätet.

ISOFIX-fästena är metallförstärkningar som är inbyggda i bilen. Det finns två förankringspunkter nedtill på varje ISOFIX-plats. De är avsedda för de nedre fästena på bilbarnstolen.

Bilbarnstolen måste ha ISOFIX-fästen för att du ska kunna använda bilens ISOFIX-system.

Tillverkaren av bilbarnstolen tillhandahåller anvisningar om hur du använder bilbarnstolen och dess fästen tillsammans med ISOFIX-systemet.

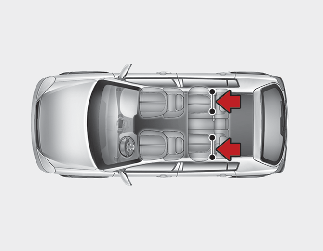

ISOFIX-fästena är endast avsedda för bilbarnstolar som placeras på höger och vänster ytterplats i baksätet. Deras placering framgår av bilden.

VARNING

Försök inte att installera en bilbarnstol med ISOFIX-fästen på baksätets mittplats. Det finns inga ISOFIX-fästen för detta säte. De yttre fästena kan skadas om du använder dem för att sätta fast en bilbarnstol på mittplatsen.

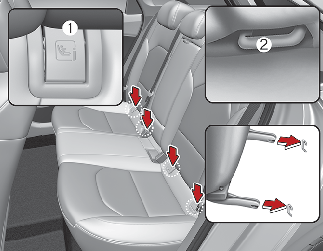

ISOFIX (i-Size)-fästena sitter mellan ryggstödet och sitsen på baksätets ytterplatser och är märkta med symboler.

Indikator () för ISOFIX (i-Size)-barnstolsfästen
ISOFIX (i-Size)-barnstolsfästen

Montera en bilbarnstol med ISOFIX (i-Size)-fästen

Så här monterar du en bilbarnstol kompatibel med ISOFIX(i-Size)-system på någon av de yttre sittplatserna:

Flytta bort bältesspännet från ISOFIX (i-Size)-fästena.

Avlägsna alla föremål som kan förhindra att bilbarnstolen kan fästas ordentligt i ISOFIX (i-Size)-fästena.

Ställ bilbarnstolen på bilens sittplats och fäst sätet med ISOFIX (i-Size)-fästen enligt instruktionerna till bilbarnstolen.

Följ instruktionerna från tillverkaren av bilbarnstolen vid montering och anslutning av ISOFIX (i-Size)-fästena på bilbarnstolen till bilens ISOFIX-fästen.

VARNING

Observera följande när du använder ISOFIX(i-Size)-systemet:

Läs och följ alla monteringsanvisningar som medföljer bilbarnstolen.
För att förhindra att barnet når och tar tag i ej indragna säkerhetsbälten ska du spänna alla oanvända säkerhetsbälten i baksätet och dra in säkerhetsbältet bakom barnet. Barn kan kvävas om ett axelbälte sitter runt halsen och säkerhetsbältet stramas åt.
Fäst ALDRIG mer än en bilbarnstol i ett enda fäste. Det kan medföra att fästet i bilen eller på bilbarnstolen lossnar eller går sönder.
Låt alltid en verkstad kontrollera ISOFIX(i-Size)-systemet efter en olycka. Olyckor kan skada ISOFIX(i-Size)-systemet så att bilbarnstolar inte sitter korrekt.

Förankra en bilbarnstol med ett extra fästband

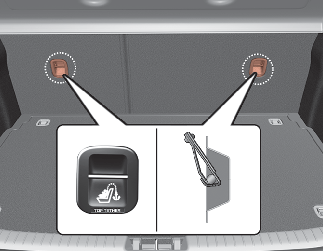

Överremsfästen för bilbarnstolar finns på baksidan av ryggstöden.

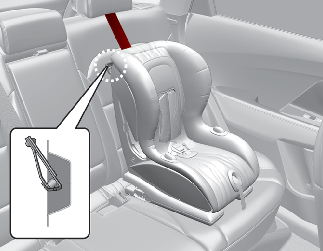

Dra bilbarnstolens överrem över ryggstödet. Följ anvisningarna från bilbarnstolstillverkaren om hur överremmen ska placeras.

Fäst överremmen i sitt fäste och dra sedan åt den enligt anvisningarna från bilbarnstoltillverkaren så att bilbarnstolen sitter ordentligt på plats.

VARNING

Observera följande när du använder överremmen:

Läs och följ alla monteringsanvisningar som medföljer bilbarnstolen.
Fäst ALDRIG mer än en bilbarnstol i ett enda ISOFIX-fäste med övre hållrem. Detta kan orsaka att förankringen eller fästet lossnar eller går sönder.
Fäst inte den övre hållremmen i något annat än korrekt förankring med övre hållrem. Den kanske inte fungerar korrekt om det fästs i något annat.
Förankringarna för fasthållningsanordningar för barn är endast utformade för att tåla belastningar från en korrekt monterad fasthållningsanordning för barn. De får inte under några omständigheter användas till säkerhetsbälten för vuxna eller till selar eller för att fästa andra föremål eller utrustning i bilen.

Säker användning av bilbarnstol och trepunktsbälte

Om ISOFIX-systemet inte används ska bilbarnstolen monteras i baksätet med midjedelen av trepunktsbältet.

Montera en bilbarnstol med trepunktsbälte

Gör på följande sätt för att montera en bilbarnstol på mittplatsen i baksätet:

Placera bilbarnstolen i baksätet och dra säkerhetsbältet runt eller genom bilbarnstolen enligt anvisningarna från bilbarnstolens tillverkare.

Tryck fast säkerhetsbältets låstunga i låset. Tryck tills du hör ett "klick". Placera spärrknappen så att den är lätt att nå i händelse av en olycka.

Kontrollera att bältet inte är snott.

Spänn remmen så mycket som möjligt genom att trycka ned bilbarnstolen ordentligt samtidigt som du matar in axelremmen i rullen för säkerhetsbältet.

Tryck och dra i bilbarnstolen för att kontrollera att den sitter säkert.

Om tillverkaren av bilbarnstolen rekommenderar att en överrem används tillsammans med knä-/axelbältet, hänvisas till Mer information.

Tryck på knappen på säkerhetsbältets lås när du vill ta bort bilbarnstolen. Dra ut säkerhetsbältet ur bilbarnstolen och var noga med att låta bältet dras tillbaka helt.

Sätets lämplighet för bilbarnkuddar och ISOFIX-bilbarnstolar (CRS) enligt FN-bestämmelser.

(Information för fordonsanvändare och CRS-tillverkare)

Ja: Är lämplig för placering av den avsedda CRS-kategorin
Nej: Är inte lämpligt för placering av den avsedda CRS-kategorin
"-": Gäller inte
Tabellen är baserad på vänsterstyrda fordon. Förutom för främre passagerarsätet gäller tabellen ett högerstyrt fordon.

Vänligen använd information för sätesposition nummer tre i högerstyrda fordon.

CRS-kategorier		Sätespositioner							Anmärkningar
		1	2	3		4	5	6
		1	2	Krockkudde ON	Krockkudde OFF	4	5	6
CRS med universalbälten		-	-	Nej	Ja F, R	Ja F, R	Ja *1 F, B	Ja F, R	F : Framåtriktad R: Bakåtvänd
i-size-CRS		-	-	Nej	Nej	Ja F,R*2	Nej	Ja F, R*2
Bilbarnstolar (ISOFIX sidoställd bilbarnstol)	ISOFIX CRF : L1, L2	-	-	Nej	Nej	Nej	Nej	Nej
ISOFIX-CRS för spädbarn (dvs. bilbarnstol för spädbarn)	ISOFIX CRF : R1	-	-	Nej	Nej	Ja R	Nej	Ja R
ISOFIX-småbarn CRS - liten	ISOFIX CRF: F2, F2X, R2, R2X	-	-	Nej	Nej	Ja F, R*2	Nej	Ja F, R*2
* ISOFIX-småbarn CRS - stor (*: inte bilbarnkuddar)	ISOFIX CRF : F3, R3	-	-	Nej	Nej	Ja F, R*2	Nej	Ja F, R*2
Bilkudde - minskad bredd	ISO CRF : B2	-	-	Nej	Nej	Ja	Nej	Ja
Bilkudde - helbredd	ISO CRF : B3	-	-	Nej	Nej	Nej	Nej	Nej

*1Sätesposition 5 passar inte för montering av bilbarnstol som har ett stödben.

*2För montering av ISOFIX bakåtvänd, stor CRS för småbarn.• Förarsäte: Du bör flytta förarsätet till mittposition och justera höjden på sätet till den högsta positionen.• Främre passagerarsäte: Du bör flytta passagerarsätet till den främsta positionen.

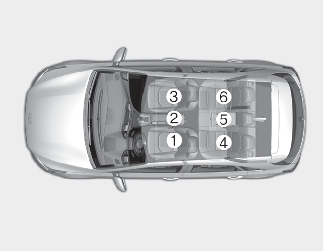

Sätesnummer	Position i fordonet
1	Vänster fram
2	Mitten fram
3	Höger fram
4	Andra raden, vänster
5	Andra raden, mitten
6	2a raden, höger

Rekommenderade bilbarnstolar - Europa

Viktgrupp	Namn	Tillverkare	Infästning	ECE-R44 Godkännandenr
Grupp 0+	Maxi Cosi Cabriofix & Familyfix	Maxi Cosi	ISOFIX	E4 04443907
Grupp I	Duo Plus	Britax Römer	ISOFIX och överarms	E1 04301133
Grupp II	KidFix II XP	Britax Römer	ISOFIX och bilbälte	E1 04301323
Grupp III	Junior III	Graco	bilbälte	E11 03.44.164 E11 03.44.165

Tillverkarens information om bilbarnstolar

Maxi Cosi Cabriofix & Familyfix http://www.maxi-cosi.com

Britax Römer http://www.britax.com

Graco http//www.gracobaby.com
