Descrição no painel de fusíveis/relés

A designação e a capacidade dos fusíveis/relés são indicadas na etiqueta colocada na parte interior das tampas dos respetivos painéis.

NOTA

Algumas das descrições de painéis de fusíveis do presente manual poderão não ser aplicáveis ao seu veículo. A informação aqui publicada estava correta à data da impressão. Quando verificar o painel de fusíveis no seu veículo, consulte sempre a respetiva etiqueta explicativa.

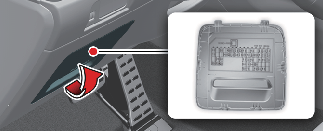

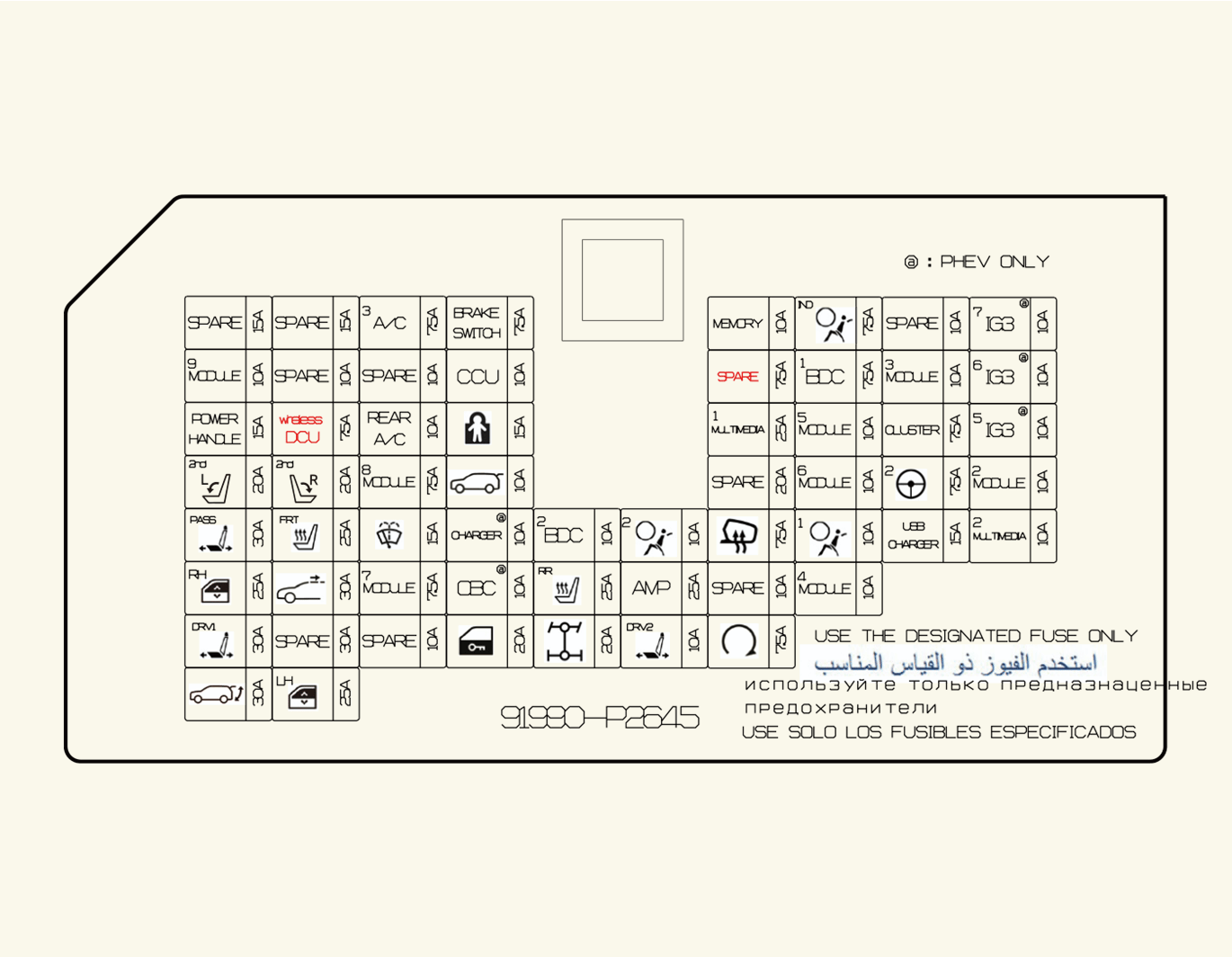

Painel de fusíveis do lado do condutor

PDC

Nome do fusível	Classificação dos fusíveis	Circuito protegido
A/C3	7,5 A	MTC (Controlo manual de temperatura), DATC (Controlo automático duplo de temperatura), ERJB (RELÉ PTC HEATER2)
BRAKE SWITCH	7,5 A	BDC (Unidade de controlo integrado da carroçaria), Interruptor da luz de travagem
MEMORY	10A	Painel de instrumentos, Unidade de luz ambiente, Luz ambiente ESQ./DIR., BDC (Controlador do domínio da carroçaria), Unidade de câmara integrada, HUD, MTC (Controlo manual de temperatura), DATC (Controlo automático duplo de temperatura), ECU ESTAC. ADAS, Interruptor do ar condicionado traseiro
A/BAG IND	7,5 A	Indicador da consola superior
MODULE9	10A	OBD (Diagnóstico a bordo), Solenoide da chave, Interruptor das luzes de emergência, Interruptor multifunção, Sensor de chuva, Sensor da sirene UIP, Interruptor principal do vidro elétrico, Interruptor do manípulo exterior do condutor, Interruptor do manípulo exterior do passageiro, Unidade da porta da bagageira elétrica, Unidade do banco elétrico da 1.ª fila
IG3 7	10A	CDM (Módulo da porta de carregamento) — PHEV
CCU	10A	CCU (Unidade de comunicação central)
BDC1	7,5 A	BDC (Controlador do domínio da carroçaria)
MODULE3	10A	CCU (Unidade de comunicação central), DCU (Unidade de conectividade de dados), Interruptor da luz de travagem
IG3 6	10A	DATC (Controlo automático duplo de temperatura), CCNC (Cockpit de navegação de carro conectado) — PHEV
POWER HANDLE	15A	Tele-unidade de inclinação
wireless DCU	7,5 A	DCU (Unidade de conectividade de dados)
REAR A/C	10A	Interruptor do ar condicionado traseiro, motor da ventoinha do ar condicionado traseiro
CHILD LOCK	15A	Bloqueio para crianças da porta traseira LE/LD
MULTI MEDIA1	25A	CCNC (Cockpit de navegação de carro conectado)
MODULE5	10A	Carregador sem fios, OBD, MTC (Controlo manual de temperatura), DATC (Controlo automático duplo de temperatura), Espelho ECM/DCM, Unidade de câmara integrada, CCNC (Cockpit de navegação de carro conectado), Unidade do banco elétrico da 1.ª fila, Amplificador, HLLD (Dispositivo de nivelamento dos faróis dianteiros)
CLUSTER	7,5 A	Painel de instrumentos, HUD (ecrã head up)
IG3 5	10A	CCU (Unidade de comunicação central) — PHEV
2nd ROW SEAT FOLDING LH	20A	Acionador de rebatimento do banco da ESQ. da 2.ª fila
2nd ROW SEAT FOLDING RH	20A	Acionador de rebatimento do banco DIREITO da 2.ª fila
MODULE8	7,5 A	P_LBM (Módulo da bateria de lítio-estacionamento)
T/GATE OPEN	10A	Trinco da porta da bagageira
MODULE6	7,5 A	Interruptor multifunção, interruptor principal da janela elétrica
MDPS2	7,5 A	Unidade MDPS (direção assistida acionada por motor elétrico) * MDPS (direção assistida acionada por motor elétrico) é o mesmo que EPS (direção assistida elétrica)
MODULE2	10A	Teclado CCNC (Cockpit de navegação de carro conectado), BDC (Unidade de controlo integrado da carroçaria), CCU (Unidade de comunicação central), Carregador USB, Unidade da câmara integrada, CCNC (Cockpit de navegação do carro conectado), MTC, DCU (Unidade de conectividade de dados), Consola superior, Amplificador, Unidade de estacionamento ADAS
P/SEAT PASS	30A	Motor do banco elétrico do passageiro
S/HEATER FRT	25A	Aquecedor/ventilação dos bancos esquerdo e direito ESQ./DIR.
WASHER	15A	Interruptor multifunções
CHARGER	10A	CDM (Módulo da porta de carregamento), tomada ACTR — PHEV
BDC2	10A	BDC (Unidade de controlo integrado da carroçaria), Interruptor do manípulo exterior do condutor, Interruptor do manípulo exterior do passageiro, Alavanca ATM, Unidade/Sensor Digitalkey 2.0
A/BAG2	10A	Unidade de controlo do airbag
HEATED MIRROR	7,5 A	Espelho exterior aquecido, esq/dir
A/BAG1	10A	Unidade de controlo do airbag
USB CHARGER	15A	Carregador USB da bagageira esq. dir., carregador USB do banco da 1.ª fila esq./dir.
MULTI MEDAI2	10A	Não utilizado
P/WINDOW RH	25A	Motor do vidro elétrico do lado direito
SUNROOF	40 A	Motor do teto de abrir panorâmico
MODULE7	7,5 A	BDC (Controlador do domínio da carroçaria)
OBC	10A	OBC (Carregador de bordo) — PHEV
S/HEATER RR	15A	Aquecimento dos bancos traseiros Esq/Dir da 2.ª fila
AMP	25A	Amplificador
MODULE4	10A	Câmara de vista dianteira, Unidade remota de inclinação, Interruptor C/PAD, Unidade de acionamento ADAS, Radar dos cantos traseiros ESQ./DIR., ECU 4WD, DCU (Unidade de controlo de dosagem), Interruptor da consola, Unidade de estacionamento ADAS, Radar dianteiro, Radar dos cantos dianteiros ESQ./DIR
P/SEAT DRV1	30A	Motor do banco elétrico do condutor
DR LOCK	20A	Bloqueio/desbloqueio de todas as portas
4WD	20A	4WD ECU
P/SEAT DRV2	30A	Motor do banco elétrico do condutor
START	10A	BDC (Unidade de controlo integrado da carroçaria), Interruptor da ignição
POWER TAILGATE	15A	Unidade da porta da bagageira elétrica
P/WINDOW LH	25A	Motor dos vidros elétricos esquerdos

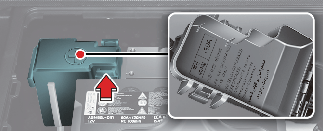

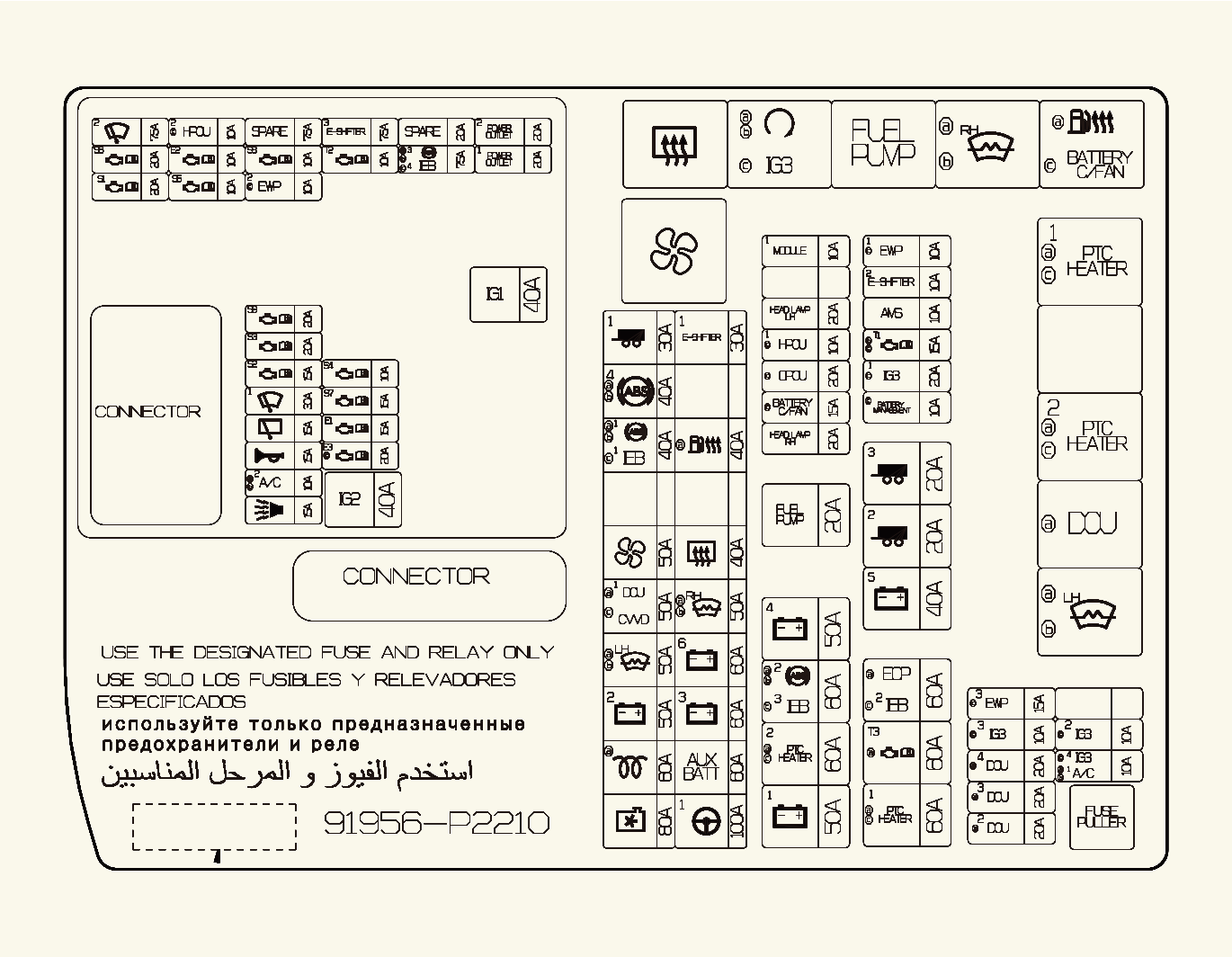

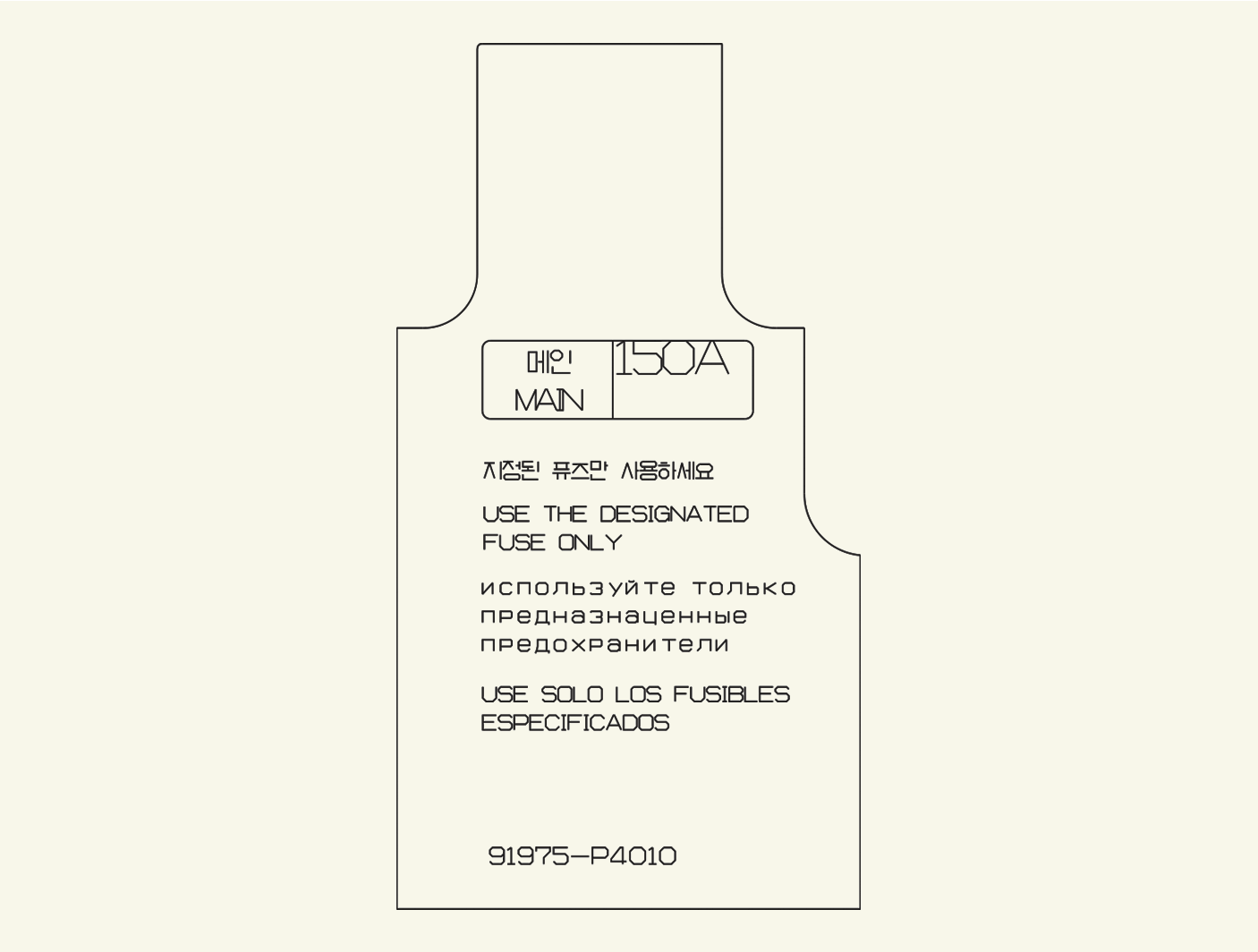

Painel de fusíveis do compartimento do motor

NOTA

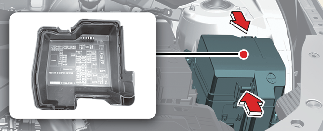

Bloco de derivação do compartimento do motor

Nome do fusível	Classificação dos fusíveis	Circuito protegido
COOLING FAN	80 A 100 A	Motor da ventoinha de refrigeração 80 A (600 W), Motor da ventoinha de refrigeração 100 A (715 W)
GCU	60 A	Não utilizado
B+2	50 A	PDC (Controlador do domínio elétrico)
W/S Heated Glass LH	50 A	Não utilizado
CVVD	50 A	CVVD
BLOWER	50 A	Relé da ventoinha
IEB1	40 A	Unidade IEB
ABS4	40 A	Não utilizado
TRAILER1	30 A	Módulo do atrelado
MDPS1	100 A	Unidade MDPS (direção assistida acionada por motor elétrico) * MDPS (direção assistida acionada por motor elétrico) é o mesmo que EPS (direção assistida elétrica)
AUX BATT	60 A	Interruptor do ar condicionado traseiro, motor da ventoinha do ar condicionado traseiro
B+3	60 A	PDC (Controlador do domínio elétrico)
B+6	60 A	Bloco PCB
W/S Heated Glass RH	50 A	Não utilizado
REAR HEATED	40 A	Relé do vidro do aquecedor traseiro
FUEL HEATER	40 A	Não utilizado
E-SHIFTER1	30 A	SCU (Unidade de controlo Shift By Wire)
B+1	50 A	PDC (Controlador do domínio elétrico)
PTC HEATER2	60 A	[D2.2] Relé2 do aquecedor do PTC
IEB3	60A	Unidade IEB
B+4	50 A	PDC (Controlador do domínio elétrico)
FUEL PUMP	20 A	Relé da bomba do combustível
HEAD LAMP RH	20 A	FAROL DIREITO
BATTERY C/FAN	15 A	Ventoinha de refrigeração da bateria
OPCU	20 A	OPCU (Unidade de controlo da bomba de óleo)
HPCU	10A	HPCU
HEAD LAMP LH	20 A	FAROL ESQUERDO
MODULE1	10A	Sirene UIP (Proteção contra intrusão por ultrassons)
PTC HEATER1	60A	Relé do aquecimento PTC n.º 1
TCU3	60 A	Não utilizado
IEB2	60A	Unidade IEB
B+5	40 A	PDC (Controlador do domínio elétrico)
TRAILER2	20 A	Módulo do atrelado
TRAILER3	20 A	Módulo do atrelado
BMS	10 A	BMS (Sistema de gestão da bateria)
IG3 1	20A	Alimentação principal IG3 — PHEV
TCU1	15 A	[G2.5] TCU
AMS	10 A	Sensor da bateria
E-SHIFTER2	10 A	SCU (Unidade de controlo Shift By Wire)
EWP1	10 A	EWP (Bomba de água elétrica)
DCU2	20 A	Não utilizado
DCU3	20 A	Não utilizado
DCU4	20 A	Não utilizado
IG3 3	10A	BMS (Sistema de gestão da bateria), OBC (Carregador de bordo) — PHEV
EWP 3	15 A	EWP (Bomba de água elétrica)
IG3 4	10A	Compressor A/CON — PHEV
IG3 2	15A	HPCU, SCU (Unidade de controlo Shift By Wire) — PHEV

Bloco PCB

Nome do fusível	Classificação dos fusíveis	Circuito protegido
IG1	40 A	Bloco PCB (Relé IG1/ACC)
IG2	40 A	Bloco PCB (Relé IG2), relé de arranque
WIPER FRT2	7,5 A	BDC (Unidade de controlo integrado da carroçaria), ECU (Unidade de controlo do motor)
SENSOR6	20 A	Sensor de oxigénio (baixo)
SENSOR1	20 A	Bobinas de ignição n.º 1/2/3/4
ECU2	10 A	ECU (Unidade de controlo do motor)
SENSOR5	10 A	Relé da bomba do combustível
SENSOR8	10 A	OPCU (Unidade de controlo da bomba de óleo)
EWP2	10 A	EWP (Bomba de água elétrica)
SENSOR9	20 A	ECU (Unidade de controlo do motor)
SENSOR3	20 A	ECU (Unidade de controlo do motor)
SENSOR2	15 A	Bomba de purga ativa
WIPER FRT1	30 A	Bloco PCB (relé do limpa para-brisas dianteiro, alto, baixo)
WIPER RR	15 A	Bloco PCB (Relé do limpa para-brisas traseiro)
HORN	15 A	Bloco PCB (Relé Buzina)
A/CON2	10 A	Não utilizado
B/ALARM HORN	15 A	Bloco PCB (Relé da buzina de alarme contra ladrões)
E-SHIFTER3	7,5 A	SCU (Unidade de controlo Shift By Wire)
TCU2	10 A	TCU
SENSOR4	10 A	Ventoinha de refrigeração, Válvula solenoide de admissão variável, Controlo contínuo da árvore de cames, Termóstato elétrico, Válvula de solenoide de comando e purificação, Válvula de recirculação, Módulo de verificação de fugas por evaporação
SENSOR7	15 A	Sensor de oxigénio (cima)
ECU1	15 A	ECU (Unidade de controlo do motor)
ECU 3	20 A	ECU (Unidade de controlo do motor)
IEB 4	10 A	IEB (Unidade de travão elétrico integrado)
POWER OUTLET2	20 A	Tomada elétrica da consola traseira
POWER OUTLET1	20 A	Tomada de alimentação da bagageira
