1. Encha os pneus com a pressão indicada e retire eventuais cargas do veículo exceto o condutor, o pneu sobresselente e as ferramentas.

2. O veículo deve ser colocado num local plano.

3. Trace linhas verticais (que passem pelos respetivos centros dos faróis) e uma linha horizontal (que passe pelo centro dos faróis) na tela.

4. Com os faróis e a bateria em condições normais, direcione os faróis de modo a que a parte mais luminosa assente nas linhas horizontal e verticais.

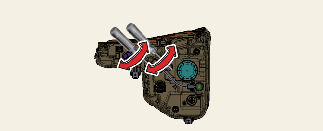

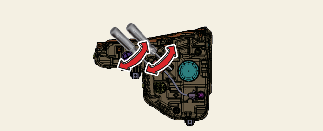

5. Para direcionar os médios para a esquerda ou para a direita, rode a chave (1) para a direita ou para a esquerda. Para direcionar os médios para cima ou para baixo, rode a chave (2) para a direita ou para a esquerda.

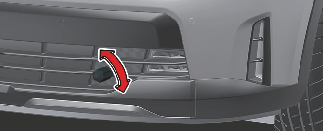

• A luz de nevoeiro dianteira pode ser direcionada da mesma forma que o direcionamento dos faróis.

• Com as luzes de nevoeiro dianteiras e a bateria no estado normal, direcione as luzes de nevoeiro dianteiras.

• Para direcionar as luzes de nevoeiro dianteiras para cima ou para baixo, rode a chave para a direita ou para a esquerda.

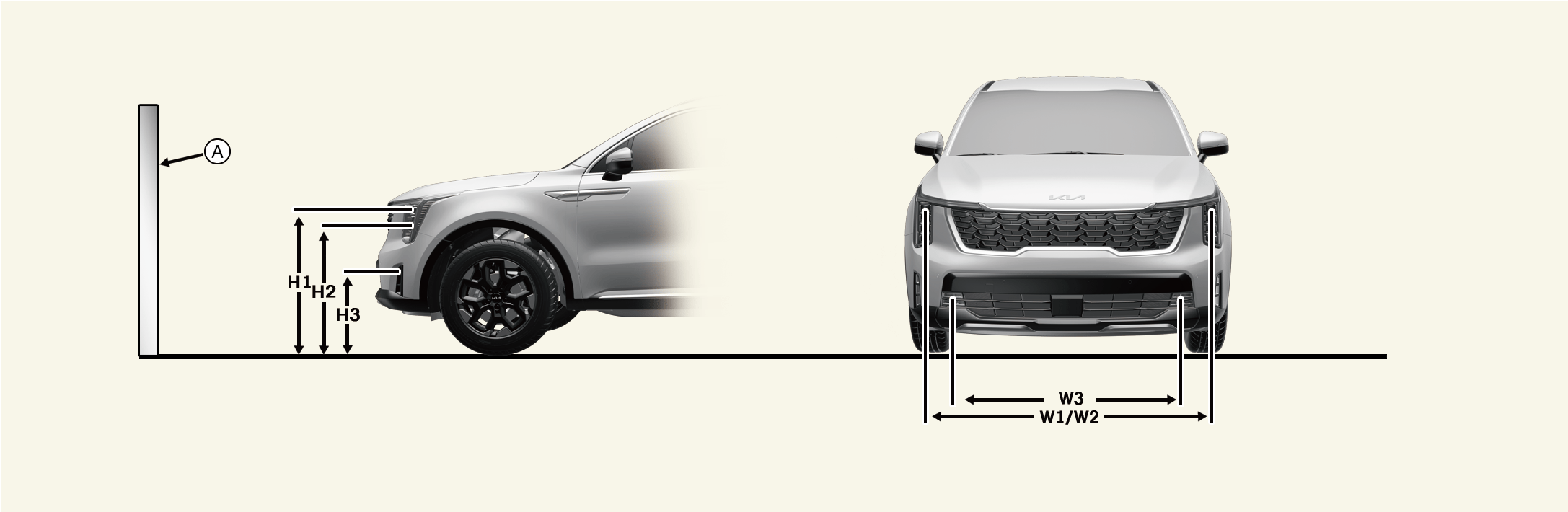

* A: Tela

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz dianteira esquerda

C: Linha vertical do centro da lâmpada da luz dianteira direita

D: Linha horizontal do centro da lâmpada da luz dianteira

E: Solo

F: Linha de recorte

1. Ligue os médios sem o condutor no veículo.

2. A linha de recorte deve ser projetada na linha de recorte indicada na imagem.

3. Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.

4. Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz dianteira esquerda

C: Linha vertical do centro da lâmpada da luz dianteira direita

D: Linha horizontal do centro da lâmpada da luz dianteira

E: Solo

F: Linha de recorte

1. Ligue os médios sem o condutor no veículo.

2. A linha de recorte deve ser projetada na linha de recorte indicada na imagem.

3. Na focalização dos médios, a focalização vertical deve ser ajustada após o ajuste da focalização horizontal.

4. Se o veículo estiver equipado com dispositivo de nivelamento dos faróis, ajuste-o para as posições 0.

A: Eixo do veículo

B: Linha vertical do centro da lâmpada da luz de nevoeiro esquerda

C: Linha vertical do centro da lâmpada da luz de nevoeiro direita

D: Linha horizontal do centro da lâmpada da luz de nevoeiro

E: Solo

F: Linha de recorte

G: Limite superior

1. Ligue a luz de nevoeiro dianteira sem o condutor a bordo.

2. A linha de recorte deve ser projetada no alcance admissível (zona sombreada).
