Popis panela s poistkami/relé
Za krytmi panela poistiek/relé nájdete štítok s poistkami/relé, ktorý opisuje názov a kapacitu jednotlivých poistiek/relé.
Nie všetky popisy poistkových panelov v tejto príručke sa môžu vzťahovať na vaše vozidlo. Opis jej presný v čase tlače. Keď kontrolujte panel s poistkami vo vašom vozidle, pozrite si štítok na paneli poistiek.

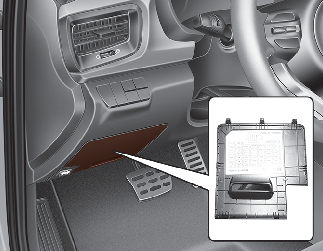

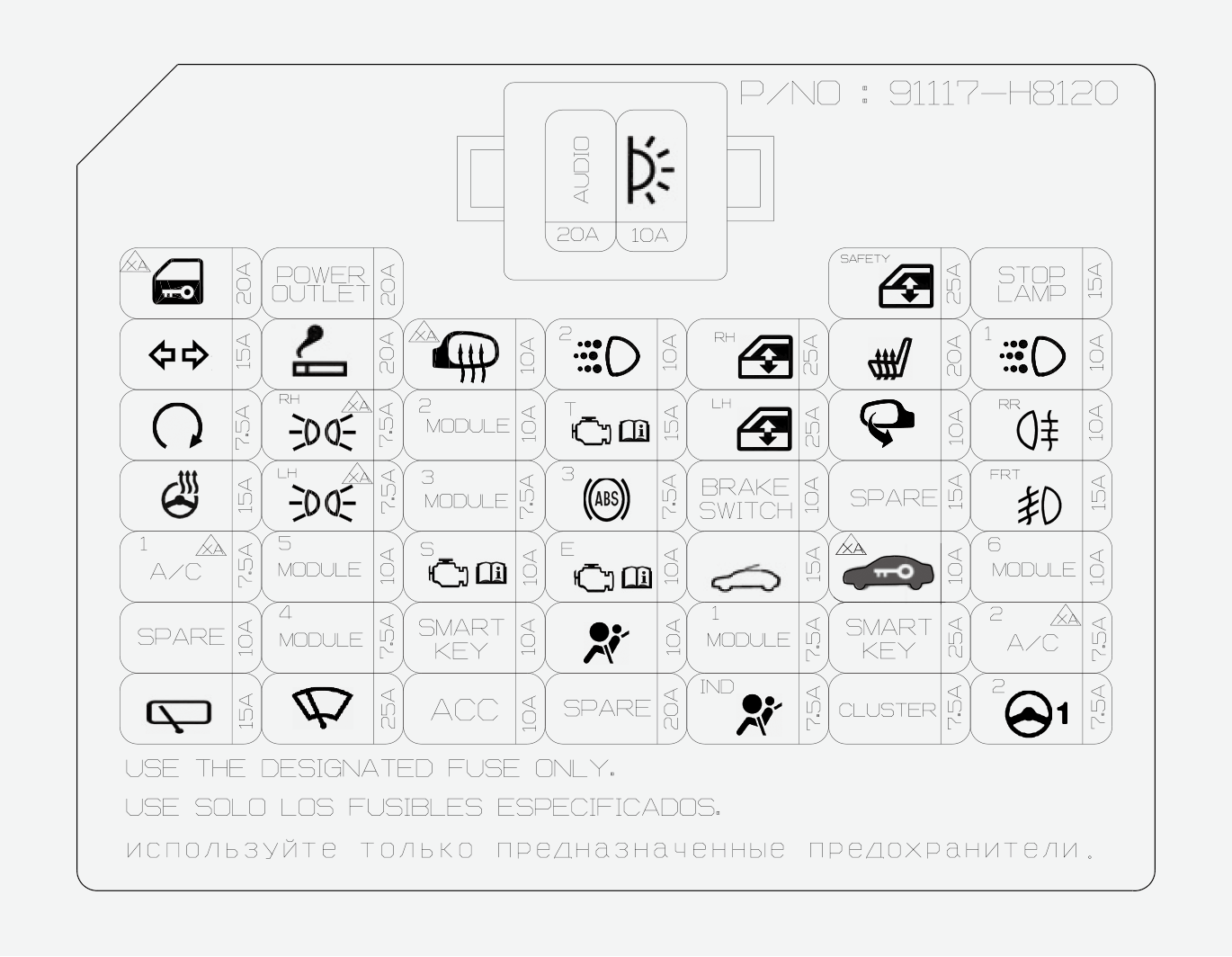

Bočný poistkový panel vodiča
|
Symbol |
Hodnota poistky |
Chránený obvod |
|---|---|---|
|
|
20A |
Relé odomykania zadných výklopných dverí, relé typu Dead Lock, relé uzamykania/odomykania dverí |
|
|
20A |
Elektrická zásuvka |
|
|
25A |
Bezpečnostný modul elektrického ovládania okna na strane vodiča |
|
|
15A |
Elektronický modul signálu zastavenia |
|
|
15A |
BCM (Body Control Module - Modul ovládania karosérie), jednotka SLM |
|
|
20A |
Zapaľovač cigariet |
|
|
10A |
Vonkajšie zrkadlo s elektrickým ovládaním na strane vodiča, vonkajšie zrkadlo s elektrickým ovládaním na strane spolujazdca, riadiaci modul klimatizačného zariadenia, ECM (Engine Control Module - Riadiaci modul motora) / PCM (Power train Control Module - Riadiaci modul hnacieho ústrojenstva) |
|
|
10A |
Modul ovládania karosérie (Svetlo svietiace počas celého dňa - 1/2 napájanie) |
|
|
25A |
Hlavný spínač zrkadla s elektrickým ovládaním, spínač okna s elektrickým ovládaním na strane spolujazdca (ľavý) |
|
|
20A |
Riadiaci modul ohrevu predných sedadiel |
|
|
10A |
Relé DRL (Daytime Running Light - Svetlo svietiace počas celého dňa) |
|
|
7,5 A |
ECM (Riadiaci modul motora), spojovací blok priestoru motora (relé štartovania), zámok zapaľovania a spínač spojky, spínač rozsahu prevodovky, relé poplašného zariadenia proti vlámaniu, ovládací modul inteligentného kľúča |
|
|
7,5 A |
Svetlomet - strana pravej rukoväte, osvetlenie EVČ - strana pravej rukoväte, zadné kombinované svetlo (VNÚTRI/VONKU) - strana pravej rukoväte, ILL (+) |
|
|
10A |
BCM (Ovládací modul karosérie), spínač ochranného obloženia, spínač prednej konzoly, predný radar, predná kamera, jednotka upozornenia na radar vzadu, strana ľavej rukoväte/strana pravej rukoväte |
|
|
15A |
Spojovací blok priestoru motora (spínač spätného svetlometu), spínač rozsahu prevodovky, spínač športového režimu, TCM (Riadiaci modul prevodovky), snímač spojky, snímač rýchlosti, spínač brzdového svetla, modul elektronickej spojky |
|
|
25A |
Hlavný spínač elektrického ovládania okien, spínač elektrického ovládania okien na strane spolujazdca (RHD) |
|
|
10A |
Spínač napájania vonkajšieho zrkadla |
|
|
10A |
Relé zadného hmlového svetla |
|
|
15A |
Hodinová pružina |
|
|
7,5 A |
Svetlomet - strana ľavej rukoväte, osvetlenie EVČ - strana ľavej rukoväte, zadné kombinované svetlo (VNÚTRI/VONKU) - strana ľavej rukoväte |
|
|
7,5 A |
Riadiaci modul ohrevu predných sedadiel, zvuk, zvuk/video a jednotka navigačnej hlavice, aktivátor zariadenia na vyrovnávanie svetlometov - strana ľavej rukoväte/strana pravej rukoväte, svetlomet - strana ľavej rukoväte/strana pravej rukoväte, riadici modul klimatizácie, elektrochromické zrkadlo, spínač ochranného obloženia, prevodník DC-DC, hodinová pružina, indikátor radiacej páky automatickej prevodovky |
|
|
7,5 A |
Konektor dátového prepojenia, modul ovládania ABS/ESC (Elektronické riadenie stability) |
|
|
10A |
Riadiaci modul inteligentného kľúča, spínač brzdového svetla |
|
|
15A |
Rezerva |
|
|
15A |
Relé predných hmlových svetiel |
|
|
7,5 A |
Spojovací blok priestoru motora (relé dúchadla klimatizácie), spojovací blok benzínu (relé ohrievača PTC), riadiaci modul klimatizácie |
|
|
10A |
Spojovací blok priestoru motora (LO relé svetlometov), riadiaci modul ohrevu predných sedadiel, BCM (Modul ovládania karosérie) |
|
|
10A |
Aktivátor CVVD (Variabilný čas trvania otvorenia ventilu) |
|
|
10A |
ECM (riadiaca jednotka motora)/PCM (riadiaci modul pohonnej jednotky) |
|
|
15A |
Motor strešného okna |
|
|
10A |
Modul imobilizéra |
|
|
10A |
Blokovanie kľúča, spínač strednej prístrojovej dosky, konektor dátového prepojenia |
|
|
10A |
Rezerva |
|
|
7,5 A |
Jednotka SLM, BCM (Body Control Module - Modul ovládania karosérie), riadiaci modul inteligentného kľúča |
|
|
10A |
Ovládací modul inteligentného kľúča, modul imobilizéra, riadiaci modul BSA |
|
|
10A |
Riadiaca jednotka SRS (doplnkový zabezpečovací systém) |
|
|
7,5 A |
BCM (Body Control Module - Modul ovládania karosérie), jednotka SLM |
|
|
25A |
Ovládací modul inteligentného kľúča |
|
|
7,5 A |
Riadiaci modul klimatizačného zariadenia |
|
|
15A |
Multifunkčný prepínač, motor zadného stierača, relé zadného stierača |
|
|
25A |
Multifunkčný prepínač, motor stieračov, spojovací blok priestoru motora (LO relé stieračov) |
|
|
10A |
Relé sieťového výstupu, BCM (Modul riadenia karosérie), jednotka SLM, zvuk, zvuk/video a jednotka navigačnej hlavice, prevodník DC-DC, konektor USB nabíjačky, sieťový spínač vonkajšieho zrkadla, riadiaci modul inteligentného kľúča |
|
|
20A |
Rezerva |
|
|
7,5 A |
Prístrojový panel |
|
|
7,5 A |
Prístrojový panel |
|
|
7,5 A |
Jednotka MDPS (motorom poháňaný posilňovač riadenia) |
|
|
20A |
Jednosmerný menič, zvuková sústava, zvuková / obrazová a navigačná jednotka |
|
|
10A |
Relé priestorového osvetlenia, riadiaci modul klimatizácie, automatické osvetlenie a foto-sníma, modul ovládania karosérie, snímač dažďa, jednotka SLM, svetlo pre odkladaciu priehradku, osvetlenie batožinového priestoru, vnútorné svetlo, svetlo stropnej konzoly, predné kozmetické zrkadlo - strana ľavej rukoväte/strana pravej rukoväte |

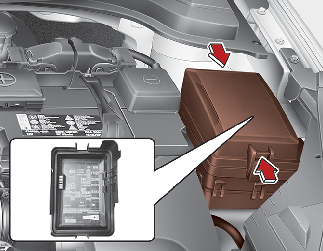

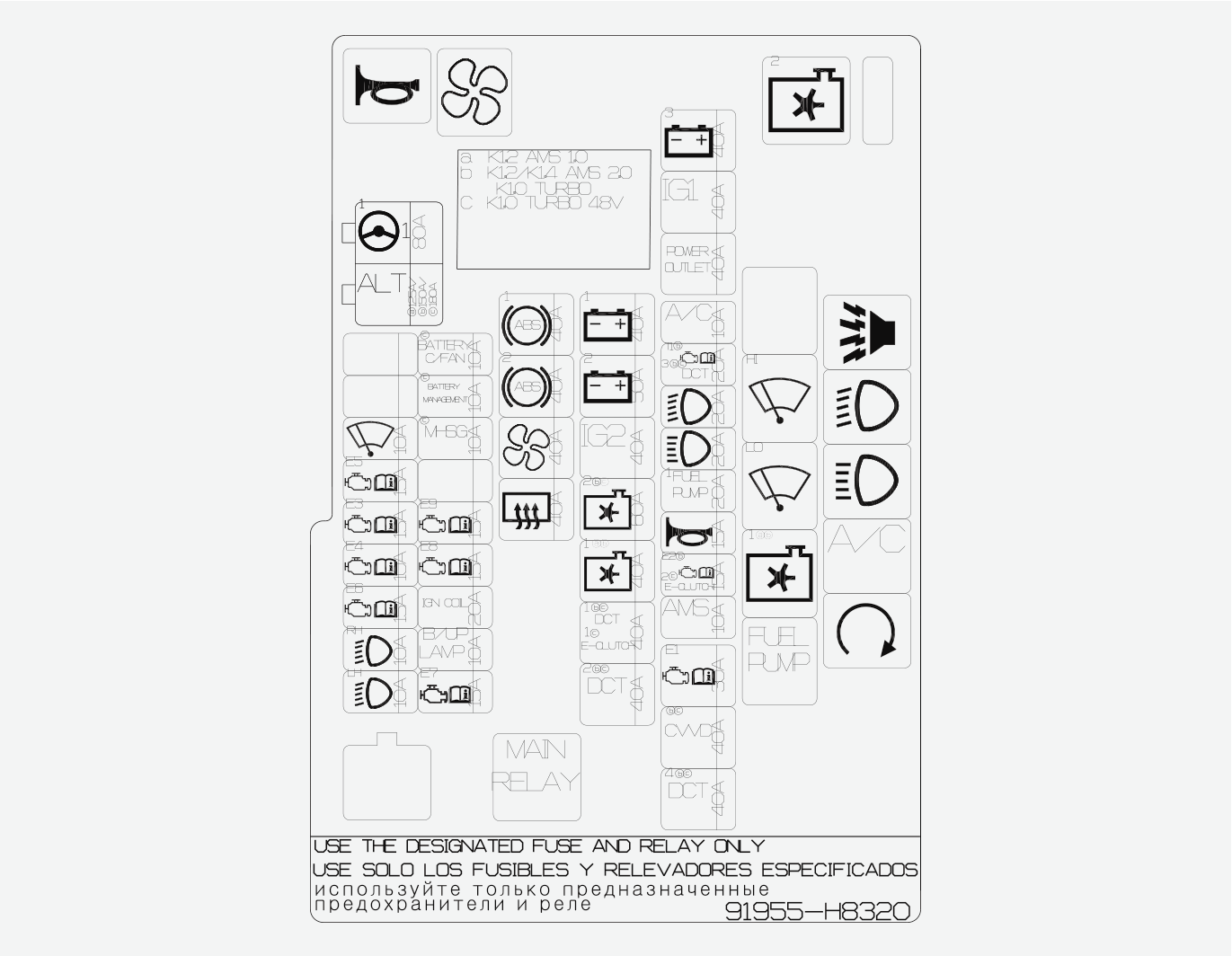

Poistkový panel v motorovom priestore
|
Symbol |
Hodnota poistky |
Chránený obvod |
|---|---|---|
|
|
80A |
Jednotka MDPS (motorom poháňaný posilňovač riadenia) |
|
|
150 A / 180 A |
Poistka - ABS 1, ABS 2, DÚCHADLO, ZARIADENIE NA ODSTRÁNENIE ZAROSENIA ZADNÉHO SKLA |
|
|
10A |
LO relé stieračov, motor predných stieračov, multifunkčný spínač |
|
|
15A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
15A |
Elektromagnetický ventil regulácie odvzdušňovania, riadiaci ventil oleja č. 1, č. 2, snímač kyslíka (hore/dole) |
|
|
10A |
Relé klimatizácie, spojovací blok (relé chladiaceho ventilátora 2), riadiaci elektromagnetický ventil RCV, ventil premenlivého olejového čerpadla |
|
|
15A |
Relé palivového čerpadla |
|
|
10A |
Svetlomet - strana pravej rukoväte |
|
|
10A |
Svetlomet - strana ľavej rukoväte |
|
|
10A |
[S miernym HEV] Chladiaci ventilátor BSA |
|
|
10A |
[S miernym HEV] Ovládací modul BSA |
|
|
10A |
[S miernym HEV] Hybridný štartér a motor generátora |
|
|
15A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
15A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
20A |
Zapaľovacia cievka č. 1, č. 2, č. 3 |
|
|
10A |
Spínač spätných svetlometov |
|
|
15A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
40A |
Modul ovládania ABS/ESC (Elektronické riadenie stability) |
|
|
40A |
Modul ovládania ABS/ESC (Elektronické riadenie stability) |
|
|
40A |
Relé dúchadla klimatizácie |
|
|
40A |
Spojovací blok prístrojovej dosky (relé zariadenia na odstránenie zarosenia zadného skla) |
|
|
40A |
Spojovací blok prístrojovej dosky (Poistka - BRZDOVÉ SVETLO, DRL 2, DRL 1, ZADNÝ HMLOVÝ SVETLOMET, PREDNÝ HMLOVÝ SVETLOMET, MODUL 6, ZVUK, VNÚTORNÉ SVETLO) |
|
|
50A |
Spojovací blok prístrojovej dosky (Poistka - BEZPEČNOSTNÉ OKNO, P/OKNO VPRAVO, S/OHRIEVAČ, P/OKNO VĽAVO, SKLÁPACIE ZRKADLO, SPÍNAČ BRZDY, STREŠNÉ OKNO, IMOBILIZÉR, INTELIGENTNÝ KĽÚČ, relé okien s elektrickým ovládaním) |
|
|
40A |
Spínač zapaľovania, skrinka relé PDM (relé IG 2), relé štartovania |
|
|
60A |
Spojovací blok (relé chladiaceho ventilátora 2) |
|
|
40A |
TCM (modul riadenia prevodovky) |
|
|
40A |
[So spojkou pomocou drôtu] Modul elektronickej spojky |
|
|
40A |
TCM (modul riadenia prevodovky) |
|
|
40A |
Spojovací blok prístrojovej dosky (Poistka - ZAMKNUTIE DVERÍ, SMEROVÉ SVETLO, relé koncových svetiel)[S mild HEV] Hlavné relé, relé klaksóna |
|
|
40A |
Spínač zapaľovania, skrinka relé PDM (relé IG1, relé ACC) |
|
|
40A |
Spojovací blok prístrojovej dosky (relé napájacej zásuvky) |
|
|
10A |
Relé klimatizačného zariadenia |
|
|
20A |
TCM (modul riadenia prevodovky) |
|
|
20A |
LO relé predných svetlometov |
|
|
20A |
HI relé predných svetlometov |
|
|
20A |
Relé palivového čerpadla |
|
|
15A |
Relé húkačky poplašného zariadenia proti vlámaniu, relé húkačky |
|
|
15A |
[So spojkou pomocou drôtu] Modul elektronickej spojky |
|
|
10A |
[S ISG] Snímač batérie |
|
|
30A |
ENG E9, ENG E8, hlavné relé |
|
|
40A |
Aktivátor CVVD (Variabilný čas trvania otvorenia ventilu) |
|
|
40A |
[Dvojspojková prevodovka] Aktivátor inteligentného prevodu |
|
Symbol |
Názov relé |
Typ |
|---|---|---|
|
|
Relé húkačky zabezpečovacieho systému |
MICRO |
|
|
Relé stieračov HI |
MICRO |
|
|
LO relé predných svetlometov |
MICRO |
|
|
Relé stieračov LO |
MICRO |
|
|
HI relé predných svetlometov |
MICRO |
|
|
Relé klimatizačného zariadenia |
MICRO |
|
|
Relé palivového čerpadla |
MICRO |
|
|
Relé štartovania |
MICRO |
|
|
Relé chladiaceho ventilátora 2 |
MICRO |
|
|
Hlavné relé |
MINI |
|
|
Relé klaksóna |
MICRO |
|
|
Relé dúchadla klimatizačného zariadenia |
MICRO |
|
Symbol |
Hodnota poistky |
Chránený obvod |
|---|---|---|
|
|
80A |
Jednotka MDPS (motorom poháňaný posilňovač riadenia) |
|
|
125A / 150A |
Poistka - ABS 1, ABS 2, DÚCHADLO, ZARIADENIE NA ODSTRÁNENIE ZAROSENIA ZADNÉHO SKLA |
|
|
10A |
LO relé stieračov, motor predných stieračov, multifunkčný spínač |
|
|
15A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
15A |
Elektromagnetický ventil regulácie odvzdušňovania, riadiaci ventil oleja č. 1, č. 2, snímač kyslíka (hore/dole) |
|
|
10A |
Relé chladiaceho ventilátora 1, relé klimatizačného zariadenia, snímač predného kolesa - strana pravej rukoväte, podružný spojovací blok (relé chladiaceho ventilátora 2) |
|
|
15A |
Relé palivového čerpadla, vstrekovač č. 1, č. 2, č. 3, č. 4 |
|
|
10A |
Svetlomet - strana pravej rukoväte |
|
|
10A |
Svetlomet - strana ľavej rukoväte |
|
|
15A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
15A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
20A |
Cievka zapaľovania č. 1, č. 2, č. 3, č. 4 |
|
|
10A |
[Manuálna prevodovka] Spínač spätného svetlometu |
|
|
15A |
ECM (Engine Control Module - Riadiaci modul motora) |
|
|
40A |
Ovládací modul ABS (Protiblokovací brzdový systém)/ESC (Elektronické riadenie stability) |
|
|
40A |
Ovládací modul ABS (Protiblokovací brzdový systém)/ESC (Elektronické riadenie stability) |
|
|
40A |
Relé dúchadla klimatizačného zariadenia |
|
|
40A |
Spojovací blok prístrojovej dosky (relé zariadenia na odstránenie zarosenia zadného skla) |
|
|
40A |
Spojovací blok prístrojovej dosky (Poistka - BRZDOVÉ SVETLO, DRL 2, DRL 1, ZADNÝ HMLOVÝ SVETLOMET, PREDNÝ HMLOVÝ SVETLOMET, MODUL 6, ZVUK, VNÚTORNÉ SVETLO) |
|
|
50A |
Spojovací blok prístrojovej dosky (Poistka - BEZPEČNOSTNÉ OKNO, P/OKNO VPRAVO, S/OHRIEVAČ, P/OKNO VĽAVO, SKLÁPACIE ZRKADLO, SPÍNAČ BRZDY, STREŠNÉ OKNO, IMOBILIZÉR, INTELIGENTNÝ KĽÚČ, relé okien s elektrickým ovládaním) |
|
|
40A |
Spínač zapaľovania, skrinka relé PDM (Moduly distribúcie napájania) (relé IG2), relé štartovania |
|
|
40A |
Relé chladiaceho ventilátora 1, spojovací blok (relé chladiaceho ventilátora 2) |
|
|
40A |
Spojovací blok prístrojovej dosky (Poistka - ZAMKNUTIE DVERÍ, SMEROVÉ SVETLO, relé koncových svetiel) |
|
|
40A |
Spínač zapaľovania, skrinka relé PDM (Moduly distribúcie napájania) (relé IG1, relé ACC) |
|
|
40A |
Spojovací blok prístrojovej dosky (relé napájacej zásuvky) |
|
|
10A |
Relé klimatizačného zariadenia |
|
|
20A |
LO relé predných svetlometov |
|
|
20A |
HI relé predných svetlometov |
|
|
20A |
Relé palivového čerpadla |
|
|
15A |
Relé húkačky poplašného zariadenia proti vlámaniu, relé húkačky |
|
|
10A |
Senzor batérie |
|
|
30A |
ENG E9, ENG E8, hlavné relé |
|
Symbol |
Názov relé |
Typ |
|---|---|---|
|
|
Relé húkačky zabezpečovacieho systému |
MICRO |
|
|
Relé stieračov HI |
MICRO |
|
|
LO relé predných svetlometov |
MICRO |
|
|
Relé stieračov LO |
MICRO |
|
|
HI relé predných svetlometov |
MICRO |
|
|
Relé chladiaceho ventilátora 1 |
MICRO |
|
|
Relé klimatizačného zariadenia |
MICRO |
|
|
Relé palivového čerpadla |
MICRO |
|
|
Relé štartovania |
MICRO |
|
|
Relé chladiaceho ventilátora 2 |
MICRO |
|
|
Hlavné relé |
MINI |
|
|
Relé klaksóna |
MICRO |
|
|
Relé dúchadla klimatizačného zariadenia |
MICRO |

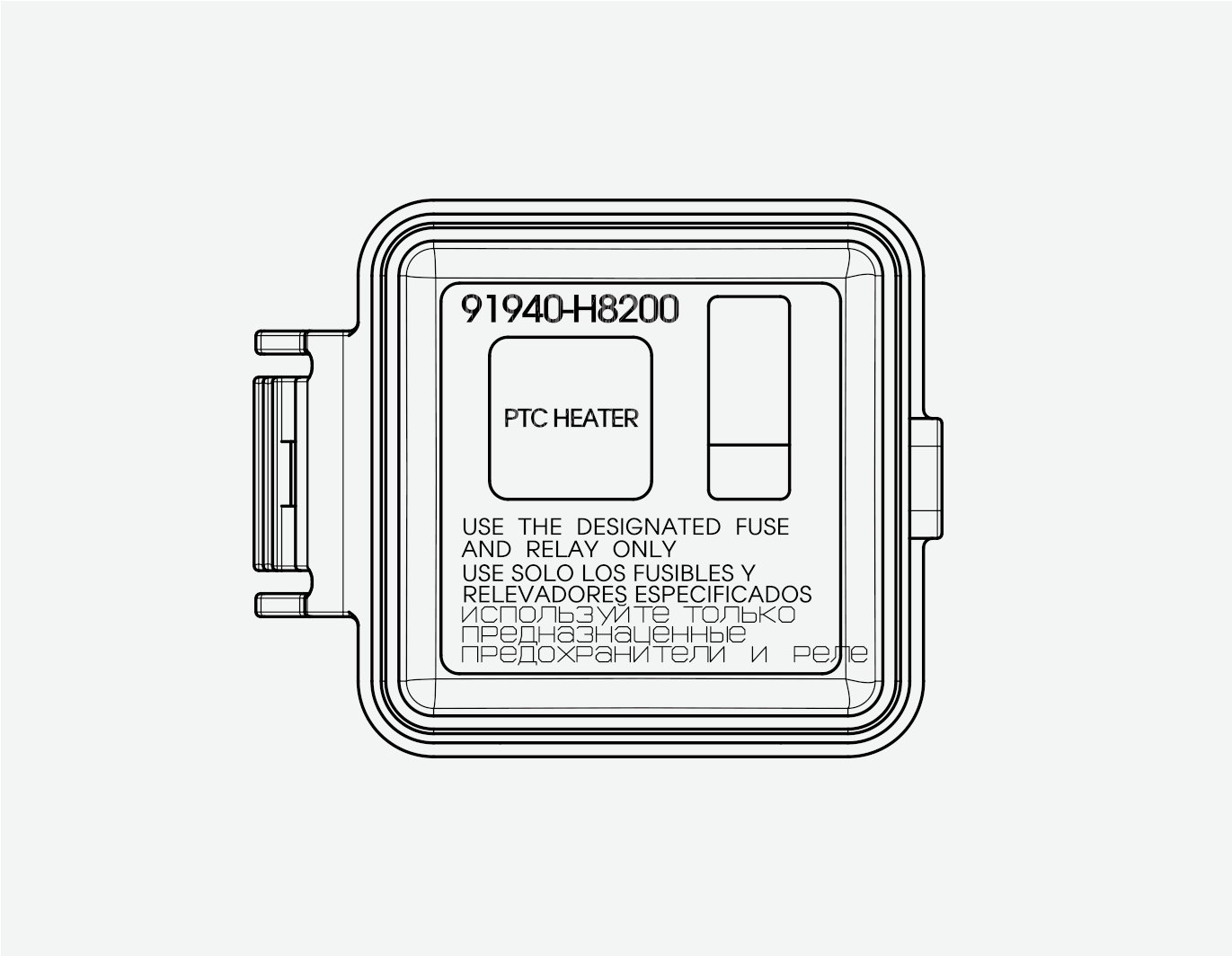

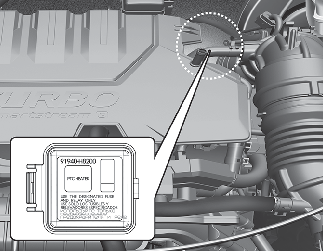

Poistková skrinka priestoru motora (iba ohrievač Smartstream G1.0 T-GDi/Smartstream G1.0 T-GDi MHEV PTC)
