Mierenie svetla svetlometov a hmlového svetla (pre Európu)
Mierenie svetlometov
-
Nahustite pneumatiky na predpísaný tlak a odstráňte z vozidla všetky záťaže s výnimkou vodiča, náhradného kolesa a nástrojov.
-
Vozidlo by malo byť umiestnené na rovnom povrchu.
-
Nakreslite na obrazovke zvislé čiary (zvislé čiary, ktoré prechádzajú príslušnými stredmi svetlometov) a vodorovnú čiaru (vodorovnú čiaru prechádzajúci cez stredu svetlometov).
-
Keď sú svetlomety a batéria v normálnom stave, nasmerujte svetlomety tak, aby najjasnejšia časť dopadala na vodorovné a zvislé čiary.
-

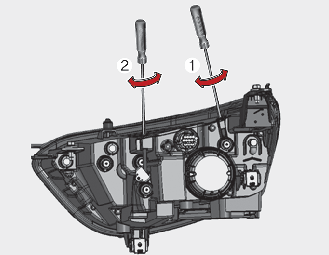

Ak chcete nastaviť tlmené a diaľkové svetlá doľava alebo doprava, otočte ovládač (1) v smere hodinových ručičiek alebo proti smeru hodinových ručičiek. Ak chcete nastaviť tlmené a diaľkové svetlá hore alebo dole, otočte ovládač (2) v smere hodinových ručičiek alebo proti smeru hodinových ručičiek.
Mierenie predného hmlového svetla
Predné hmlové svetlo môžete nastaviť rovnakým spôsobom ako svetlomety.
Keď sú predné hmlové svetlá a batéria v normálnom stave, nastavte predné hmlové svetlá.

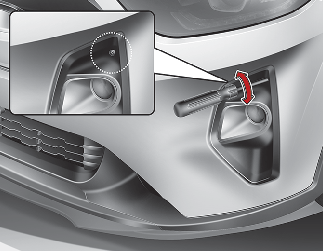

Ak chcete nastaviť predné hmlové svetlá nahor alebo nadol, otočte ovládač v smere hodinových ručičiek alebo proti smeru hodinových ručičiek.

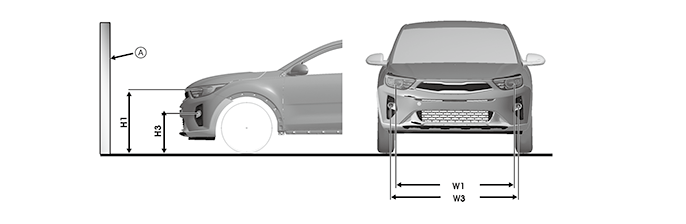

Bod namierenia
* A: Obrazovka
Svetlomet
|
Stav vozidla |
Svetlomet (typ MFR) |
Svetlomet (typ BI-FUNCTION) |
||
|---|---|---|---|---|
|
Výška nad zemou |
Vzdialenosť medzi svetlami |
Výška nad zemou |
Vzdialenosť medzi svetlami |
|
|
Tlmené/diaľkové svetlo |
Tlmené/diaľkové svetlo |
Tlmené/diaľkové svetlo |
Tlmené/diaľkové svetlo |
|
|
H1 |
W1 |
H1' |
W1' |
|
|
Bez vodiča /[mm (pal.)] |
757 (29,8) |
1 259 (49,6) |
760 (29,9) |
1 250 (49,2) |
|
S vodičom /[mm (pal.)] |
747 (29,4) |
1 259 (49,6) |
750 (29,5) |
1 250 (49,2) |
|
Stav vozidla |
Svetlomet (typ LED) |
|||
|---|---|---|---|---|
|
Výška nad zemou |
Vzdialenosť medzi svetlami |
|||
|
Stretávacie svetlá |
Diaľkové svetlá |
Stretávacie svetlá |
Diaľkové svetlá |
|
|
H1” |
H2” |
W1” |
W2” |
|
|
Bez vodiča /[mm (pal.)] |
765 (29,9)*1 756 (29,8)*2 783 (30,8)*3 |
742 (29,2)*1 740 (29,1)*2 760 (29,9)*3 |
1 382 (54,4)*1*3 1 378 (54,3)*2 |
1 110 (43,7)*1*3 1 112 (43,8)*2 |
|
S vodičom /[mm (pal.)] |
760 (29,9)*1 751 (29,6)*2 778 (30,6)*3 |
737 (29)*1 735 (28,9)*2 755 (29,7)*3 |
1 382 (54,4)*1*3 1 378 (54,3)*2 |
1 110 (43,7)*1*3 1 112 (43,8)*2 |
* 1. 185/65R15
* 2. 195/55R16
* 3. 205/55R17
Predné hmlové svetlo
|
Stav vozidla |
Predné hmlové svetlo (žiarovkový typ) |
|
|---|---|---|
|
Výška nad zemou |
Vzdialenosť medzi svetlami |
|
|
H3 |
W3 |
|
|
Bez vodiča /[mm (pal.)] |
493 (19,4) |
1 431 (56,3) |
|
S vodičom /[mm (pal.)] |
483 (19,0) |
1 431 (56,3) |
-

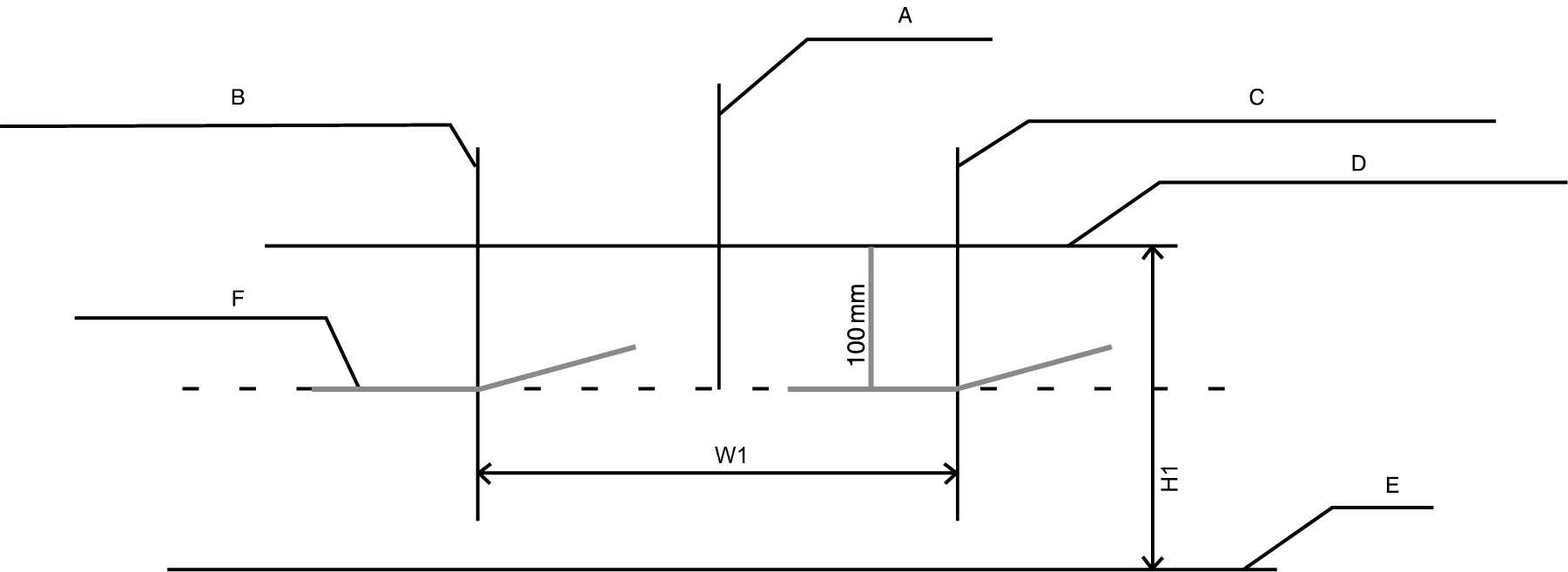

Zapnite stretávacie svetlá bez prítomnosti vodiča vo vozidle.
-
Hraničná línia by sa mala zhodovať s hraničnou líniou zobrazenou na obrázku.
-
Keď zameriavate stretávacie svetlá, vertikálne zameranie sa vykonáva po upravení horizontálneho zamerania.
-
Ak je vozidlo vybavené zariadením na vyrovnávanie svetlometov, nastavte spínač zariadenia na vyrovnanie svetlometov do polohy 0.
A: Os vozidla
B: Vertikálna línia stredu žiarovky ľavého predného svetlometu
C: Vertikálna línia stredu žiarovky pravého predného svetlometu
D: Horizontálna línia stredu žiarovky predného svetlometu
E: Zem
F: Hraničná línia
-

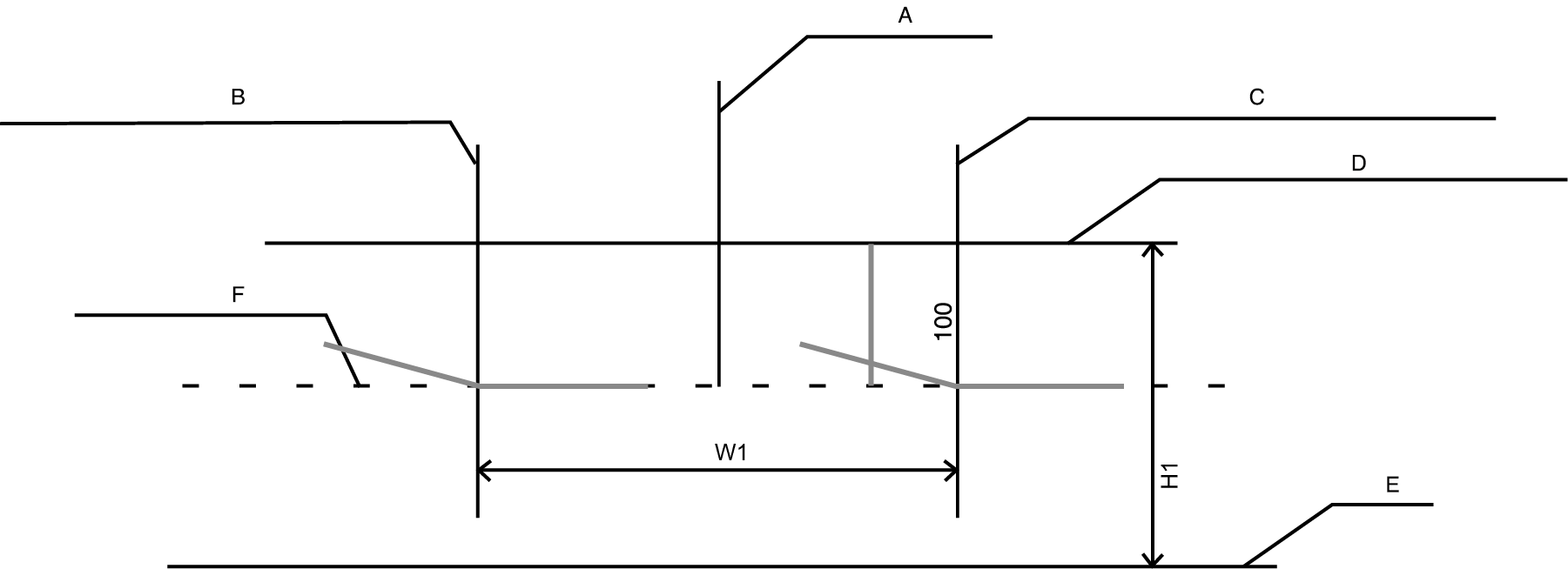

Zapnite stretávacie svetlá bez prítomnosti vodiča vo vozidle.
-
Hraničná línia by sa mala zhodovať s hraničnou líniou zobrazenou na obrázku.
-
Keď zameriavate stretávacie svetlá, vertikálne zameranie sa vykonáva po upravení horizontálneho zamerania.
-
Ak je vozidlo vybavené zariadením na vyrovnávanie svetlometov, nastavte spínač zariadenia na vyrovnanie svetlometov do polohy 0.
A: Os vozidla
B: Vertikálna línia stredu žiarovky ľavého predného svetlometu
C: Vertikálna línia stredu žiarovky pravého predného svetlometu
D: Horizontálna línia stredu žiarovky predného svetlometu
E: Zem
F: Hraničná línia
-
Zapnite hmlové svetlo bez vodiča vo vozidle.
-
Prerušovaná línia by sa mala zobrazovať v povolenom rozsahu (sivá oblasť).
A: Os vozidla
B: Vertikálna línia stredu žiarovky ľavého hmlového svetlometu
C: Vertikálna línia stredu žiarovky pravého hmlového svetlometu
D: Horizontálna línia stredu žiarovky hmlového svetlometu
E: Zem
F: Hraničná línia
G: Horná hranica
