Обогрев и кондиционирование воздуха

Запустите двигатель.

Выберите нужный режим.

Для повышения эффективности обогрева и охлаждения.

Обогрев:
Охлаждение:

Установите регулятор температуры в нужное положение.

Выберите забор свежего (наружного) воздуха.

Установите регулятор скорости вентилятора на нужную скорость.

При необходимости включите систему кондиционирования воздуха.

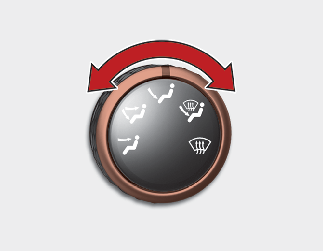

Выбор режима

Кнопка выбора режима управляет направлением потока воздуха через вентиляционную систему.

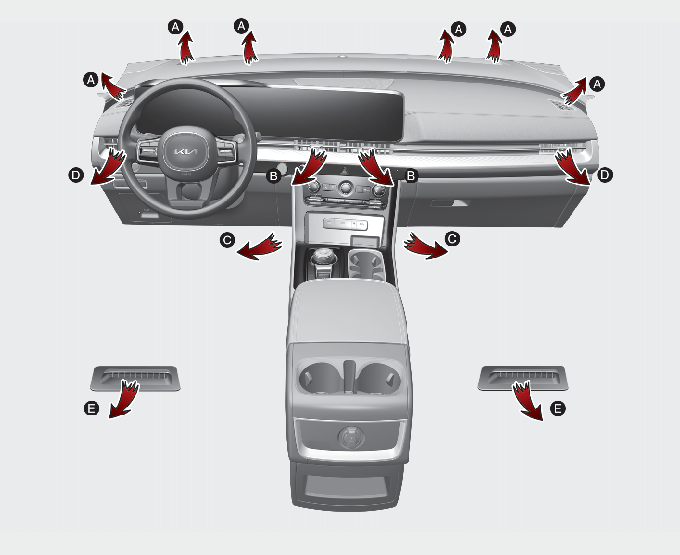

Воздух можно направить на пол, в выходы приборной панели или на лобовое стекло. Для представления положений направления воздуха «Face» (Лицо), «Bi-Level» (Двойной уровень), «Floor» (Пол), «Floor-Defrost» (Пол-разморозка) и «Defrost» (Разморозка) используются пять символов.

Уровень «Face» (Лицо) (B, D)

Поток воздуха будет направлен на верхнюю часть тела и лицо. Кроме того, направление подачи воздуха можно менять с помощью настройки положения каждого вентиляционного отверстия.

«Bi-Level» (Двойной уровень) (B, D, C, E)

Поток воздуха направляется в лицо и в нижнюю часть салона.

Подача воздуха в нижнюю часть салона и на лобовое стекло - сопла (A, C, E, D)

Основная часть воздуха направляется в нижнюю часть салона, а незначительное его количество подается на лобовое стекло, к обогревателям боковых стекол и к боковым вентиляторам.

Подача воздуха в нижнюю часть салона и на ветровое стекло - сопла (А, C, E, D)

Основная часть воздуха направляется в нижнюю часть салона и на лобовое стекло, а незначительное его количество подается к обогревателям боковых стекол и боковым вентиляторам.

Уровень «Defrost» (Разморозка) (A, D)

Основная часть воздуха направляется на лобовое стекло, а незначительное его количество подается к обогревателям боковых стекол и боковым вентиляторам.

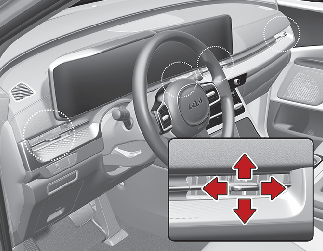

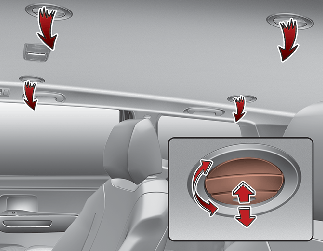

Дефлекторы на приборной панели

Передние

Сзади

Направление подачи воздуха из этих дефлекторов можно регулировать с помощью рычага управления вентилятором, как показано на рисунке.

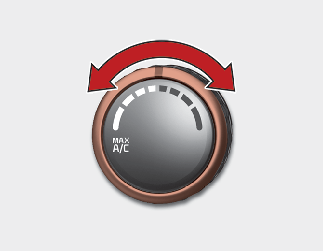

Регулировка температуры

Регулятор температуры позволяет контролировать температуру воздуха, поступающего из вентиляционной системы.

Для изменения температуры воздуха в салоне поверните регулятор вправо, чтоб сделать воздух теплее, или влево, чтобы сделать его холоднее.

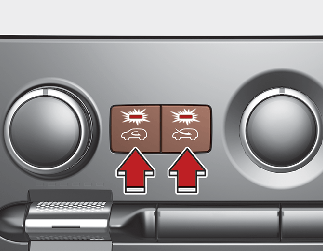

Регулирование забора воздуха

С помощью регулятора забора свежего воздуха можно выбрать забор наружного (свежего) воздуха или режима рециркуляции.

Тип A

Тип B

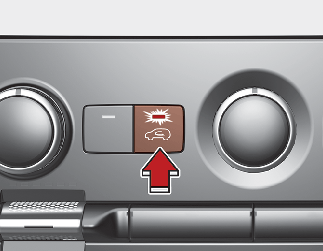

Чтобы изменить положение регулятора забора воздуха, выполните следующие действия.

Нажмите нужную кнопку управления

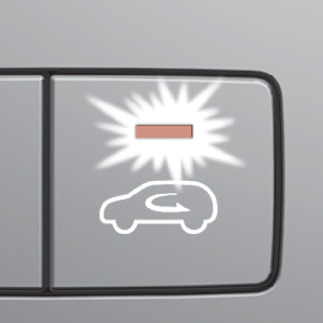

Положение рециркуляции воздуха

Индикаторная лампа на кнопке загорается при выборе режима рециркуляции.

При выборе положения рециркуляции воздух из салона подается в систему отопления и нагревается или охлаждается в зависимости от выбранной функции.

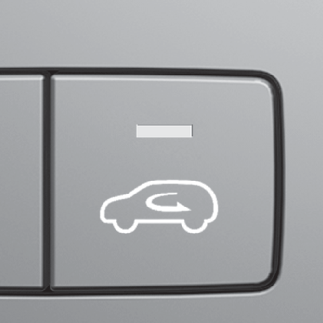

Положение забора наружного (свежего) воздуха

Тип A

Тип B

Индикаторная лампа на кнопке не горит при выборе режима забора наружного (свежего) воздуха.

Когда выбрано положение забора наружного (свежего) воздуха, воздух поступает снаружи и нагревается или охлаждается в зависимости от выбранной функции.

ПРИМЕЧАНИЕ

Продолжительная эксплуатация обогревателя в положении рециркуляции воздуха (без использования кондиционера) может привести к запотеванию лобового стекла и боковых окон, а воздух внутри салона может стать спертым.

Кроме того, длительное использование кондиционера в режиме рециркуляции ведет к осушению воздуха в салоне.

ПРЕДУПРЕЖДЕНИЕ

Длительное использование системы климат-контроля в режиме рециркуляции может привести к увеличению влажности воздуха в салоне и, следовательно, к запотеванию стекла и снижению видимости.
Не спите в автомобиле с включенным кондиционером или системой отопления. Это может причинить серьезный вред здоровью или привести к смерти из-за понижения уровня кислорода и/или температуры тела.
Длительное использование системы климат-контроля в режиме рециркуляции может вызывать сонливость или вялость и привести к потере управления автомобилем. Во время управления автомобилем регулятор режима должен как можно большее время находиться в положении забора наружного (свежего) воздуха.

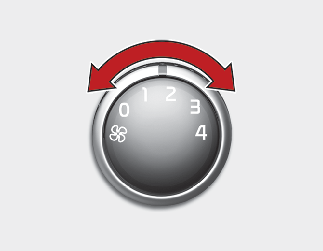

Управление скоростью вентилятора

Регулятор скорости вентилятора позволяет регулировать скорость потока воздуха из системы вентиляции.

Установите кнопку «Запуска/остановки двигателя» в положение «Вкл.».

Чтобы изменить скорость вентилятора:
Поверните регулятор вправо, чтобы увеличить скорость вентилятора, или влево, чтобы уменьшить ее.

Выключение вентиляторов:

Поверните регулятор скорости вентилятора в положение «0» (Выкл.).

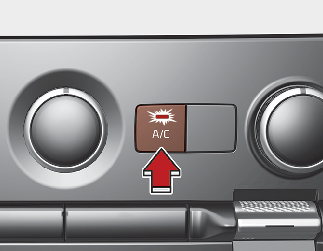

Кондиционирование воздуха (A/C)

Тип A

Тип B

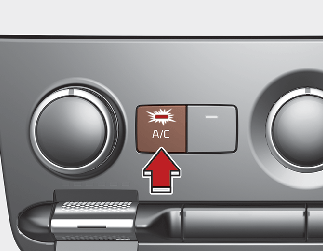

Нажмите кнопку «A/C» (кондиционер), чтобы включить систему кондиционирования (загорится индикаторная лампа).
Для того чтобы выключить систему кондиционирования, нажмите эту кнопку еще раз.

Задняя система климат-контроля

С переднего сиденья

Установите кнопку выбора системы климат-контроля задних пассажиров («REAR ON») на передней панели управления в положение «ON» (Вкл).
Установите регулятор скорости заднего вентилятора на передней панели управления климат-контролем в нужное положение.
Установите регулятор температуры для задних пассажиров на передней панели управления климат-контролем в нужное положение.

С заднего сиденья

Установите кнопку выбора системы климат-контроля задних пассажиров («REAR ON») на передней панели управления в положение «ON» (Вкл).
Установите кнопку выбора системы климат-контроля задних пассажиров («REAR LOCK») на передней панели управления в положение «OFF» (Вкл).
Установите регулятор скорости заднего вентилятора на задней панели управления климат-контролем в нужное положение.

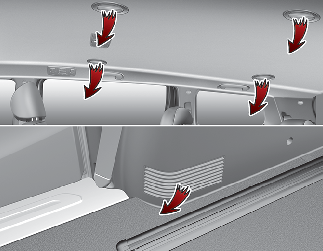

Кнопка выбора режима для заднего сиденья

Передняя система климат-контроля в положении MAX A/C, : Задние вентиляторы подают воздух через верхние вентиляционные отверстия в потолке в задней части автомобиля.
Передняя система климат-контроля в положении : Задние вентиляторы подают воздух через верхние вентиляционные отверстия в потолке в задней части автомобиля, а также через нижние вентиляционные отверстия с правой стороны в задней части автомобиля.
Передняя система климат-контроля в положении , : Задние вентиляторы подают воздух через нижние вентиляционные отверстия с правой стороны в задней части автомобиля.

Когда кнопка выбора режима управления задней системой климат-контроля («REAR ON») на передней панели климат-контроля находится в положение «ON» (Вкл) и кнопка выбора режима управления задней системой-климат контроля («REAR LOCK») на передней панели управления системой климат-контролем находится в положение «OFF» (Выкл), режим для задних пассажиров выбирается путем нажатии кнопки выбора режима на задней панели управления следующим образом:

− Задние вентиляторы подают воздух через верхние вентиляционные отверстия в потолке в задней части автомобиля.
: Задние вентиляторы подают воздух через верхние вентиляционные отверстия в потолке в задней части автомобиля, а также через нижние вентиляционные отверстия с правой стороны в задней части автомобиля.
: Задние вентиляторы подают воздух через нижние вентиляционные отверстия с правой стороны в задней части автомобиля.

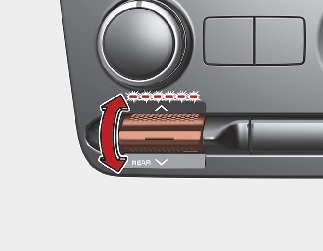

Регулятор температуры в задней части автомобиля

С переднего сиденья

Установите кнопку выбора системы климат-контроля задних пассажиров («REAR ON») в положение «ON» (Вкл) и поверните регулятор управления температуры в задней части автомобиля на передней панели управления, установив его в нужное положение. Для изменения температуры воздуха в салоне переведите регулятор вверх, чтобы сделать воздух теплее, или вниз, чтобы сделать его холоднее.

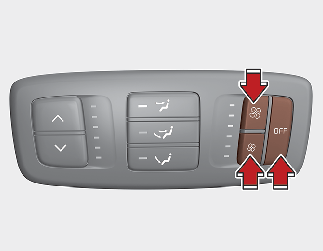

С заднего сиденья

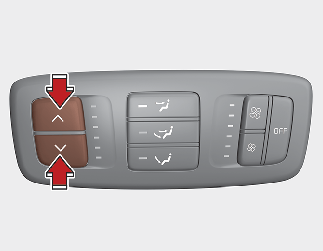

Установите кнопку выбора системы климат-контроля задних пассажиров («REAR ON») на передней панели управления климат-контролем в положение «ON» (Вкл) и установите кнопку выбора управления климат-контролем задних пассажиров («REAR LOCK») на передней панели управления климат-контролем в положение «OFF» (Выкл). Чтобы изменить температуру воздуха в задней части автомобиля, нажмите кнопку (), чтобы сделать воздух теплее, или нажмите кнопку (), чтобы сделать его холоднее.

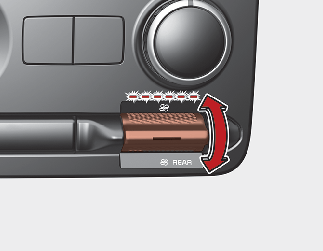

Регулятор скорости заднего вентилятора

С переднего сиденья

Установите кнопку выбора системы климат-контроля задних пассажиров («REAR ON») в положение «ON» (Вкл) и поверните регулятор управления скоростью заднего вентилятора на передней панели управления, установив его в нужное положение.

Для изменения скорости заднего вентилятора переведите регулятор вверх, чтобы увеличить скорость, или вниз, чтобы уменьшить скорость. Если установить регулятор в положение «0», задний вентилятор выключается.

С заднего сиденья

Установите кнопку выбора системы климат-контроля задних пассажиров («REAR ON») на передней панели управления климат-контролем в положение «ON» (Вкл) и установите кнопку выбора управления климат-контролем задних пассажиров («REAR LOCK») на передней панели управления климат-контролем в положение «OFF» (Выкл) и нажмите кнопку управления скоростью заднего вентилятора на задней панели управления, установив ее в нужное положение.

Чтобы отключить кондиционер для задних пассажиров, нажмите кнопку OFF (ВЫКЛ) на задней панели управления климат-контролем.
