Описание панели предохранителей/реле
На внутренней стороне крышки панели предохранителей/реле находится табличка с указанием наименования и номинальных параметров предохранителей/реле.
Не все описания панели предохранителей, приведенные в данном руководстве, могут относиться к вашему автомобилю. Информация была точной на момент печати. При осмотре панели предохранителей в автомобиле см. табличку со сведениями о панели предохранителей.

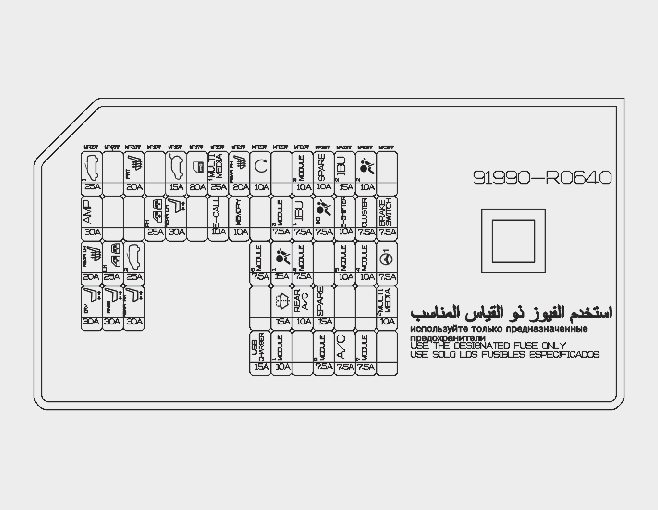

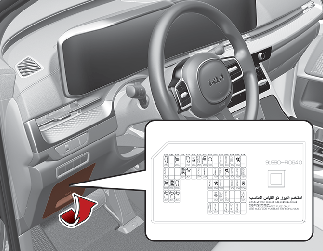

Панель предохранителей со стороны водителя
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ЛЮК В КРЫШЕ1 |
 |
25 A |
Двигатель люка в крыше спереди |
|
AMP |
 |
30 A |
AMP (усилитель) (BOSE) |
|
ПОДОГРЕВ ЗАДНЕГО ЛЕВОГО СИДЕНЬЯ |
 |
20 A |
Модуль управления вентиляцией 2-го сиденья (Л), модуль управления подогревом 2-го сиденья |
|
ВОДИТЕЛЬСКОЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ |
 |
30 A |
Модуль управления IMS (Интегрированная система памяти), переключатель водительского сиденья с электроприводом |
|
ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ВОДИТЕЛЬСКОЙ ДВЕРИ |
 |
25 A |
Переключатель заднего левого электрического стеклоподъемника, предохранительный модуль заднего левого электрического стеклоподъемника [LHD] предохранительный модуль электрического стеклоподъемника водительской двери [RHD] Переключатель электрического стеклоподъемника пассажирской двери, предохранительный модуль электрического стеклоподъемника пассажирской двери |
|
ПАССАЖИРСКОЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ |
 |
30 A |
Выключатель электропривода пассажирского сиденья, модуль контроля посадки пассажира |
|
ПОДОГРЕВ ПЕРЕДНЕГО СИДЕНЬЯ |
 |
20 A |
Модуль управления вентиляцией передних сидений, модуль управления подогревателями передних сидений |
|
ЛЮК В КРЫШЕ2 |
 |
25 A |
Двигатель люка в крыше сзади |
|
ПРАВОЕ ЗАДНЕЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ |
 |
30 A |
Модуль контроля комфорта 2-го правого сиденья |
|
ЭЛЕКТРИЧЕСКИЙ СТЕКЛОПОДЪЕМНИК ПАССАЖИРСКОЙ ДВЕРИ |
 |
25 A |
Переключатель заднего правого электрического стеклоподъемника, предохранительный модуль заднего правого электрического стеклоподъемника (ЛЕВЫЙ) Переключатель электрического стеклоподъемника пассажирской двери, предохранительный модуль электрического стеклоподъемника пассажирской двери [RHD] предохранительный модуль электрического стеклоподъемника водительской двери |
|
ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ |
 |
15 A |
Реле открывания двери багажного отделения |
|
ЛЕВОЕ ЗАДНЕЕ СИДЕНЬЕ С ЭЛЕКТРОПРИВОДОМ |
 |
30 A |
Модуль контроля комфорта 2-го левого сиденья |
|
DOOR LOCK |
 |
20 A |
Реле дверного замка, реле разблокировки дверей, МЕХАНИЗМ ОТКРЫВАНИЯ ЗАЛИВНОЙ ГОРЛОВИНЫ ТОПЛИВНОГО БАКА |
|
МУЛЬТИМЕДИА 1 |
 |
25 A |
Главный блок управления аудио, аудио/видео и навигацией, предохранитель - МУЛЬТИМЕДИА 2 |
|
E-CALL |
 |
10 A |
Модуль экстренного вызова (E-Call) |
|
ПОДОГРЕВ ЗАДНЕГО ПРАВОГО СИДЕНЬЯ |
 |
20 A |
Модуль управления вентиляцией 2-го сиденья (П), модуль управления подогревом 2-го сиденья (П) |
|
ПАМЯТЬ |
 |
10 A |
Модуль управления передним/задним кондиционером, панель управления передним кондиционером, приборная панель, мультимедиа-монитор заднего сиденья (слева/справа), наружное зеркало с электроприводом со стороны водителя/пассажира, модуль управления IMS (Интегрированная система памяти), модуль управления дверью багажника с электроприводом, датчик присутствия пассажира на заднем сиденье (ROA) №1/№2, Монитор кругового обзора |
|
«START» (Пуск) |
 |
10 A |
[Без интеллектуального ключа] замок зажигания |
|
МОДУЛЬ 6 |
 |
7,5 А |
[Smart stream D2.2] обогреватель топливного фильтра |
|
ЗАРЯДНОЕ УСТРОЙСТВО USB |
 |
15 A |
Левое зарядное USB-устройство в багажном отделении, зарядный USB-блок в багажном отделении, USB-разъем водительского сиденья, USB-разъем пассажирского сиденья |
|
МОДУЛЬ 3 |
 |
7,5 А |
IBU (Интегрированный блок управления электрооборудованием кузова), монитор кругового обзора, камера переднего вида, переключатель амортизационной прокладки, переключатель электронного стояночного тормоза, переключатель передней верхней консоли, индикатор рычага переключения АКПП, левый/правый задний угловой радар, дозирующий модуль управления |
|
ПОДУШКА БЕЗОПАСНОСТИ 1 |
 |
15 A |
Модуль управления системой пассивной безопасности (IG1), ДАТЧИК ОБНАРУЖЕНИЯ ПАССАЖИРА |
|
ОМЫВАТЕЛЬ |
 |
15 A |
Многофункциональный переключатель |
|
МОДУЛЬ 1 |
 |
10 A |
IBU (Интегрированный блок управления электрооборудованием кузова), главный блок управления аудио, аудио/видео и навигацией, клавиатура, монитор кругового обзора, модуль экстренного вызова (E-Call), зарядное USB-устройство передней полки, усилитель (BOSE), мультимедиа-монитор заднего сиденья (слева/справа) |
|
MODULE9 |
 |
10 A |
Диагностический разъем, выключатель аварийной сигнализации, модуль управления комфортом 2-го сиденья (слева/справа), рычаг переключения АКПП, переключатель амортизационной прокладки, переключатель амортизационной прокладки (снизу), модуль управления водительской дверью, наружная ручка водительской/пассажирской двери, антенна наружной ручки водительской/пассажирской двери, датчик дождя |
|
IBU1 |
 |
7,5 А |
IBU (Интегрированный блок управления электрооборудованием кузова) (ЗАЖ1) |
|
МОДУЛЬ 2 |
 |
7,5 А |
Переключатель стоп-сигналов |
|
ЗАДНИЙ КОНДИЦИОНЕР |
 |
10 A |
Модуль управления задним кондиционером, соединительный блок моторного отделения (реле заднего вентилятора) |
|
AIR BAG IND. |
 |
7,5 А |
Приборная панель, ПОДУШКА БЕЗОПАСНОСТИ (СИГНАЛЬНАЯ ЛАМПА) |
|
МОДУЛЬ 8 |
 |
7,5 А |
Модуль инвертера кондиционера, модуль управления обдувом 2-го сиденья (слева/справа), инвертер кондиционера (сзади), модуль управления обдувом переднего сиденья, соединительный блок моторного отделения (реле 1/2 обогревателя лобового стекла), модуль управления обогревом 2-го сиденья, модуль управления комфортом 2-го сиденья (слева/справа) |
|
IBU2 |
 |
15 A |
IBU (Интегрированный блок управления электрооборудованием кузова) (B+) |
|
E-SHIFTER |
 |
10 A |
[С электронным переключением (SBW)] Переключатель рычага АКПП (автоматической трансмиссии) |
|
МОДУЛЬ 5 |
 |
10 A |
Индикатор проекционной консоли |
|
Кондиционер воздуха |
 |
7,5 А |
Модуль управления передним кондиционером, панель управления передним кондиционером, соединительная панель моторного отделения (реле переднего вентилятора, реле обогревателя с положительным ТКС № 2) |
|
ПОДУШКА БЕЗОПАСНОСТИ 2 |
 |
10 A |
Модуль управления системой SRS (B+) |
|
CLUSTER |
 |
7,5 А |
Комбинация приборов (IG1) |
|
МОДУЛЬ 4 |
 |
10 A |
Диагностический разъем, главный блок управления аудио, аудио/видео и навигацией, клавиатура, левая/правая передняя фара, устройство беспроводной зарядки, модуль экстренного вызова (E-Call), модуль управления передним/задним кондиционером, переключатель заднего электростеклоподъемника (слева/справа), панель управления передним кондиционером, предохранительный переключатель заднего электростеклоподъемника (слева/справа), модуль управления IMS (интегрированная система памяти), модуль управления обогревом переднего сиденья, электрохромное зеркало, модуль управления обдувом переднего сиденья, модуль управления обогревом 2-го сиденья, модуль управления комфортом 2-го сиденья (слева/справа), консоль управления над ветровым стеклом, модуль управления обдувом 2-го сиденья (слева/справа) |
|
МОДУЛЬ 7 |
 |
7,5 А |
IBU (Интегрированный блок управления электрооборудованием кузова) (ЗАЖ2) |
|
ТОРМОЗ ПЕРЕКЛЮЧАТЕЛЬ |
 |
7,5 А |
Интегрированный блок управления электрооборудованием кузова (IBU), переключатель стоп-сигналов |
|
EPS |
 |
7,5 А |
Модуль электроусилителя руля (EPS) |
|
МУЛЬТИМЕДИА 2 |
 |
10 A |
[Без усилителя BOSE] главный блок управления аудио/видео и навигацией |

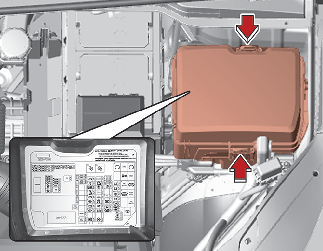

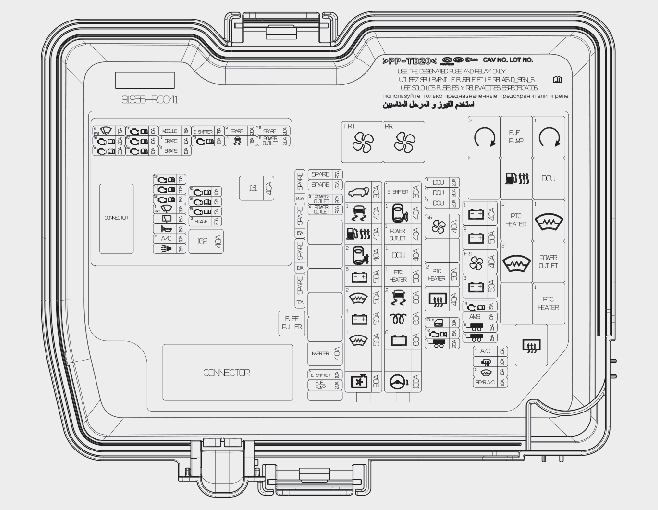

Панель с предохранителями в моторном отсеке
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ (ТИП A) |
|||
|
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ |
 |
80 A |
Вентилятор охлаждения электродвигателя |
|
ОБОГРЕВ ЛОБОВОГО СТЕКЛА1 |
 |
50 А |
Реле обогрева лобового стекла1 |
|
B + 4 |
 |
50 А |
Соединительный блок ICU (Предохранитель - SUNROOF1 (люк в крыше 1), AMP (усилитель), FRONT S/HEAT (обогрев переднего сиденья), PASSENGER P/WINDOW (электростеклоподъемник пассажирской двери), REAR LH P/SEAT (электропривод заднего левого сиденья)) |
|
ОБОГРЕВ ЛОБОВОГО СТЕКЛА2 |
 |
50 А |
Реле обогрева лобового стекла2 |
|
B + +5 |
 |
50 А |
Соединительный блок ICU (Предохранитель - REAR LH S/HEAT (обогрев заднего левого сиденья), DRIVER P/SEAT (электропривод водительского сиденья), DRIVER P/WINDOW (электростеклоподъемник водительской двери), PASSENGER P/SEAT (электропривод пассажирского сиденья), SUNROOF2 (люк в крыше 2), REAR RH P/SEAT (электропривод заднего правого сиденья)) |
|
PSD2 |
 |
40 А |
Модуль боковой двери с электроприводом |
|
ПОДОГРЕВАТЕЛЬ ТОПЛИВА |
 |
40 А |
[Smartstream D2.2] Реле подогревателя топлива |
|
ESP1 |
 |
40 А |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESP) |
|
ДВЕРЬ БАГАЖНИКА С ЭЛЕКТРОПРИВОДОМ |
 |
30 A |
Модуль двери багажного отделения с электроприводом |
|
САМОВОССТАНАВЛИВАЮЩИЙСЯ ПРЕДОХРАНИТЕЛЬ (ТИП B) |
|||
|
EPS |
 |
100 A |
Модуль электроусилителя руля (EPS) |
|
B + 6 |
 |
60 A |
Блок печатной платы (реле управления двигателем, реле включения стеклоочистителей, Предохранитель - HORN, A/C2, B/ALARM, ECU1, IG2, IG1) |
|
GLOW |
 |
60 A |
[Smartstream D2.2] Блок предварительного разогрева |
|
ESP2 |
 |
60 A |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESP) |
|
ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 1 |
 |
50 А |
[Smartstream D2.2] Реле обогревателя с положительным ТКС 1 |
|
DCU1 |
 |
40 А |
[Smartstream D2.2] Реле управления дозированием (DCU) |
|
POWER OUTLET1 |
 |
40 А |
Реле розетки питания |
|
PSD1 |
 |
40 А |
Модуль боковой двери с электроприводом |
|
E-SHIFTER1 |
 |
30 A |
[С электронным переключением (SBW)] SCU (Блок управления системой) |
|
ПРЕДОХРАНИТЕЛЬ |
|||
|
DCU2 |
 |
20 A |
[Smartstream D2.2] Модуль управления дозированием |
|
DCU3 |
 |
20 A |
[Smartstream D2.2] Модуль управления дозированием |
|
DCU4 |
 |
20 A |
[Smartstream D2.2] Модуль управления дозированием |
|
ЗАДНИЙ ВЕНТИЛЯТОР |
 |
40 А |
Реле заднего вентилятора |
|
ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС 2 |
 |
50 А |
[Smartstream D2.2] Реле обогревателя с положительным ТКС 2 |
|
ЗАДНИЙ ПОДОГРЕВ |
 |
40 А |
Реле заднего обогревателя |
|
БЛОКИРОВКА ДВЕРИ (сзади справа) |
 |
10 A |
Блок PCB (Реле блокировки/разблокировки задней левой двери) |
|
TCU2 |
 |
15 A |
БУТ (блок управления трансмиссией) |
|
ТРЕЙЛЕР1 |
 |
20 A |
Соединитель прицепа |
|
B + 1 |
 |
40 А |
Соединительная панель ICU (реле защелки при долговременной нагрузке, предохранитель — ДВЕРЬ БАГАЖНИКА, ДВЕРНОЙ ЗАМОК, ОБОГР. СИДЕНЬЯ (СЗАДИ СПРАВА), ЗАПУСК, МОДУЛЬ 9, IBU2, ПОДУШКА БЕЗОПАСНОСТИ 2, ПЕРЕКЛ. ТОРМОЗА) |
|
B+2 |
 |
50 А |
Соединительная панель ICU (IPS1/IPS2/IPS5/IPS9/IPS10) |
|
ПЕРЕДНИЙ ВЕНТИЛЯТОР |
 |
40 А |
Реле переднего вентилятора |
|
B+3 |
 |
50 А |
Соединительная панель ICU (IPS3/IPS4/IPS6/IPS7/IPS8) |
|
TCU1 |
 |
15 A |
[Smartstream D2.2] Блок управления трансмиссией (TCM) [Smartstream G3.5] Блок управления трансмиссией (TCM), модуль управления силовым агрегатом (PCM) |
|
AMS |
 |
10 A |
Датчик АКБ |
|
ТРЕЙЛЕР2 |
 |
15 A |
Соединитель прицепа |
|
TRAILER3 |
 |
15 A |
Соединитель прицепа |
|
A/C1 |
 |
10 A |
[Auto A/C] (Автокондиционер) Модуль управления передним кондиционером |
|
ЗЕРКАЛО С ПОДОГРЕВОМ |
 |
10 A |
Наружное зеркало с электроприводом со стороны водителя/пассажира, модуль управления передним кондиционером, панель управления передним кондиционером |
|
ОБОГРЕВ ЛОБОВОГО СТЕКЛА3 |
 |
10 A |
Модуль управления передним кондиционером, панель управления передним кондиционером |
|
ЗАДНИЙ КОНДИЦИОНЕР |
 |
10 A |
Модуль управления задним кондиционером |
|
РОЗЕТКА ПИТАНИЯ 3 |
 |
20 A |
Передняя розетка питания |
|
РОЗЕТКА 4 |
 |
20 A |
Задняя розетка питания |
|
INVERTER |
 |
40 А |
Модуль инвертора для преобразования постоянного тока в переменный |
|
E-SHIFTER2 |
 |
10 A |
[С электронным переключением (SBW)] SCU (Блок управления системой), электронный переключатель рычага АКПП (автоматической трансмиссии) |
|
FUEL PUMP |
 |
20 A |
Реле топливного насоса |
|
Наименование предохранителя |
Символ |
Номинал предохранителя |
Защищенная цепь |
|---|---|---|---|
|
ЗАЖИГ. 2 |
 |
40 А |
Реле IG2, соединительная панель моторного отделения (пусковое реле 1) |
|
ЗАЖИГ. 1 |
 |
40 А |
Реле IG1, реле ACC |
|
ПЕР. СТЕКЛООЧ.2 |
 |
7,5 А |
Интегрированный блок управления электрооборудованием кузова (IBU), блок управления двигателем (ECM)/модуль управления силовым агрегатом (PCM) |
|
SENSOR6 |
 |
20 A |
[Smartstream D2.2] Датчик твердых частиц, передний датчик оксида азота, задний датчик оксида азота [Smartstream G3.5] Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM) |
|
SENSOR1 |
 |
20 A |
[Smartstream D2.2] Регулирующий клапан давления топливной системы [Smartstream G3.5] Катушка зажигания № 1 / № 2 / № 3 / № 4 / № 5 / № 6 |
|
ДАТЧИК8 |
 |
10 A |
[Smartstream D2.2] Блок предварительного разогрева |
|
ECU2 |
 |
10 A |
Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM) |
|
SENSOR5 |
 |
10 A |
Соединительная панель моторного отделения (реле топливного насоса) [Smartstream D2.2] Соединительная панель моторного отделения (реле подогревателя топлива) |
|
МОДУЛЬ |
 |
7,5 А |
Блок переднего радара |
|
SENSOR9 |
 |
20 A |
[Smartstream D2.2] Клапан системы измерения расхода топлива [Smartstream G3.5] Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM) |
|
SENSOR3 |
 |
20 A |
Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM) |
|
SENSOR2 |
 |
15 A |
[Smartstream D2.2] Кислородный датчик № 1 / № 2 [Smartstream G3.5] Кислородный датчик №3 |
|
ПЕР. СТЕКЛООЧ. 1 |
 |
30 A |
Электродвигатель переднего стеклоочистителя |
|
WIPER RR |
 |
15 A |
Реле заднего стеклоочистителя, электромотор заднего стеклоочистителя |
|
ЗВУКОВОЙ СИГНАЛ |
 |
15 A |
Реле звукового сигнала |
|
A/C2 |
 |
10 A |
Реле компрессора кондиционера |
|
АВАР. СИГН. |
 |
15 A |
Реле звукового сигнала охранной сигнализации |
|
E-SHIFTER3 |
 |
7,5 А |
[С электронным переключением (SBW)] SCU (Блок управления системой) |
|
TCU3 |
 |
10 A |
БУТ (блок управления трансмиссией) |
|
ДАТЧИК 4 |
 |
10 A |
[Smartstream D2.2] Реле компрессора кондиционера, мотор охлаждающего вентилятора, переключатель стоп-сигналов, электронный термостат, датчик уровня масла [Smartstream G3.5] Реле компрессора кондиционера, мотор охлаждающего вентилятора, кислородный датчик №1/№2/№4, электромагнитный клапан контроля продувки, электромагнит переменного масляного насоса, электромагнитный клапан впускного коллектора изменяемой геометрии, клапан регулирования масла №1/ №2/ №3/ №4 |
|
ДАТЧИК7 |
 |
15 A |
[Smartstream D2.2] Электронный приводной механизм VGT (турбонагнетателя с изменяемой геометрией), сапун с ПТК (положительным температурным коэффициентом), электромагнитный клапан регулирования масла, электромагнитный клапан перепускного канала системы охлаждения EGR, соединительная панель моторного отделения (реле обогревателя с положительным ТКС № 1) [Smartstream G3.5] Инжектор №1/№2/№3/№4/№5/№6 (MPI) |
|
ECU1 |
 |
15 A |
Блок управления двигателем (ECM) / модуль управления силовым агрегатом (PCM) |
|
ESP3 |
 |
7,5 А |
Модуль управления электронной системой стабилизации курсовой устойчивости (ESP) |
|
POWER OUTLET2 |
 |
20 A |
Розетка питания в багажнике |
Тип реле можно найти в следующей таблице.
|
Название реле |
Символ |
ТИП |
|---|---|---|
|
DCU |
 |
МИКРО |
|
ЗАПУСК №1 |
 |
МИКРО |
|
FUEL PUMP |
 |
МИКРО |
|
ОБОГРЕВАТЕЛЬ ТОПЛИВНОГО ФИЛЬТРА |
 |
МИКРО |
|
ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС №1 |
 |
МИКРО |
|
ОБОГРЕВАТЕЛЬ С ПОЛОЖИТЕЛЬНЫМ ТКС №2 |
 |
МИКРО |
|
ПЕРЕДНИЙ НАГНЕТАТЕЛЬ |
 |
МИНИ |
|
ЗАДНИЙ ПОДОГРЕВ |
 |
МИКРО |
|
ЗАДНИЙ НАГНЕТАТЕЛЬ |
 |
МИНИ |
|
ЗАПУСК №2 |
 |
МИКРО |
|
ОБОГРЕВ ЛОБОВОГО СТЕКЛА №1 |
 |
МИКРО |
|
ОБОГРЕВ ЛОБОВОГО СТЕКЛА №2 |
 |
МИКРО |
|
РОЗЕТКА |
 |
МИКРО |

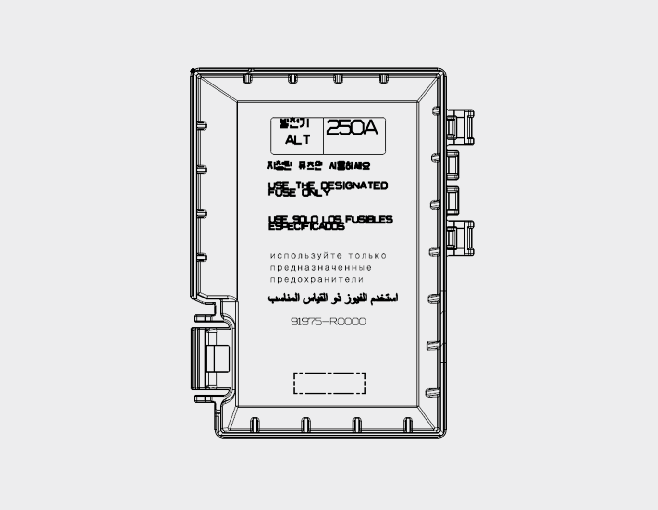

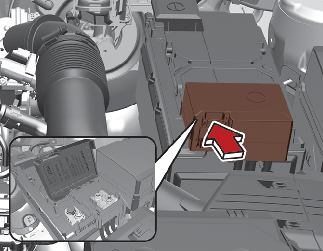

Панель с предохранителями в моторном отсеке (крышка клемм аккумулятора)
