Regulacja wiązki reflektorów i przednich świateł przeciwmgielnych (Europa)
Regulacja reflektorów
-
Napompować opony do osiągnięcia wskazanego ciśnienia i wyjąć z pojazdu wszelki zbędny ładunek – powinien w nim pozostać wyłącznie kierowca, koło zapasowe i narzędzia.
-
Pojazd należy zaparkować na płaskim podłożu.
-
Narysować na ekranie pionowe linie (przechodzące przez środki świateł głównych) i linię poziomą (przechodzącą przez środki świateł głównych).
-
Kiedy reflektory przednie i akumulator są w normalnym stanie, ustawić lampy tak, by pozycja największego świecenia znajdowała się na linii poziomej i liniach pionowych.
-

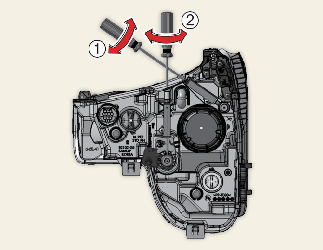

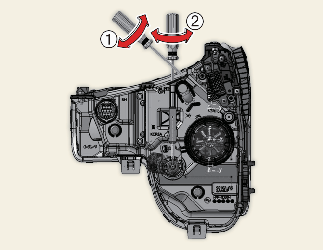

Aby skierować światła mijania w lewo lub w prawo, przekręcić śrubokręt (1) prawoskrętnie lub lewoskrętnie. Aby skierować światła mijania w górę lub w dół, przekręcić śrubokręt (2) prawoskrętnie lub lewoskrętnie.

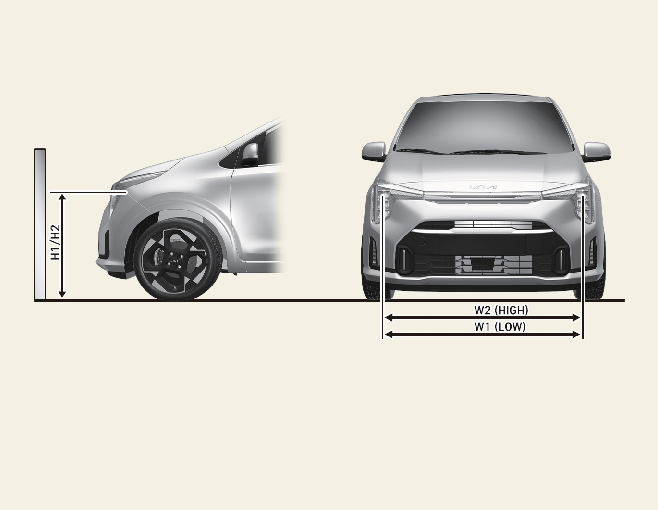

* A: Ściana
jednostka: mm
|
Stan pojazdu |
Reflektor (typ z funkcją BI) |
||||
|---|---|---|---|---|---|
|
Wysokość od podłoża |
Odległość między reflektorami |
||||
|
Światła mijania/drogowe |
|||||
|
175/65R14 |
185/55R15 |
195/45R16 |
Światła mijania/drogowe |
||
|
H1/H2 |
H1/H2 |
H1/H2 |
W1 |
W2 |
|
|
Bez kierowcy [mm (cal)] |
725 (28,5) |
723 (28,4) |
720 (28,3) |
1 241 (48,8) |
|
|
Z kierowcą [mm (cal)] |
715 (28,1) |
713 (28) |
710 (27,9) |
||
|
Stan pojazdu |
Reflektor (LED) |
|||||||
|---|---|---|---|---|---|---|---|---|
|
Wysokość od podłoża |
Odległość między reflektorami |
|||||||
|
Światła mijania/drogowe |
||||||||
|
175/65R14 |
185/55R15 |
195/45R16 |
Światła mijania/drogowe |
|||||
|
H1 |
H2 |
H1 |
H2 |
H1 |
H2 |
W1 |
W2 |
|
|
Bez kierowcy [mm (cal)] |
733 (28,8) |
673 (26,4) |
731 (28,7) |
671 (26,4) |
728 (28,6) |
668 (26,2) |
1 268 (49,9) |
|
|
Z kierowcą [mm (cal)] |
723 (28,4) |
663 (26,1) |
721 (28,3) |
661 (26) |
718 (28,2) |
658 (25,9) |
||
A: Oś pojazdu
B: Linia pionowa środka żarówki lewego reflektora
C: Linia pionowa środka żarówki prawego reflektora
D: Linia pozioma środka żarówki reflektora głównego
E: Podłoże
F: Linia odcięcia
-
Włączyć światła mijania w pojeździe bez kierowcy.
-
Linia odcięcia światła powinna pokrywać się z linią odcięcia pokazaną na rysunku.
-
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
-
Jeśli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.
A: Oś pojazdu
B: Linia pionowa środka żarówki lewego reflektora
C: Linia pionowa środka żarówki prawego reflektora
D: Linia pozioma środka żarówki reflektora głównego
E: Podłoże
F: Linia odcięcia
-
Włączyć światła mijania w pojeździe bez kierowcy.
-
Linia odcięcia światła powinna pokrywać się z linią odcięcia pokazaną na rysunku.
-
Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.
-
Jeśli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.
