Polnilnik z izmeničnim (AC) tokom

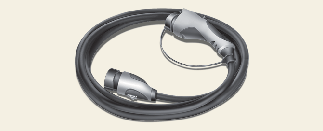

Polnilni kabel za izmenični (AC) tok (tip A)

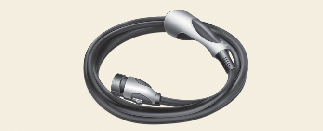

Polnilni kabel za izmenični (AC) tok (tip B)

Vozilo lahko napolnite tako, da ga na javni polnilni postaji priključite na polnilnik.

Kako priključiti polnilnik z izmeničnim (AC) tokom

Pritisnite zavorni pedal in uporabite parkirno zavoro.
Izklopite vsa stikala, premaknite prestavno ročico na P (parkiranje) in izklopite vozilo (OFF).
Vratca za polnjenje odprite tako, da pritisnete zadnji sredinski rob vratc za polnjenje.
Odstranite prah na priključku za polnjenje in dovodu za polnjenje.
Držite ročaj polnilnega priključka.

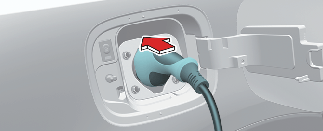

Nato vstavite polnilnik v dovod za polnjenje, dokler ne zaslišite klika. Če ni popolnoma priključen, lahko slaba povezava med polnilnim priključkom in polnilnimi priključki povzroči požar.
Preverite, ali je indikator povezave polnilnega kabla visokonapetostne baterije v instrumentni plošči vklopljen.

Polnjenje ni v teku, ko je indikator izklopljen. Ko polnilni priključek ni pravilno priključen, znova priključite polnilni kabel.

OPOMBA

Polnjenje poteka le, če je prestavna ročica v položaju P (Park). Možno je polnjenje baterije s tipko ENGINE START/STOP (zagon/ustavitev motorja) v položaju ACC. To pa lahko izprazni 12-V baterijo. Tako da, če je le mogoče, napolnite baterijo s tipko ENGINE START/STOP (zagon//ustavitev motorja) v položaju OFF (izklop).
S premikanjem prestavne ročice iz P (parkiranje) v R (vzvratno)/N (nevtralno)/D (pogon) ustavi postopek polnjenja. Če želite znova zagnati postopek polnjenja, premaknite prestavno ročico na P (Parkiranje), pritisnite tipko ENGINE START/STOP (zagon/ustavitev motorja) v položaj OFF (izklop) in izključite polnilni kabel. Nato priključite polnilni kabel.

Način zaklepa priključka za polnjenje

Ko je polnilni konektor priključen na dovod za polnjenje, se čas zaklepanja konektorja razlikuje glede na načine, izbrane v uporabniškem meniju informacijsko-razvedrilnega sistema.

Vedno zakleni: Priključek se zaklene, ko je polnilni priključek vtaknjen v polnilni dovod.
Zakleni med polnjenjem: Ko se polnjenje začne, se priključek zaklene. Ko se polnjenje konča, se konektor odklene.

Za več podrobnosti glejte Dodatne podrobnosti.
