Opis omarice z varovalkami/releji

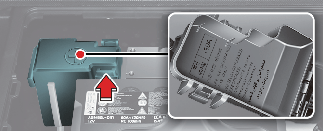

Na notranji strani pokrova omarice z varovalkami/releji je nalepka z navedbo imen in zmogljivosti varovalk/relejev.
Določeni opisi omarice z varovalkami v tem priročniku morda ne ustrezajo vašemu vozilu. Opisi veljajo na dan izdaje priročnika. Ko pregledujete omarico z varovalkami v vozilu, si oglejte nalepko z oznakami varovalk.

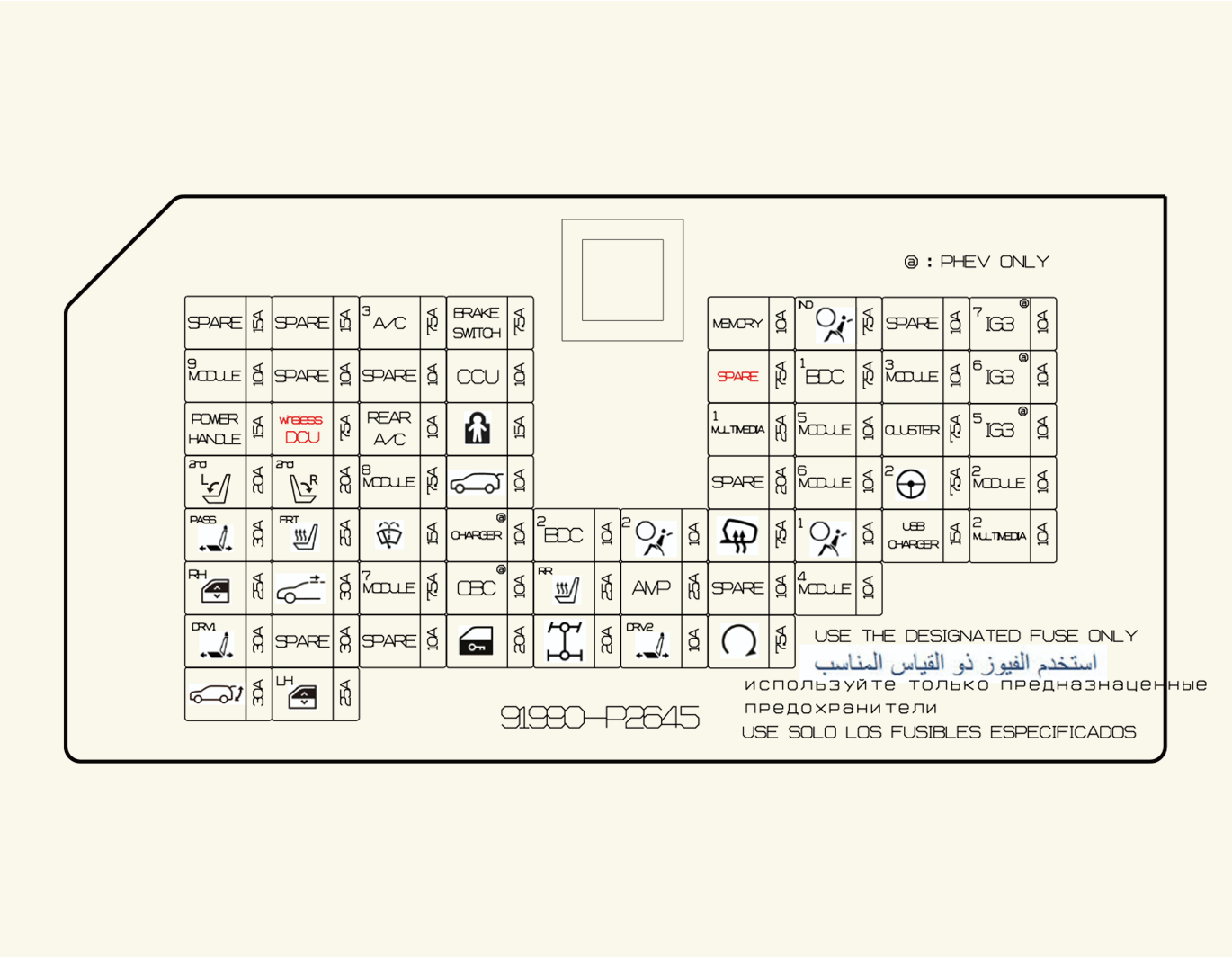

Plošča z varovalkami na voznikovi strani
|
Ime varovalke |
Simbol |
Moč varovalke |
Zaščiteno vezje |
|---|---|---|---|
|
A/C3 |
 |
7,5 A |
MTC (ročni nadzor temperature), DATC (dvojni avtomatski nadzor temperature), ERJB (PTC HEATER2 RELAY) |
|
BRAKE SWITCH |
 |
7,5 A |
BDC (krmilnik domene karoserije), stikalo zavorne luči |
|
MEMORY |
 |
10A |
Instrumentna plošča, enota razpoloženjske lučke, razpoloženjska lučka LH/RH, BDC (krmilnik domene karoserije), enota vgrajene kamere, HUD, MTC (ročni nadzor temperature), DATC (dvojni avtomatski nadzor temperature), ADAS PRK ECU, stikalo klimatske naprave zadaj |
|
A/BAG IND |
 |
7,5 A |
Nadglavna konzola |
|
MODULE9 |
 |
10A |
OBD (vgrajena diagnostika), ključni elektromagnet, stikalo varnostnih utripalk, večnamensko stikalo, senzor za dež, senzor sirene UIP, glavno stikalo za električni pomik stekel, zunanje stikalo na voznikovi kljuki, zunanje stikalo na sovoznikov kljuki, enota električnega prtljažnika, enota 1. električnega sedeža |
|
IG3 7 |
 |
10A |
CDM (modul vrat za polnjenje) – PHEV |
|
CCU |
 |
10A |
CCU (centralna komunikacijska enota) |
|
BDC1 |
 |
7,5 A |
BDC (krmilnik domene karoserije) |
|
MODULE3 |
 |
10A |
CCU (centralna komunikacijska enota), DCU (enota za povezljivost podatkov), stikalo zavorne luči |
|
IG3 6 |
 |
10A |
DATC (dvojni avtomatski nadzor temperature), CCNC (navigacijska kabina povezanega avtomobila) – PHEV |
|
POWER HANDLE |
 |
15A |
Enota Tilt-Tele |
|
wireless DCU |
 |
7,5 A |
DCU (enota za povezljivost podatkov) |
|
REAR A/C |
 |
10A |
Stikalo klimatske naprave zadaj, motor ventilatorja klimatske naprave zadaj |
|
CHILD LOCK |
 |
15A |
Ključavnica za otroke na zadnjih vratih LH/RH |
|
MULTI MEDIA1 |
 |
25A |
CCNC (navigacijska kabina povezanega avtomobila) |
|
MODULE5 |
 |
10A |
Brezžični polnilec, OBD, MTC (ročni nadzor temperature), DATC (dvojni avtomatski nadzor temperature), ECM/DCM ogledalo, enota vgrajene kamere, CCNC (navigacijska kabina povezanega avtomobila), električna enota 1. sedeža, ojačevalnik, HLLD (naprava za nastavitev višine žarometov) |
|
CLUSTER |
 |
7,5 A |
Skupina instrumentov, HUD (projekcijski zaslon) |
|
IG3 5 |
 |
10A |
CCU (centralna komunikacijska enota) – PHEV |
|
2nd ROW SEAT FOLDING LH |
 |
20A |
Aktuator zlaganja sedežev v 2. vrsti LH |
|
2nd ROW SEAT FOLDING RH |
 |
20A |
Aktuator zlaganja sedežev v 2. vrsti RH |
|
MODULE8 |
 |
7,5 A |
P_LBM (parkiranje-modul litijeve baterije) |
|
T/GATE OPEN |
 |
10A |
Zapah prtljažnih vrat |
|
MODULE6 |
 |
7,5 A |
Večnamensko stikalo, glavno stikalo električnih oken |
|
MDPS2 |
 |
7,5 A |
Enota MDPS (motorno servo krmiljenje) * MDPS (Motor Driven Power Steering – motorno gnani servo volan) je enako kot EPS (Electric Power Steering – električni servo volan). |
|
MODULE2 |
 |
10A |
CCNC (navigacijska kabina povezanega avtomobila) tipkovnica, BDC (krmilnik domene karoserije), CCU (centralna komunikacijska enota), polnilec USB, enota vgrajene kamere, CCNC (navigacijska kabina povezanega avtomobila), MTC, DCU (enota za povezljivost podatkov), nadglavna konzola, ojačevalnik, parkirna enota ADAS |
|
P/SEAT PASS |
 |
30A |
Motor sopotnikovega električnega sedeža |
|
S/HEATER FRT |
 |
25A |
Ogrevanje/prezračevanje 1. sedeža LH/RH |
|
WASHER |
 |
15A |
Večfunkcijsko stikalo |
|
CHARGER |
|
10A |
CDM (modul vrat za polnjenje), Inlet ACTR – PHEV |
|
BDC2 |
 |
10A |
BDC (krmilnik domene karoserije), zunanje stikalo na voznikovi kljuki, zunanje stikalo na sovoznikovi kljuki, ročica ATM, enota/senzor Digitalkey 2.0 |
|
A/BAG2 |
 |
10A |
Krmilna enota zračnih blazin |
|
HEATED MIRROR |
 |
7,5 A |
Ogrevano zunanje ogledalo LH/RH |
|
A/BAG1 |
 |
10A |
Krmilna enota zračnih blazin |
|
USB CHARGER |
 |
15A |
USB polnilnik v prtljažniku LH/RH, polnilnik USB na 1. sedežu LH/RH |
|
MULTI MEDAI2 |
 |
10A |
Se ne uporablja |
|
P/WINDOW RH |
 |
25A |
Motor električnega okna RH |
|
SUNROOF |
 |
40 A |
Motor panoramskega strešnega okna |
|
MODULE7 |
|
7,5 A |
BDC (krmilnik domene karoserije) |
|
OBC |
 |
10A |
OBC (Polnilnik v vozilu) – PHEV |
|
S/HEATER RR |
 |
15A |
Grelec 2. sedeža LH/RH |
|
AMP |
 |
25A |
Ojačevalnik |
|
MODULE4 |
 |
10A |
Kamera za pogled od spredaj, enota Tilt-Tele, stikalo C/PAD, pogonska enota ADAS, zadnji kotni radar LH/RH, 4WD ECU, DCU (krmilna enota odmerjanja), stikalo na konzoli, parkirna enota ADAS, sprednji radar, sprednji kotni radar LH/RH |
|
P/SEAT DRV1 |
 |
30A |
Motor voznikovega električnega sedeža |
|
DR LOCK |
 |
20A |
Zaklepanje/odklepanje vseh vrat |
|
4WD |
 |
20A |
4WD ECU |
|
P/SEAT DRV2 |
 |
30A |
Motor voznikovega električnega sedeža |
|
START |
 |
10A |
BDC (krmilnik domene karoserije), kontaktna ključavnica |
|
POWER TAILGATE |
|
15A |
Enota vrata prtljažnika z električnim upravljanjem |
|
P/WINDOW LH |
 |
25A |
Motor električnega okna LH |

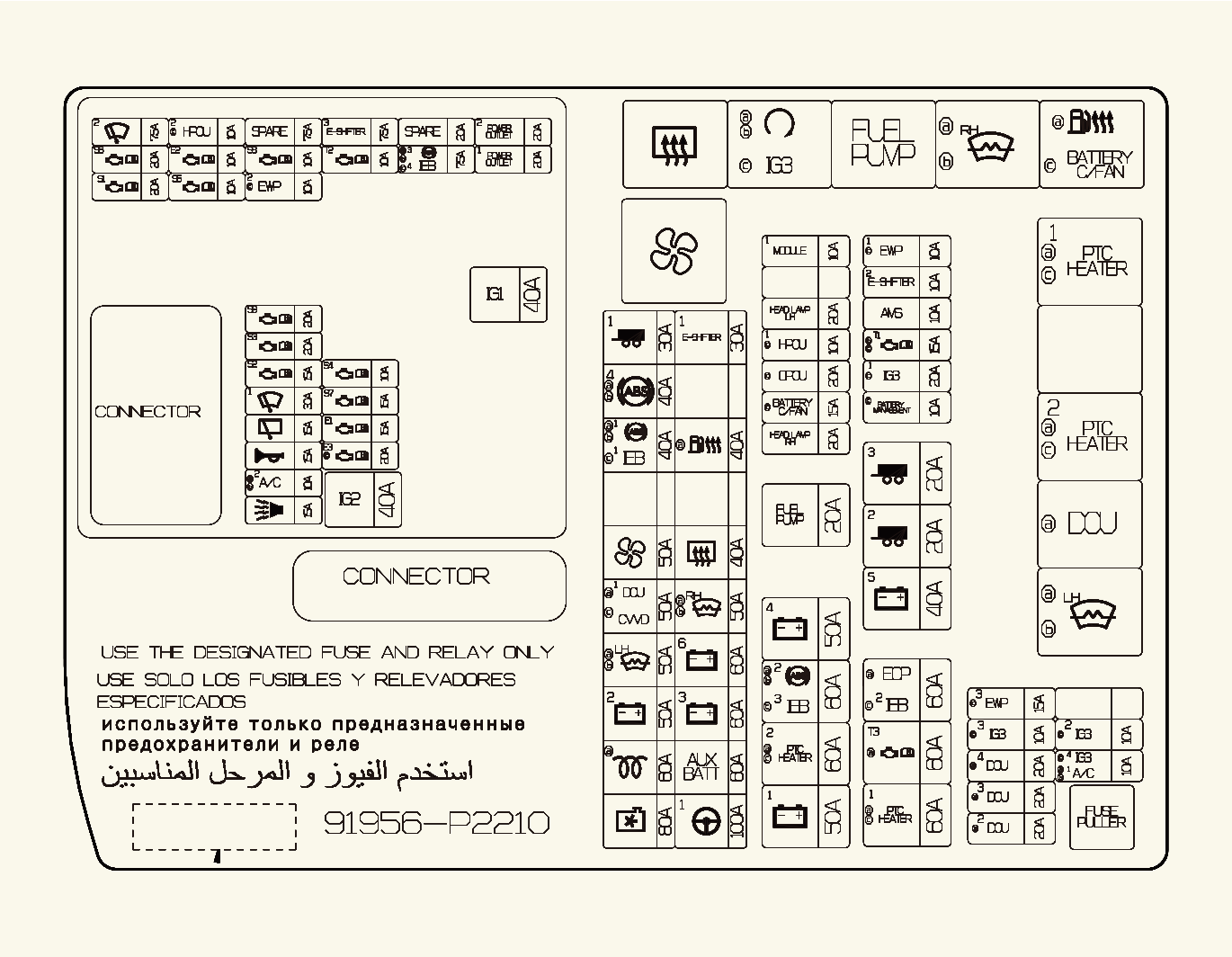

Plošča z varovalkami prostora za motor
Določeni opisi omarice z varovalkami v tem priročniku morda ne ustrezajo vašemu vozilu. Opisi veljajo na dan izdaje priročnika. Ko pregledujete omarico z varovalkami v vozilu, si oglejte nalepko z oznakami varovalk na notranji strani pokrova varovalk. V tem diagramu boste našli specifične informacije za vaša vozila.
|
Ime varovalke |
Simbol |
moč varovalke |
Zaščiteno vezje |
|---|---|---|---|
|
COOLING FAN |
 |
80 A 100 A |
Motor hladilnega ventilatorja 80 A (600 W), motor hladilnega ventilatorja 100 A (715 W) |
|
GCU |
 |
60 A |
Se ne uporablja |
|
B+2 |
 |
50 A |
PDC (krmilnik domene napajanja) |
|
W/S Heated Glass LH |
 |
50 A |
Se ne uporablja |
|
CVVD |
 |
50 A |
CVVD |
|
BLOWER |
 |
50 A |
Rele ventilatorja |
|
IEB1 |
|
40 A |
Enota IEB |
|
ABS4 |
 |
40 A |
Se ne uporablja |
|
TRAILER1 |
 |
30 A |
Modul za prikolico |
|
MDPS1 |
 |
100 A |
Enota MDPS (motorno servo krmiljenje) * MDPS (Motor Driven Power Steering – motorno gnani servo volan) je enako kot EPS (Electric Power Steering – električni servo volan). |
|
AUX BATT |
 |
60 A |
Stikalo klimatske naprave zadaj, motor ventilatorja klimatske naprave zadaj |
|
B+3 |
 |
60 A |
PDC (krmilnik domene napajanja) |
|
B+6 |
 |
60 A |
Blok PCB |
|
W/S Heated Glass RH |
 |
50 A |
Se ne uporablja |
|
REAR HEATED |
 |
40 A |
Rele ogrevanega zadnjega stekla |
|
FUEL HEATER |
 |
40 A |
Se ne uporablja |
|
E-SHIFTER1 |
 |
30 A |
SCU (krmilna enota prestavljanja po žici) |
|
B+1 |
 |
50 A |
PDC (krmilnik domene napajanja) |
|
PTC HEATER2 |
 |
60 A |
[D2.2] PTC rele grelca2 |
|
IEB3 |
 |
60A |
Enota IEB |
|
B+4 |
 |
50 A |
PDC (krmilnik domene napajanja) |
|
FUEL PUMP |
 |
20 A |
Rele črpalke za gorivo |
|
HEAD LAMP RH |
 |
20 A |
ŽAROMET RH |
|
BATTERY C/FAN |
 |
15 A |
Hladilni ventilator akumulatorja |
|
OPCU |
 |
20 A |
OPCU (krmilna enota oljne črpalke) |
|
HPCU |
 |
10A |
HPCU |
|
HEAD LAMP LH |
 |
20 A |
ŽAROMET LH |
|
MODULE1 |
 |
10A |
UIP sirena (ultrazvočna zaščita pred vdorom) |
|
PTC HEATER1 |
 |
60A |
Rele grelca 1 PTC |
|
TCU3 |
 |
60 A |
Se ne uporablja |
|
IEB2 |
|
60A |
Enota IEB |
|
B+5 |
 |
40 A |
PDC (krmilnik domene napajanja) |
|
TRAILER2 |
 |
20 A |
Modul za prikolico |
|
TRAILER3 |
 |
20 A |
Modul za prikolico |
|
BMS |
 |
10 A |
BMS (Sistem upravljanja baterije) |
|
IG3 1 |
 |
20A |
Glavno napajanje IG3 – PHEV |
|
TCU1 |
 |
15 A |
[G2.5] TCU |
|
AMS |
 |
10 A |
Senzor akumulatorja |
|
E-SHIFTER2 |
 |
10 A |
SCU (krmilna enota prestavljanj po žici), stikalo na konzoli |
|
EWP1 |
 |
10 A |
EWP (električna vodna črpalka) |
|
DCU2 |
 |
20 A |
Se ne uporablja |
|
DCU3 |
 |
20 A |
Se ne uporablja |
|
DCU4 |
 |
20 A |
Se ne uporablja |
|
IG3 3 |
 |
10A |
BMS (sistem upravljanja baterije), OBC (polnilnik v vozilu) – PHEV |
|
EWP 3 |
 |
15 A |
EWP (električna vodna črpalka) |
|
IG3 4 |
 |
10A |
Kompresor A/CON – PHEV |
|
IG3 2 |
 |
15A |
HPCU, SCU (krmilna enota prestavljanja po žici) – PHEV |
|
Ime varovalke |
Simbol |
moč varovalke |
Zaščiteno vezje |
|---|---|---|---|
|
IG1 |
 |
40 A |
PCB blok (IG1 rele, ACC rele) |
|
IG2 |
 |
40 A |
PCB blok (IG2 rele), rele za zagon |
|
WIPER FRT2 |
 |
7,5 A |
BDC (krmilnik domene karoserije), ECU (krmilna enota motorja) |
|
SENSOR6 |
 |
20 A |
Senzor za kisik (navzdol) |
|
SENSOR1 |
 |
20 A |
Vžigalna tuljava št. 1, št. 2, št. 3, št. 4 |
|
ECU2 |
 |
10 A |
ECU (krmilna enota motorja) |
|
SENSOR5 |
 |
10 A |
Rele črpalke za gorivo |
|
SENSOR8 |
 |
10 A |
OPCU (krmilna enota oljne črpalke) |
|
EWP2 |
 |
10 A |
EWP (električna vodna črpalka) |
|
SENSOR9 |
 |
20 A |
ECU (krmilna enota motorja) |
|
SENSOR3 |
 |
20 A |
ECU (krmilna enota motorja) |
|
SENSOR2 |
 |
15 A |
Aktivna črpalka za izpiranje |
|
WIPER FRT1 |
 |
30 A |
PCB blok (rele sprednjega brisalca visoko, nizko) |
|
WIPER RR |
 |
15 A |
PCB blok (rele zadnjega brisalca) |
|
HORN |
 |
15 A |
PCB blok (rele hupe) |
|
A/CON2 |
 |
10 A |
Se ne uporablja |
|
B/ALARM HORN |
 |
15 A |
PCB blok (rele protivlomne hupe) |
|
E-SHIFTER3 |
 |
7,5 A |
SCU (krmilna enota prestavljanj po žici), stikalo na konzoli |
|
TCU2 |
 |
10 A |
TCU |
|
SENSOR4 |
 |
10 A |
Hladilni ventilator, variabilni sesalni elektromagnet, neprekinjeno krmiljenje odmične gredi, električni termostat, elektromagnetni ventil za nadzor odpiranja, recirkulacijski ventil, modul za preverjanje puščanja izparjevalnika |
|
SENSOR7 |
 |
15 A |
Senzor za kisik (navzgor) |
|
ECU1 |
 |
15 A |
ECU (krmilna enota motorja) |
|
ECU 3 |
 |
20 A |
ECU (krmilna enota motorja) |
|
IEB 4 |
 |
10 A |
IEB (integrirana enota električne zavore) |
|
POWER OUTLET2 |
 |
20 A |
Električna vtičnica v zadnji konzoli |
|
POWER OUTLET1 |
 |
20 A |
Električna vtičnica prtljage |
Glejte naslednjo tabelo za vrsto releja.
|
Ime releja |
Tip |
|---|---|
|
Fuel Pump Relay |
MICRO |
|
Battery C/Fan Relay |
MICRO |
|
PTC Heater #1 Relay |
MICRO |
|
PTC Heater #2 Relay |
MICRO |
|
Blower Relay |
MINI |
|
Rear Heated Relay |
MICRO |

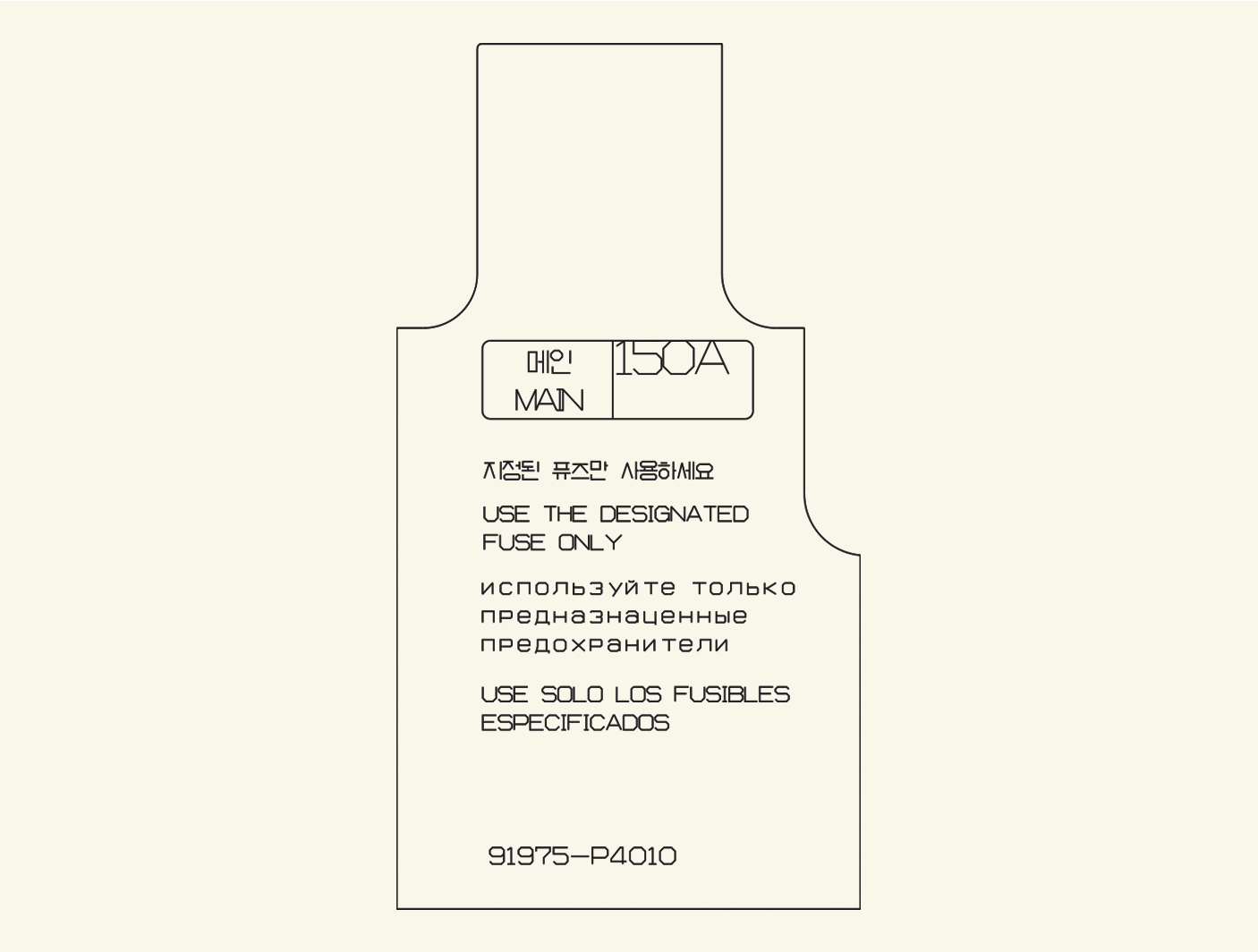

Plošča z varovalkami v motornem prostoru (pokrov akumulatorskega pola)
