Orientamento di fari e luci fendinebbia (per Europa)

Orientamento dei fari

Alogena (5 porte, Wagon)

LED (5 Porte, Wagon, Shooting brake)

LED (CUV)

Gonfiare gli pneumatici con la pressione specificata e rimuovere qualsiasi carico dal veicolo ad eccezione di conducente, pneumatico di scorta e attrezzi.

Il veicolo deve essere parcheggiato su un pavimento in piano.

Disegnare due linee verticali (Linee verticali passanti attraverso il centro del rispettivo faro) e una linea orizzontale (Linea orizzontale passante attraverso il centro dei due fari) sullo schermo.

Con fari e batteria in condizione normale, orientare i fari in modo che la porzione con la luminosità massima cada sulle linee orizzontale e verticali.

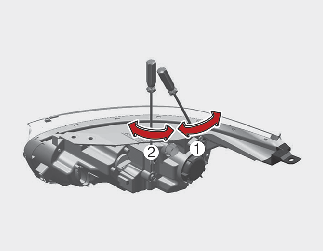

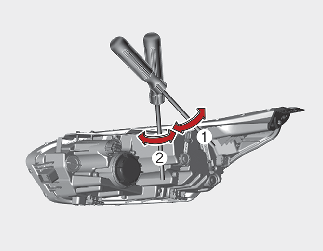

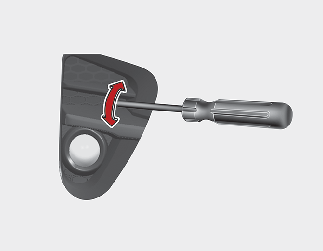

Per orientare i fari anabbaglianti e abbaglianti verso sinistra o verso destra, ruotare il cacciavite (1) in senso orario o antiorario. Per orientare i fari anabbaglianti e abbaglianti verso l'alto o verso il basso, ruotare il cacciavite (2) in senso orario o antiorario.

Orientamento luci fendinebbia

5 Porte, Wagon

5 Porte, Wagon, Shooting brake (Linea GT)

CUV

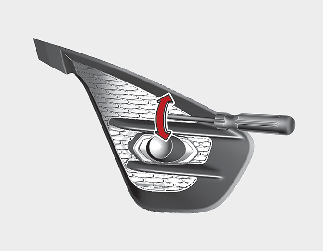

L'orientamento delle luci fendinebbia si esegue come l'orientamento dei fari.
Con i fendinebbia anteriori e la batteria in condizioni di funzionamento normali, orientare i fendinebbia anteriori.

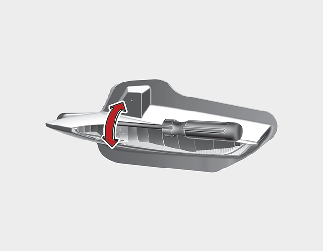

Per orientare i fendinebbia anteriori verso l'alto o verso il basso, ruotare il cacciavite in senso orario o antiorario.

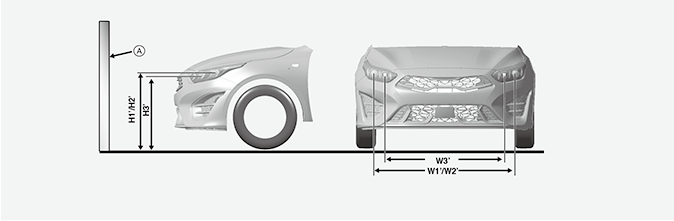

Punto di orientamento

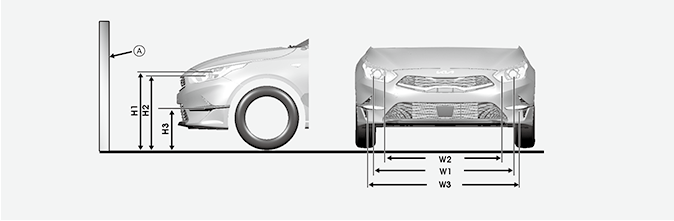

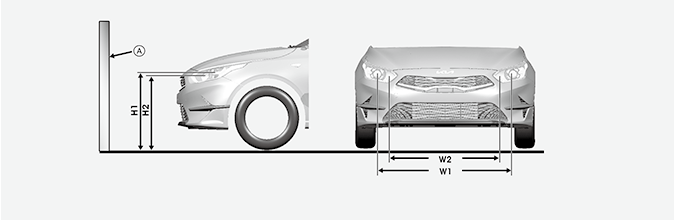

5 porte, Wagon (modello standard) - Tipo alogeno A

5 porte, Wagon (modello standard) - Tipo alogeno B

* A: Schermo

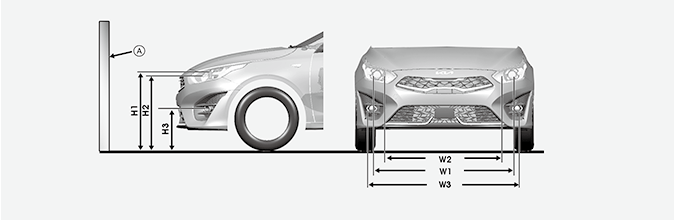

5 Porte, Wagon (modello linea GT) - Tipo alogena

5 Porte, Wagon, Shooting brake - Tipo LED

CUV (pneumatico 16/18 pollici)

5 porte, Wagon (modello standard)

Condizione veicolo	Faro (Tipo alogeno A)
	Altezza da terra		Distanza tra le luci
	Anabbaglianti	Abbaglianti	Anabbaglianti	Abbaglianti
	H1	H2	W1	W2
senza conducente [mm]	706	684	1.344	1.112
con il conducente [mm]	700	678	1.344	1.112

Condizione veicolo	Faro (Tipo alogeno B)				Faro (Tipo LED)
	Altezza da terra		Distanza tra le luci		Altezza da terra	Distanza tra le luci
	Anabbaglianti	Abbaglianti	Anabbaglianti	Abbaglianti	Anabbaglianti/Abbaglianti	Anabbaglianti/Abbaglianti
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
senza conducente [mm]	706	684	1.344	1.112	714	1.404
con il conducente [mm]	700	678	1.344	1.112	708	1.404

Condizione veicolo	Luce fendinebbia anteriore (Tipo lampadina)		Luce fendinebbia anteriore (Tipo LED)
	Altezza da terra	Distanza tra le luci	Altezza da terra	Distanza tra le luci
	H3	W3	H3'	W3'
senza conducente [mm]	370	1.426	694	1.191
con il conducente [mm]	366	1.426	688	1.191

5 porte, Wagon (modello GT-Line/GT)

Condizione veicolo	Faro (Tipo alogeno)				Faro (Tipo LED)
	Altezza da terra		Distanza tra le luci		Altezza da terra	Distanza tra le luci
	Anabbaglianti	Abbaglianti	Anabbaglianti	Abbaglianti	Anabbaglianti/Abbaglianti	Anabbaglianti/Abbaglianti
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
senza conducente [mm]	698	676	1.344	1.112	706	1.404
con il conducente [mm]	692	670	1.344	1.112	700	1.404

Condizione veicolo	Luce fendinebbia anteriore (Tipo lampadina)		Luce fendinebbia anteriore (Tipo LED)
	Altezza da terra	Distanza tra le luci	Altezza da terra	Distanza tra le luci
	H3	W3	H3'	W3'
senza conducente [mm]	371	1.449	686	1.191
con il conducente [mm]	357	1.449	682	1.191

Shooting brake (modello GT Line/GT)

Condizione veicolo	Faro (Tipo alogeno)				Faro (Tipo LED)
	Altezza da terra		Distanza tra le luci		Altezza da terra	Distanza tra le luci
	Anabbaglianti	Abbaglianti	Anabbaglianti	Abbaglianti	Anabbaglianti/Abbaglianti	Anabbaglianti/Abbaglianti
	H1	H2	W1	W2	H1'/H2'	W1'/W2'
senza conducente [mm]	701	679	1.344	1.112	709	1.404
con il conducente [mm]	695	673	1.344	1.112	703	1.404

Condizione veicolo	Luce fendinebbia anteriore (Tipo lampadina)		Luce fendinebbia anteriore (Tipo LED)
	Altezza da terra	Distanza tra le luci	Altezza da terra	Distanza tra le luci
	H3	W3	H3'	W3'
senza conducente [mm]	371	1.449	689	1.191
con il conducente [mm]	357	1.449	685	1.191

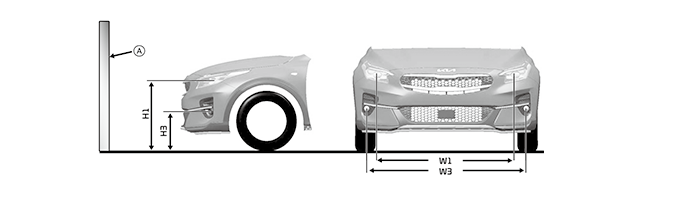

CUV (pneumatici 16 pollici)

Condizione veicolo	Faro (Tipo LED)		Luce fendinebbia anteriore (Tipo lampadina)
	Altezza da terra	Distanza tra le luci	Altezza da terra	Distanza tra le luci
	Anabbaglianti/Abbaglianti	Anabbaglianti/Abbaglianti	H3	W3
	H1	W1	H3	W3
senza conducente [mm]	743	1.339	423	1.547
con il conducente [mm]	737	1.339	429	1.547

CUV (pneumatici 18 pollici)

Condizione veicolo	Faro (Tipo LED)		Luce fendinebbia anteriore (Tipo lampadina)
	Altezza da terra	Distanza tra le luci	Altezza da terra	Distanza tra le luci
	Anabbaglianti/Abbaglianti	Anabbaglianti/Abbaglianti	H3	W3
	H1	W1	H3	W3
senza conducente [mm]	754	1.339	435	1.547
con il conducente [mm]	748	1.339	429	1.547

Luce anabbagliante faro (guida a sinistra)

Basato su schermo distante 10 m

A: Asse verticale

B: Linea verticale del centro lampadina faro lato sinistro

C: Linea verticale del centro lampadina faro lato destro

D: Linea orizzontale del centro lampadina faro

E: Terra

F: linea di demarcazione

Accendere gli anabbaglianti con un conducente (75 kg) a bordo.

La linea di demarcazione deve essere proiettata entro la linea di demarcazione indicata in figura.

Prima di tutto, regolare la linea di demarcazione da associare alla linea orizzontale e poi regolare con la linea verticale.

Se il dispositivo di regolazione fari è in dotazione, regolare l'interruttore dispositivo di regolazione fari sulla posizione '0'.

* Se è necessario puntare, regolare il punto di mira dopo la misurazione effettiva dell'altezza da terra di un veicolo o visitare Kia. Si consiglia di visitare un concessionario/partner di assistenza autorizzato Kia. Ciò si rende necessario in quanto può differire dall'altezza da terra effettiva di un veicolo.

Luce fendinebbia

Basato su schermo distante 10 m

A: Asse verticale

B: Linea verticale del centro lampadina luce fendinebbia lato sinistro

C: Linea verticale del centro lampadina luce fendinebbia lato destro

D: Linea orizzontale del centro lampadina luci fendinebbia

E: Terra

F: linea di demarcazione

G: Limite superiore

Accendere gli anabbaglianti con un conducente (75 kg) a bordo.

La linea di distacco deve essere proiettata nell'area prevista (zona ombreggiata).
