Cambio del fusible del compartimento del motor

  1. Apague el interruptor de encendido y el resto de interruptores.

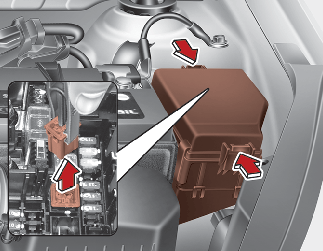

  2. Retire la cubierta del panel de fusibles pulsando la lengüeta y tirando hacia arriba. Con el fusible tipo plano desconectado, retírelo utilizando el clip diseñado para cambiar fusibles situado en la caja de fusibles del compartimento del motor. Tras retirarlo, inserte de forma segura un fusible inverso de igual cantidad.

  3. Compruebe los fusibles que ha extraído; reemplace los fundidos. Para extraer o insertar un fusible, utilice el quitafusibles que se encuentra en el panel de fusibles del compartimento del motor.

  4. Introduzca un nuevo fusible de la misma potencia y asegúrese de que encaja perfectamente en los clips. Si queda flojo, consulte en un taller profesional. Kia recomienda consultar en un centro de servicio/distribuidor Kia autorizado.

PRECAUCIÓN

Tras comprobar el panel de fusibles en el compartimento del motor, monte la cubierta del panel de fusibles mediante un sonido de clic.

En caso contrario, el contacto con el agua podría provocar fallos eléctricos.

Mu.epsusible

Si se funde el mu.epsusible, extráigalo de la siguiente manera:

  1. Desconecte el cable negativo de la batería.

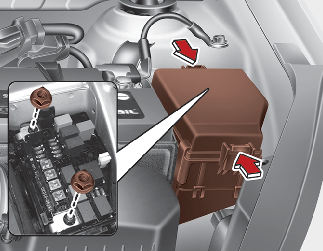

  2. Desmonte las tuercas como se muestra en la ilustración superior.

  3. Reemplace el fusible por uno de la misma potencia.

  4. Vuelva a montarlo siguiendo el proceso de desmontaje en sentido inverso.

AVISO

Si se funde el mu.epsusible, consulte a un taller profesional. Kia recomienda consultar en un centro de servicio/distribuidor Kia autorizado.

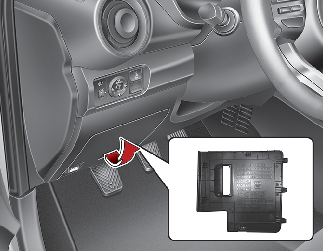

Panel de fusibles del lado del conductor

En la parte interior de las cubiertas del panel de fusibles, encontrará la etiqueta de los fusibles en la que se describe el nombre y la capacidad de los mismos.

AVISO

No todas las descripciones del panel de fusibles descritas en este manual son válidas para su vehículo.

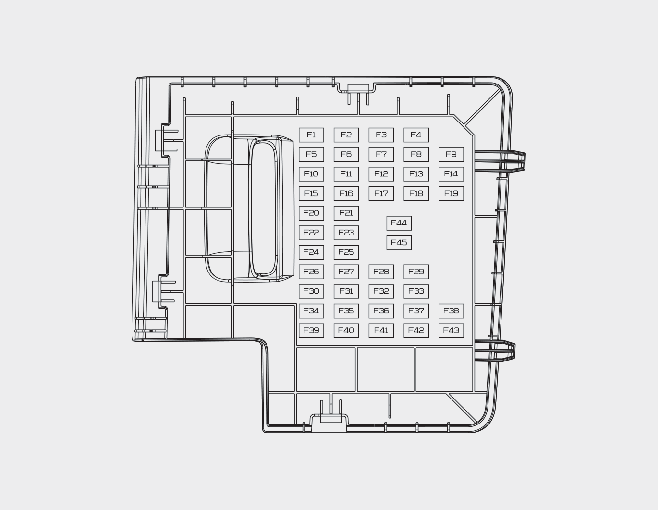

Panel de instrumentos (panel de fusibles del lado del conductor)

NO

Nombre del fusible

Amperaje del fusible

Circuito protegido

F1

-

-

-

F2

FOG LAMP REAR

10 A

Relé de la luz antiniebla trasera

F3

HAZARD

15 A

Interruptor de emergencia, relé de emergencia (con BCM (módulo de control de la carrocería))

F4

DOOR LOCK

20 A

[Sin BCM (módulo de control de la carrocería)] Actuador de bloqueo de la puerta del conductor

[Con BCM (módulo de control de la carrocería)] Relé de bloqueo/desbloqueo de las puertas

F5

-

-

-

F6

FOG LAMP FRONT/DRL

15 A

Luz antiniebla DELANTERA/Luz de conducción diurna

F7

STOP LAMP

15 A

Módulo electrónico de la señal de freno, interruptor de la luz de freno

F8

-

-

-

F9

P/WINDOW LH

25 A

Interruptor principal del elevalunas eléctrico, lado de la manilla izquierda del interruptor del elevalunas eléctrico trasero

F10

POWER OUTLET

20 A

Toma de corriente delantera

F11

-

-

-

F12

SUNROOF

15 A

Motor del techo solar

F13

-

-

-

F14

P/WINDOW RH

25 A

Interruptor principal del elevalunas eléctrico, lado de la manilla derecha del interruptor del elevalunas eléctrico trasero

F15

ACC

10 A

Interruptor del espejo retrovisor eléctrico, BCM (módulo de control de la carrocería), audio, unidad principal de navegación y vídeo/audio

F16

AMS

10 A

Sensor de la batería

F17

IMMO/S HEATER

10 A

Módulo del inmovilizador/Asiento con calefacción

F18

-

-

-

F19

HEATED MIRROR

10 A

Módulo de control del aire acondicionado, PCM (módulo de control del tren de potencia)/ECM (módulo de control del motor)

F20

A/BAG IND

10 A

Tablero de instrumentos

F21

MDPS2

10 A

Unidad MDPS (dirección asistida accionada por motor)

F22

AIR BAG

10 A

Módulo de control del SRS (sistema de sujeción suplementario)

F23

IG1

10 A

Interruptor de la luz de freno, BCM (módulo de control de la carrocería), unidad principal de navegación y vídeo/audio

F24

T/SIGNAL LAMP

10 A

Interruptor de emergencia

F25

ABS3

10 A

Módulo de control del ABS (sistema de frenos antibloqueo)/ESC (control de estabilidad electrónico)

F26

CLUSTER

10 A

Tablero de instrumentos

F27

B/UP LAMP2

10 A

[Transmisión manual] Interruptor de la luz de marcha atrás

F28

TCU2

10 A

Sensor de velocidad de salida, sensor de velocidad de entrada, interruptor del inhibidor

F29

TAIL LAMP LH

10A /

7,5A *1)

Lado de la manilla izquierda de la luz de combinación trasera (EXTERIOR), lado de la manilla derecha/izquierda de la placa de la matrícula, lado de la manilla izquierda del faro

F30

-

-

-

F31

ECU4

10 A

Módulo del inmovilizador, PCM [módulo de control del tren de potencia], ECM [módulo de control del motor]

F32

VACUUM PUMP

-

VACUUM PUMP

F33

TAIL LAMP RH

10A /

7,5A *1)

Lado de la manilla derecha de la luz de combinación trasera (EXTERIOR), lado de la manilla derecha del faro, módulo de control del aire acondicionado, tablero de instrumentos, muelle del reloj, interruptor de emergencia, interruptor del panel de protección, audio, iluminación de la palanca de cambio de la transmisión automática, unidad principal de navegación y vídeo/audio, clavija AUX y USB, interruptor del dispositivo de nivelación de faros

F34

-

-

-

F35

-

-

-

F36

IG2 2

10 A

BCM (módulo de control de la carrocería), módulo de control del aire acondicionado, interruptor del dispositivo de nivelación de los faros, motor del techo solar, lado de la manilla derecha/izquierda del faro, bloque de conexiones del compartimento del motor (relé del soplador), sin BCM [módulo de control de la carrocería] - relé del elevalunas eléctrico

F37

START

10 A

[Transmisión automática] Interruptor del inhibidor

[Transmisión manual] Interruptor de bloqueo del encendido

F38

-

-

-

F39

-

-

-

F40

-

-

-

F41

WIPER2

20 A

Motor del limpiaparabrisas delantero, M_F_SW_W

F42

HEAD LAMP

10 A

Tablero de instrumentos, bloque de conexiones del compartimento del motor (relé del faro (carretera), relé del faro (cruce))

F43

-

-

-

F44

ROOM LAMP

10 A

BCM (módulo de control de la carrocería), luz del habitáculo delantera, luz del maletero, tablero de instrumentos, conector de enlace de datos

F45

AUDIO

20 A

Audio, unidad principal de navegación y vídeo/audio

* 1) Consulte la capacidad de los fusibles en su vehículo.

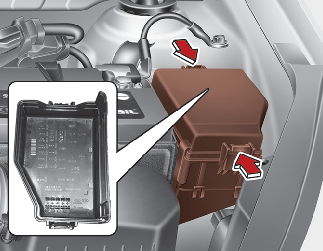

Panel de fusibles del compartimento del motor (motor de gasolina)

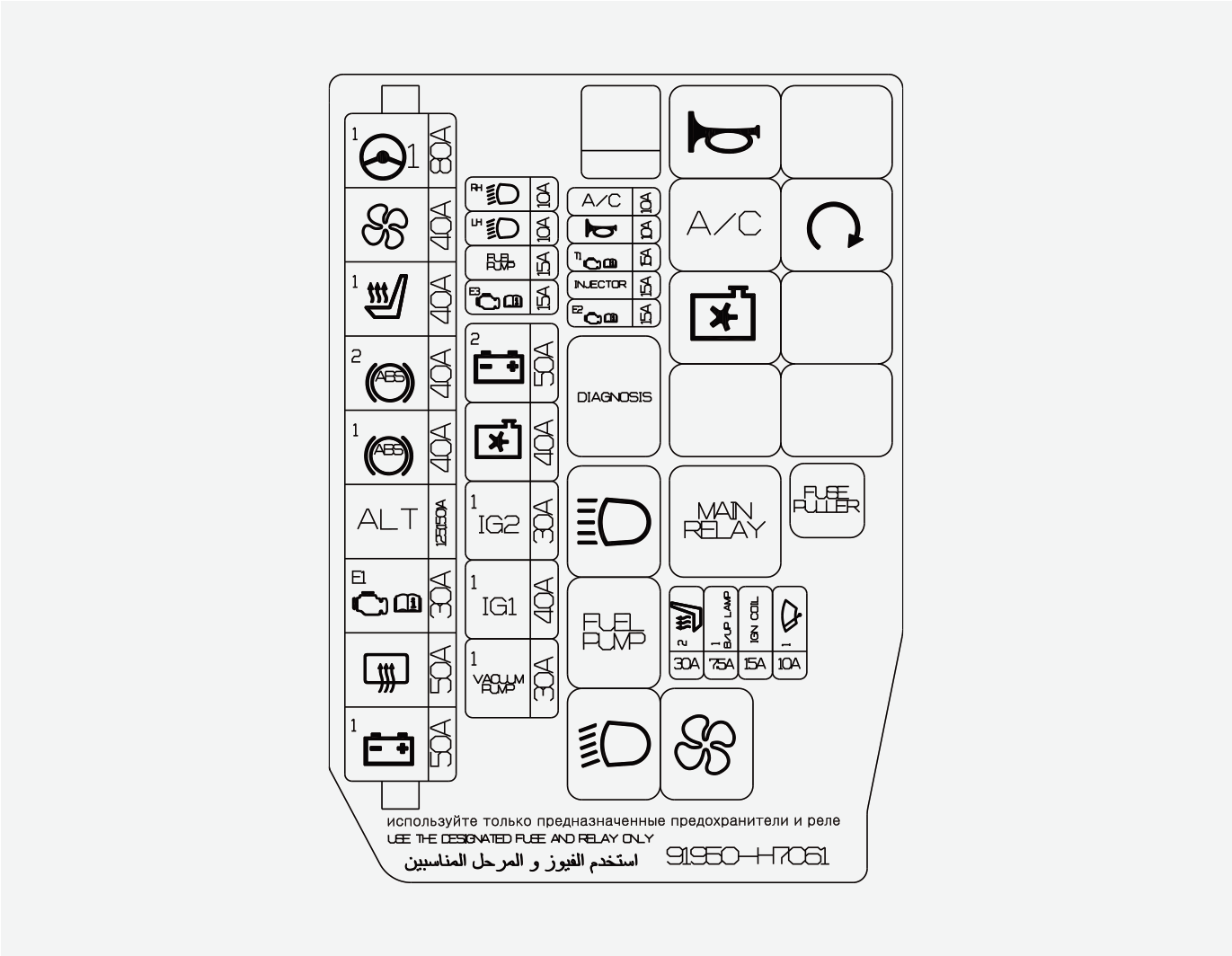

Panel de fusibles del compartimento del motor

Nombre del fusible

Amperaje del fusible

Circuito protegido

MULTI FUSE-1

BATT1

50 A

Caja de conexiones del panel de instrumentos (fusible - audio, luz del habitáculo, relé de las luces traseras, AMS, LUZ ANTINIEBLA DELANTERA, LUZ ANTINIEBLA TRASERA)

ECU1

30 A

Relé principal

ABS1

40 A

Módulo de control del ABS (sistema de frenos antibloqueo), módulo de control del ESC (control de estabilidad electrónico)

ABS2

40 A

Módulo de control del ABS (sistema de frenos antibloqueo), módulo de control del ESC (control de estabilidad electrónico)

RR HTD

40 A

Bloque de empalmes del panel de instrumentos (relé del desempañador trasero)

BLOWER

40 A

Relé del ventilador

MDPS1

80 A

Unidad MDPS (dirección asistida accionada por motor)

ALT

125(150)A

Alternador

FUSE

IGN1

40 A

Interruptor de encendido, RELÉ DE ARRANQUE

IGN2

30 A

Interruptor de encendido

C/FAN

40 A

Relé del ventilador de refrigeración

BATT2

50 A

Caja de conexiones del panel de instrumentos (fusible - LUZ DE FRENO, EMERGENCIA, INMO., TECHO SOLAR, BLOQUEO DE LAS PUERTAS, relé del elevalunas eléctrico)

ECU3

15 A

PCM (módulo de control del tren de potencia)/ECM (módulo de control electrónico)

F/PUMP

15 A

Relé de la bomba de combustible

H/LP LH

10 A

Lado de la manilla izquierda de los faros

H/LP RH

10 A

Lado derecho de los faros

ECU2

15 A

PCM (módulo de control del tren de potencia)/ECM (módulo de control electrónico), relé de A/CON, relé del ventilador de refrigeración, válvula de control de aceite #1/#2, válvula solenoide de control de purga, sensor de oxígeno (arriba/abajo)

INJECTOR

15 A

PCM (módulo de control del tren de potencia)/ECM (módulo de control electrónico), inyector #1 ~ #4, relé de la bomba de combustible

TCU1

15 A

PCM (módulo de control del tren de potencia)

HORN

10 A

Relé del claxon

A/CON

10 A

Relé del aire acondicionado

B/UP LP

7,5 A

[Transmisión automática] Lado de la manilla derecha de la luz de combinación trasera (exterior), unidad principal de navegación y vídeo/audio

IGN COIL

15 A

Condensador, bobina de encendido #1~#4

WIPER

10 A

Motor escobilla parabrisas, interruptor mu.epsunción (limpiaparabrisas)
Relé

Nombre del relé

Tipo

Start Relay

MICRO

Horn Relay

MICRO

A/CON Relay

MICRO

C/FAN Relay

H/C MICRO

Main Relay

MINI

Blower Relay

H/C MICRO

H/LP HI Relay

MICRO

F/Pump Relay

MICRO

H/LP Low Relay

MICRO
