Opis skrzynki bezpieczników/przekaźników

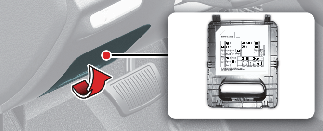

Panel bezpiecznikowy od strony kierowcy

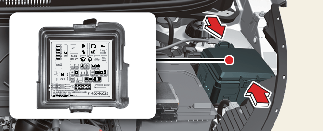

Skrzynka bezpieczników w komorze silnika

Wewnątrz skrzynki bezpieczników/przekaźników naklejona jest etykieta zawierająca nazwy bezpieczników/przekaźników oraz informacje na temat ich zdolności wyłączania.

UWAGA

Nie wszystkie dane dotyczące skrzynki bezpieczników znajdujące się w niniejszym podręczniku mają zastosowanie do każdego modelu pojazdu. Zawarte informacje są aktualne w momencie druku. Przeglądu skrzynki bezpieczników należy dokonywać, posługując odnoszącą się do niej etykietą.

Panel bezpiecznikowy od strony kierowcy

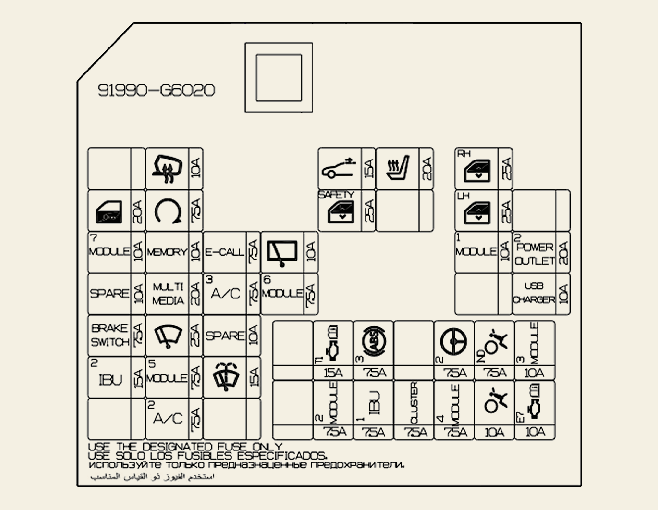

Deska rozdzielcza (panel bezpiecznikowy od strony kierowcy)

Nazwa bezpiecznika

Symbol

Prąd znam. bezpiecznika

Chroniony obwód

RESERVE

-

-

-

HEATED MIRROR

10 A

ECU, OUTSIDE MIRROR, MTC, FATC

SUNROOF

15 A

SZYBERDACH

S/HEATER FRT

20 A

FRT SEAT DRV, FRT SEAT PASS

P/WINDOW RH

25 A

ELEKTR. SZYBA Z PRAW. STRONY

SAFETY P/WINDOW

25 A

SAFETY P/WINDOW ECU

RESERVE

-

-

-

DOOR LOCK

20 A

DOOR LOCK ACTR, TAIL GATE UNLOCK ACTR

START

7,5 A

START RLY

P/WINDOW LH

25 A

ELEKTR. SZYBA Z LEW. STRONY

RESERVE

-

-

-

MODULE 7

10 A

OBD, TELE UNIT, ICC UNIT

MEMORY

10 A

MTC, FATC, CLUSTER, PHOTO SENSOR

E-CALL

7,5 A

E-CALL

WIPER RR

10 A

REAR WIPER MOTOR

MODULE 1

10 A

E-CALL BUTTON, OUTSIDE MIRROR SWITCH, E-CALL LOW DC-DC CONVERTER, AUDIO, IBU

POWER OUTLET 2

20 A

POWER OUTLET

SPARE

10 A

-

MULTIMIDIA

20 A

LOW DC-DC CONVERTER, AUDIO

A/C 3

7,5 A

FATC

MODULE 6

7,5 A

FRT SEAT DRV, FRT SEAT PASS

RESERVE

-

-

-

USB CHARGER

10 A

FRT USB CHARGER RR USB CHARGER

BRAKE SWITCH

7,5 A

BRAKE SW, IBU

WIPER FRT

25 A

FRT WIPER MOTOR

SPARE

10 A

-

RESERVE

-

-

-

TCU 1

15 A

SPEED SENSOR, INHIBIT SW, AMT ECU, AMT SHIFT

ABS 3

7,5 A

ABS UNIT, ESC UNIT, EPB UNIT

RESERVE

-

-

-

MDPS 2

7,5 A

MDPS

A/BAG IND

7,5 A

CLUSTER, MTC, FATC

MODULE 3

10 A

FRT RADAR, C PAD SW, EPB SW, IBU, RR CONER RADAR FRT CAMERA

IBU 2

15 A

IBU

MODULE 5

7,5 A

IBU

WASHER

15 A

M_F_SW(WASHER MTR)

RESERVE

-

-

-

A/C 2

7,5 A

MTC, FATC, DUAL SW, BLOWER RLY, PTC RLY

RESERVE

-

-

-

RESERVE

-

-

-

MODULE 2

7,5 A

BRAKE SW

IBU 1

7,5 A

IBU

CLUSTER

7,5 A

CLUSTER

MODULE 4

7,5 A

OBD, E-CALL, AUDIO, MTC, FATC, LOW DC-DC CONVERTER AMT SHIFT LEVER IND, HLLD, ROOM MIRROR, FRT SEAT DRV, FRT SEAT PASS, CONSOLE SW, ICC UNIT

AIR BAG

10 A

ACU

ECU 7

10 A

ECU

Skrzynka bezpieczników w komorze silnika

EURO 7
Z wyjątkiem EURO 7

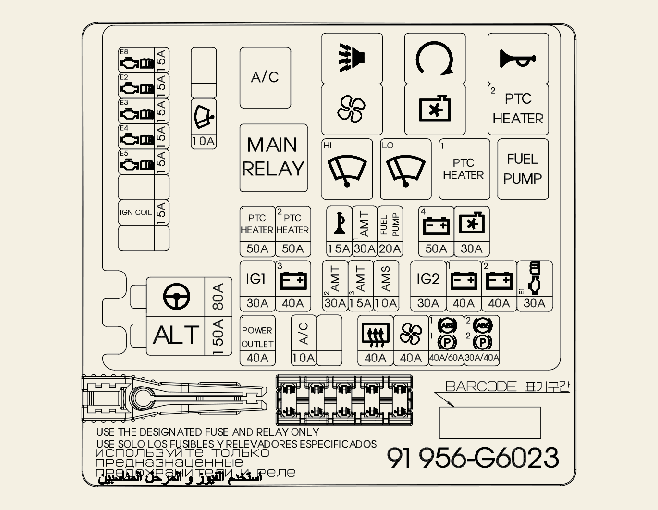

Panel bezpieczników w komorze silnika (EURO 7)

Nazwa bezpiecznika

Symbol

Prąd znamionowy bezpiecznika

Chroniony obwód

BEZPIECZNIK WIELOCZŁONOWY

ALT

150 A

MPI ENG(NON-ISG : 125A, ISG : 150A), GDI ENG(150A)

MDPS

80 A

MDPS

S/B LP FUSE

PTC1

50 A

MPI ENG(ICU : IPS1, IPS2, IPS3, IPS4, IPS6), GDI ENG(PTC1)

PTC2

50 A

MPI ENG(ICU : IPS7, IPS8, IPS9, IPS10, IPS12), GDI ENG(PTC2)

B+4

50 A

ICU(PWINDOW RLY, FUSE : SAFETY P/WINDOW, SUNROOF, P/WINDOW LH, P/WINDOW RH, SEAT HEATER FRT)

C/FAN

30 A

COOLING FAN

RR HTD

40 A

REAR GLASS HEATED

BLOWER

40 A

BLOWER MOTOR

ABS1/EPB1

40/60 A

ABS UNIT, ESC UNIT, EPB UNIT

ABS2/EPB2

30/40 A

ABS UNIT, ESC UNIT, EPB UNIT

S/B M FUSE

IG1

30 A

ICU(FUSE : USB CHARGER, MODULE1, AIR BAG, MDPS2, CLUSTER, MODULE2, MODULE3, MODULE4, IBU1, A/BAG IND, ECU7, TCU, ABS3)

B+3

40 A

ICU(LATCH RLY, FUSE : MULTI MEDIA, MEMORY, E-CALL)

IG2

30 A

START MOTOR, B/ALARM RLY, ICU(FUSE: WIPER FRT, WASHER, WIPER RR, A/C2, MODULE5, MODULE6, START)

B+1

40 A

MPI ENG(AMT_ECU), GDI ENG(ICU : IPS1, IPS2, IPS3, IPS4, IPS6)

B+2

40 A

MPI ENG(AMT_ECU), GDI ENG(ICU : IPS7, IPS8, IPS9, IPS10, IPS12)

ECU1

30 A

MAIN RLY(ECU PWR ETC), FUSE : ECU2, ECU3

P/OUTLET1

40 A

POWER OUTLET

MICRO FUSE

HORN

15 A

HORN, B/A HORN

AMT1

30 A

GDI(AMT ECU)

F/PUMP

20 A

POMPA PALIWOWA

AMT2

30 A

GDI(AMT ECU)

AMT3

15 A

AMT ECU

AMS

10 A

BATT SENSOR

A/CON

10 A

A/C COMPRESSOR

WIPER

10 A

ECU, IBU

ECU2

15 A

ECU

ECU3

15 A

ECU

ECU4

15 A

ENG SENSOR

ECU5

15 A

ECU, INJECTOR

IGN COIL

15 A

CEWKA ZAPŁONOWA
Przekaźnik (EURO 7)

Nazwa przekaźnika

Symbol

Typ

MAIN

MINI

A/CON

MIKRO

B/A HORN

MIKRO

START

MIKRO H/C

HORN

MIKRO

BLOWER

MIKRO H/C

C/FAN

MIKRO H/C

PTC2(GDI)

MIKRO H/C

WIPER FRT HI

MIKRO H/C

WIPER FRT LO

MIKRO H/C

PTC1(GDI)

MIKRO H/C

F/PUMP

MIKRO

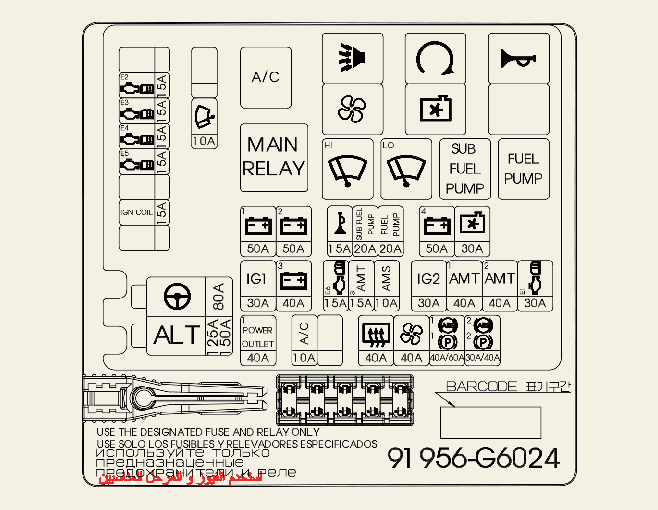

Panel bezpieczników w komorze silnika (z wyjątkiem EURO 7)

Nazwa bezpiecznika

Symbol

Prąd znamionowy bezpiecznika

Chroniony obwód

BEZPIECZNIK WIELOCZŁONOWY

ALT

125/150 A

MPI ENG(NON-ISG : 125A, ISG : 150A), GDI ENG(150A)

MDPS

80 A

MDPS

S/B LP FUSE

B+1

50 A

MPI ENG(ICU : IPS1, IPS2, IPS3, IPS4, IPS6), GDI ENG(PTC1)

B+2

50 A

MPI ENG(ICU : IPS7, IPS8, IPS9, IPS10, IPS12), GDI ENG(PTC2)

B+4

50 A

ICU(PWINDOW RLY, FUSE : SAFETY P/WINDOW, SUNROOF, P/WINDOW LH, P/WINDOW RH, SEAT HEATER FRT)

C/FAN

30 A

COOLING FAN

RR HTD

40 A

REAR GLASS HEATED

BLOWER

40 A

BLOWER MOTOR

ABS1/EPB1

40/60 A

ABS UNIT, ESC UNIT, EPB UNIT

ABS2/EPB2

30/40 A

ABS UNIT, ESC UNIT, EPB UNIT

S/B M FUSE

IG1

30 A

ICU(FUSE : USB CHARGER, MODULE1, AIR BAG, MDPS2, CLUSTER, MODULE2, MODULE3, MODULE4, IBU1, A/BAG IND, ECU7, TCU, ABS3)

B+3

40 A

ICU(LATCH RLY, FUSE : MULTI MEDIA, MEMORY, E-CALL)

IG2

30 A

START MOTOR, B/ALARM RLY, ICU(FUSE: WIPER FRT, WASHER, WIPER RR, A/C2, MODULE5, MODULE6, START)

AMT1

40 A

MPI ENG(AMT_ECU), GDI ENG(ICU : IPS1, IPS2, IPS3, IPS4, IPS6)

AMT2

40 A

MPI ENG(AMT_ECU), GDI ENG(ICU : IPS7, IPS8, IPS9, IPS10, IPS12)

ECU1

30 A

MAIN RLY(ECU PWR ETC), FUSE : ECU2, ECU3

P/OUTLET1

40 A

POWER OUTLET

MICRO FUSE

HORN

15 A

HORN, B/A HORN

SUB F_PUMP

20 A

FFV(SUB FUEL PUMP)

F/PUMP

20 A

POMPA PALIWOWA

ECU6

15 A

MPI(ECU)

AMT3

15 A

AMT ECU

AMS

10 A

BATT SENSOR

A/CON

10 A

A/C COMPRESSOR

WIPER

10 A

ECU, IBU

ECU2

15 A

ECU

ECU3

15 A

ECU

ECU4

15 A

ENG SENSOR

ECU5

15 A

ECU, INJECTOR

IGN COIL

15 A

CEWKA ZAPŁONOWA
Przekaźnik (z wyjątkiem EURO 7)

Nazwa przekaźnika

Symbol

Typ

MAIN

MINI

A/CON

MIKRO

B/A HORN

MIKRO

START

MIKRO H/C

HORN

MIKRO

BLOWER

MIKRO H/C

C/FAN

MIKRO H/C

WIPER FRT HI

MIKRO H/C

WIPER FRT LO

MIKRO H/C

SUB F/PUMP(FFV)

MIKRO

F/PUMP

MIKRO
