Podłączanie ładowarki sieciowej

ONQ5EPQ015007

  1. Wcisnąć pedał hamulca i zaciągnąć hamulec postojowy.

  2. Wyłączyć (OFF) wszystkie przełączniki, przestawić bieg na P (parkowanie) i wyłączyć (OFF) pojazd.

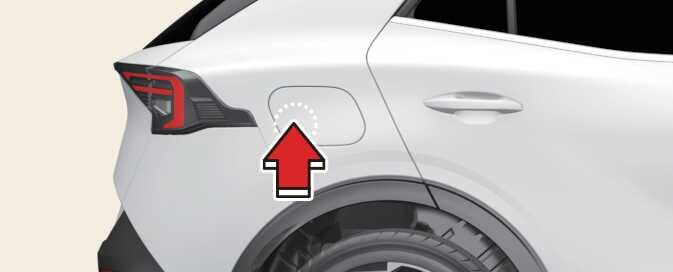

  3. Otworzyć pokrywę ładowania, naciskając tylną środkową krawędź pokrywy.

  4. Usunąć wszelkie zanieczyszczenia ze złącza i otworu ładowania.

  5. Przytrzymać uchwyt złącza ładowania.

    ONQ5PQ011014N

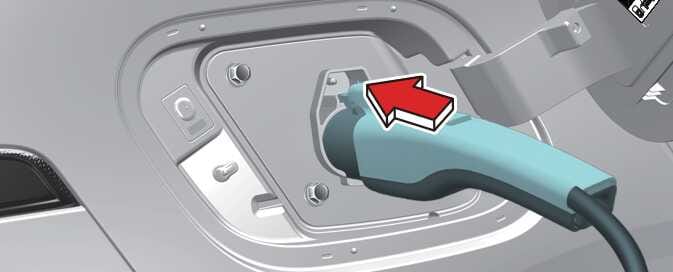

    Następnie wsunąć złącze ładowarki do gniazda ładowania, aż rozlegnie się dźwięk kliknięcia. Niepełne, nieprawidłowe połączenie złącza ładowania ze stykami gniazda może stwarzać ryzyko pożaru.

  6. Sprawdzić, czy kontrolka podłączenia przewodu ładowania () akumulatora wysokiego napięcia na zestawie przyrządów i wskaźników jest włączona (ON).

    Kiedy kontrolka jest wyłączona (OFF), akumulator nie jest ładowany. Jeśli złącze ładowania nie jest prawidłowo podłączone, należy je odłączyć i ponownie podłączyć, aby rozpocząć ładowanie.

UWAGA

  • Ładowanie odbywa się tylko wtedy, gdy pojazd przełączony jest na bieg P (Parkowanie). Możliwe jest ładowanie akumulatora, gdy pojazd znajduje się w trybie ACC. Może to jednak spowodować rozładowanie akumulatora 12 V. Możliwe jest ładowanie akumulatora, gdy pojazd znajduje się w trybie OFF.

  • Zmiana biegu z P (Parkowanie) na R (Bieg wsteczny)/N (Neutralny)/D (Jazda) zatrzymuje proces ładowania. Aby wznowić proces ładowania, należy zmienić bieg na P (parkowanie), ustawić pojazd w pozycji wyłączonej (OFF) i odłączyć przewód ładowania. Następnie należy podłączyć przewód ładujący.

Tryb blokady złącza ładowania

Kiedy złącze ładowania jest umieszczone w gnieździe ładowania, czas blokowania złącza różni się w zależności od trybu wybranego w menu ustawień użytkownika lub na ekranie menu systemu multimedialnego.

  • Blokada zawsze włączona: Złącze zostaje zablokowane po włożeniu złącza ładowania do gniazda ładowania.

  • Blokada włączona podczas ładowania: Złącze zostaje zablokowane po rozpoczęciu ładowania. Złącze zostaje odblokowane po zakończeniu ładowania.

Więcej szczegółów:Blokada złącza ładowania sieciowego.
