Podłączanie przenośnej ładowarki (ICCB: w skrzynce sterującej)

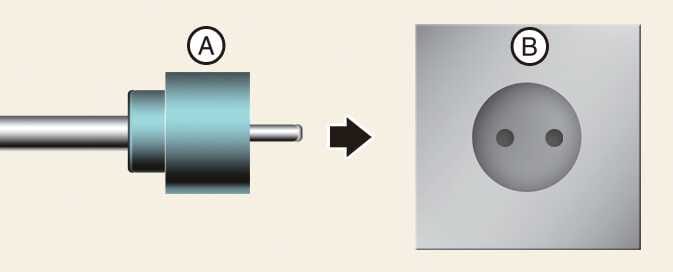

  1. Podłączyć wtyczkę przewodu do domowego gniazda elektrycznego.

    OCVQ011022L

    A: Wtyczka

    B: Gniazdo elektryczne

  2. Sprawdzić, czy dioda zasilania (zielona) na skrzynce sterującej jest włączona.

    OCVQ011024

  3. Wcisnąć pedał hamulca i zaciągnąć hamulec postojowy.

  4. Wyłączyć (OFF) wszystkie przełączniki, przestawić bieg na P (parkowanie) i wyłączyć (OFF) pojazd. Jeśli ładowanie zostało zapoczątkowane bez ustawienia biegu w położeniu P (parkowanie), ładowanie rozpocznie się po ustawieniu biegu w pozycji P (parkowanie).

  5. Otworzyć pokrywę ładowania.

    Więcej szczegółów:Klapka wlewu paliwa.

  6. Otworzyć nasadki ochronne złącza ładowania i wtyczki ładowania. Sprawdzić pod kątem obcych substancji oraz kurzu.

  7. Przytrzymać uchwyt złącza ładowania i przyłączyć go do gniazda ładowania pojazdu. Wsunąć złącze do oporu. Jeżeli złącze ładowania i stacja ładowania nie są poprawnie podłączone, może to spowodować pożar.

    UWAGA

    Jeżeli złącze ładowania i wlot ładowania nie są podłączone prawidłowo, złącze może opaść lub zacząć drgać. W takim przypadku przytrzymaj uchwyt złącza ładowania i wepchnij je do oporu.

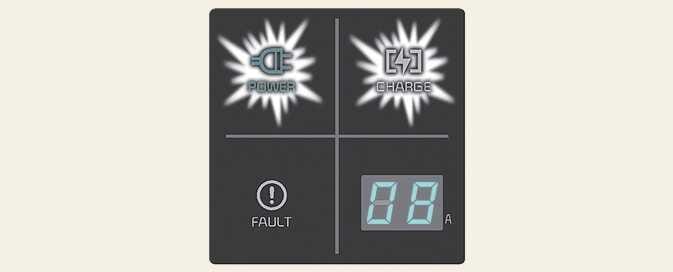

  8. Ładowanie rozpoczyna się automatycznie (włącza się lampka ładowania).

    OCVQ011025

  9. Sprawdzić, czy kontrolka wskaźnika ładowania () akumulatora wysokiego napięcia na zestawie przyrządów i wskaźników jest włączona (ON). Ładowanie nie jest aktywne, gdy kontrolka wskaźnika ładowania ( ) jest wyłączona (OFF). Jeśli złącze ładowania nie jest prawidłowo podłączone, należy je odłączyć i ponownie podłączyć, aby rozpocząć ładowanie.

  10. Po rozpoczęciu ładowania na tablicy wskaźników przez około 1 minutę wyświetlany jest szacowany czas ładowania.

    OMVQ013068N

    1: Pozostały czas

    Po otwarciu drzwi od strony kierowcy podczas ładowania szacowany czas ładowania jest wyświetlany na zestawie wskaźników przez około 1 minutę. Gdy ustawione jest zaplanowane ładowanie lub włączony klimatyzator/nagrzewnica, szacowany czas ładowania jest wyświetlany jako „--”.
