Światła mijania (pojazd z kierownicą po lewej stronie)

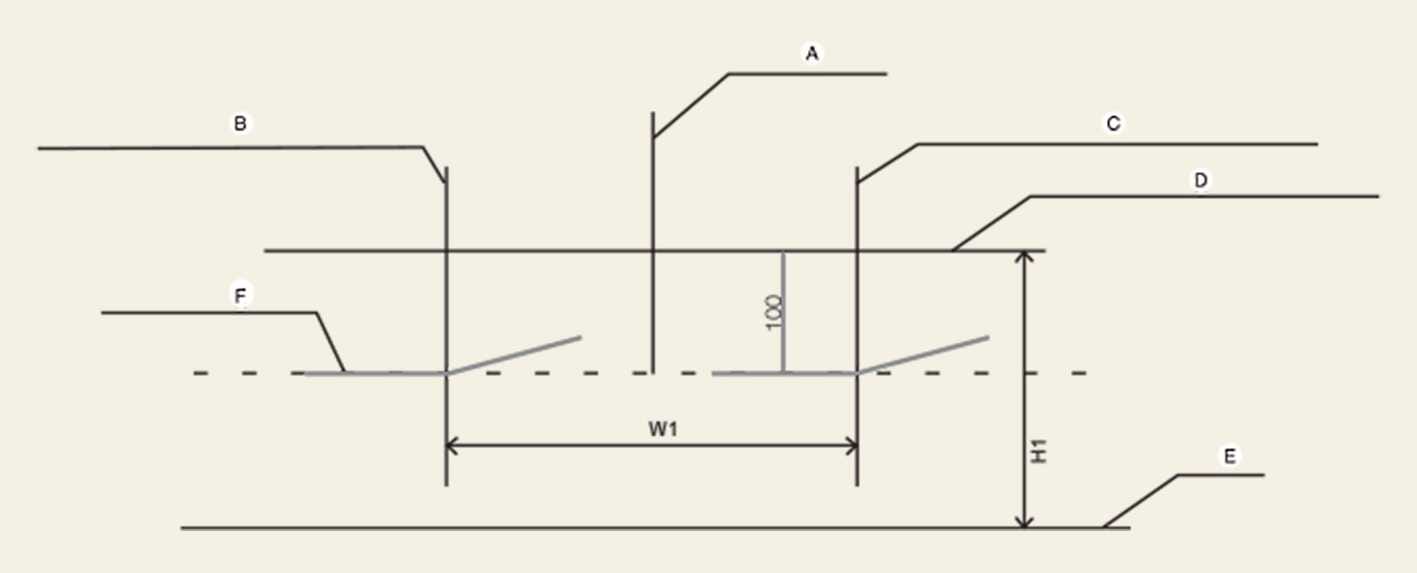

Rysunek 1. Na podstawie ekranu 10 m
OCV071055L

  • A: Oś pojazdu

  • B: Linia pionowa środka żarówki lewego reflektora

  • C: Linia pionowa środka żarówki prawego reflektora

  • D: Linia pozioma środka żarówki reflektora głównego

  • E: Podłoże

  • F: Linia odcięcia

Obsługa

  1. Włączyć światła mijania w pojeździe bez kierowcy.

  2. Linia odcięcia światła powinna pokrywać się z linią odcięcia pokazaną na rysunku.

  3. Przy ustawianiu świateł mijania, regulacja pionowa powinna być wykonana po regulacji poziomej.

  4. Jeśli do wyposażenia należy urządzenie do poziomowania świateł głównych, ustawić przełącznik urządzenia w położenie 0.
