Sicherungen

Links: Normal

Rechte Seite: Durchgebrannt

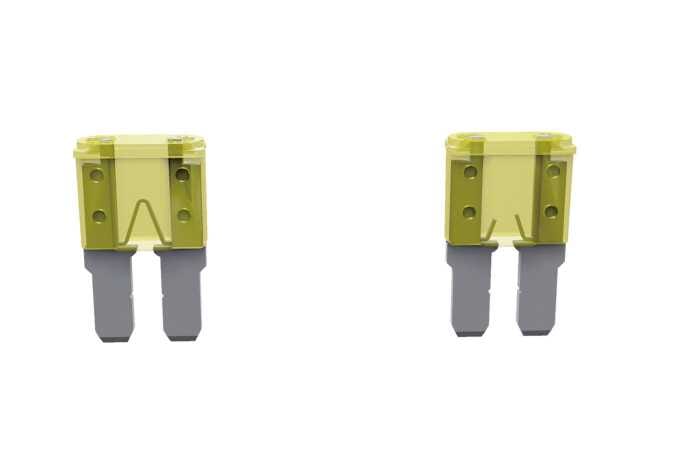

Abbildung 1. Flachsicherungstyp
N_QVe27_B12_020_E

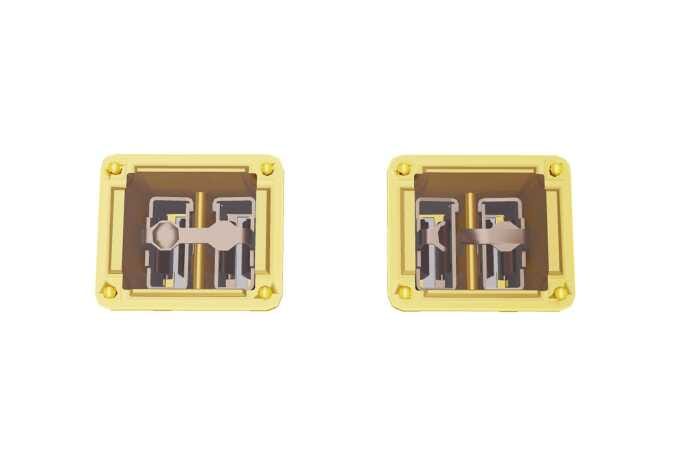

Abbildung 2. Kartuschentyp
N_QVe27_B12_021_E

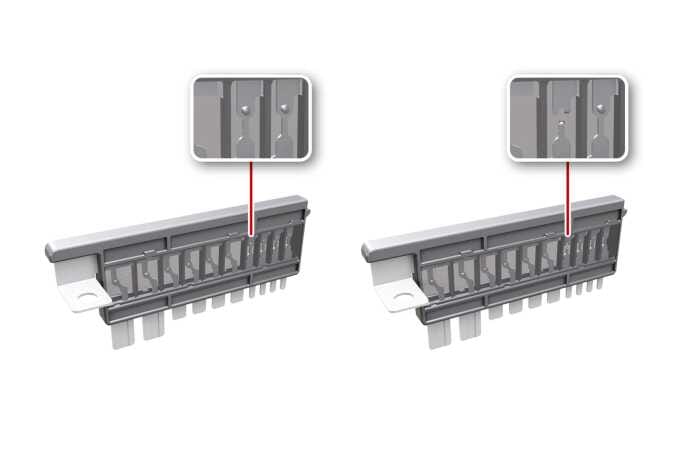

Abbildung 3. Mehrfachsicherung
N_QVe27_B12_022_E

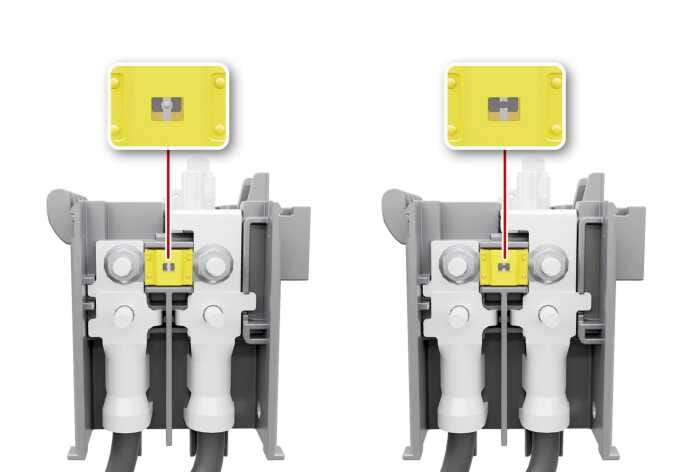

Abbildung 4. Hochspannungssicherung
N_QVe27_B12_023_2_E

Das Etikett des Sicherungs-/Relaiskastens kann je nach Ausstattung abweichen.

Sicherungen schützen die Elektrik eines Fahrzeugs vor Schäden durch elektrische Überlastung.

Ihr Fahrzeug hat zwei (bzw. drei) Sicherungskästen: einen im Seitenpolster auf der Fahrerseite, die anderen im Motorraum in der Nähe der 12V-Batterie.

Wenn eine der Leuchten, Zubehöre oder Steuerungen Ihres Fahrzeugs nicht funktioniert, prüfen Sie die entsprechenden Sicherung. Wenn eine Sicherung durchgebrannt ist, schmilzt das Element in der Sicherung.

Wenn die Elektroanlage nicht funktioniert, prüfen Sie zunächst den Sicherungskasten auf der Fahrerseite.

Wenn auch die Ersatzsicherung durchbrennt, weist dies auf ein Problem in der Elektrik hin. Verwenden Sie das entsprechende System nicht und lassen Sie Ihr Fahrzeug sofort von einer Fachwerkstatt überprüfen. Kia empfiehlt den Besuch eines autorisierten Kia-Händlers oder Servicepartners.

Ihr Fahrzeug verwendet 3 Arten von Sicherungen: Flachsicherungen für niedrigere Stromstärken, Kartuschen und Mehrfachsicherungen für höhere Stromstärken.

WARNUNG

Sicherungen ersetzen

  • Ersetzen Sie eine Sicherung niemals durch eine Sicherung mit einer anderen Amperezahl. Eine Sicherung mit höherer Nennleistung könnte Schäden und möglicherweise einen Brand verursachen.

  • Verwenden Sie niemals einen Draht oder Aluminiumfolie statt der richtigen Sicherung, auch nicht als provisorische Reparatur. Andernfalls kann es zu schweren Kabelschäden und möglicherweise zu Brand kommen.

  • Verändern Sie die elektrische Verkabelung des Fahrzeugs nicht und fügen Sie keine Bauteile hinzu.

WARNUNG

Elektrobrände

Achten Sie immer darauf, dass Ersatzsicherungen und Ersatzrelais nach dem Einbau fest sitzen. Anderenfalls kann es zu einem Brand im Fahrzeug kommen.

Bauen Sie keine Sicherungen, Relais und Klemmen aus, die mit Schrauben oder Muttern gesichert sind. Die Sicherungen, Relais und Klemmen werden möglicherweise unvollständig befestigt, was zu einem Brand führen kann. Lassen Sie Ihr Fahrzeug von einer Fachwerkstatt überprüfen, wenn mit Schrauben oder Muttern befestigte Sicherungen, Relais und Anschlüsse durchbrennen. Kia empfiehlt den Besuch eines autorisierten Kia-Händlers oder Servicepartners.

ACHTUNG

  • Setzen Sie niemals andere Objekte als Sicherungen oder Relais, wie Schraubenzieher oder Kabel, in die Sicherungs- oder Relaisanschlüsse ein. Dies könnte zu einem Kontaktfehler und zu einer Fehlfunktion des Systems führen.

  • Der innere Klemmenblock kann brennen, wenn Sie das Kabel direkt an die Kombileuchte hinten anschließen oder deren Glühbirne durch eine Glühbirne mit höherer Leistung als der vorgesehenen ersetzen, um einen Anhänger zu befestigen.

HINWEIS

  • Verwenden Sie für den Ausbau einer Sicherung weder einen Schraubendreher noch einen anderen Gegenstand aus Metall. Andernfalls könnte es zu einem Kurzschluss kommen und die Elektrik beschädigt werden.

  • Achten Sie beim Austausch einer durchgebrannten Sicherung oder eines Relais darauf, dass die neue Sicherung bzw. das neue Relais fest in der Fassung sitzt. Wird die Sicherung oder das Relais nicht richtig eingesetzt, kann es zu Schäden an der Verkabelung und Elektroanlage kommen.

HINWEIS

Reparatur elektrischer Kabel

Alle Elektroreparaturen müssen von einem autorisierten Kia-Händler/Servicepartner mit zugelassenen Kia-Teilen durchgeführt werden. Die Verwendung anderer Teile für die Verkabelung, insbesondere bei Umrüstung des AVN-Systems oder des Diebstahlalarmsystems, des Telefons oder Radios, kann zu Schäden am Fahrzeug führen und die Brandgefahr im Fahrzeug erhöhen.

HINWEIS

Neuverkabelung verboten

Verkabeln Sie Ihr Fahrzeug in keiner Weise um. Andernfalls könnte die Leistung verschiedener Sicherheitsfunktionen Ihres Fahrzeugs beeinträchtigt werden. Bei Neuverkabelung Ihres Fahrzeugs erlischt außerdem die Garantie, und Sie haften für Folgeschäden am Fahrzeug.

TIPP

  • Achten Sie beim Austausch einer Sicherung darauf, dass das Fahrzeug und alle Schalter ausgeschaltet sind, und klemmen Sie dann den Minuspol der 12V-Batterie ab.

  • Das Etikett des Sicherungs- oder Relaiskastens kann je nach Ausstattung abweichen.
