Beschreibung der Sicherungs- und Relaiskästen
In diesem Abschnitt finden Sie das Sicherungs-/Relaisetikett mit der Bezeichnung und Kapazität der Sicherung/des Relais.
Auch wenn die Beschreibungen der Sicherungskästen in dieser Anleitung zum Zeitpunkt des Drucks aktuell sind, treffen möglicherweise nicht alle Beschreibungen der Sicherungskästen auf Ihr Fahrzeug zu.

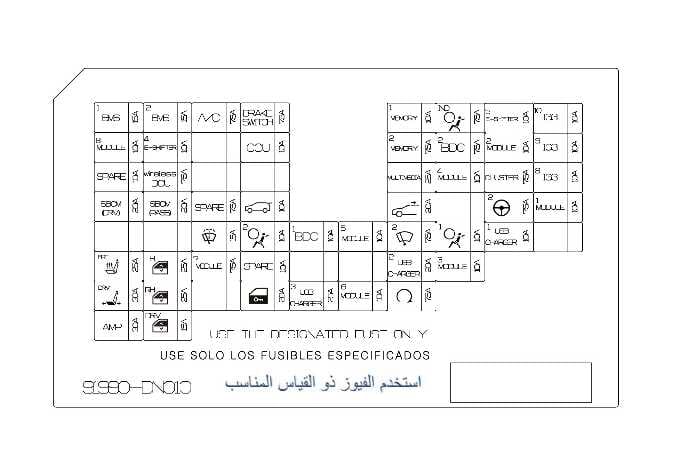

Sicherungskasten auf der Fahrerseite
 N_QVe27_B12_024_1_E |
|
SICHERUNGSNUMMER |
Bezeichnung der Sicherung |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
FUSE01 |
BMS1 |
15 A |
BMS (Batteriemanagementsystem) |
|
FUSE02 |
BMS2 |
15 A |
BMS (Batteriemanagementsystem) |
|
FUSE03 |
A/C |
7,5 A |
ATCU (Lufttemperaturregelung) ATCU-Controller |
|
FUSE04 |
BRAKE SWITCH |
7,5 A |
BDC (Karosserie-Domain-Controller) Bremsleuchtenschalter |
|
FUSE05 |
MEMORY1 |
10 A |
SAL (Intelligente Ambientebeleuchtung) CLUSTER WPC (Kabelloses Ladegerät) ATCU (Lufttemperaturregelung) ATCU-Controller MKBD (Multimedia-Tastatur) BDC (Karosserie-Domain-Controller) ADAS Parken ECU (Erweitertes Fahrerassistenzsystem Parken ECU) |
|
FUSE06 |
A/BAG IND |
7,5 A |
PAB IND (Beifahrer-Airbag-Kontrollleuchte) |
|
FUSE07 |
E-SHIFTER5 |
10 A |
SBW-Hebel (Shift-by-Wire-Hebel) |
|
FUSE08 |
IG3 10 |
10 A |
SITZ USB-LADEGERÄT (FAHRER) SITZ USB-LADEGERÄT (BEIFAHRER) Türverkleidungsschalter (FAHRER) Türverkleidungsschalter (BEIFAHRER) HINTERE KONSOLE V2L |
|
FUSE09 |
MODULE8 |
10 A |
CDM (Ladeklappenmodul) ICMU (Innenraum-Überwachungseinheit) ICMU Innenrückspiegel OBD (Borddiagnose) Regensensor |
|
FUSE10 |
E-SHIFTER4 |
10 A |
SBW-Hebel (Shift-by-Wire-Hebel) |
|
FUSE11 |
RESERVE |
10 A |
Nicht verwendet |
|
FUSE12 |
CCU |
10 A |
CCU (Zentrale Kommunikationseinheit) |
|
FUSE13 |
MEMORY2 |
7,5 A |
ATCU (Lufttemperaturregelung) ATCU-Controller MKBD (Multimedia-Tastatur) ccNC (angeschlossenes Fahrzeug-Navigations-Cockpit) BDC (Karosserie-Domain-Controller) ADAS Parken ECU (Erweitertes Fahrerassistenzsystem Parken ECU) |
|
FUSE14 |
BDC2 |
7,5 A |
BDC (Karosseriebereich-Steuermodul) |
|
FUSE15 |
MODULE2 |
10 A |
Fensterheberschalter DRV CCU (Communication Central Unit) Bremsleuchtenschalter |
|
FUSE16 |
IG3 9 |
10 A |
CCU (Zentrale Kommunikationseinheit) CDM (Ladeklappenmodul) |
|
FUSE17 |
SPARE |
10 A |
SPARE |
|
FUSE18 |
wireless DCU |
7,5 A |
DCU (Datenkonnektivitätseinheit) |
|
FUSE19 |
RESERVE |
15 A |
Nicht verwendet |
|
FUSE20 |
RESERVE |
15 A |
Nicht verwendet |
|
FUSE21 |
MULTIMEDIA |
25 A |
ccNC (angeschlossenes Fahrzeug-Navigations-Cockpit) |
|
FUSE22 |
MODULE4 |
10 A |
Innenspiegel OBD (Borddiagnose) WPC (Kabelloses Ladegerät) ccNC (angeschlossenes Auto-Navigations-Cockpit) SAL (Intelligente Ambientebeleuchtung) CDU (Klima-Anzeigeeinheit) ICMU (Innenraumüberwachungseinheit) Crash-Pad-Schalter |
|
FUSE23 |
CLUSTER |
7,5 A |
CLUSTER |
|
FUSE24 |
IG3 8 |
10 A |
PTC HEATER ccNC (angeschlossenes Fahrzeug-Navigations-Cockpit) ATCU (Lufttemperaturregelung) Controller Active Incar USB-Ladegerät |
|
FUSE25 |
SBCM DRV |
20 A |
SBCM DRV (Seiten-Karosserie-Steuergerät Fahrer) |
|
FUSE26 |
SBCM-PASS |
20 A |
SBCM PASS (Seiten-Karosserie-Steuergerät Beifahrer) |
|
FUSE27 |
SPARE |
7,5 A |
SPARE |
|
FUSE28 |
TAILGATE OPEN |
10 A |
Stelleinheit Heckklappenverriegelung |
|
FUSE29 |
SUNROOF |
20 A |
Schiebedachmotor |
|
FUSE30 |
RESERVE |
10 A |
Nicht verwendet |
|
FUSE31 |
MDPS2 |
7,5 A |
MDPS (motorgetriebene Servolenkung) |
|
FUSE32 |
MODULE1 |
10 A |
DCU (Data Connectivity Unit) BDC (Karosserie-Domain-Controller) ccNC ((angeschlossenes Fahrzeug-Navigations-Cockpit) CCU (Communication Central Unit) |
|
FUSE33 |
RESERVE |
30 A |
Nicht verwendet |
|
FUSE34 |
RESERVE |
25 A |
Nicht verwendet |
|
FUSE35 |
WASHER |
15 A |
Scheibenwaschanlagenmotor |
|
FUSE36 |
AIR BAG2 |
10 A |
ISCM (Integriertes Sicherheitssteuergerät) |
|
FUSE37 |
BDC1 |
10 A |
UWB (Ultra Wide Band) EINHEIT UWB MASTER UWB SLAVE BDC (Karosserie-Domain-Controller) TOUCH HANDLE FAHRER TOUCH HANDLE BEIFAHRER |
|
FUSE38 |
MODULE5 |
10 A |
VESS (Virtuelles Motorsoundsystem) AAF (Aktive Luftklappe) |
|
FUSE39 |
WIPER FRT2 |
7,5 A |
Windschutzscheibenwischer |
|
FUSE40 |
AIR BAG1 |
10 A |
ISCM (Integriertes Sicherheitssteuergerät) |
|
FUSE41 |
USB CHARGER1 |
10 A |
USB-LADEGERÄT (FAHRERSITZ) USB-LADEGERÄT (BEIFAHRERSITZ) |
|
FUSE42 |
RESERVE |
10 A |
Nicht verwendet |
|
FUSE43 |
S/HEATER FRT |
25 A |
Vordersitz Heiz-/Belüftungssystem |
|
FUSE44 |
P/WINDOW LH |
25 A |
Fensterheber VORN/HINTEN LINKS |
|
FUSE45 |
MODULE7 |
7,5 A |
BDC (Karosseriebereich-Steuermodul) |
|
FUSE46 |
SPARE |
10 A |
SPARE |
|
FUSE47 |
RESERVE |
25 A |
Nicht verwendet |
|
FUSE48 |
RESERVE |
25 A |
Nicht verwendet |
|
FUSE49 |
USB CHARGER2 |
20 A |
USB-Ladegerät |
|
FUSE50 |
MODULE3 |
10 A |
ADAS Driving ECU (Fahrerassistenzsystem-Steuergerät) Front-Radar Frontkamera DCU (Datenverbindungseinheit) ADAS Parking ECU (Parkassistenzsystem-Steuergerät) Hinterer Eckradar Vorderer Eckradar |
|
FUSE51 |
P/SEAT DRV |
30 A |
Fahrersitz elektrisch |
|
FUSE52 |
P/WINDOW RH |
25 A |
Fensterheber VORN/HINTEN RECHTS |
|
FUSE53 |
RESERVE |
10 A |
Nicht verwendet |
|
FUSE54 |
DOOR LOCK |
20 A |
Türverriegelungs-/Entriegelungs-Stelleinheit CDM (Ladeklappenmodul) Stelleinheit |
|
FUSE55 |
USB CHARGER3 |
25 A |
USB-LADEGERÄT (FAHRERSITZ) USB-LADEGERÄT (BEIFAHRERSITZ) |
|
FUSE56 |
MODULE6 |
10 A |
Fensterheberschalter FAHRER Fahrersitz elektrisch |
|
FUSE57 |
START |
7,5 A |
BDC (Karosserie-Domain-Controller) VPC (Fahrzeug-Plattform-Controller) |
|
FUSE58 |
AMP |
30 A |
EXTernal Verstärker (HARMAN) |
|
FUSE59 |
P/WINDOW DRV |
15 A |
Fensterhebermotor FAHRER |

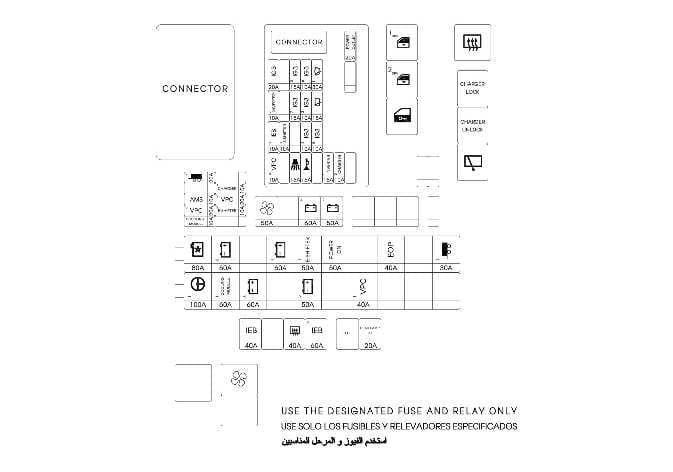

Sicherungskasten im Motorraum
 N_QVe27_B12_025_1_E |
|
Nein |
Bezeichnung der Sicherung |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
G14_1_1 |
IEB1 |
S/B LP 40A |
IEB (integrierte elektrische Bremse) |
|
G14_1_2 |
RESERVE |
S/B LP 60A |
Nicht verwendet |
|
G14_1_3 |
REAR HEATED |
S/B LP 40A |
REAR HEATED |
|
G14_1_4 |
IEB2 |
S/B LP 60A |
IEB (integrierte elektrische Bremse) |
|
G15_1_1 |
HEAD LAMP LH |
S/B M 20A |
HEAD LAMP LH |
|
G15_1_2 |
HEAD LAMP RH |
S/B M 20A |
HEAD LAMP RH |
|
G13_1_1 |
MDPS1 |
MULTI 100A |
MDPS (motorgetriebene Servolenkung) |
|
G13_1_2 |
COOLING MODULE1 |
MULTI 60A |
KÜHLMODUL |
|
G13_1_3 |
B+3 |
MULTI 60A |
PDC (Power-Net-Domain-Controller) B+ - SICHERUNGSLISTE: BMS1, P/SEAT DRV, P_WDW DRV, S/HEATER FRT, BMS2, P_WDW LH, P_WDW RH, SBCM DRV, SBCM PASS, DCU, E-SHIFTER4, MODULE8 |
|
G13_1_4 |
RESERVE |
MULTI 60A |
Nicht verwendet |
|
G13_1_5 |
B+5 |
MULTI 50A |
PDC (Power-Net-Domain-Controller) B+ - SICHERUNGSLISTE: MODULE5, AIR BAG2, MODULE6, SUNROOF, USB CHARGER2 |
|
G13_1_6 |
RESERVE |
MULTI 40A |
Nicht verwendet |
|
G13_1_7 |
VPC1 |
MULTI 40A |
VPC (Fahrzeug-Plattform-Controller) |
|
G13_1_8 |
RESERVE |
MULTI 40A |
Nicht verwendet |
|
G13_1_9 |
RESERVE |
MULTI 40A |
Nicht verwendet |
|
G13_1_10 |
RESERVE |
MULTI 30A |
Nicht verwendet |
|
G12_1_1 |
COOLING FAN |
MULTI 80A |
COOLING FAN |
|
G12_1_2 |
B+6 |
MULTI 60A |
PE_JB (PCB_BLOCK) B+ SICHERUNGSLISTE: IG3_1, IG3_2, IG3_3, IG3_4, IG3_5, IG3_6 |
|
G12_1_3 |
RESERVE |
MULTI 60A |
Nicht verwendet |
|
G12_1_4 |
B+1 |
MULTI 60A |
PDC (Power-Net Domain Controller) B+ - IPS (Scheinwerfer, Blinker vorn, dritte Bremsleuchte, Bremsleuchte, Nebelschlussleuchte, Innenrückleuchte, Innenleuchte, Lenkradheizung) |
|
G12_1_5 |
E-SHIFTER1 |
MULTI 50A |
SBW-Hebel (Shift-by-Wire-Hebel) |
|
G12_1_6 |
POWER ON |
MULTI 50A |
PDC (Power-Net-Domain-Controller) ACC <IG1> PDC (Power-Net-Domain-Controller) IG1 - SICHERUNGSLISTE : AIRBAG1, A/BAG IND, E-SHIFTER5, KOMBIINSTRUMENT, BDC2, MDPS2, MODULE2, MODULE3, MODULE4 <IG2> SICHERUNGSLISTE: A/C, WASHER, MODULE7 IPS: Haptisches Lenkrad <ACC> - SICHERUNGSLISTE: USB CHARGER1, MODUL1 |
|
G12_1_7 |
RESERVE |
MULTI 40A |
Nicht verwendet |
|
G12_1_8 |
EOP |
MULTI 40A |
EOP (Elektrische Ölpumpe) |
|
G12_1_9 |
RESERVE |
MULTI 40A |
Nicht verwendet |
|
G12_1_10 |
TRAILER1 |
MULTI 30A |
ANHÄNGER |
|
G8_1_1 |
TRAILER2 |
MICRO 20A |
ANHÄNGER |
|
G8_1_2 |
RESERVE |
MICRO 10A |
Nicht verwendet |
|
G8_2_1 |
RESERVE |
MICRO 10A |
Nicht verwendet |
|
G8_2_2 |
CHARGER1 |
MICRO 10A |
CHARGER LOCK/UNLOCK |
|
G8_3_1 |
AMS |
MICRO 10A |
BATTERY SENSOR |
|
G8_3_2 |
VPC2 |
MICRO 20A |
VPC (Fahrzeug-Plattform-Controller) |
|
G8_4_1 |
VPC3 |
MICRO 20A |
VPC (Fahrzeug-Plattform-Controller) |
|
G8_4_2 |
E-SHIFTER2 |
MICRO 10A |
SBW-Hebel (Shift-by-Wire-Hebel) |
|
G8_5_1 |
COOLING MODULE2 |
MICRO 10A |
KÜHLMODUL |
|
G8_5_2 |
RESERVE |
MICRO 10A |
Nicht verwendet |
|
G9_1_1 |
BLOWER |
S/B LP 50A |
BLOWER |
|
G9_1_2 |
RESERVE |
S/B LP 60A |
Nicht verwendet |
|
G9_1_3 |
B+4 |
S/B LP 60A |
PDC (Power-Net-Domain-Controller) B+ - SICHERUNGSLISTE: MULTIMEDIA1, MEMORY1, MEMORY2, BDC1, BRAKE SW, CCU, USB_CHARGER3, DR LOCK, TAILGATE OPEN - IPS (LO_ShortTermLoad : SEAT HEATED, SRC, CDU, ADAS_DRV, FRT_C_RADAR) |
|
G9_1_4 |
B+2 |
S/B LP 50A |
PDC (Power-Net-Domain-Controller) B+ - IPS (Scheinwerfer, vorderer Blinker, hinterer Blinker, äußere Schlussleuchte, Bremsleuchte, Rückfahrleuchte) |
|
G10_1_1 |
RESERVE |
S/B M 20A |
Nicht verwendet |
|
G10_1_2 |
RESERVE |
S/B M 20A |
Nicht verwendet |
|
G10_1_3 |
RESERVE |
S/B M 20A |
Nicht verwendet |
|
G7_1_1 |
RESERVE |
MICRO 10A |
Nicht verwendet |
|
G7_1_2 |
RESERVE |
MICRO 10A |
Nicht verwendet |
|
G11_1_1 |
RESERVE |
MICRO 10A |
Nicht verwendet |
|
SICHERUNGSNUMMER |
RESERVE |
Nennleistung der Sicherung |
Geschützter Stromkreis |
|---|---|---|---|
|
FUSE 1 |
POWER OUTLET |
MICRO 20A |
Vordere Steckdose |
|
FUSE 2 |
RESERVE |
MICRO 20A |
Nicht verwendet |
|
FUSE 3 |
WIPER FRT1 |
MICRO 30A |
Windschutzscheibenwischer |
|
FUSE 4 |
IG3 6 |
MICRO 10A |
VPC (Fahrzeug-Plattform-Controller) |
|
FUSE 5 |
IG3 2 |
MICRO 15A |
EOP (Elektrische Ölpumpe) |
|
FUSE 6 |
RESERVE |
MICRO 20A |
Nicht verwendet |
|
FUSE 7 |
IG3 1 |
MICRO 20A |
PTC-Heizung ccNC (angeschlossenes Fahrzeug-Navigations-Cockpit) ATCU (Lufttemperaturregelung) CONT ACTIVE INCAR USB CHARGER ATCU (Lufttemperaturkontrolle) |
|
FUSE 8 |
WIPER RR |
MICRO 15A |
Scheibenwischer hinten |
|
FUSE 9 |
IG3 3 |
MICRO 10A |
E-Schalthebel |
|
FUSE 10 |
IG3 7 |
MICRO 15A |
VCMS (Fahrzeug-Lademanagementsystem) ICCU (Integrierte Lade-Steuereinheit) |
|
FUSE 11 |
RESERVE |
MICRO 15A |
Nicht verwendet |
|
FUSE 12 |
INVERTER2 |
MICRO 10A |
INVERTER |
|
FUSE 13 |
IG3 5 |
MICRO 10A |
BMS (Batteriemanagementsystem) |
|
FUSE 14 |
IG3 4 |
MICRO 10A |
E_COMP (Elektrokompressor) Kühlmittelmodul Kühlerlüfter Kältemittel-Systemmodul |
|
FUSE 15 |
RESERVE |
MICRO 7,5A |
Nicht verwendet |
|
FUSE 16 |
E-SHIFTER3 |
MICRO 10A |
SBW-Hebel (Shift-by-Wire-Hebel) |
|
FUSE 17 |
IEB3 |
MICRO 10A |
IEB (integrierte elektrische Bremse) |
|
FUSE 18 |
RESERVE |
MICRO 10A |
Nicht verwendet |
|
FUSE 19 |
CHARGER2 |
MICRO 10A |
VCMS (Fahrzeug-Lademanagementsystem) ICCU (Integrierte Lade-Steuereinheit) |
|
FUSE 20 |
INVERTER1 |
MICRO 15A |
INVERTER |
|
FUSE 21 |
RESERVE |
MICRO 10A |
Nicht verwendet |
|
FUSE 22 |
HORN |
MICRO 15A |
HORN |
|
FUSE 23 |
B/ALARM HORN |
MICRO 15A |
B/ALARM HORN |
|
FUSE 24 |
RESERVE |
MICRO 10A |
Nicht verwendet |
|
FUSE 25 |
VPC4 |
MICRO 10A |
VPC (Fahrzeug-Plattform-Controller) |
|
NO |
RESERVE |
TYP |
Beladen |
|---|---|---|---|
|
G16_1_1 |
RESERVE |
3725 MINI 4P |
Nicht verwendet |
|
G17_1_1 |
BLOWER |
H/C MICRO 4P |
Gebläsemotor |
|
G17_2_1 |
RESERVE |
H/C MICRO 5P |
Nicht verwendet |
|
G4_1_1 |
P/WINDOW DRV1 |
H/C MICRO 5P |
P/WINDOW DRV Nicht-sicherheitsrelevanter Motor (AUF) |
|
G4_2_1 |
P/WINDOW DRV2 |
H/C MICRO 5P |
P/WINDOW DRV Nicht-sicherheitsrelevanter Motor (AB) |
|
G4_3_1 |
DEAD LOCK |
H/C MICRO 5P |
Verriegelung ACTR |
|
G5_1_1 |
REAR HEATED |
3725 MINI 4P |
REAR HEATED |
|
G6_1_1 |
CHARGER LOCK |
H/C MICRO 5P |
Ladeklappenverriegelung |
|
G6_2_1 |
CHARGER UNLOCK |
H/C MICRO 5P |
Ladeklappenentriegelung |
|
G6_3_1 |
WIPER RR |
H/C MICRO 5P |
Scheibenwischer hinten |
