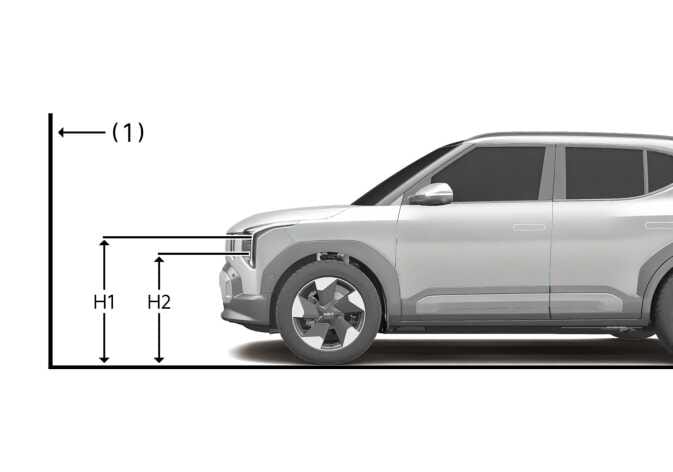

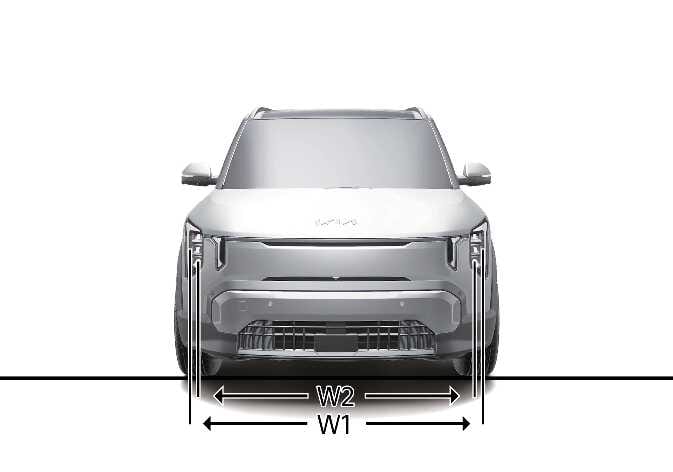

Ausrichtungspunkt

N_QVe27_B12_043_E
N_QVe27_B12_044_E

  1. Anzeige

Fahrzeugzustand

Scheinwerfer (LED-Typ)

Höhe über Grund

Entfernung zwischen Lampen

H1 (NIEDRIG)

H2 (HOCH)

W1 (NIEDRIG)

Scheinwerfer

Ohne Fahrer

[mm (in.)]

836

(32,9)

704

(27,7)

1.467

(57,8)

Mit Fahrer

[mm (in.)]

830

(32,7)

698

(27,5)

Abblendlicht (links)

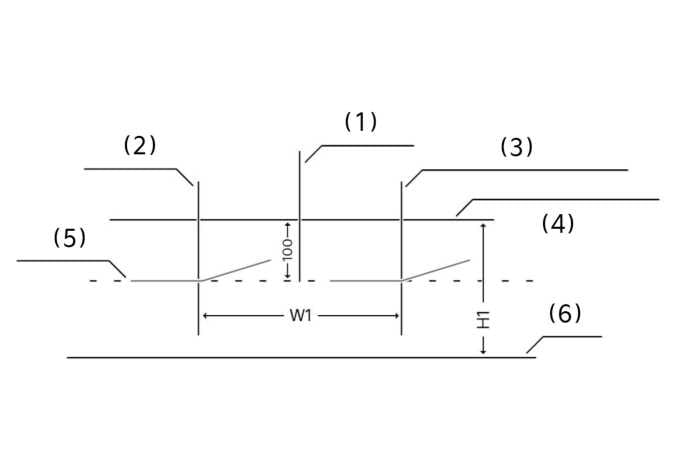

Abbildung 1. Basierend auf einer Projektionsfläche im Abstand von 10 m
N_QVe27_B12_045_E

  1. Fahrzeugachse

  2. Fahrzeuglinie vom Mittelpunkt der linken Scheinwerferglühbirne

  3. Fahrzeuglinie vom Mittelpunkt der rechten Scheinwerferglühbirne

  4. Horizontale Linie vom Mittelpunkt der Scheinwerferglühbirne

  5. Grenzlinie

  6. Boden

  • Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.

  • Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

  • Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.

  • Lösen Sie die Feststellbremse und schalten Sie in N (Neutralstellung). Stellen Sie außerdem den Schalter der Leuchtweitenregulierung, insoweit vorhanden, auf 0.

Abblendlicht (links)

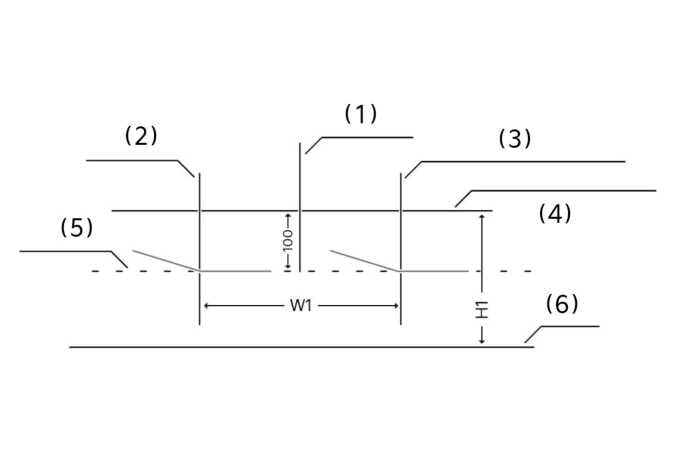

Abbildung 2. Basierend auf einer Projektionsfläche im Abstand von 10 m
N_QVe27_B12_034_E

  1. Fahrzeugachse

  2. Fahrzeuglinie vom Mittelpunkt der linken Scheinwerferglühbirne

  3. Fahrzeuglinie vom Mittelpunkt der rechten Scheinwerferglühbirne

  4. Horizontale Linie vom Mittelpunkt der Scheinwerferglühbirne

  5. Grenzlinie

  6. Boden

  • Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.

  • Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.

  • Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.

  • Lösen Sie die Feststellbremse und schalten Sie in N (Neutralstellung). Stellen Sie außerdem den Schalter der Leuchtweitenregulierung, insoweit vorhanden, auf 0.
