Hordozható töltő csatlakoztatása (ICCB: kábelen belüli vezérlődoboz)*.

  1. Csatlakoztassa a dugót egy háztartási hálózati csatlakozóhoz.
    N_QVe27_D07_005_E

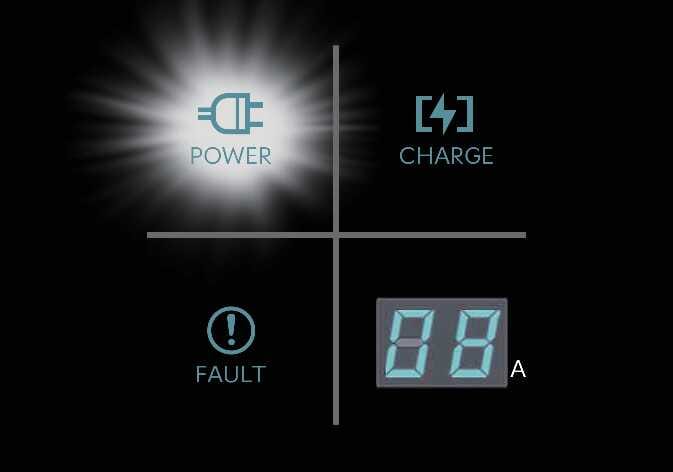

  2. Ügyeljen arra, hogy a hálózati kapcsolat jelzőfénye (zöld) világítson a vezérlőegységen.
    N_QVe27_C00_127_E
  3. A féket nyomva tartva aktiválja a rögzítőféket.
  4. Állítson minden kapcsolót OFF állásba, váltson P (parkolás) fokozatba, és kapcsolja OFF állásba a járművet. Ha a töltést P (parkolás) fokozatba történő váltás nélkül kezdi meg, a töltés azt követően kezdődik, hogy a sebességfokozat automatikusan P (Parkolás) állásba vált.
  5. Nyissa ki a töltőajtót.

    A további részleteket lásd: Töltőnyílás ajtaja.

  6. Nyissa ki a töltőcsatlakozó és a töltőaljzat védőkupakjait. Ellenőrizze, hogy nincs-e por vagy idegen anyag.
  7. Fogja meg a töltőcsatlakozó fogantyúját, és csatlakoztassa a jármű töltőaljzatához. Nyomja be teljesen a csatlakozót. A csatlakozó és a töltőaljzat nem megfelelő érintkezése tüzet okozhat.

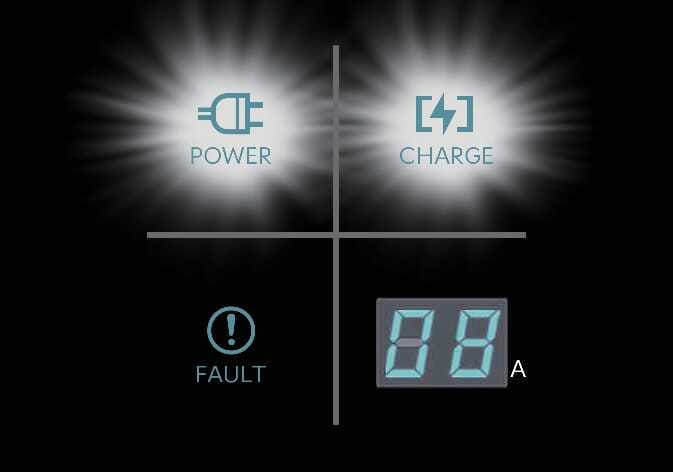

  8. A töltés automatikusan megkezdődik (a töltőlámpa világít).
    N_QVe27_C00_128_E
  9. Győződjön meg róla, hogy a műszercsoporton bekapcsol-e a nagyfeszültségű akkumulátor töltő jelzőfénye (). Az akkumulátor nem töltődik, ha a töltő jelzőfény () nem világít. Ha a töltőcsatlakozó és az aljzat nem érintkeznek megfelelően, csatlakoztassa újra a töltőkábelt a töltés megkezdéséhez.
    N_CT25Q047

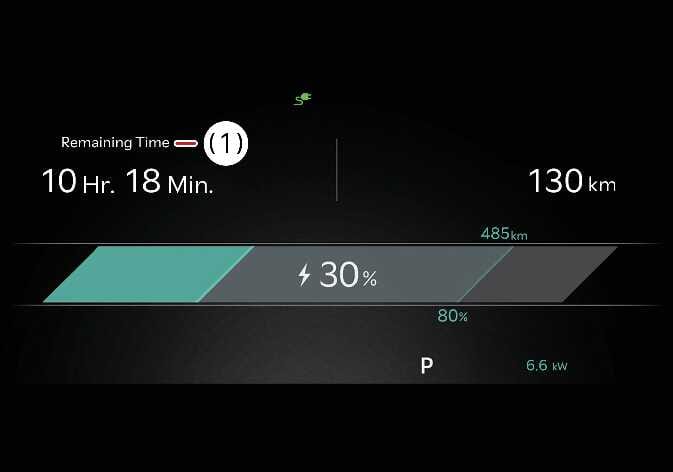

  10. A töltés megkezdése után a műszercsoport megjeleníti a becsült töltési időt kb. 1 percre.
    N_QVe27_C00_137_E

    1. Hátralévő idő

    A műszercsoport a becsült töltési időt is megjeleníti körülbelül 1 percre, ha töltés közben kinyitja a vezetőoldali ajtót. Ha ütemezett töltést vagy ütemezett légkondicionálást vagy fűtést állít be, a műszercsoport a becsült töltési időt jeleníti meg "--" formában.

    VIGYÁZAT

    A biztosíték kiégésének elkerülése érdekében győződjön meg róla, hogy a kiválasztott töltöttségi szint megfelel a megszakító kapacitásának.

    MEGJEGYZÉS

    • Ha a töltőnyílás ajtaját fagyos időjárás miatt nem lehet kinyitni, akkor enyhén kopogtassa meg vagy távolítsa el a körülötte lévő jeget. A töltőnyílás ajtaját ne próbálja meg felfeszíteni. Ha így tesz, az károsíthatja.

    • Annak ellenére, hogy a töltés az EV gomb START helyzetében is lehetséges, a biztonsága érdekében akkor kezdje el a töltést, amikor az EV gomb OFF állásban van, a járművet pedig P (Parkolás) fokozatba kapcsolta. A töltés megkezdése után az EV gomb POWER ON állásba kapcsolásával használhatja a jármű elektromos berendezéseit, például a rádiót. Töltés közben nem lehet P (Parkolás) fokozatból bármely más fokozatba váltani.

    • A nagyfeszültségű akkumulátor állapotától, a töltő műszaki jellemzőitől, és a környezeti hőmérséklettől függően a töltési idő változó lehet.
