Biztosíték-/relétáblák ismertetése

Ebben a szakaszban a biztosítékok/relék nevét és kapacitását leíró címke.

TIPP

Bár a kézikönyvben szereplő biztosítéktáblákra vonatkozó leírások a nyomtatás időpontjában pontosak, előfordulhat, hogy nem minden biztosítéktáblára vonatkozó leírás vonatkozik a járműre.

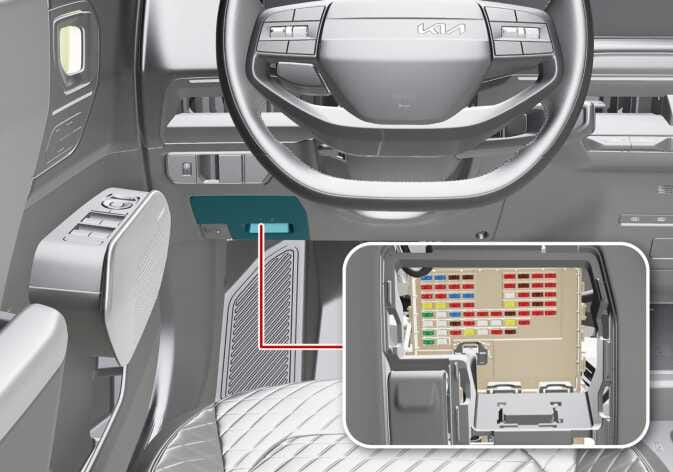

Vezető oldali biztosítéktábla

N_QVe27_B12_024_1_E

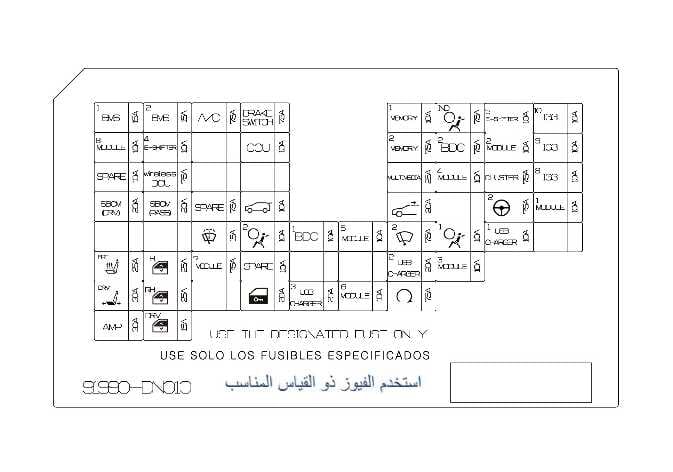

N_QVe27_B12_028_E
PDC Csatlakozódoboz

BIZTOSÍTÉK SZÁMA

Biztosíték neve

Biztosíték értéke

Védett áramkör

FUSE01

BMS1

15 A

BMS (akkumulátor-felügyeleti rendszer)

FUSE02

BMS2

15 A

BMS (akkumulátor-felügyeleti rendszer)

FUSE03

A/C (klímaberendezés)

7,5 A

ATCU (Léghőmérséklet-szabályzás) ATCU vezérlő

FUSE04

BRAKE SWITCH

7,5 A

BDC (törzs tartomány vezérlő), féklámpa kapcsoló

FUSE05

MEMORY1

10 A

SAL (Intelligens környezeti világítás) CLUSTER WPC (Vezeték nélküli töltő) ATCU (Léghőmérséklet-szabályzás) ATCU vezérlő MKBD (Multimédia billentyűzet) BDC (Törzs terület vezérlő) ADAS Parkolás ECU (Speciális vezetéssegítő rendszer parkolás ECU)

FUSE06

A/BAG IND

7,5 A

PAB IND (utasoldali légzsák ellenőrző lámpája)

FUSE07

E-SHIFTER5

10 A

SBW Kar (Vezetékes Váltókar)

FUSE08

IG3 10

10 A

ÜLÉS USB_TÖLTŐ (DRV) ÜLÉS USB_TÖLTŐ (PASS) ajtó kárpit kapcsoló (DRV) ajtó kárpit kapcsoló (PASS) RR KONZOL V2L

FUSE09

MODULE8

10 A

CDM (Töltőajtó modul) ICMU (Utastér-figyelő egység) ICMU Belső tükör OBD (Fedélzeti diagnosztika) Esőérzékelő

FUSE10

E-SHIFTER4

10 A

SBW Kar (Vezetékes Váltókar)

FUSE11

RESERVE

10 A

Nincs használatban

FUSE12

CCU

10 A

CCU (Kommunikációs Központi Egység)

FUSE13

MEMORY2

7,5 A

ATCU (Léghőmérséklet-szabályzás) ATCU vezérlő MKBD (Multimédia billentyűzet) ccNC (csatlakoztatott jármű navigációs fülke) BDC (Törzs terület vezérlő) ADAS Parkolás ECU (Speciális vezetéssegítő rendszer parkolás ECU)

FUSE14

BDC2

7,5 A

BDC (törzs tartomány vezérlő)

FUSE15

MODULE2

10 A

Elektromos ablakemelő kapcsoló DRV CCU (Kommunikációs központi egység) Féklámpa kapcsoló

FUSE16

IG3 9

10 A

CCU (Kommunikációs központi egység) CDM (Töltőajtó modul)

FUSE17

SPARE

10 A

SPARE

FUSE18

wireless DCU

7,5 A

DCU (adatcsatlakozási egység)

FUSE19

RESERVE

15 A

Nincs használatban

FUSE20

RESERVE

15 A

Nincs használatban

FUSE21

MULTIMEDIA

25 A

ccNC (Csatlakoztatott jármű navigációs fülke)

FUSE22

MODULE4

10 A

Belső tükör OBD (Fedélzeti diagnosztika) WPC (Vezeték nélküli töltő) ccNC (Csatlakoztatott jármű navigációs fülke) SAL (Intelligens környezeti fény) CDU (Klíma kijelző egység) ICMU (Utastéri felügyeleti egység) Ütköző kapcsolója

FUSE23

CLUSTER

7,5 A

CLUSTER

FUSE24

IG3 8

10 A

PTC FŰTŐ ccNC (csatlakoztatott jármű navigációs fülke) ATCU (Léghőmérséklet-szabályzás) Vezérlő Aktív Incar USB-töltő

FUSE25

SBCM DRV

20 A

SBCM DRV (Oldalsó karosszéria-vezérlő modul vezető)

FUSE26

SBCM PASS

20 A

SBCM PASS (Oldalsó karosszéria-vezérlő egység utas)

FUSE27

SPARE

7,5 A

SPARE

FUSE28

TAILGATE OPEN

10 A

Csomagtérajtó működtető

FUSE29

SUNROOF

20 A

Napfénytető motor

FUSE30

RESERVE

10 A

Nincs használatban

FUSE31

MDPS2

7,5 A

MDPS (motoros szervokormány)

FUSE32

MODULE1

10 A

DCU (Adatcsatlakozási egység) BDC (Törzs Terület Vezérlő) ccNC (Csatlakoztatott jármű Navigációs fülke) CCU (Kommunikációs Központi Egység)

FUSE33

RESERVE

30 A

Nincs használatban

FUSE34

RESERVE

25 A

Nincs használatban

FUSE35

WASHER

15 A

Ablakmosó motor

FUSE36

AIR BAG2

10 A

ISCM (Integrált biztonsági vezérlőmodul)

FUSE37

BDC1

10 A

UWB (Ultraszéles sáv) EGYSÉG UWB MASTER UWB SLAVE BDC (Törzs terület vezérlő) TOUCH HANDLE DRV TOUCH HANDLE PASS

FUSE38

MODULE5

10 A

VESS (Virtuális motorhang rendszer) AAF (Aktív légterelő)

FUSE39

WIPER FRT2

7,5 A

Első ablaktörlő

FUSE40

AIR BAG1

10 A

ISCM (Integrált biztonsági vezérlőmodul)

FUSE41

USB CHARGER1

10 A

USB CHARGER (DRV SEAT) USB CHARGER (PASS SEAT)

FUSE42

RESERVE

10 A

Nincs használatban

FUSE43

S/HEATER FRT

25 A

Első ülés fűtés/hűtés

FUSE44

P/WINDOW LH

25 A

Elektromos ablak elülső/hátulsó bal

FUSE45

MODULE7

7,5 A

BDC (törzs tartomány vezérlő)

FUSE46

SPARE

10 A

SPARE

FUSE47

RESERVE

25 A

Nincs használatban

FUSE48

RESERVE

25 A

Nincs használatban

FUSE49

USB CHARGER2

20 A

USB töltő

FUSE50

MODULE3

10 A

ADAS vezetési ECU (fejlett vezetéssegítő rendszer vezetési ECU) elülső radar elülső kamera DCU (adatcsatlakozási egység) ADAS parkolási ECU (fejlett vezetéssegítő rendszer parkolási ECU) hátsó sarokradar elülső sarokradar

FUSE51

P/SEAT DRV

30 A

Elektromos vezetőülés

FUSE52

P/WINDOW RH

25 A

Elektromos ablak elülső/hátulsó jobb

FUSE53

RESERVE

10 A

Nincs használatban

FUSE54

DOOR LOCK

20 A

Ajtózáró/-nyitó működtető egység CDM (töltőajtó modul) működtető

FUSE55

USB CHARGER3

25 A

USB CHARGER (DRV SEAT) USB CHARGER (PASS SEAT)

FUSE56

MODULE6

10 A

Elektromos ablakemelő kapcsoló vezetőoldali elektromos ülés

FUSE57

START

7,5 A

BDC (törzs tartomány vezérlő), VPC (Járműplatform vezérlő)

FUSE58

AMP

30 A

Külső erősítő (HARMAN)

FUSE59

P/WINDOW DRV

15 A

Elektromos ablakemelő motor vezetőoldal

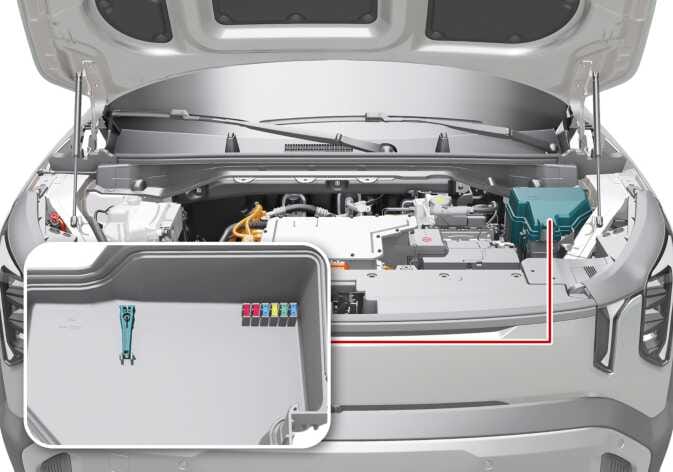

Motortéri biztosítéktábla

N_QVe27_B12_025_1_E

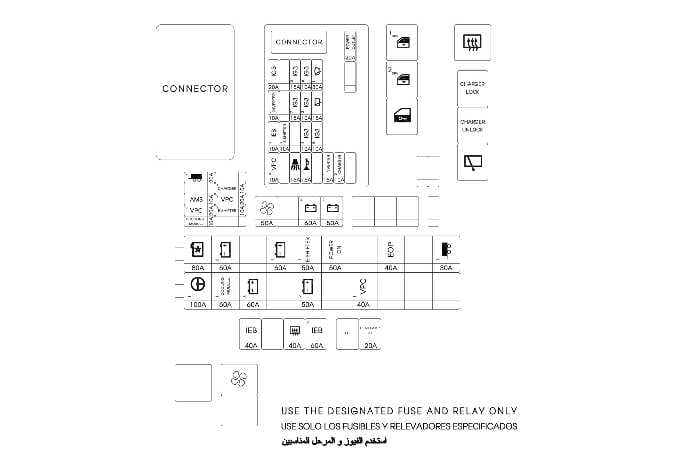

N_QVe27_B12_029_E
Áramkör (P/R csatlakozódoboz)

Nem

Biztosíték neve

Biztosíték értéke

Védett áramkör

G14_1_1

IEB1

S/B LP 40A

IEB rendszer (integrált elektromos fékrendszer)

G14_1_2

RESERVE

S/B LP 60A

Nincs használatban

G14_1_3

REAR HEATED

S/B LP 40A

REAR HEATED

G14_1_4

IEB2

S/B LP 60A

IEB rendszer (integrált elektromos fékrendszer)

G15_1_1

HEAD LAMP LH

S/B M 20A

HEAD LAMP LH

G15_1_2

HEAD LAMP RH

S/B M 20A

HEAD LAMP RH

G13_1_1

MDPS1

MULTI 100A

MDPS (motoros szervokormány)

G13_1_2

COOLING MODULE1

MULTI 60A

HŰTŐMODUL

G13_1_3

B+3

MULTI 60A

PDC (Power-net tartományvezérlő) B+ - BIZTOSÍTÉKOK LISTÁJA: BMS1, P/ÜLÉS DRV, P_WDW DRV, S/FŰTŐ FRT, BMS2, P_WDW LH, P_WDW RH, SBCM DRV, SBCM PASS, DCU, E-SHIFTER4, MODULE8

G13_1_4

RESERVE

MULTI 60A

Nincs használatban

G13_1_5

B+5

MULTI 50A

PDC (Power-net tartományvezérlő) B+ - BIZTOSÍTÉKOK LISTÁJA: MODULE5, AIR BAG2, MODULE6, SUNROOF, USB CHARGER2

G13_1_6

RESERVE

MULTI 40A

Nincs használatban

G13_1_7

VPC1

MULTI 40A

VPC(Járműplatform-vezérlő)

G13_1_8

RESERVE

MULTI 40A

Nincs használatban

G13_1_9

RESERVE

MULTI 40A

Nincs használatban

G13_1_10

RESERVE

MULTI 30A

Nincs használatban

G12_1_1

COOLING FAN

MULTI 80A

COOLING FAN

G12_1_2

B+6

MULTI 60A

PE_JB (PCB_BLOCK) B+ BIZTOSÍTÉKLISTA: IG3_1, IG3_2, IG3_3, IG3_4, IG3_5, IG3_6

G12_1_3

RESERVE

MULTI 60A

Nincs használatban

G12_1_4

B+1

MULTI 60A

PDC (Elektromos hálózat tartományvezérlője) B+ - IPS (fényszóró, első irányjelző, kiegészítő féklámpa, féklámpa, hátsó ködlámpa, belső hátsó lámpa, belső lámpa, kormánykerék fűtés)

G12_1_5

E-SHIFTER1

MULTI 50A

SBW Kar (Vezetékes Váltókar)

G12_1_6

POWER ON

MULTI 50A

PDC (Power-net tartományvezérlő) ACC <IG1> PDC (Power-net tartományvezérlő) IG1 BIZTOSÍTÉKLISTA: LÉGZSÁK1, LÉGZSÁK IND, E-VÁLTÓ5, MŰSZERCSOP., BDC2, MDPS2, 2. MODUL, 3. MODUL, 4. MODUL <IG2> BIZTOSÍTÉKLISTA: A/C, ABLAKMOSÓ, 7. MODUL IPS: Haptikus kormánykerék <ACC> BIZTOSÍTÉKOK LISTÁJA: USB CHARGER1, MODULE1

G12_1_7

RESERVE

MULTI 40A

Nincs használatban

G12_1_8

EOP

MULTI 40A

EOP (elektromos olajszivattyú)

G12_1_9

RESERVE

MULTI 40A

Nincs használatban

G12_1_10

TRAILER1

MULTI 30A

UTÁNFUTÓ

G8_1_1

TRAILER2

MICRO 20A

UTÁNFUTÓ

G8_1_2

RESERVE

MICRO 10A

Nincs használatban

G8_2_1

RESERVE

MICRO 10A

Nincs használatban

G8_2_2

CHARGER1

MICRO 10A

TÖLTŐ RETESZELŐ/KIOLDÓ RELÉ

G8_3_1

AMS

MICRO 10A

Akkumulátor-érzékelő

G8_3_2

VPC2

MICRO 20A

VPC(Járműplatform-vezérlő)

G8_4_1

VPC3

MICRO 20A

VPC(Járműplatform-vezérlő)

G8_4_2

E-SHIFTER2

MICRO 10A

SBW Kar (Vezetékes Váltókar)

G8_5_1

COOLING MODULE2

MICRO 10A

HŰTŐMODUL

G8_5_2

RESERVE

MICRO 10A

Nincs használatban

G9_1_1

BLOWER

S/B LP 50A

BLOWER

G9_1_2

RESERVE

S/B LP 60A

Nincs használatban

G9_1_3

B+4

S/B LP 60A

PDC (Power-net tartományvezérlő) B+ - BIZTOSÍTÉKOK LISTÁJA: MULTIMEDIA1, MEMORY1, MEMORY2, BDC1, BRAKE SW, CCU, USB_CHARGER3, DR LOCK, TAILGATE OPEN - IPS (LO_ShortTermLoad: SEAT HEATED, SRC, CDU, ADAS_DRV, FRT_C_RADAR)

G9_1_4

B+2

S/B LP 50A

PDC (Elektromos Hálózat Tartományvezérlője) B+ - IPS (Fényszóró, Első Irányjelző Lámpa, Hátsó Irányjelző Lámpa, Külső Hátsó Hátsó Lámpa, Féklámpa, Tolatólámpa)

G10_1_1

RESERVE

S/B M 20A

Nincs használatban

G10_1_2

RESERVE

S/B M 20A

Nincs használatban

G10_1_3

RESERVE

S/B M 20A

Nincs használatban

G7_1_1

RESERVE

MICRO 10A

Nincs használatban

G7_1_2

RESERVE

MICRO 10A

Nincs használatban

G11_1_1

RESERVE

MICRO 10A

Nincs használatban

BIZTOSÍTÉK SZÁMA

RESERVE

Biztosíték értéke

Védett áramkör

FUSE 1

POWER OUTLET

MICRO 20A

Első Elektromos Csatlakozóaljzat

FUSE 2

RESERVE

MICRO 20A

Nincs használatban

FUSE 3

WIPER FRT1

MICRO 30A

Első ablaktörlő

FUSE 4

IG3 6

MICRO 10A

VPC(Járműplatform-vezérlő)

FUSE 5

IG3 2

MICRO 15A

EOP (elektromos olajszivattyú)

FUSE 6

RESERVE

MICRO 20A

Nincs használatban

FUSE 7

IG3 1

MICRO 20A

PTC fűtő ccNC (csatlakoztatott jármű navigációs fülke) ATCU (Léghőmérséklet-szabályzás) CONT ACTIVE INCAR USB CHARGER ATCU (Léghőmérséklet-szabályzás)

FUSE 8

WIPER RR

MICRO 15A

Hátsó ablaktörlő

FUSE 9

IG3 3

MICRO 10A

E-váltó

FUSE 10

IG3 7

MICRO 15A

VCMS (jármű töltéskezelő rendszere), ICCU (integrált töltésvezérlő egység)

FUSE 11

RESERVE

MICRO 15A

Nincs használatban

FUSE 12

INVERTER2

MICRO 10A

INVERTER

FUSE 13

IG3 5

MICRO 10A

BMS (akkumulátor-felügyeleti rendszer)

FUSE 14

IG3 4

MICRO 10A

E_COMP (elektromos kompresszor) hűtőfolyadék-modul Hűtőventilátor-hűtőrendszer modul

FUSE 15

RESERVE

MICRO 7,5A

Nincs használatban

FUSE 16

E-SHIFTER3

MICRO 10A

SBW Kar (Vezetékes Váltókar)

FUSE 17

IEB3

MICRO 10A

IEB rendszer (integrált elektromos fékrendszer)

FUSE 18

RESERVE

MICRO 10A

Nincs használatban

FUSE 19

CHARGER2

MICRO 10A

VCMS (jármű töltéskezelő rendszere), ICCU (integrált töltésvezérlő egység)

FUSE 20

INVERTER1

MICRO 15A

INVERTER

FUSE 21

RESERVE

MICRO 10A

Nincs használatban

FUSE 22

HORN

MICRO 15A

KÜRT

FUSE 23

B/ALARM HORN

MICRO 15A

B/ALARM HORN

FUSE 24

RESERVE

MICRO 10A

Nincs használatban

FUSE 25

VPC4

MICRO 10A

VPC(Járműplatform-vezérlő)
Relé

NEM

RESERVE

TÍPUS

Terhelés

G16_1_1

RESERVE

3725 MINI 4P

Nincs használatban

G17_1_1

BLOWER

HŰTŐ/FŰTŐ MICRO 4P

Ventilátormotor

G17_2_1

RESERVE

HŰTŐ/FŰTŐ MICRO 5P

Nincs használatban

G4_1_1

P/ABLAK DRV1

HŰTŐ/FŰTŐ MICRO 5P

P/ABLAK DRV, nem biztonsági motor (UP)

G4_2_1

P/ABLAK DRV2

HŰTŐ/FŰTŐ MICRO 5P

P/ABAKLAK DRV Nem biztonsági motor (Le)

G4_3_1

DEAD LOCK

HŰTŐ/FŰTŐ MICRO 5P

Reteszzár ACTR

G5_1_1

REAR HEATED

3725 MINI 4P

REAR HEATED

G6_1_1

CHARGER LOCK

HŰTŐ/FŰTŐ MICRO 5P

A töltőnyílás ajtaja, LOCK

G6_2_1

CHARGER UNLOCK

HŰTŐ/FŰTŐ MICRO 5P

A töltőnyílás ajtajának kinyitása

G6_3_1

WIPER RR

HŰTŐ/FŰTŐ MICRO 5P

Hátsó ablaktörlő
