Célzópont

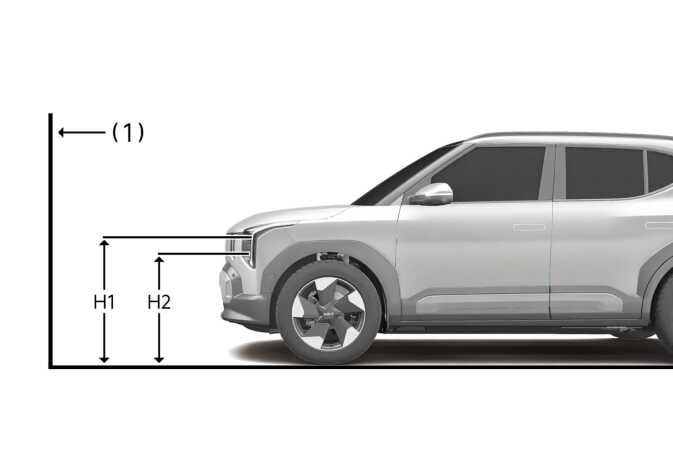

 N_QVe27_B12_043_E |

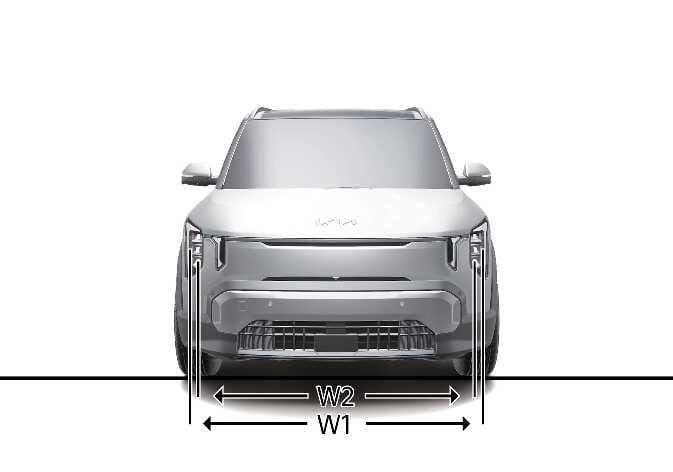

 N_QVe27_B12_044_E |
-
Képernyő
|
A gépkocsi állapota |
Elülső fényszóró (LED típus) |
|||
|---|---|---|---|---|
|
Talajtól számított magasság |
Lámpák közötti távolság |
|||
|
H1 (TOMPÍTOTT) |
H2 (TÁVOLSÁGI) |
W1 (TOMPÍTOTT) |
||
|
Fényszóró |
Vezető nélkül [mm (hüvelyk)] |
836 (32,9) |
704 (27,7) |
1 467 (57,8) |
|
Vezetővel [mm (hüvelyk)] |
830 (32,7) |
698 (27,5) |
||

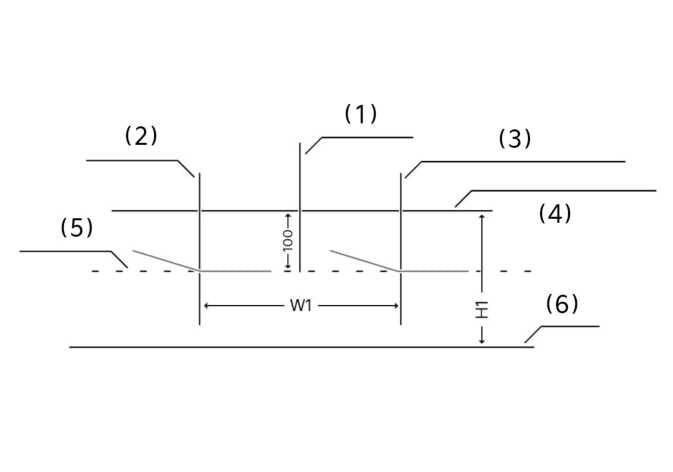

Tompított fényszóró (balkormányos jármű)
-
A: Járműtengely
-
A bal oldali fényszóróizzó középpontjának járműtengellyel párhuzamos vonala
-
A jobb oldali fényszóróizzó középpontjának járműtengellyel párhuzamos vonala
-
A fényszóróizzók középpontjának vízszintes vonala
-
Leválasztó vonal
-
Talaj
-
Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.
-
A megfelelő törésvonal a képen látható.
-
A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.
-
Engedje ki a rögzítőféket és állítsa a sebességváltót N (üres) állásba, valamint, ha a jármű fel van szerelve fényszóró magasságállító berendezéssel, állítsa a fényszóró magasságállító berendezést a 0 állásba.

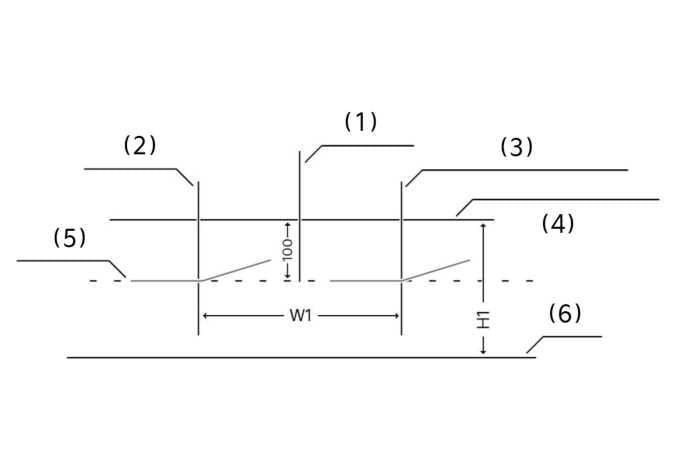

Tompított fényszóró (jobbkormányos jármű)
-
A: Járműtengely
-
A bal oldali fényszóróizzó középpontjának járműtengellyel párhuzamos vonala
-
A jobb oldali fényszóróizzó középpontjának járműtengellyel párhuzamos vonala
-
A fényszóróizzók középpontjának vízszintes vonala
-
Leválasztó vonal
-
Talaj
-
Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.
-
A megfelelő törésvonal a képen látható.
-
A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.
-
Engedje ki a rögzítőféket és állítsa a sebességváltót N (üres) állásba, valamint, ha a jármű fel van szerelve fényszóró magasságállító berendezéssel, állítsa a fényszóró magasságállító berendezést a 0 állásba.
