Biztosíték-/relétáblák ismertetése

A biztosítéktáblák/relétáblák fedelének belső oldalára ragasztott címkén látható a biztosítékok/relék neve és amperszáma.

TIPP

Bár a kézikönyvben szereplő biztosítéktáblákra vonatkozó leírások a nyomtatás időpontjában pontosak, előfordulhat, hogy nem minden biztosítéktáblára vonatkozó leírás vonatkozik a járműre.

ICU Csatlakozódoboz

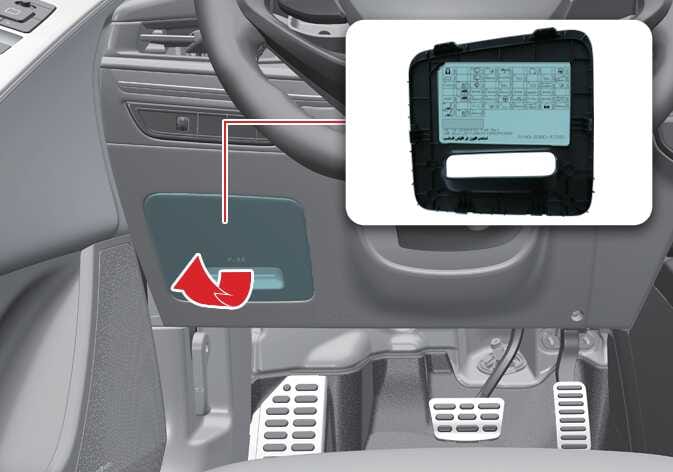

OSG2H126030L

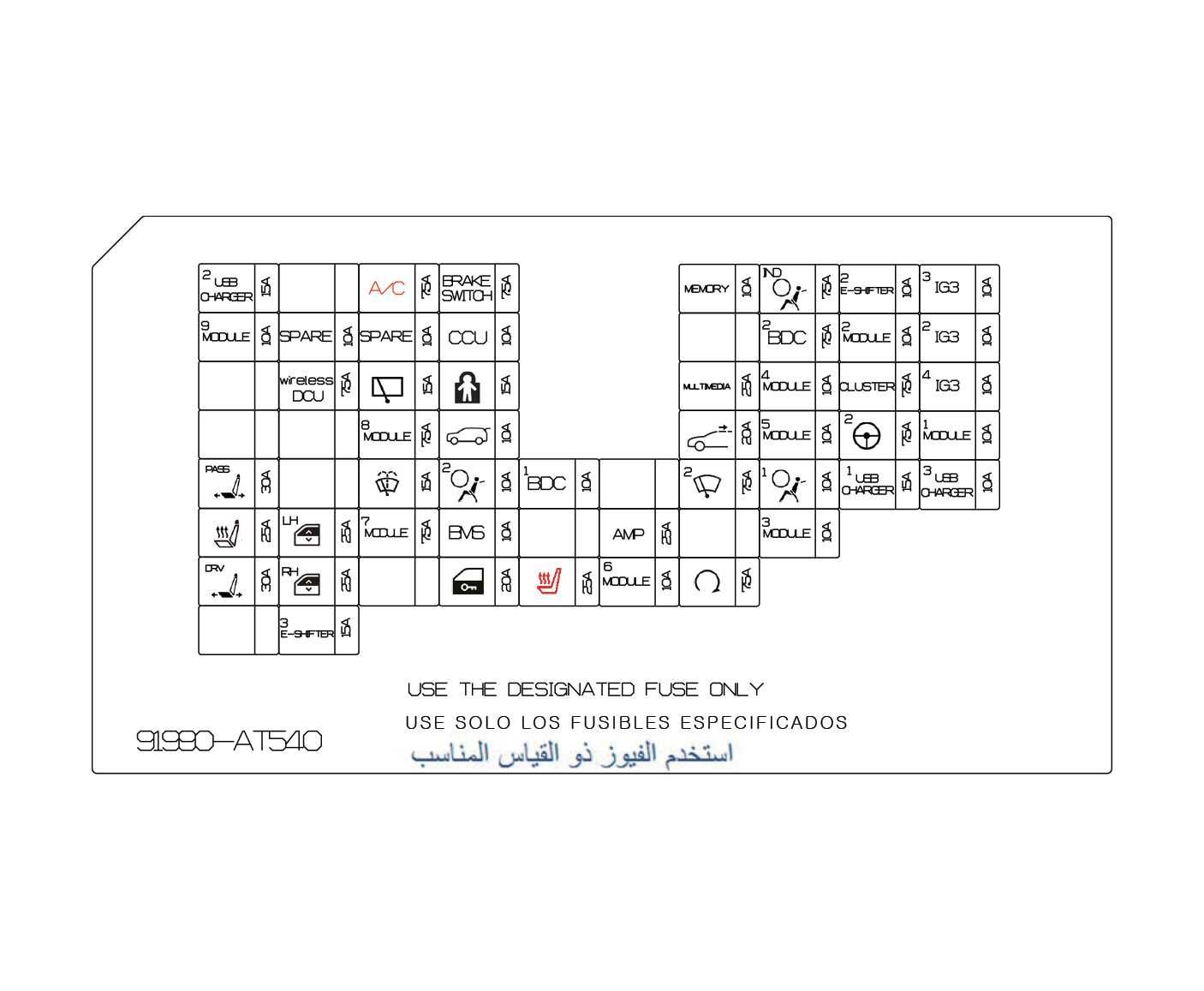

OSG2H126011L

Biztosíték neve

Biztosíték értéke

Védett áramkör

BIZTOSÍTÉK SZÁMA

USB CHARER2

15 A

USB_CHARGER_100W

FUSE01

RESERVE

　

-　

FUSE02

A/C

7,5 A

DATC (kettős automatikus hőmérséklet-szabályozás)

FUSE03

BRAKE SW

7,5 A

BDC, fékpedál kapcsoló

FUSE04

MEMORY

10 A

WPC (vezeték nélküli töltő) MOOD_LP_SAL MKBD (multimédia billentyűzet) USB-csatlakozó ETCS (elektronikus útdíjszedési rendszer) HUD (szem elé vetített kijelző) CSOPORT BLTN CAM UNIT (beépített kamera) DATC BDC (V_PAS_RPAS_POWER) hátsó sarokradar ADAS parkolási ECU (fejlett vezetősegéd rendszer parkolási ECU)

FUSE05

A/BAG IND

7,5 A

PAB IND (utasoldali légzsák ellenőrző lámpája)

FUSE06

E-SHIFTER2

10 A

VPC (járműplatform-vezérlő) SBW kar (vezetékes váltókar)

FUSE07

IG3 3

10 A

HEV BMS VPC

FUSE08

MODULE9

10 A

FŐZÁR Veszélyjelző kapcsoló Esőérzékelő ICC EGYSÉG AAF ACTR UPR VESS EGYSÉG OBD (fedélzeti diagnosztika) Fúvómotor Relé tekercs AAF SNSR

FUSE09

SPARE

10 A

SPARE

FUSE10

SPARE

10 A

SPARE

FUSE11

CCU

10 A

CCU (Kommunikációs Központi Egység)

FUSE12

RESERVE

-　

-　

FUSE13

BDC2

7,5 A

BDC (törzs tartomány vezérlő)

FUSE14

MODULE2

10 A

CCU (Kommunikációs központi egység), Féklámpa kapcsolója

FUSE15

IG3 2

10 A

-　

FUSE16

RESERVE

-　

-　

FUSE17

Wireless DCU

7,5 A

DCU (adatcsatlakozási egység)

FUSE18

WIPER REAR

15 A

ABLAKTÖRLŐ RR RLY PWR HÁTSÓ ABLAKTÖRLŐ MTR

FUSE19

CHILD LOCK

15 A

Ajtózárás/-nyitás működtető RL/RR

FUSE20

MULTIMEDIA

25 A

ccNC (Csatlakoztatott jármű navigációs fülke)

FUSE21

MODULE4

10 A

ccNC (csatlakoztatott autó navigációs pilótafülke) WPC (vezeték nélküli töltő) BLTN_CAM_UNIT DCU DATC (kettős automatikus hőmérséklet-szabályozás) C PAD SW ICC UNIT OHC LAMP ECM (belső visszapillantó) Drv SEAT Elektromos ülésegység Külső erősítő HEAD_LAMP LH/RH

FUSE22

CLUSTER

7,5 A

MŰSZERCSOPORT, HUD (Szem elé vetített kijelző)

FUSE23

IG3 4

10 A

CCU (Központi Kommunikációs Egység)

FUSE24

RESERVE

-　

-　

FUSE25

RESERVE

　

-　

FUSE26

MODULE8

7,5 A

WPC (vezeték nélküli töltő) AC KIJÁRAT AC INVERTER P_LBM C_FAN_BLDC

FUSE27

TAILGATE OPEN

10 A

Csomagtérajtó működtető

FUSE28

SUNROOF

20 A

Napfénytető motor

FUSE29

MODULE5

10 A

Elektromos ablakemelő kapcsoló DRV USB TÖLTŐ

FUSE30

MDPS2

7,5 A

MDPS (motoros szervokormány)

FUSE31

MODULE1

10 A

BDC (törzs tartomány vezérlő) USB-töltő BLTN CAM UNIT DCU (adatkapcsolati egység) ccNC (csatlakoztatott autó navigációs pilótafülke) MKBD (multimédia billentyűzet) CCU (kommunikációs központi egység) Hálózati aljzat Rly tekercs Külső erősítő HEV BMS (hibrid akkumulátor-kezelő rendszer) ADAS Parking ECU (fejlett vezetősegéd rendszer parkolási ECU)

FUSE32

P/SEAT PASS

30 A

ELEKTROMOS ÜLÉS - UTASOLDAL

FUSE33

RESERVE

-　

-　

FUSE34

WASHER

15 A

Többfunkciós kapcsoló (ablakmosó motor)

FUSE35

AIR BAG2

10 A

ISCM (Integrált biztonsági vezérlőmodul)

FUSE36

BDC1

10 A

BDC (törzs tartomány vezérlő) DRV/PASS NFC DRV/PASS HDL PIC UWB UNIT (ultra-szélessávú) Sport mód sw (dct)

FUSE37

RESERVE

-　

-　

FUSE38

FRT WIPER 2

7,5 A

ELSŐ ABLAKTÖRLŐ MTR

FUSE39

AIR BAG1

10 A

ISCM (Integrált biztonsági vezérlőmodul)

FUSE40

USB CHARGER1

10 A

USB-TÖLTŐ - VEZETŐÜLÉS USB-TÖLTŐ - UTASÜLÉS ICU_USB-TÖLTŐ 3 (BIZTOSÍTÉK)

FUSE41

USB CHARGER3

10 A

ICU_USB TÖLTŐ 3

FUSE42

S/HEATER DRV

25 A

VEZETŐ ÜLÉSFŰTÉS

FUSE43

P/WINDOW LH

25 A

Elektromos ablakemelő biztonsági ECU DRV Elektromos ablakemelő motor RL

FUSE44

MODULE7

7,5 A

BDC (törzs tartomány vezérlő)

FUSE45

BMS

10 A

HEV BMS (hibrid akkumulátorkezelő rendszer)

FUSE46

RESERVE

-　

-　

FUSE47

AMP

25 A

Külső erősítő

FUSE48

RESERVE

20 A

-　

FUSE49

MODULE3

10 A

Ütközésvédő párna kapcsoló Elölnézeti Kamera konzol LWR kapcsoló ADAS parkolási ECU (fejlett vezetőasszisztens rendszer parkolási ECU) Hátsó és első sarokradar ADAS vezetési ECU (fejlett vezetőasszisztens rendszer vezetési ECU) HÁTSÓ SAROKRADAR Első radar

FUSE50

P/SEAT DRV

30 A

Elektromos vezetőülés

FUSE51

P/WINDOW RH

25 A

Elektromos ablakemelő biztonsági ECU UTAS Elektromos ablakemelő motor RR

FUSE52

RESERVE

　-

-　

FUSE53

DOOR LOCK

20 A

Ajtózárás/-nyitás működtető

FUSE54

S/HEATER REAR

25 A

ÜLÉSFŰTÉS, HÁTSÓ

FUSE55

MODULE6

10 A

P_WDW_MAIN_SW KÜLSŐ TÜKRÖK MOTOR SEAT_EXTN_DRIV HÁTSÓ AJTÓ MOTOR

FUSE56

START

7,5 A

BDC (törzs tartomány vezérlő), VPC (Járműplatform vezérlő)

FUSE57

RESERVE

-　

-

FUSE58

E-SHIFTER3

15 A

VPC (járműplatform-vezérlő) SBW kar (vezetékes váltókar)

FUSE59

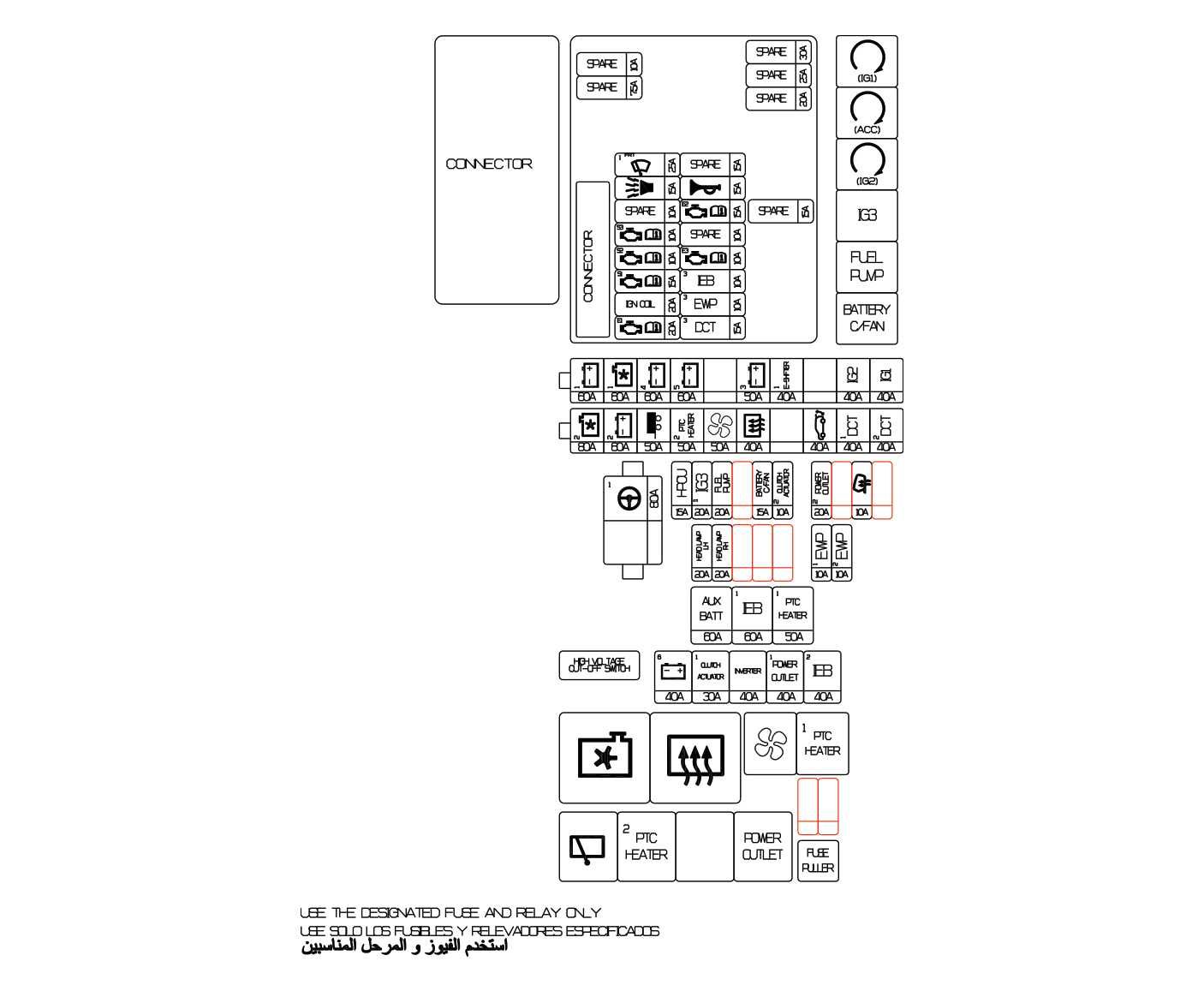

OSG2H126010L

Motortér elosztóblokk

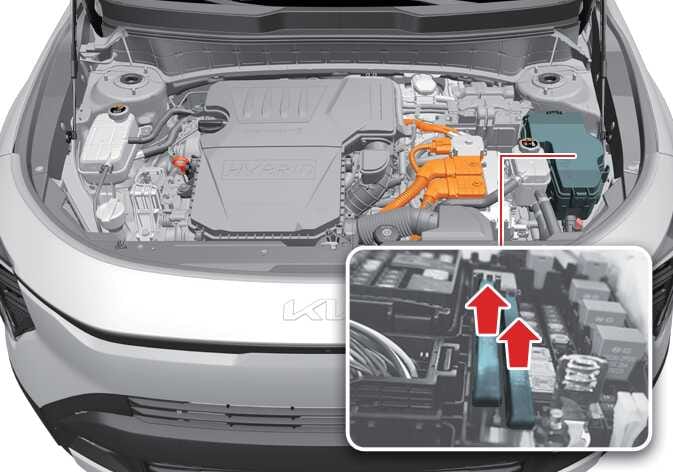

OSG2H126031L

Biztosíték neve

Biztosíték értéke

Védett áramkör

B+6

S/B M 40A

PDC B+6 : IPS(40A)

CLUTCH ACTUATOR1

S/B M 30A

Tengelykapcsoló működtetője 1

INVERTER

S/B M 40A

VÁLTÓÁRAMÚ INVERTER

POWER OUTLET1

S/B M 40A

POWER OUTLET

IEB2

S/B M 40A

IEB_UNIT B+ (integrált elektromos rásegítő)

POWER OUTLET2

MICRO 20A

Elektromos csatlakozóaljzat ELSŐ

HEATED MIRROR

MICRO 10A

Külső fűtött tükör DRV/PASS

BATTERY C/FAN

MICRO 15A

BMS (akkumulátorkezelő rendszer) Hűtőventilátor (HEV)

CLUTCH ACTUATOR2

MICRO 10A

Tengelykapcsoló működtetője 2

AUX BATT

S/B ET 60A

PLBM_AKKUMULÁTOR (Parkolás-Lítiumos akkumulátor modul)

IEB1

S/B LP 60A

IEB_UNIT B+ (integrált elektromos rásegítő)

PTC HEATER1

S/B LP 50A

PTC1 (pozitív hőmérsékleti együttható)

HEAD LAMP LH

MICRO 20A

HEAD LAMP LH

HEAD LAMP RH

MICRO 20A

HEAD LAMP RH

RESERVE

MICRO 30A

-　

RESERVE

MICRO 20A

-　

RESERVE

MICRO 20A

-　

MDPS1

MULTI 80A

MDPS (motoros szervokormány)

B+1

MULTI 60A

PDC B+1 : 60 A

COOLING FAN1

MULTI 60A

Hűtőventilátor1

B+4

MULTI 60A

PDC B+4 : IPS (60A)

B+5

MULTI 60A

PDC B+5 : ER JB PCB Blokk

RESERVE

MULTI 60A

-　

B+3

MULTI 50A

PDC B+3 : 50 A

E-SHIFTER1

MULTI 40A

VPC(Járműplatform-vezérlő)

RESERVE

MULTI 40A

-　

IG2

MULTI 40A

IG2

IG1

MULTI 40A

IG1

COOLING FAN2

MULTI 80A

Hűtőventilátor2

B+2

MULTI 60A

PDC B+1 : 60 A

TRAILER

MULTI 50A

UTÁNFUTÓ

PTC HEATER2

MULTI 50A

PTC2 (pozitív hőmérsékleti együttható)

BLOWER

MULTI 50A

Ventilátormotor

REAR HEATED

MULTI 40A

REAR HEATED

RESERVE

MULTI 40A

-　

POWER TAILGATE

MULTI 40A

POWER TAILGATE

DCT1

MULTI 40A

DCT1 (dupla tengelykapcsolós sebességváltó)

DCT2

MULTI 40A

DCT2 (dupla tengelykapcsolós sebességváltó)

HPCU

MICRO 15A

HPCU (Hibrid teljesítmény-vezérlő egység)

IG3 1

MICRO 20A

IG3 1

FUEL PUMP

MICRO 20A

FUEL PUMP

RESERVE

MICRO 20A

-　

EWP1

MICRO 10A

EWP1 (elektromos vízszivattyú)

EWP2

MICRO 10A

EWP2 (elektromos vízszivattyú)

RESERVE

MICRO 10A

-　

RESERVE

MICRO 10A

-　

RESERVE

MICRO 10A

-　

RESERVE

MICRO 10A

-　

IGN COIL

MICRO 20A

Gyújtótekercs

ECU1

MICRO 20A

ECU1

SENSOR1

MICRO 15A

O2_SNSR_UP_LIN_K_GDI O2_SNSR_DN_LIN_K_GDI

SENSOR2

MICRO 10A

OCV_EX_K_GDI OCV_IN_K_GDI OLS V_OLD_PUMP PCSV_K_GDI C/FAN RLY COIL CCV ELCM

SENSOR3

MICRO 10A

Hűtőventilátor BLDC üzemanyag-szivattyú Rly tekercs

RESERVE

MICRO 10A

-　

RESERVE

MICRO 10A

-　

ECU2

MICRO 15A

ECU2

RESERVE

MICRO 15A

-　

WIPER FRT1

MICRO 25A

Első ablaktörlő1

B/ALARM HORN

MICRO 15A

Riasztókürt

HORN

MICRO 15A

Dupla KÜRT HI / Dupla KÜRT HI

IEB3

MICRO 10A

IEB3 (integrált elektromos rásegítő)

ECU3

MICRO 10A

ECU3

DCT3

MICRO 15A

DCT3 (dupla tengelykapcsolós sebességváltó)

EWP3

MICRO 10A

EWP3 (elektromos vízszivattyú)

SPARE

MICRO 7,5A

-　

SPARE

MICRO 10A

-　

SPARE

MICRO 15A

-　

SPARE

MICRO 20A

-　

SPARE

MICRO 25A

-　

SPARE

MICRO 30A

-　

Relé

Relé neve

TÍPUS

Terhelés

G19_1_4

HŰTŐ/FŰTŐ MICRO 4P

POWER OUTLET

G6_6_1

HŰTŐ/FŰTŐ MICRO 4P

BATTERY C/FAN

G17_1_1

HŰTŐ/FŰTŐ MICRO 4P

BLOWER

G6_3_1

HŰTŐ/FŰTŐ MICRO 4P

PDM (IG2)

G6_2_1

HŰTŐ/FŰTŐ MICRO 4P

PDM (ACC)

G6_1_1

HŰTŐ/FŰTŐ MICRO 4P

PDM (IG1)

G16_1_1

3725 MINI 4P

COOLING FAN

G17_1_2

HŰTŐ/FŰTŐ MICRO 4P

PTC HEATER1

G19_1_2

HŰTŐ/FŰTŐ MICRO 4P

PTC HEATER2

G16_1_2

3725 MINI 4P

REAR HEATED

G6_4_1

HŰTŐ/FŰTŐ MICRO 4P

IG3

G6_5_1

HŰTŐ/FŰTŐ MICRO 4P

FUEL PUMP

G19_1_1

HŰTŐ/FŰTŐ MICRO 4P

WIPER RR

G19_1_3

HŰTŐ/FŰTŐ MICRO 4P

RESERVE

A relétípushoz lásd a következő táblázatot.
