Célzópont

OSG2H126060L
OSG2H126061L
OSG2H126057L
OSG2H126058L

  1. Képernyő

A gépkocsi állapota

Elülső fényszóró (LED típus)

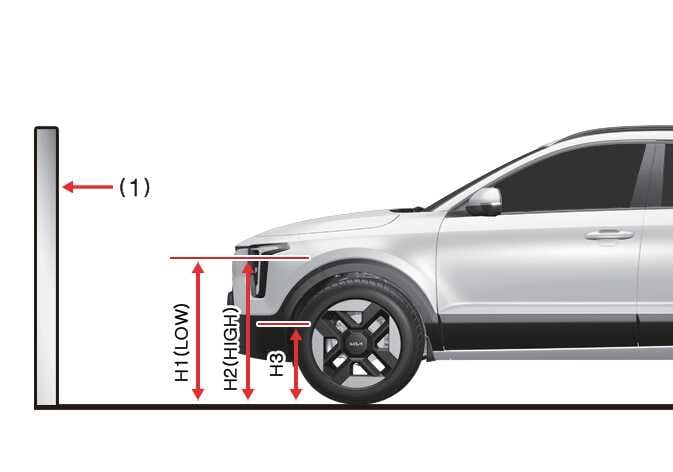

Talajtól számított magasság

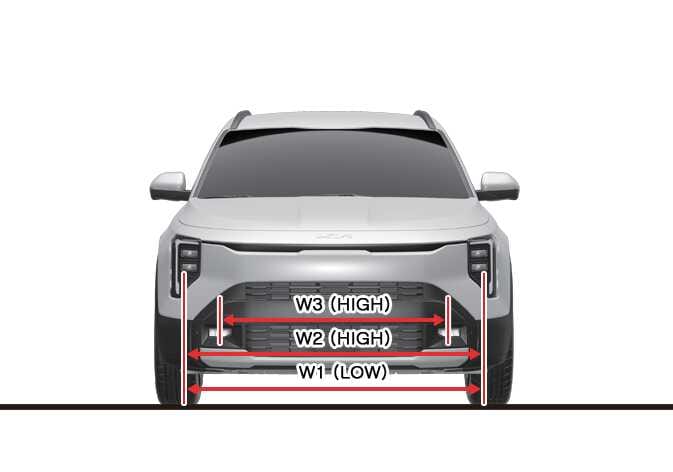

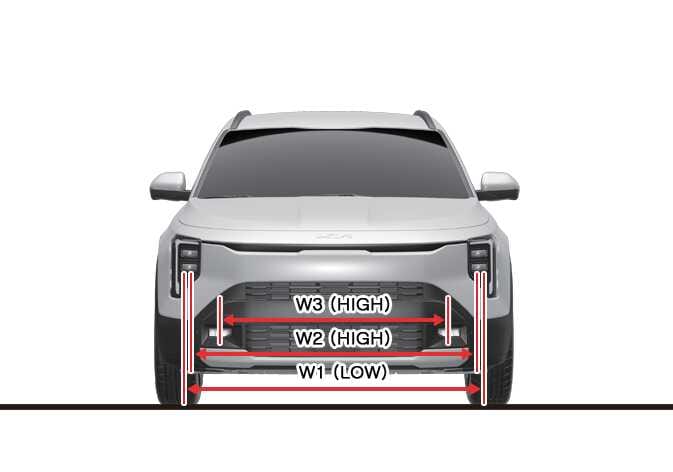

Lámpák közötti távolság

H1 (TOMPÍTOTT)

H2 (TÁVOLSÁGI)

H3

W1 (TOMPÍTOTT)

W2 (TÁVOLSÁGI)

W3 (TÁVOLSÁGI)

Fényszóró – A típus

Vezető nélkül

[mm (hüvelyk)]

770

(30,3)

770

(30,3)

-

1 426

(57,6)

1 426

(57,6)

-

Vezetővel

[mm (hüvelyk)]

772

(30,4)

772

(30,4)

-

Fényszóró - B típus

Vezető nélkül

[mm (hüvelyk)]

764

(30,1)

695

(27,3)

384,0

(15,1)

1 421

(56,0)

1 423,2

(56,0)

1 411

(43,9)

Vezetővel

[mm (hüvelyk)]

766

(30,2)

697

(27,4)

384,2

(15,1)

Tompított fényszóró (balkormányos jármű)

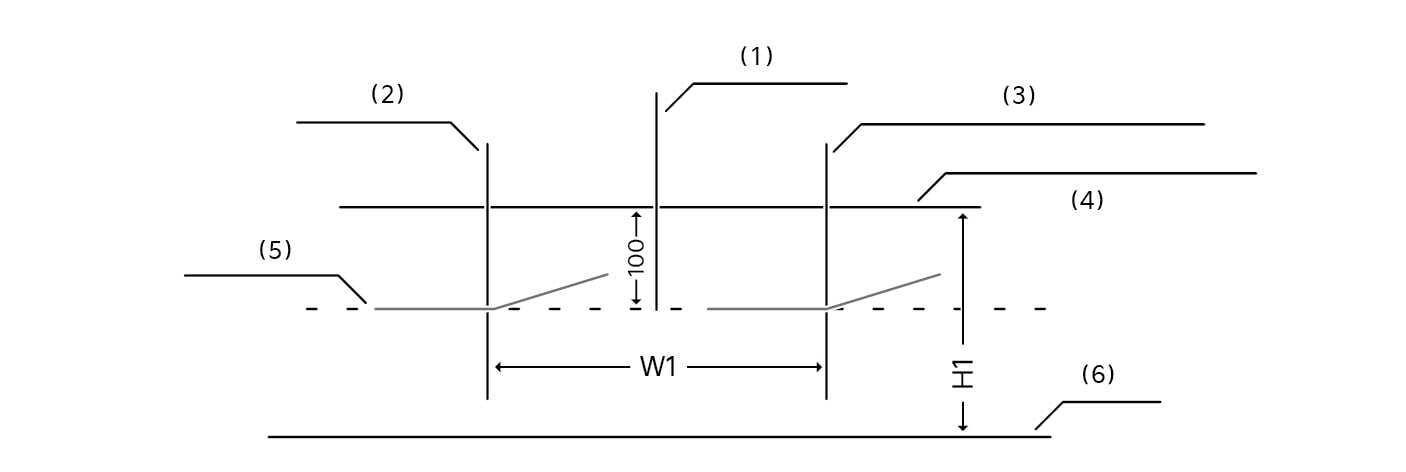

Ábra 1. 10 m-es képernyő alapján
N_CT25G005_E

  1. A: Járműtengely

  2. A bal oldali fényszóróizzó középpontjának járműtengellyel párhuzamos vonala

  3. A jobb oldali fényszóróizzó középpontjának járműtengellyel párhuzamos vonala

  4. A fényszóróizzók középpontjának vízszintes vonala

  5. Leválasztó vonal

  6. Talaj

Használat

  1. Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.

  2. A megfelelő törésvonal a képen látható.

  3. A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.

  4. Engedje ki a rögzítőféket és állítsa a sebességváltót N (üres) állásba, valamint, ha a jármű fel van szerelve fényszóró magasságállító berendezéssel, állítsa a fényszóró magasságállító berendezést a „0“ állásba.

Tompított fényszóró (jobbkormányos jármű)

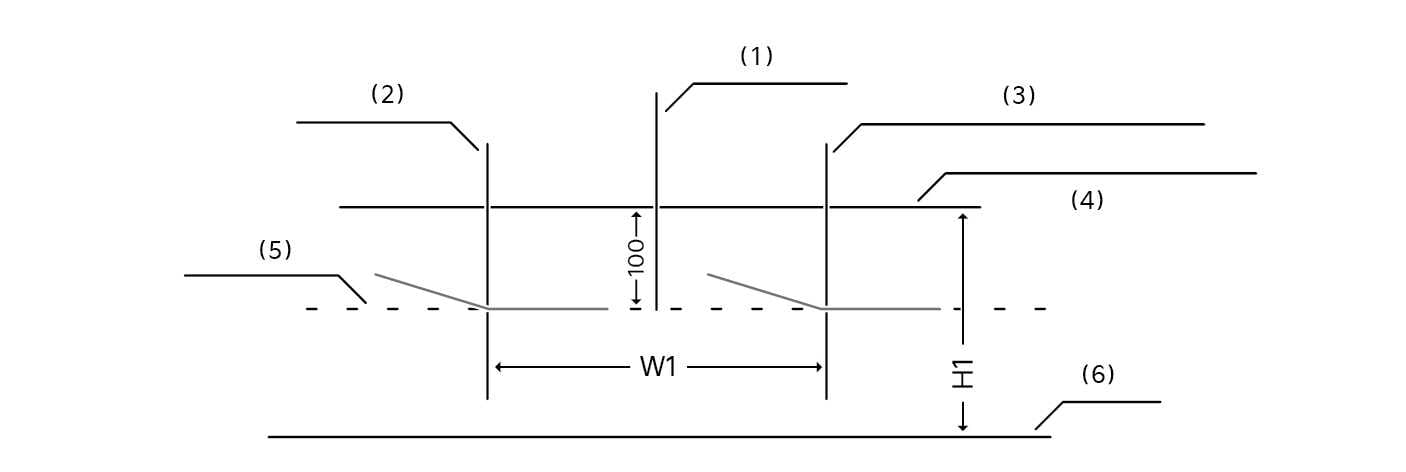

Ábra 2. 10 m-es képernyő alapján
N_CT25G004_E

  1. A: Járműtengely

  2. A bal oldali fényszóróizzó középpontjának járműtengellyel párhuzamos vonala

  3. A jobb oldali fényszóróizzó középpontjának járműtengellyel párhuzamos vonala

  4. A fényszóróizzók középpontjának vízszintes vonala

  5. Leválasztó vonal

  6. Talaj

Használat

  1. Kapcsolja fel a tompított fényszórót úgy, hogy a vezető ne tartózkodjon a gépkocsiban.

  2. A megfelelő törésvonal a képen látható.

  3. A tompított fényszóró beállításakor először a vízszintes beállítást, azután a függőleges beállítást kell elvégezni.

  4. Engedje ki a rögzítőféket és állítsa a sebességváltót N (üres) állásba, valamint, ha a jármű fel van szerelve fényszóró magasságállító berendezéssel, állítsa a fényszóró magasságállító berendezést a „0“ állásba.
