에어백 충돌 센서

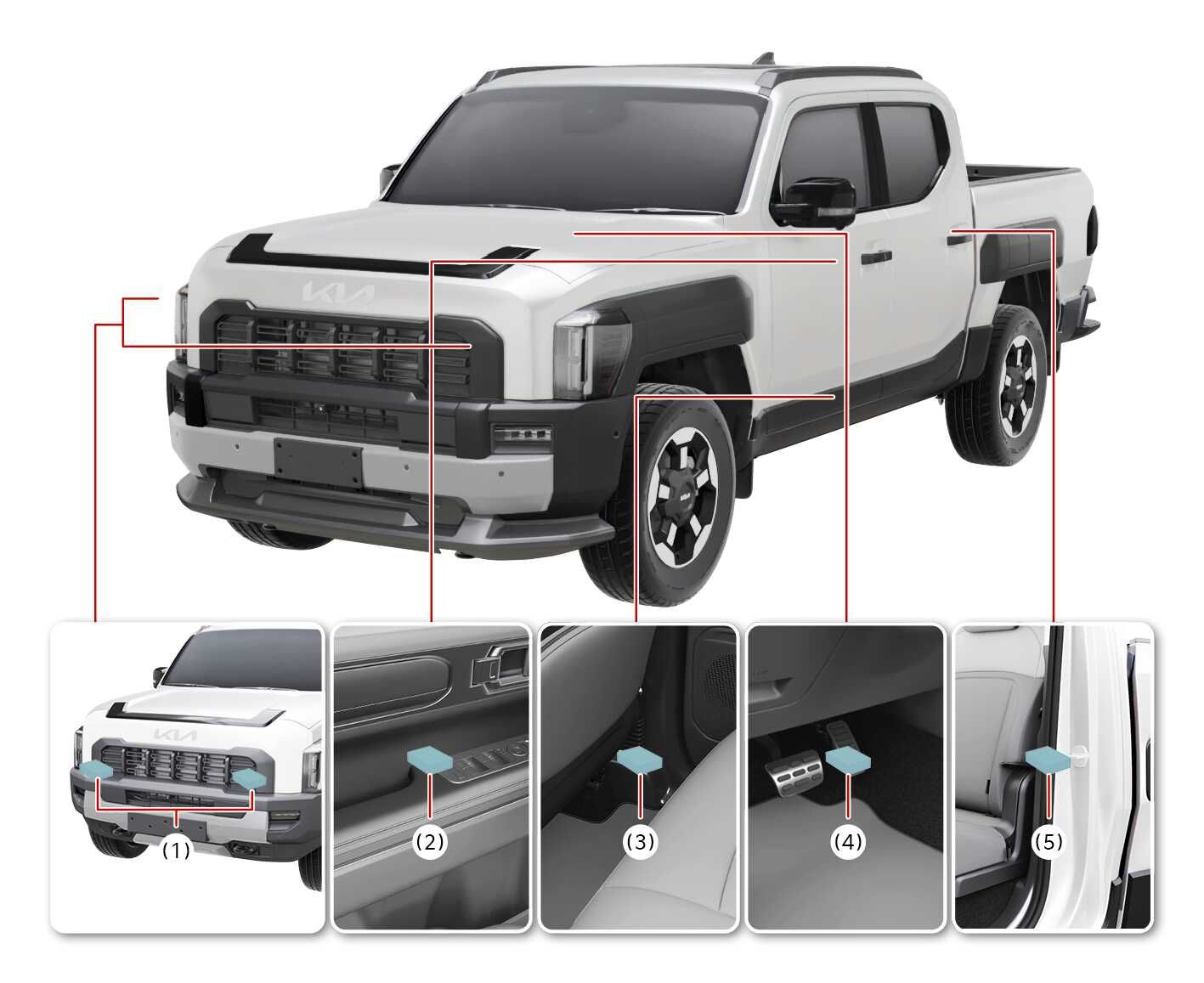

2026 기아 타스만 에어백 충돌 센서 위치 이미지입니다. 차량 각 부위에 장착된 센서를 붉은색 선으로 연결하여 하단에 확대해 보여줍니다. 청록색으로 강조된 (1)번 정면 충돌 센서, (2)번 압력 감지 측면 충돌 센서, (3)번과 (5)번 가속도 감지 측면 충돌 센서, (4)번 에어백 제어 모듈 및 전복 센서가 표시되어 있습니다. 차량의 충돌을 감지하는 센서들의 장착 위치를 설명합니다.
N_TK25B064_5

실제 차량의 센서의 위치는 위 이미지와 차이가 날 수 있습니다.

  1. 정면 충돌 센서

    엔진룸 내 앞쪽에 위치합니다.

  2. 측면 충돌 센서(압력 감지)

    앞좌석 도어 내부에 내장되어 있습니다.

  3. 측면 충돌 센서(가속도 감지)

    B-필러에 내장되어 있습니다.

  4. 에어백 제어 모듈/전복 센서

    전복 센서는 에어백 제어 모듈에 내장되어 있습니다.

  5. 측면 충돌 센서(가속도 감지)

    C-필러에 내장되어 있습니다.

경고
  • 정면 충돌 센서 또는 측면 충돌 센서 부위에 임의의 충격을 가하지 마십시오. 각 센서에 영향을 받는 에어백이 작동될 수도 있습니다.

  • 특히 정면 충돌 센서의 경우 센서의 장착 각도가 변경되면 에어백이 작동되지 않아야 할 때 작동되거나 또는 작동되어야 할 때 작동되지 않을 수 있습니다. 따라서 센서를 임의로 만지지 마십시오.

    또한 엔진룸 점검 시에는 반드시 시동 스위치 OFF 상태에서 점검하십시오.

  • 앞쪽 범퍼나 차체의 변형, 측면 충돌 센서가 내장되어 있는 앞좌석 도어 및 B-필러, C-필러의 변형에 따라 센서의 각도가 달라질 때도 문제가 발생할 수 있으므로 자사 직영 서비스센터 또는 서비스협력사의 점검을 의뢰하십시오.
