퓨즈의 교체

차량에는 전기 과부하를 방지하기 위해 퓨즈가 설치되어 있으므로 전기 장치가 작동되지 않으면 우선 퓨즈 단선 여부를 점검하십시오.

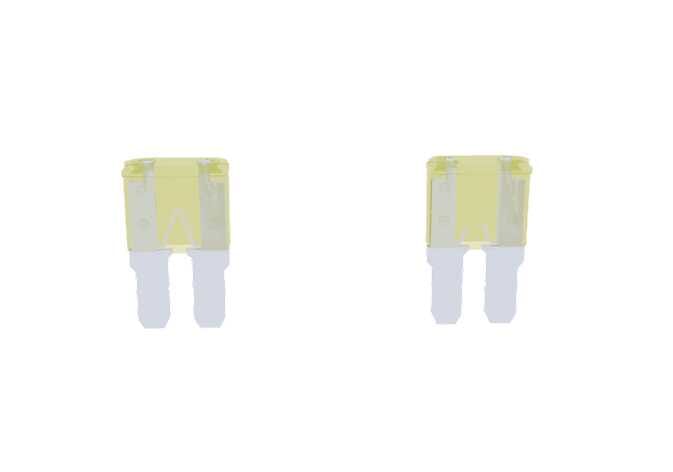

그림 1. 블레이드 타입
2026 기아 타스만 블레이드 타입 퓨즈 이미지입니다. 왼쪽은 내부 금속선이 연결된 정상 퓨즈, 오른쪽은 금속선이 끊어진 단선된 퓨즈를 나란히 보여줍니다. 퓨즈 내부의 연결 상태를 확인하여 단선 여부를 점검하는 기능을 설명합니다.
N_CT25G043_1

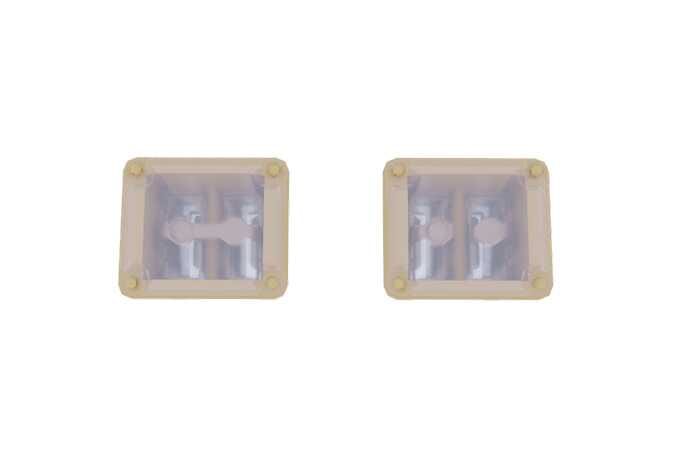

그림 2. 카트리지 타입
2026 기아 타스만 카트리지 타입 퓨즈 이미지입니다. 베이지색 사각형 몸체와 내부 금속 선을 확인할 수 있는 투명한 창으로 구성된 퓨즈가 나란히 배치되어 있습니다. 퓨즈 교체 시 확인해야 할 카트리지 타입 퓨즈의 형태를 설명합니다.
N_CT25G045_1

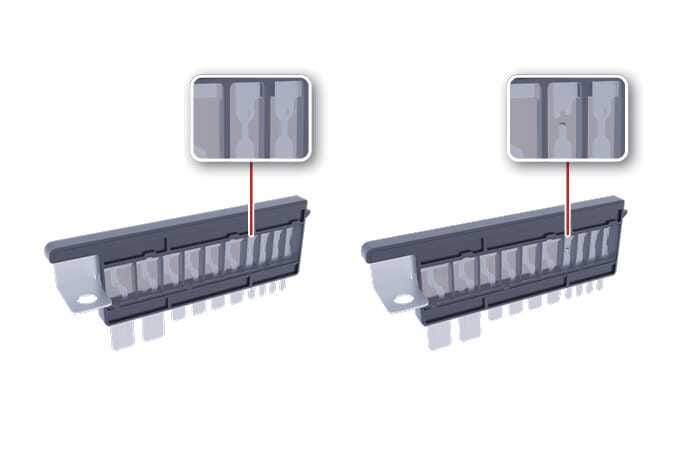

그림 3. 멀티 타입
2026 기아 타스만 멀티 타입 퓨즈 이미지입니다. 좌측에는 내부 금속선이 연결된 정상 상태의 퓨즈가, 우측에는 내부 금속선이 끊어진 단선 상태의 퓨즈가 확대된 상세도와 함께 나란히 배치되어 있습니다. 정상 퓨즈와 단선된 퓨즈의 차이를 비교하여 퓨즈의 상태를 점검하고 교체 여부를 판단하는 방법을 설명합니다.
N_CT25G047_3

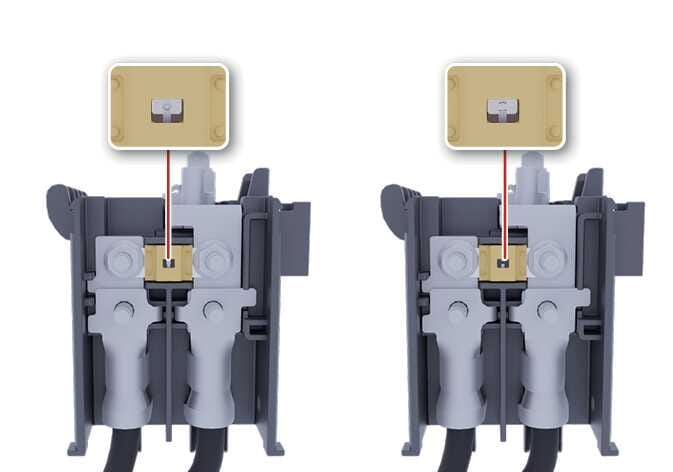

그림 4. BFT 타입
2026 기아 타스만 BFT 타입 퓨즈의 정상 상태와 단선된 상태를 비교한 이미지입니다. 좌측은 내부 금속선이 연결된 정상 퓨즈를, 우측은 금속선이 끊어진 단선 퓨즈를 보여줍니다. 상단의 확대된 그림을 통해 퓨즈 내부의 연결 상태를 확인하여 교체 필요 여부를 판단하는 방법을 설명합니다.
N_CT25G051_3

만일 퓨즈가 단선되면 그 퓨즈가 보호하고 있는 모든 전기 장치는 작동하지 않으니 퓨즈를 교체하십시오.

반드시 규정된 용량의 퓨즈만을 사용하십시오. 퓨즈는 실내 및 엔진룸 내에 몇 개의 퓨즈 박스에 분할 설치되어 있으므로 각 박스의 퓨즈 라벨을 확인하여 작동하지 않는 장치의 퓨즈 위치를 확인하십시오.

주의
  • 퓨즈를 제거하기 위해 드라이버나 금속 물체를 이용하지 마십시오. 합선 등으로 인해 전기 장치에 큰 손상을 입힐 수 있습니다.

  • 퓨즈 교체 후에도 계속 퓨즈가 단선되면 전기 장치의 다른 과부하가 있으니 자사 직영 서비스센터 또는 서비스협력사에 정비를 의뢰하십시오.

  • 규정 용량의 퓨즈를 사용하지 않거나 철사, 구리선 또는 은박지 등을 사용하면 전기 장치에 과부하가 발생하여 관련 전기 장치가 손상되거나 화재가 발생할 수 있습니다.

  • 퓨즈 및 릴레이 교체는 시동을 끄고 모든 전기 장치의 스위치를 끈 후 배터리 (-)단자를 분리한 상태에서 안전한 장소에서 교체하십시오.

  • 퓨즈 및 릴레이 교체 시 확실하게 꽂혀 있는지 확인하십시오.

    불완전하게 꽂혀 있을 경우 접촉 불량으로 인해 차량 내부의 전기 장치 및 배선이 손상되거나 화재가 발생할 수 있습니다.

  • 볼트 및 너트로 체결되어 있는 퓨즈, 릴레이 및 터미널을 임의로 분해 또는 조립하지 마십시오. 불완전한 체결 및 잘못된 조립 토크는 화재의 원인이 될 수 있으므로 자사 직영 서비스센터 및 서비스협력사에 정비를 의뢰하십시오.

  • 퓨즈 및 릴레이가 꽂히는 터미널에 드라이버나 임의 개조용 배선을 꽂지 마십시오. 접촉 불량으로 인한 고장의 원인이 됩니다.

경고
  • 차량의 전기 배선을 추가 또는 임의로 변경하지 마십시오.

  • 같은 용량의 퓨즈로 교체하고 다른 용량의 퓨즈로는 절대로 교체하지 마십시오.

    만일 높은 용량의 퓨즈로 교체 시 전기 배선 손상의 원인 및 화재의 위험이 있습니다.

알아두기

퓨즈 라벨 표기 정보

차량 전장품 사양 적용에 따라 퓨즈 라벨에 표기되어 있는 전장품이 미장착될 수 있습니다.
