퓨즈/릴레이 라벨

실내

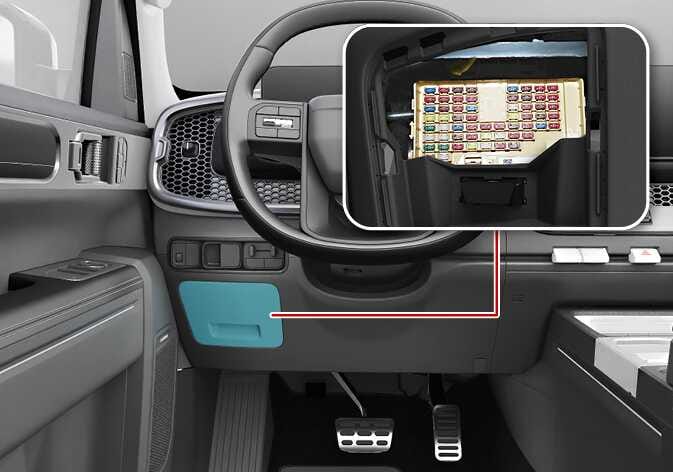

2026 기아 타스만 실내 퓨즈 박스 위치 이미지입니다. 운전석 스티어링 휠 좌측 하단 커버가 청록색으로 강조되어 있고, 붉은색 선으로 연결된 상세 화면은 내부의 퓨즈 배열을 보여줍니다. 실내 퓨즈 박스의 위치와 내부 모습을 확인하는 기능을 설명합니다.
N_TK25G014_1

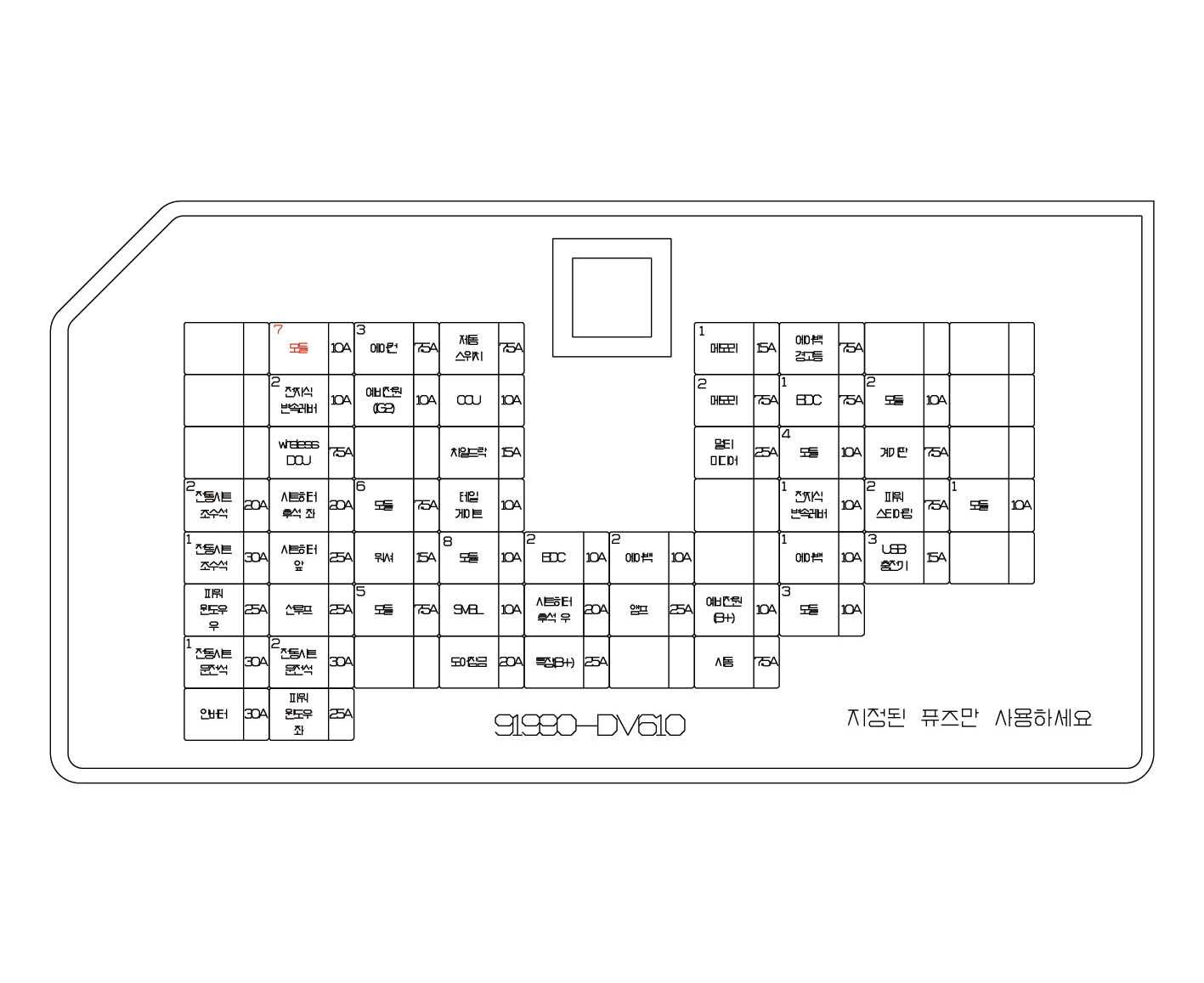

그림 1. 운전석 퓨즈 박스 라벨
2026 기아 타스만 운전석 퓨즈 박스 라벨 이미지입니다. 격자 형태의 표 안에 전동시트, 에어백, 시동, 예비전원 등 각 퓨즈의 명칭과 7.5A부터 30A까지의 정격 용량이 상세히 기재되어 있습니다. 하단에는 '지정된 퓨즈만 사용하세요'라는 주의 문구가 적혀 있습니다. 운전석 실내 퓨즈 박스 커버 안쪽에 부착된 라벨을 통해 퓨즈의 정확한 위치와 용량을 확인하는 기능을 설명합니다.
N_TK25G023

퓨즈의 용량 및 명칭은 차량에 따라 다를 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참고하십시오.

엔진룸

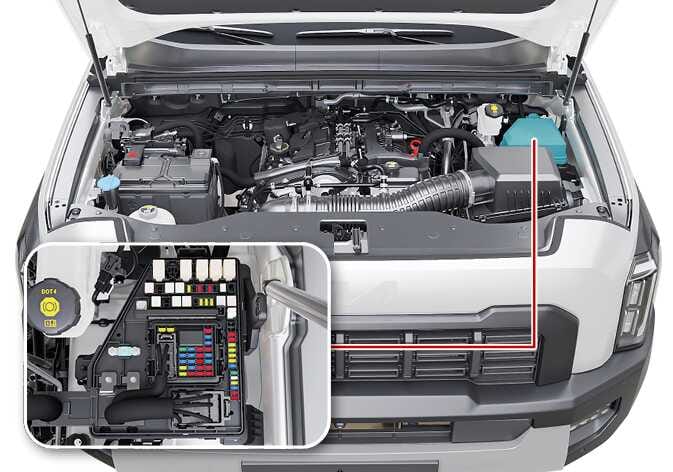

2026 기아 타스만 엔진룸 퓨즈 박스 위치 이미지입니다. 보닛이 열린 엔진룸 우측에 위치한 퓨즈 박스를 붉은색 선으로 연결하여, 박스 내부의 퓨즈 배열과 구성을 확대한 상세도로 보여줍니다. 엔진룸 내부의 퓨즈 박스 위치와 내부 형태를 확인하는 기능을 설명합니다.
N_TK25G018_1

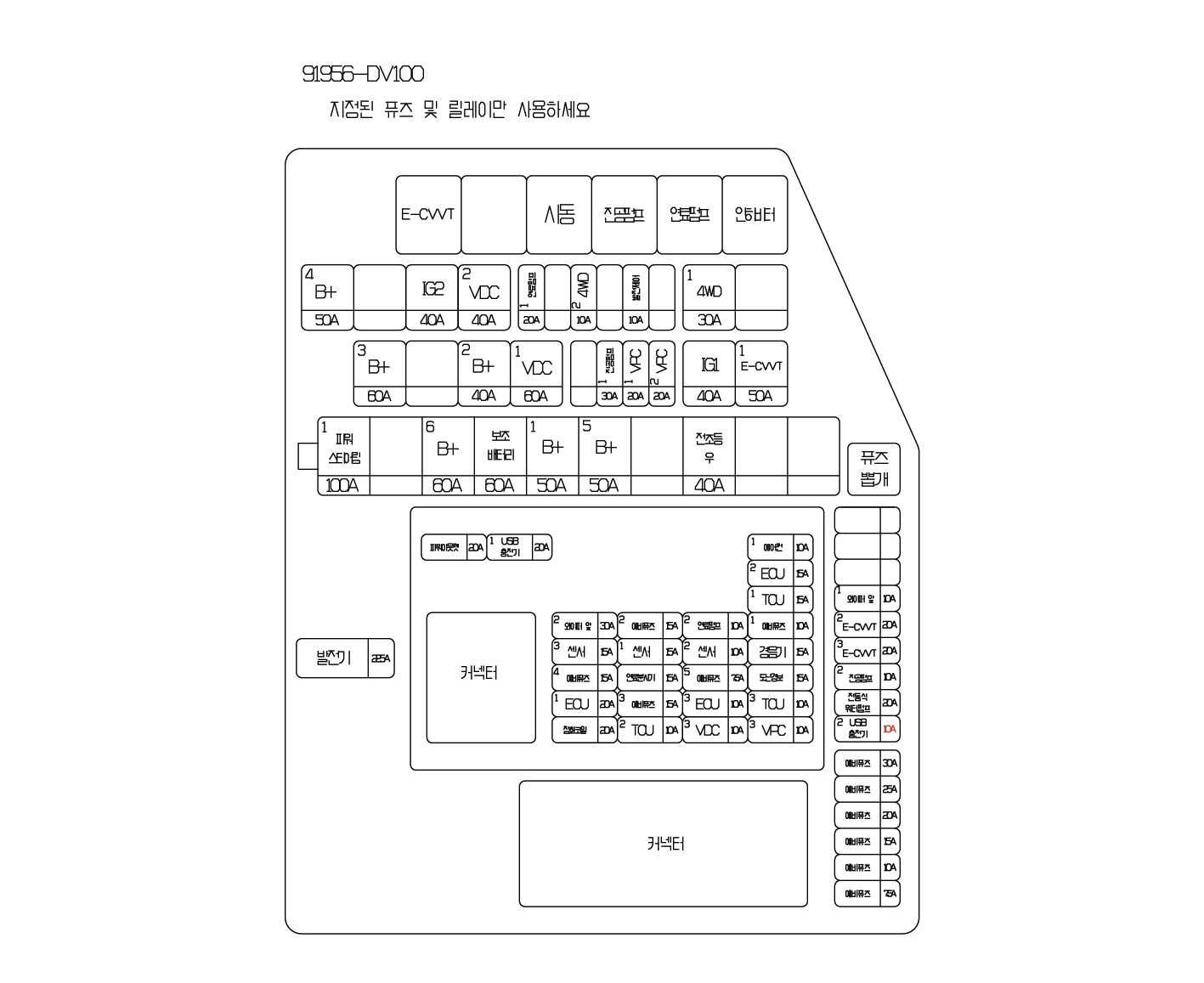

그림 2. 엔진룸(퓨즈/릴레이 박스) 라벨
2026 기아 타스만 엔진룸 퓨즈/릴레이 박스 라벨 이미지입니다. 시동, 연료펌프, 인버터, 전조등, ECU, 예비퓨즈 등 각 퓨즈와 릴레이의 위치, 명칭, 용량(A)이 격자 형태로 상세하게 표기되어 있습니다. 엔진룸 내부 퓨즈와 릴레이의 정확한 배치와 규격을 확인하는 기능을 설명합니다.
N_TK25G024

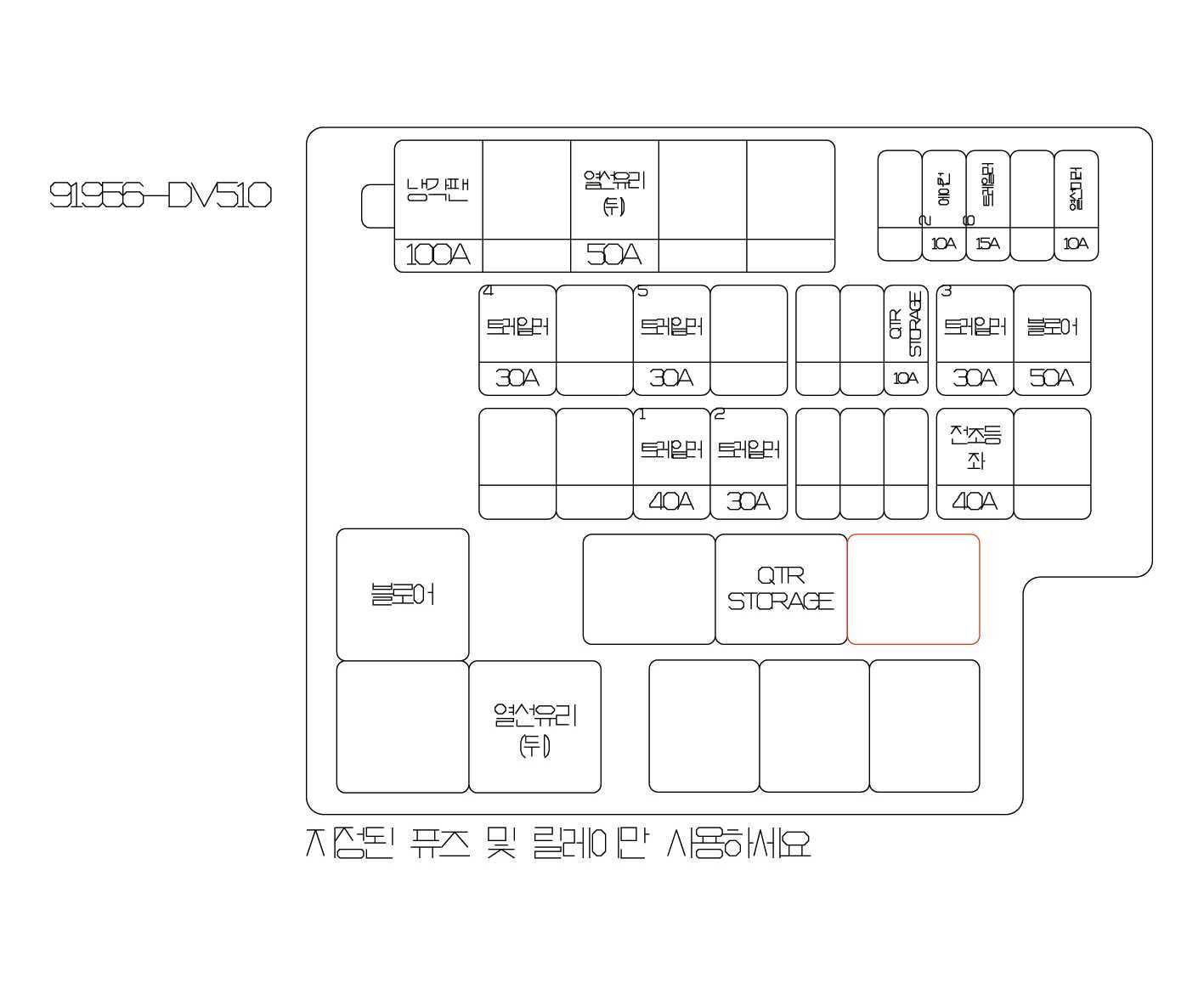

2026 기아 타스만 엔진룸 퓨즈 박스 라벨 이미지입니다. 냉각팬, 열선유리, 트레일러, 블로어, 전조등 등의 퓨즈 명칭과 용량이 표기된 배치를 보여줍니다. 퓨즈 박스 커버 안쪽 라벨을 통해 퓨즈의 위치와 규격을 확인하는 기능을 설명합니다.
N_TK25G025

퓨즈의 용량 및 명칭은 차량에 따라 다를 수 있으므로 퓨즈/릴레이 박스 커버 안쪽에 부착되어 있는 퓨즈 라벨을 참고하십시오.

엔진룸 퓨즈 박스 내 이름없는 공란 퓨즈는 예비 퓨즈가 아니므로 임의로 빼지 마십시오. 임의로 뺄 경우 해당 시스템이 작동하지 않을 수 있습니다.
