타이어 임시 수리 장치 구성

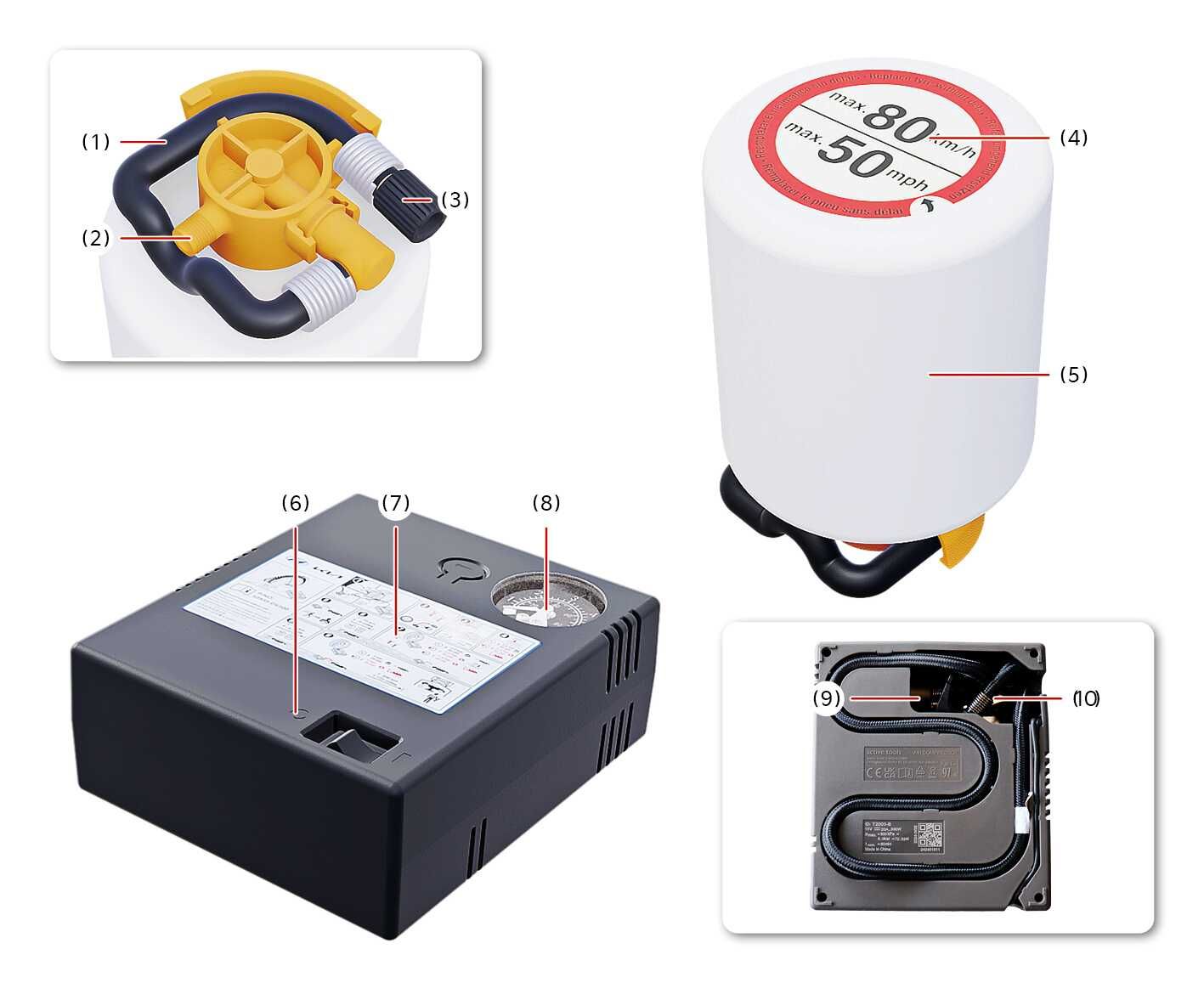

2026 기아 타스만 타이어 임시 수리 장치 구성 이미지입니다. 실런트 용기 상단에 주입 호스(1), 연결부(2), 압력 조절 노브(3)가, 측면에 속도 제한 표시 라벨(4)이 있습니다. 컴프레서(7) 상단에는 전원 스위치(6)와 압력 게이지(8)가, 바닥면에는 배터리 연결 커넥터 및 케이블(9)과 주입 호스(10)가 있습니다. 타이어 임시 수리 장치의 각 부품 명칭과 위치를 확인하는 기능을 설명합니다.
N_TK25F036_2

커넥터와 케이블, 연결 호스는 컴프레서에 연결되어 있습니다.

  1. 주입 호스(실런트 측)

  2. 컴프레서 측 주입 호스 연결부

  3. 타이어 압력 조절 노브

  4. 속도 제한 표시 라벨

  5. 실런트(봉합제) 및 실런트 용기

  6. ON/OFF 전원 스위치

  7. 컴프레서

  8. 타이어 압력 게이지

  9. 차량 12 V 배터리 연결 커넥터 및 케이블

  10. 주입 호스(컴프레서 측)
