Inställning av strålkastare och dimljus (Europa)

Inställning av strålkastare

Kombi

CUV

Pumpa däcken till angivet lufttryck och ha ingen last i bilen utöver förare, reservdäck och verktyg.

Fordonet ska stå på ett plant golv.

Rita vertikala linjer (genom centrum på respektive strålkastare) och en horisontell linje (den horisontella linjen ska gå genom centrum på respektive strålkastare) på väggen.

Strålkastarlampor och batteri ska vara i god kondition. Ställ in strålkastarna så att det ljusaste fältet riktas mot de horisontella och vertikala linjerna.

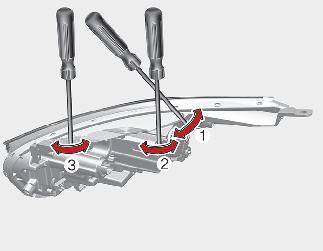

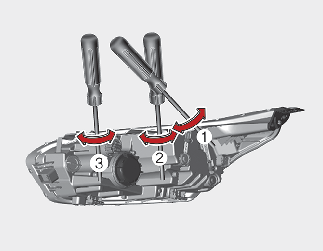

Vrid skruvmejsel (1) medurs eller moturs för att rikta halvljuset åt vänster eller höger. Vrid skruvmejsel (2) medurs eller moturs för att höja eller sänka halv- och helljus.

Det främre dimljuset går att rikta in på samma sätt som strålkastarna. Rikta in de främre dimljusen då dimljusen och batteriet är i normalt tillstånd. Vrid skruvmejseln (3) medurs eller moturs för att höja eller sänka det främre dimljuset.

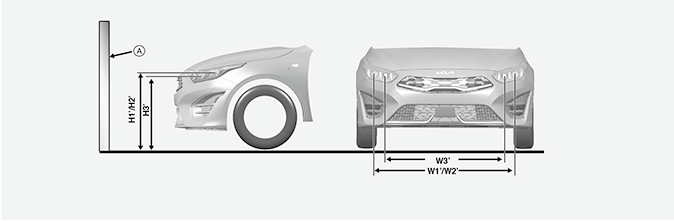

Riktmärke

Kombi (standardmodell)

* A: Skärm

CUV (16/18-tumsdäck)

* A: Skärm

Kombi

Bilens kondition	Strålkastare (LED-typ)
	Markhöjd		Avstånd mellan lamporna
	Halv/Helljus	Dimljus	Halv/Helljus	Dimljus
	H1'/H2'	H3'	W1'/W2'	W3'
utan förare [mm (tum)]	706 (27,8)	686 (27,0)	1 404 (55,3)	1 191 (48,9)
med förare [mm (tum)]	700 (27,5)	682 (26,9)	1 404 (55,3)	1 191 (48,9)

CUV (16-tumsdäck)

Bilens kondition	Strålkastare (LED-typ)		Främre dimljus (LED-typ)
	Markhöjd	Avstånd mellan lamporna	Markhöjd	Avstånd mellan lamporna
	Halv/Helljus	Halv/Helljus	H3	W3
	H1/H2	W1/W2	H3	W3
utan förare [mm (tum)]	755 (29,7)	1 403 (55,2)	734 (28,9)	1 201 (47,3)
med förare [mm (tum)]	749 (29.,)	1 403 (55,2)	728 (28,7)	1 201 (47,3)

Crossover (18-tumsdäck)

Bilens kondition	Strålkastare (LED-typ)		Främre dimljus (LED-typ)
	Markhöjd	Avstånd mellan lamporna	Markhöjd	Avstånd mellan lamporna
	Halv/Helljus	Halv/Helljus	H3	W3
	H1/H2	W1/W2	H3	W3
utan förare [mm (tum)]	767 (30,2)	1 403 (55,2)	746 (29,4)	1 201 (47,3)
med förare [mm (tum)]	761 (30)	1 403 (55,2)	740 (29,1)	1 201 (47,3)

Halvljusstrålkastare (vänsterstyrd modell)

Baserat på 10 m skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster strålkastare

C: Vertikal linje för glödlampans mitt i höger strålkastare

D: Horisontell linje för strålkastarens mitt

E: Mark

F: Avgränsningslinje

Tänd halvljuset med 1 förare (75 kg) i bilen.

Avgränsningslinjen ska visas enligt bilden.

Först ska avgränsningslinjen ställas in i nivå med den horisontella linjen och sedan mot den vertikala linjen.

Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.

* Om det behövs siktning, justera siktpunkten efter den faktiska mätningen av markfordonet för ett fordon eller besök, rekommenderar Kia att besöka en auktoriserad Kia-återförsäljare/servicepartner. Det beror på att det kan skilja sig från ett fordons faktiska markfrigång.

Halvljus strålkastare (högerstyrd modell)

Baserat på 10 m skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster strålkastare

C: Vertikal linje för glödlampans mitt i höger strålkastare

D: Horisontell linje för strålkastarens mitt

E: Mark

F: Avgränsningslinje

Tänd halvljuset med 1 förare (75 kg) i bilen.

Avgränsningslinjen ska visas enligt bilden.

Först ska avgränsningslinjen ställas in i nivå med den horisontella linjen och sedan mot den vertikala linjen.

Om bilen har ett reglage för strålkastarinställning ska det ställas in på läget 0.

Dimljus fram

Baserat på 10 m skärm

A: Fordonsaxel

B: Vertikal linje för glödlampans mitt i vänster dimljus

C: Vertikal linje för glödlampans mitt i höger dimljus

D: Horisontell linje för dimljuset mitt

E: Mark

F: Avgränsningslinje

G: Övre gräns

Tänd det främre dimljuset utan att föraren är i bilen.

Avgränsningslinjen bör visas inom det tillåtna området (skuggad del).
