Inställning av strålkastare och dimljus (Europa)

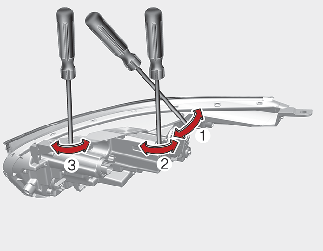

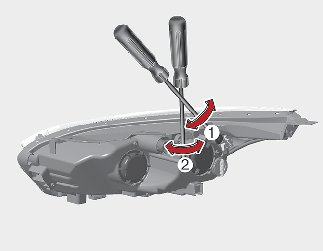

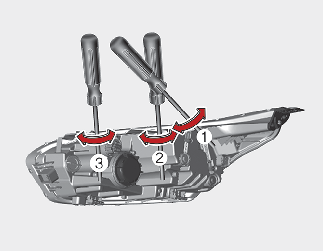

Inställning av strålkastare
Inställning av dimljus
-
Det främre dimljuset kan riktas in på samma sätt som strålkastarna.
-
Rikta in de främre dimljusen då dimljusen och batteriet är i normalt tillstånd.
-

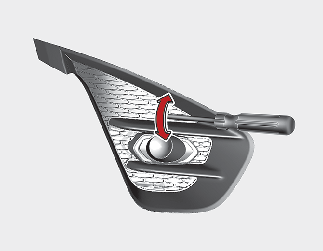

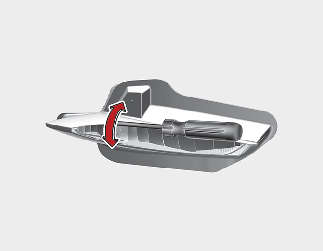

Vrid skruvmejseln medurs eller moturs för att höja eller sänka främre dimstrålkastare.

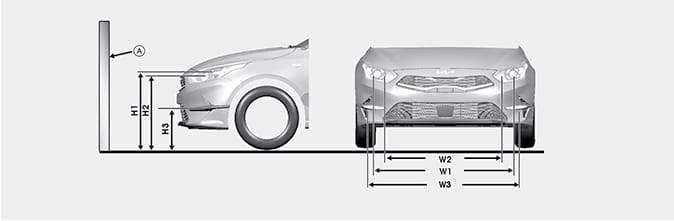

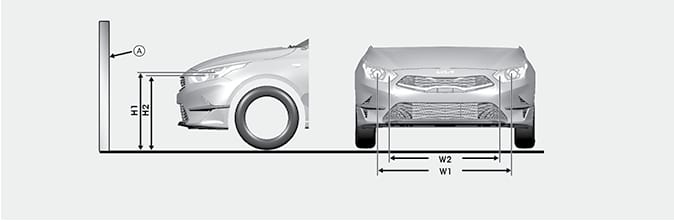

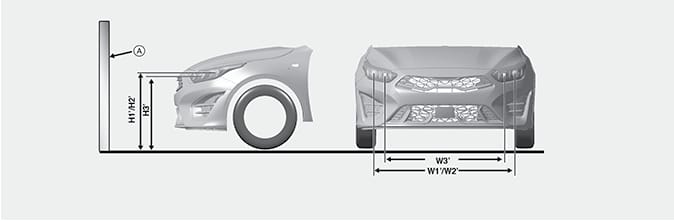

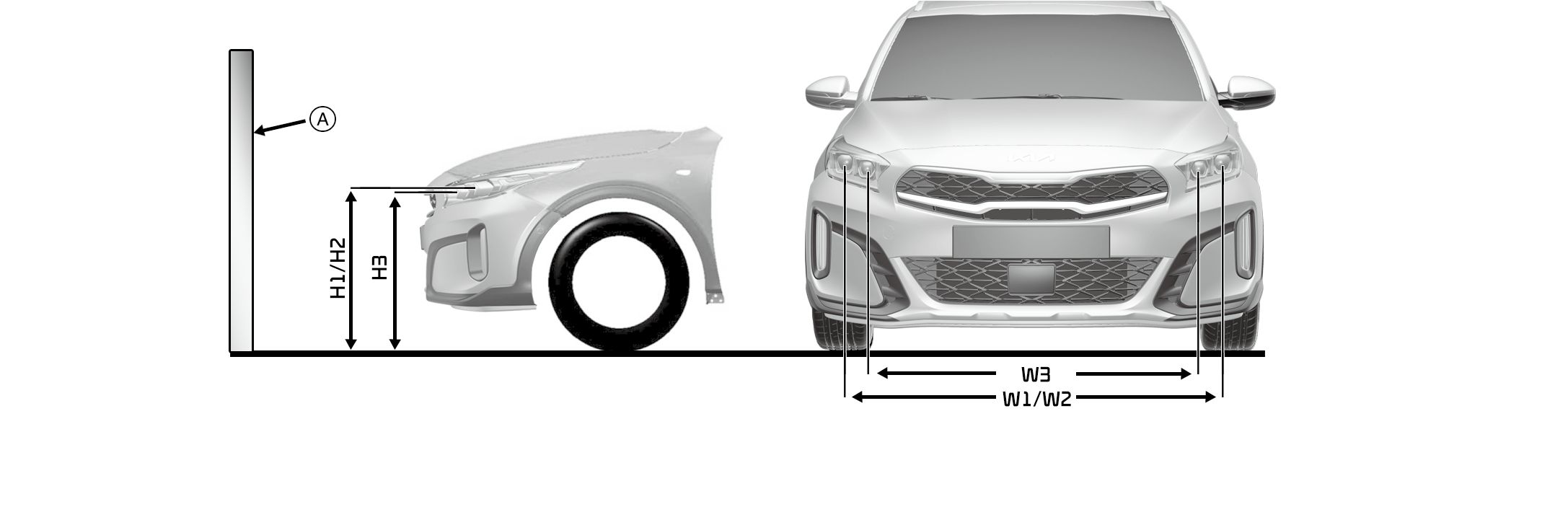

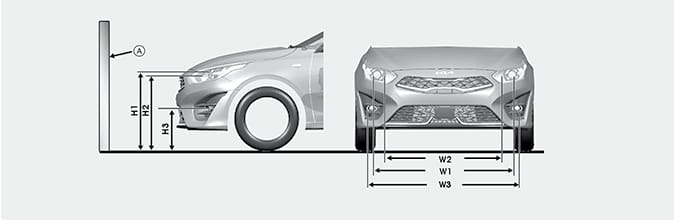

Riktmärke
* A: Skärm
5-dörrars, Door, kombi (standardmodell)
|
Bilens kondition |
Strålkastare (Halogen typ A) |
|||
|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
|||
|
Halvljus |
Helljus |
Halvljus |
Helljus |
|
|
H1 |
H2 |
W1 |
W2 |
|
|
utan förare [mm (tum)] |
706 (27,8) |
684 (26,9) |
1 344 (52,9) |
1 112 (43,8) |
|
med förare [mm (tum)] |
700 (27,6) |
678 (26,7) |
1 344 (52,9) |
1 112 (43,8) |
|
Bilens kondition |
Strålkastare (Halogen typ B) |
Strålkastare (LED-typ) |
||||
|---|---|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|||
|
Halvljus |
Helljus |
Halvljus |
Helljus |
Halv/Helljus |
Halv/Helljus |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
utan förare [mm (tum)] |
706 (27,8) |
684 (26,9) |
1 344 (52,9) |
1 112 (43,8) |
714 (28.1) |
1 404 (55,3) |
|
med förare [mm (tum)] |
700 (27,6) |
678 (26,7) |
1 344 (52,9) |
1 112 (43,8) |
708 (27,9) |
1 404 (55,3) |
|
Bilens kondition |
Främre dimljus (typ av glödlampa) |
Främre dimljus (LED-typ) |
||
|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|
|
H3 |
W3 |
H3’ |
W3’ |
|
|
utan förare [mm (tum)] |
370 (14,6) |
1 426 (56,1) |
694 (27,3) |
1 191 (48,9) |
|
med förare [mm (tum)] |
366 (14,4) |
1 426(56,1) |
688 (27,1) |
1 191 (48,9) |
5-dörr, kombi, (GT-linje/GT-modell)
|
Bilens kondition |
Strålkastare (Halogen) |
Strålkastare (LED-typ) |
||||
|---|---|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|||
|
Halvljus |
Helljus |
Halvljus |
Helljus |
Halv/Helljus |
Halv/Helljus |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
utan förare [mm (tum)] |
698 (27,5) |
676 (26,6) |
1 344 (52,9) |
1 112 (43,8) |
706 (27,8) |
1 404 (55,3) |
|
med förare [mm (tum)] |
692 (27,2) |
670 (26,4) |
1 344 (52,9) |
1 112 (43,8) |
700 (27,5) |
1 404 (55,3) |
|
Bilens kondition |
Främre dimljus (typ av glödlampa) |
Främre dimljus (LED-typ) |
||
|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|
|
H3 |
W3 |
H3’ |
W3’ |
|
|
utan förare [mm (tum)] |
371 (14,6) |
1 449 (57,1) |
686 (27,0) |
1 191 (48,9) |
|
med förare [mm (tum)] |
357 (14,1) |
1 449 (57,1) |
682 (26,9) |
1 191 (48,9) |
Shooting brake (GT-linje/GT-modell)
|
Bilens kondition |
Strålkastare (Halogen) |
Strålkastare (LED-typ) |
||||
|---|---|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|||
|
Halvljus |
Helljus |
Halvljus |
Helljus |
Halv/Helljus |
Halv/Helljus |
|
|
H1 |
H2 |
W1 |
W2 |
H1'/H2' |
W1'/W2' |
|
|
utan förare [mm (tum)] |
701 (27,6) |
679 (26,7) |
1 344 (52,9) |
1 112 (43,8) |
709 (27,9) |
1 404 (55,3) |
|
med förare [mm (tum)] |
695 (27,4) |
673 (26,5) |
1 344 (52,9) |
1 112 (43,8) |
703 (27,7) |
1 404 (55,3) |
|
Bilens kondition |
Främre dimljus (typ av glödlampa) |
Främre dimljus (LED-typ) |
||
|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|
|
H3 |
W3 |
H3’ |
W3’ |
|
|
utan förare [mm (tum)] |
371 (14,6) |
1 449 (57,1) |
689 |
1 191 (48,9) |
|
med förare [mm (tum)] |
357 (14,1) |
1 449 (57,1) |
685 |
1 191 (48,9) |
CUV (16-tumsdäck)
|
Bilens kondition |
Strålkastare (LED-typ) |
Främre dimljus (LED-typ) |
||
|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|
|
Halv/Helljus |
Halv/Helljus |
H3 |
W3 |
|
|
H1/H2 |
W1/W2 |
|||
|
utan förare [mm (tum)] |
755 (29,7) |
1 403 (55,2) |
734 (28,9) |
1 201 (47,3) |
|
med förare [mm (tum)] |
749 (29,5) |
728 (28,7) |
||
CUV (18-tumsdäck)
|
Bilens kondition |
Strålkastare (LED-typ) |
Främre dimljus (LED-typ) |
||
|---|---|---|---|---|
|
Markhöjd |
Avstånd mellan lamporna |
Markhöjd |
Avstånd mellan lamporna |
|
|
Halv/Helljus |
Halv/Helljus |
H3 |
W3 |
|
|
H1/H2 |
W1/W2 |
|||
|
utan förare [mm (tum)] |
767 (30,2) |
1 403 (55,2) |
746 (29,4) |
1 201 (47,3) |
|
med förare [mm (tum)] |
761 (30) |
740 (29,1) |
||
Halvljusstrålkastare (vänsterstyrd modell)
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
* Om det behövs siktning, justera siktpunkten efter den faktiska mätningen av markfordonet för ett fordon eller besök, rekommenderar Kia att besöka en auktoriserad Kia-återförsäljare/servicepartner. Det beror på att det kan skilja sig från ett fordons faktiska markfrigång.
Halvljus strålkastare (högerstyrd modell)
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster strålkastare
C: Vertikal linje för glödlampans mitt i höger strålkastare
D: Horisontell linje för strålkastarens mitt
E: Mark
F: Avgränsningslinje
* Om det behövs siktning, justera siktpunkten efter den faktiska mätningen av markfordonet för ett fordon eller besök, rekommenderar Kia att besöka en auktoriserad Kia-återförsäljare/servicepartner. Det beror på att det kan skilja sig från ett fordons faktiska markfrigång.
Dimljus fram
A: Fordonsaxel
B: Vertikal linje för glödlampans mitt i vänster dimljus
C: Vertikal linje för glödlampans mitt i höger dimljus
D: Horisontell linje för dimljuset mitt
E: Mark
F: Avgränsningslinje
G: Övre gräns
* Om det behövs siktning, justera siktpunkten efter den faktiska mätningen av markfordonet för ett fordon eller besök, rekommenderar Kia att besöka en auktoriserad Kia-återförsäljare/servicepartner. Det beror på att det kan skilja sig från ett fordons faktiska markfrigång.
