Работа интеллектуальной системы дистанционной парковки

Кнопка интеллектуальной системы дистанционной парковки

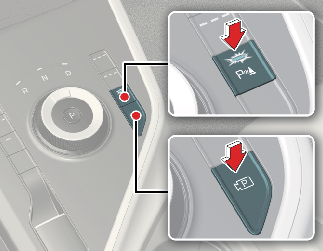

Кнопка парковки/обзора, кнопка системы безопасной парковки

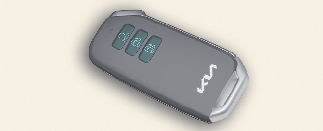

Электронный ключ

Место размещения

Наименование

Символ

Описание

Внутри автомобиля

Кнопка парковки/обзора

  • Чтобы включить интеллектуальную систему дистанционной парковки, нажмите и удерживайте кнопку парковки/обзора. Автоматически включится функция предупреждения о парковочном расстоянии спереди/сзади.

Кнопка безопасной парковки

  • Во время работы интеллектуальной системы дистанционной парковки нажмите кнопку безопасной парковки, чтобы завершить ее работу.

Электронный ключ

Кнопка удаленного запуска

  • Для дистанционного запуска автомобиля нажмите кнопку дистанционного запуска после выключения двигателя и закрытия дверей автомобиля.

  • Во время работы функции дистанционного перемещения нажмите кнопку дистанционного запуска, чтобы завершить работу функции.

Кнопка движения вперед

  • При использовании функции дистанционного перемещения автомобиль движется в направлении, обозначенном на нажатой кнопке.

Кнопка «Назад»

Дистанционное управление

Порядок работы

Дистанционное управление работает в следующем порядке:

  1. Подготовка к дистанционному движению вперед и назад

  2. Дистанционное движение вперед и назад

1. Подготовка к дистанционному движению вперед и назад

Существует два способа управления функцией дистанционного управления.

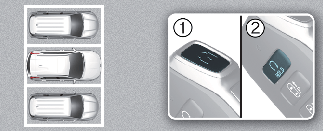

Способ (1): с отключенным двигателем

  1. В пределах определенного расстояния от автомобиля нажмите кнопку блокировки дверей () на интеллектуальном ключе и заблокируйте все двери.

  2. Нажмите и удерживайте кнопку дистанционного запуска () в течение 4 секунд, пока автомобиль не заведется.

* Подробнее о дистанционном запуске двигателя см. в разделе Подробнее.

Способ (2): с включенным двигателем

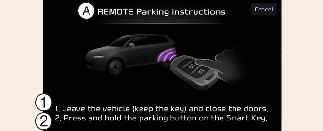

A: инструкции по ДИСТАНЦИОННОЙ парковке

  1. 1. Выйдите из автомобиля (возьмите с собой ключ) и закройте двери.

  2. 2. Нажмите и удерживайте кнопку парковки на интеллектуальном ключе автомобиля.

  1. Остановите автомобиль перед местом, где будет использоваться функция дистанционного управления и передвиньте рычаг коробки передач в положение P.

  2. Нажмите и удерживайте кнопку парковки/обзора () для включения интеллектуальной системы автоматической парковки. На экране информационно-развлекательной системы появится сообщение.

  3. Выйдите из автомобиля и электронным ключом закройте все двери.

ПРИМЕЧАНИЕ

Для использования функции дистанционного управления на экране информационно-развлекательной системы необходимо выбрать пункт «Соглашаюсь» при условии правильной работы информационно-развлекательной системы.

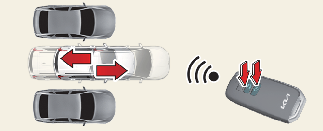

2. Дистанционное управление

  1. Нажмите и удерживайте одну из кнопок движения вперед () или «Backward» (Назад) () на интеллектуальном ключе.

    • Интеллектуальная система дистанционной парковки будет автоматически управлять рулевым колесом, скоростью автомобиля и коробкой передач. Автомобиль будет двигаться в направлении, заданном нажатой кнопкой.

    • Если во время работы функции дистанционного перемещения вы отпустите кнопку, автомобиль остановится и функция прекратит работу. При повторном нажатии и удержании кнопки функция возобновит работу.

  2. Удерживайте кнопку «Вперед» () или «Backward» (Назад) (), до тех пор, пока автомобиль не достигнет места назначения.

  3. При включенной функции дистанционного управления посадка в автомобиль производится с помощью электронного ключа или кнопки «Remote Start» (Дистанционный пуск) () на электронном ключе.

    • На экране информационно-развлекательной системы появится сообщение. Рычаг коробки передач будет автоматически переведен в положение P и включен стояночный тормоз.

    • Если нажать кнопку «Remote Start» (Дистанционный пуск) (), двигатель выключится. Если в автомобиле будет присутствовать водитель, двигатель будет оставаться включенным.

ПРИМЕЧАНИЕ

  • С помощью функции дистанционного управления автомобилем можно управлять с помощью электронного ключа, находясь вне салона автомобиля.

  • Перед использованием функции дистанционного перемещения уберите все электронные ключи из автомобиля.

  • Функция дистанционного управления работает только при условии, если электронный ключ находится в пределах 4 м (13 футов) от автомобиля. Если при нажатии кнопки «Вперед» или «Назад» на электронном ключе автомобиль не двигается, проверьте расстояние и повторно нажмите на кнопку.

  • Диапазон обнаружения интеллектуального ключа меняется в зависимости от окружающих объектов, находящихся под воздействием радиоволн, например опор линии электропередач, теле- и радиовещательных станций.

  • Дистанционное движение вперед по варианту (1) система воспринимает как маневр выезда и проверяет наличие пешеходов, животных и объектов вокруг автомобиля, который продвигается на расстояние 4 м (13 фута). По завершении проверки управление рулевым колесом осуществляется в соответствии с обстановкой впереди.

  • Дистанционное движении вперед по варианту (2) система воспринимает как маневр парковки и немедленно начинает управление рулевым колесом в соответствии с обстановкой впереди, помогая занять парковочное пространство и выровнять автомобиль. Однако эффективность работы системы может снизиться в зависимости от наличия пешеходов, животных или объектов и обстановки вокруг автомобиля.

  • При дистанционном движении вперед как по варианту (1), так и по варианту (2), сначала происходит выравнивание рулевого колеса, после чего автомобиль начинает двигаться прямо.

ПРЕДУПРЕЖДЕНИЕ

  • Перед использованием функции дистанционного управления убедитесь, что все пассажиры вышли из автомобиля.

  • Если при парковке в узком пространстве аккумулятор автомобиля разряжается или интеллектуальная система дистанционной парковки дает сбой, функция дистанционного управления не работает. Всегда паркуйте автомобиль в таком месте, где можно свободно выйти из автомобиля и сесть в него.

  • Имейте в виду, что в зависимости от парковочного пространства выход из автомобиля, припаркованного с помощью функции дистанционного управления, может оказаться невозможным.

  • По завершении маневра парковки окружающая обстановка может измениться вследствие перемещения других автомобилей. В этом случае функция дистанционного управления может не работать.

  • Перед тем как выйти из автомобиля, закройте окна и люк в крыше, затем выключите двигатель и заблокируйте двери.

Статус работы функции дистанционного управления

Статус работы

Светодиодный индикатор электронного ключа

Аварийный световой индикатор

Под контролем

Зеленый индикатор

непрерывно

мигает

–

Пауза

Красный индикатор

непрерывно

мигает

Мигает

Выкл.

Красный индикатор

появляется на

4 секунды и

затем отключается

Мигает 3 раза и отключается

Завершено

Зеленый индикатор

появляется на

4 секунды и

затем отключается

Мигает 1 раза и отключается
ПРИМЕЧАНИЕ

  • Статус работы предупреждающего светового сигнала может быть неприменим в зависимости от законодательства вашей страны.

  • Если электронный ключ находится за пределами рабочего диапазона (приблизительно 4 м (13 фута) от автомобиля), светодиодный индикатор ключа не мигает и не горит. Используйте электронный ключ в указанном рабочем диапазоне.

Отключение работающей функции дистанционного управления

  • Нажмите кнопку Парковка/обзор () или переведите рычаг переключения передач в положение P, когда информационно-развлекательная система выдает водителю рекомендации с использованием способа 2.

  • Нажмите кнопку Безопасная парковка () или выберите ) «Отменить» на экране информационно-развлекательной системы.

  • Когда автомобилем управляет функция дистанционного управления, нажмите кнопку удаленного запуска (), когда автомобилем управляет функция дистанционного управления на интеллектуальном ключе. Функция дистанционного управления отключится. В это время зажигание автомобиля выключается.

  • Сядьте в автомобиль с электронным ключом в руках. Функция дистанционного управления отключится. В это время зажигание автомобиля остается включенным.

Работа функции приостанавливается в следующих условиях:

Если работа функции дистанционного управления приостанавливается, автомобиль останавливается. Если условие, ставшее причиной приостановки, устранено, работа функции может возобновиться.

  • в направлении движения автомобиля находится пешеход, животное или объект.

  • Открыт багажник или дверь

  • Кнопка «Forward» (Вперед) () или «Backward» (Назад) () не нажата постоянно

  • Одновременно нажаты несколько кнопок на электронном ключе

  • Интеллектуальный ключ находится на расстоянии более 4 м (13 футов) от автомобиля

  • Одновременно нажата кнопка на другом интеллектуальном ключе (кроме кнопки запуска)

  • Когда автомобиль движется задним ходом, работает вспомогательная система предотвращения столкновения в слепой зоне или система предотвращения столкновений с объектами, движущимися в поперечном направлении позади автомобиля.

  • Автомобиль проезжает 7 м (22 фута) с нажатой на интеллектуальном ключе кнопкой дистанционного управления (максимальное расстояние перемещения при нажатии кнопки)

Работа функции отменяется в следующих условиях:

Если отключить функцию дистанционного управления, автомобиль остановится, трансмиссия автоматически переключится в положение P и включится электронный стояночный тормоз.

  • Поворот рулевого колеса

  • Переключение рычага коробки передач во время движения автомобиля

  • Включение электронного стояночного тормоза во время движения автомобиля

  • Капот открыт

  • Нажата педаль тормоза или газа при закрытых дверях

  • Интеллектуальный ключ находится снаружи автомобиля, при этом нажата педаль тормоза и открыта водительская дверь.

  • Происходит резкое ускорение

  • Происходит занос автомобиля

  • Колесо не вращается из-за препятствия

  • С момента запуска функции дистанционного управления прошло около 3 минут и 50 секунд

  • Градус дорожного уклона превышает допустимый для работы диапазон

  • Работа функции приостановлена более чем на 1 минуту

  • Автомобиль переместился на расстояние более 14 м (45 футов) с начала работы функции дистанционного управления

  • Управление рулевым колесом, механизмами переключения передач и торможения осуществляется некорректно

  • Неполадка в работе интеллектуального ключа или его батарея разряжена

  • Из-за скользкой дороги включена работа системы ABS, TCS или ESC

  • Звучит сигнал противоугонной системы

  • Открыта крышка гнезда зарядки
